500er Mechanik "Eigenbau"

[Christian480]

AW: 500er Mechanik "Eigenbau"

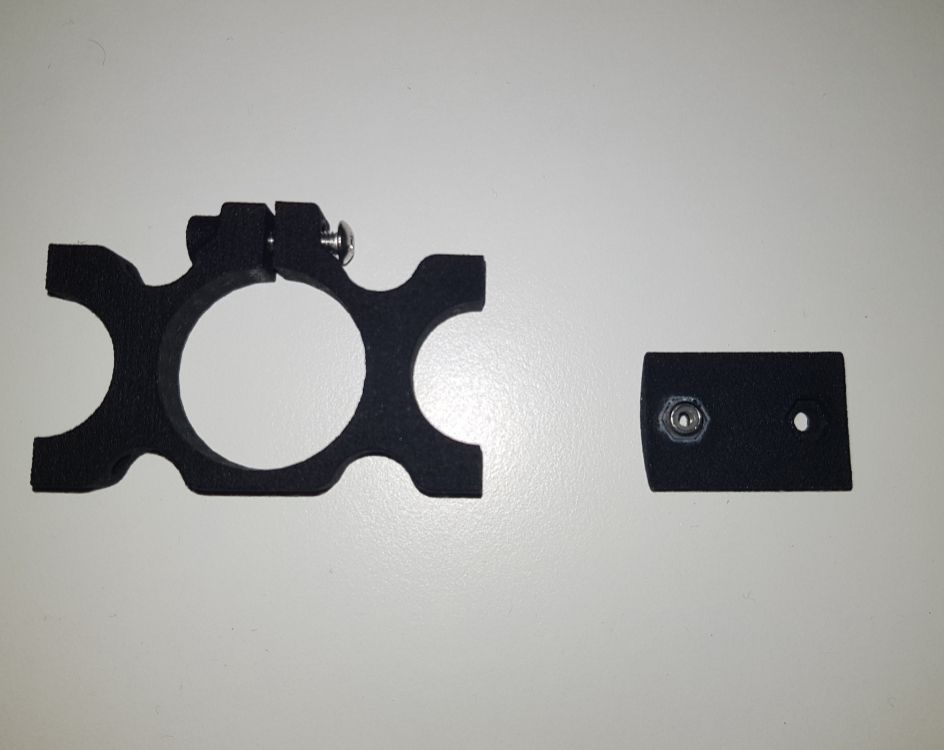

So es gibt wieder was neues. Heute kam Post von Shapeways.
Das Plasitik ist das (für mich) neue "Professional Plastic". Ich sehe keinen Vorteil zum Versatile Plastic und werde zukünftig wieder auf dieses umsteigen.
Die Sechskantaussparung für die Muttern ist ganz gut geworden. Leider sind aus 5,1mm beim Sechskant 5,3mm geworden. Ist ja bei 3D Druck normal, daher auch mal die zwei Probeteile. Mit etwas Sekundenkleber hält die Mutter allerdings super. In den Klemmhalter für das Heckrohr habe ich ein M3 Gewinde geschnitten. Die Bohrungen dafür haben mit 2,5mm sehr gut gepasst.

[IMG][/IMG]

[DernetteMann1982]

AW: 500er Mechanik "Eigenbau"

Interessantes Projekt.

Ich hätte eine Anmerkung:

Da du die Bilder extern hochlädst, ist dieser Thread zu 100% in ein paar Monaten/Jahren wertlos, da die Bilder nicht mehr verfügbar sein werden.
Wieso nutzt du nicht die Möglichkeit, sie direkt im Forum hochzuladen?

So bleibt der Thread auch nach zehn Jahren noch für jeden nachvollziehbar.

Viele Grüße und weiterhin viel Spaß.

Gruß Holger

[Christian480]

AW: 500er Mechanik "Eigenbau"

Stimmt, gute Idee! Das werde ich zukünftig so machen und die wichtigsten Bilder nochmal ergänzen.

Gruß Christian

[Christian480]

AW: 500er Mechanik "Eigenbau"

So langsam wird das Ganze zum Baubericht
Habe die Woche schon mal die beiden Platten für die Antriebseinheit gefräst. Ein Kollege, der an der Fräse deutlich talentierter ist als ich, hat mir dann noch die 4 Lagersitze gemacht. Die haben ca. ein halbes Hundertstel minus, so dass die Lager fest sitzen.
Hier mal ein Bild vom bisherigen Aufbau (jetzt auch direkt im Forum hochgeladen, danke nochmal für den Hinweis Holger!)

[Hubschrabber]

AW: 500er Mechanik "Eigenbau"

Hallo Christian,

hast du schon "weiterbasteln" können ?
Ich bin schon tierisch gespannt wie es mit deiner Konstruktion/Bau weiter geht.

[Christian480]

AW: 500er Mechanik "Eigenbau"

Gestern habe ich Post von Jürgen von Microhelis bekommen. Damit nimmt die Geschichte langsam Form an.

[Christian480]

AW: 500er Mechanik "Eigenbau"

Hier mal noch ein Bild vom Heck. Wie ihr seht fehlt noch das ein anderer andere
Die CFK Teile sind übrigens klasse verarbeitet und auch die Wellen passen genau.
Wie ich kürzlich in einem anderen Thread gelesen habe: Ihr wisst, wie ein Heli funktioniert. In diesem Sinne



To be continued...

[Christian480]

AW: 500er Mechanik "Eigenbau"

Da ich ja keine Haube selbst machen will, werde ich die vom Goblin nehmen. Um die auf meine Mechanik anzupassen hatte ich ein Holzmodell gebaut, auf das ich die Haube gesetzt habe und so die zwei Anbindungspukte markieren konnte.

War eine Wissenschaft für sich und ich war mir echt nicht sicher, ob das auch am Ende passt.
Heute habe ich die Goblinhaube mal aufgezogen und es passt tatsächlich

[MrMaJo]

AW: 500er Mechanik "Eigenbau"

Juhu,

das Teil unten links in dem Bild
https://www.rc-heli.de/board/picture...ictureid=25697

Ist das eine Welle mit Absatz (zwei Durchmesser)?
Wenn ja, hast du die anfertigen lassen und wo?

Danke und Gruß,
Marco

[Christian480]

AW: 500er Mechanik "Eigenbau"

Hi Marco,

ja das ist eine Welle mit Absatz. Die hat mir Jürgen von Microhelis besorgt und fertig bearbeitet.

Gruß Christian

[MrMaJo]

AW: 500er Mechanik "Eigenbau"

danke

[Christian480]

AW: 500er Mechanik "Eigenbau"

Heute bin ich mal dazu gekommen die Riemenräder für den Antrieb fertig zu machen. Bei dem kleinen habe ich die Bordscheiben mit einer Zange entfernt, es dann fertig bearbeitet und am Ende neue Bordscheiben mit Loctite 648 aufgeklebt. Den Durchmesser, auf dem die Scheiben sitzen habe ich dazu so angepasst, dass man sie von Hand drauf bekommt.
Wie beim Goblin habe ich die Räder geschnitzt, so dass sie auf der Welle geklemmt werden und die Schrauben nicht auf Scherung belastet werden.
Der Riemen ging recht stramm drauf. Der Riemenspanner funktioniert auch wie er soll, ist aber zunächst kaum notwendig.
Nebenbei hat auch die Taumelscheibenführung ihren Platz gefunden.

[MSRuemmel]

AW: 500er Mechanik "Eigenbau"

Servus,
so ein Riemenantrieb ist schon ne Feine Sache. Gruß

[Christian480]

AW: 500er Mechanik "Eigenbau"

Weiter gehts..
Heute habe ich die Riemenräder fürs Heck gedreht. Als Riemen dient mir der vom alten Protos 500 HTD 3M-1344. Hab auf Kleinanzeigen noch einen ergattern können. Leider schwer zu finden die Größe..
Hier mal Bilder von den Riemenrädern nach dem Drehen und mit Bordscheiben. Vorher-Bilder habe ich leider im Eifer des Gefächtes wieder vergessen. Als Motor habe ich mich übrigens für den Xnova 4020 1000kv Diabolo Edition entschieden.

[Christian480]

AW: 500er Mechanik "Eigenbau"

Hier mal ein paar Bilder zum Zwischenstand und ein kleiner Vergleich zum Goblin. Als nächstes folgen dann Riemenrollen für den Heckriemen und ein Motorhalter aus Alu. Wenn das alles passt muss so langsam ein Rotorkopf her. SAB hat ja leider keinen HPS2 Kopf als Set im Programm, wenn ich das richtig sehe. Mal schauen, ob da ein ganzes Kit her muss..
Wünsche allen noch frohe Ostern
