Kiss OSD - mit Voltage, Spannungsalarm und anderes

[samu]

AW: Kiss OSD - mit Voltage, Spannungsalarm und anderes

Hier ein kleines Video des neuen Menüs:
Proof of concept OSD menu - YouTube
(Ab Minute 1 wird es interessant)

Die komplette UI ist zwar noch ein bisschen komisch zu bedienen und hat noch ein paar Design-Fehler, allerdings funktioniert jetzt der Code dahinter mit Speichern der Einstellungen auf den "nicht-flüchtigen-Speicher". Das heißt, geänderte Einstellungen bleiben nach dem Ausschalten behalten.

[samu]

AW: Kiss OSD - mit Voltage, Spannungsalarm und anderes

Neue Release Version ist online (V5.2)

Das Menu ist jetzt vollständig integriert und funktionsfähig. Zurzeit können alle Werte wie z.B. die Spannungsalarme, Voltage Offset, Capacity Alarme und z.B. "ESC-Filter" direkt über die Funke eingestellt werden.

Das Menu ist zwar immer noch ein bisschen buggy (manchmal springt der Cursor zwei Stellen statt eine) aber das werde ich dann später noch fixen.
Funktionieren tut es auf jedenfall, hab gestern einige Akkus durchgejagt und ich bin ehrlich gesagt selbst überrascht wie praktisch die Kapazitätsanzeige mit den 24A ESC's ist.

Denkt bitte an die neue Font-File die seit Version 4.5.1 benötigt wird.

Hier das (ziemlich) komplette Changelog:
*added a full Menu for changing settings on the fly. For now you can change things like the Voltage Alarms, VoltageOffset, Capacity Alarms and so on. For later it is planned, that all settings including the PIDs can be acsessed directly throght the OSD.
*added the utilisation of the EEPROM, so the changed settings are saved to the disk and reloaded after a powerup.
*added a 2nd stage Capacity alarm
*replaced normal text (like V for Volt et M for Minutes) with symbols
WARNING: You will need to flash the new font file. Description on how to flash the font file can be found in the wiki
*made the font more beautiful at the same time
*fixed issue #6
*changed build environement to Visual Studio (thats why there are a lot of new files)

[Alveran]

AW: Kiss OSD - mit Voltage, Spannungsalarm und anderes

oh man, so viel neue zeuch, i komm gar nicht mehr hinterher ^^

Auf jedenfall mal ein dickes danke an dich!

[samu]

AW: Kiss OSD - mit Voltage, Spannungsalarm und anderes

Hab nochmal kurz ein kleines Video mit den wichtigsten Funktionen zusammengeschnitten:
SAMUD - KISS OSD V5.1 - YouTube

[Alveran]

AW: Kiss OSD - mit Voltage, Spannungsalarm und anderes

Servus Alex

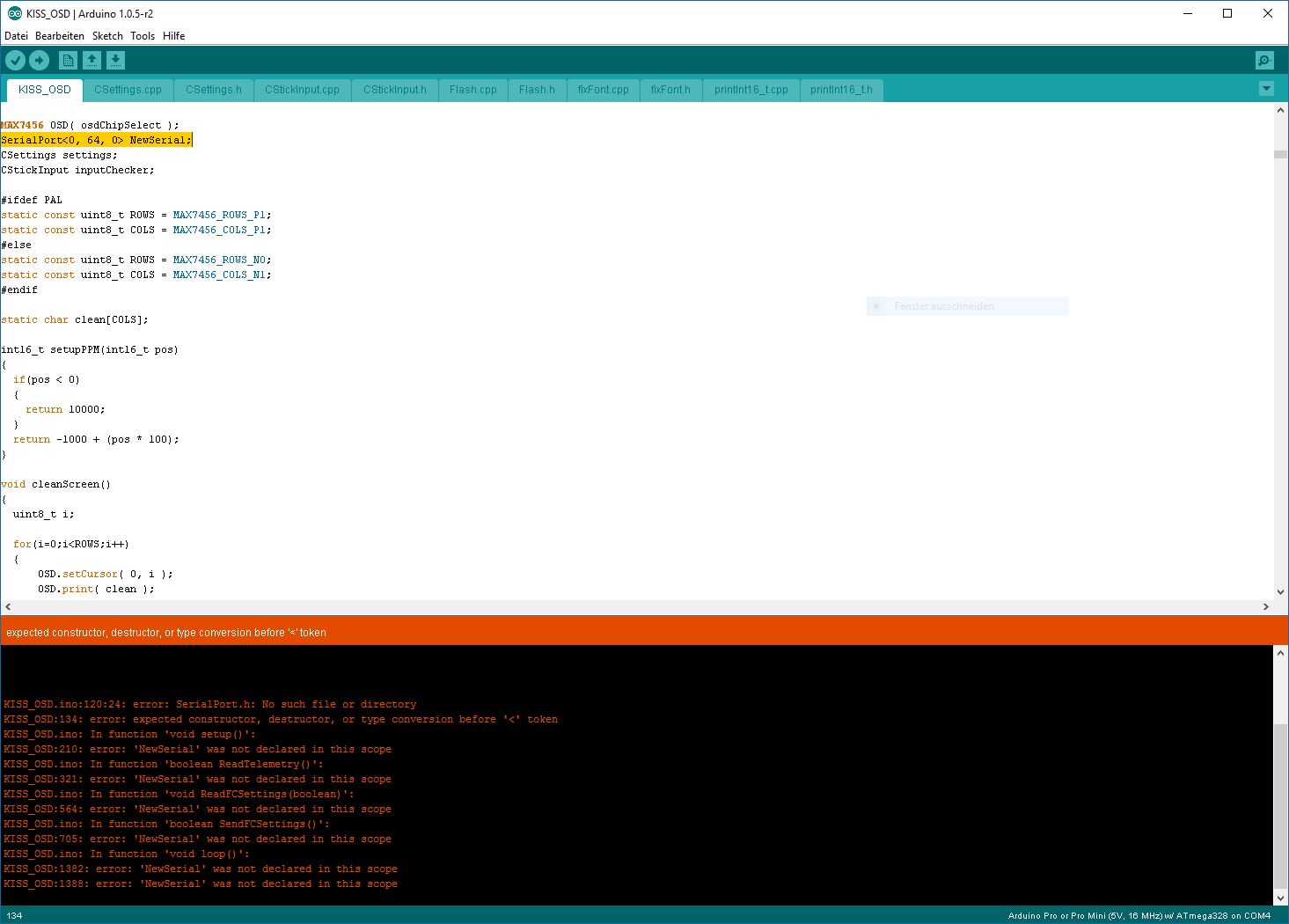

i wollt endlich mal die 5.1 aufs OSD hochladen mit Arduino 1.0.5 r2
nur haut er mit n paar Fehlermeldungen raus:

Hab i was vergessen wo hin zukopieren oO?

[Alveran]

AW: Kiss OSD - mit Voltage, Spannungsalarm und anderes

Gnarf ... warum immer diese max. 10min edit zeit -.-

mein fehler .. hab vergessen das ich Arduino mal neu installiert hatte... die Libraries waren nicht mehr drinnen.

[TeaRex]

AW: Kiss OSD - mit Voltage, Spannungsalarm und anderes

i wollt endlich mal die 5.1 aufs OSD hochladen mit Arduino 1.0.5 r2...

Die aktuelle Arduino ist 1.6.12. Vielleicht solltest Du die auch mal updaten.
Die muss ja schon Jahre alt sein...

[samu]

AW: Kiss OSD - mit Voltage, Spannungsalarm und anderes

Die aktuelle Arduino ist 1.6.12. Vielleicht solltest Du die auch mal updaten.
Die muss ja schon Jahre alt sein...

Ja, aber die Library für den OSD-chip ist auch schon Jahre alt und nicht mit den neuen Versionen kompatibel.

[el-dentiste]

AW: Kiss OSD - mit Voltage, Spannungsalarm und anderes

Die aktuelle Arduino ist 1.6.12. Vielleicht solltest Du die auch mal updaten......

hat damit nixxe zu tun.

würde auch die alten versionen immer trotzdem nochmal behalten. zur vorsicht. das neuste gerade bei arduino is nich immer das beste.

[Snake]

AW: Kiss OSD - mit Voltage, Spannungsalarm und anderes

Hi Jungs,

heute endlich mal nen richtigen Maiden mit meinem neuen Rage210 geflogen.
Alles bestens aber eine seltsame Sache...
Ich habe KISS FC, KISS 24A ESC´s und ein Matek XT60 PDB.
An der FC hängt ein MinimOSD - mit dem Sketch von Samu geflasht.
OSD hat super funktioniert...auch nach dem Start...aber...sobald ich nen Flip fliege, fällt das OSD aus...wiederholbar...
Sehr seltsam. Bei nem Riesenloop passiert es nicht...nur bei schnellen Flips...

Any ideas?

[Alveran]

AW: Kiss OSD - mit Voltage, Spannungsalarm und anderes

5v BEC vom Martek spackt rum ...
hast ne möglichkeit n Pololu/D-Sun mit ELKO irgendwo unter zubekommen?
bzw, welchen VTX hast du und was für OSD genau?

//Edit:
bzw löt mal n 100-220µf 5V Elko /LC Filter zwischen Martek und OSD

[Snake]

AW: Kiss OSD - mit Voltage, Spannungsalarm und anderes

Ist ein MinimOSD...nicht von Flyduino...ein normales halt.
Hatte auch schon die 5V-Versorgung vermutet...aber warum genau beim Flippen...
VTX ist ein Unify Pro HV.

...uääähhh...ich will keinen zusätzlichen Elko reinmachen...hab alles so schön aufgeräumt...

[Alveran]

AW: Kiss OSD - mit Voltage, Spannungsalarm und anderes

ok ....ääääämmm
einen Vorschlag hätte ich noch...
Miss mal bitte was das MinimOSD an Strom (A) braucht ... wenns 40-100mAh sind pack die Spannungsversorgung an den Unify HV,
so hab ich das bei meinem.. hab aber das PiggyOSD

[Snake]

AW: Kiss OSD - mit Voltage, Spannungsalarm und anderes

...na ich probier's mal mit nem Elko am OSD-Versorgungsanschluß...den hab ich grad noch da.
Werd ich schon noch unterbringen.

[samu]

AW: Kiss OSD - mit Voltage, Spannungsalarm und anderes

Der MAX Chip ist super empfindlich gegenüber Spannungsschwankungen. Ich musste an meinem Hammer direkt auf das OSD einen Elko löten, bis ich die Verkabelung auf dem PDB einmal neu gemacht habe.
Außerdem, achte auf Ground-Loops. Einer hatte auch das genau gleiche Problem welches von einem GroundLoop hervorgerufen wurde.

Wegen Flippen --> beim Flip werden ja die Motoren logischerweise mehrmals ganz schnell voll beschleunigt und abgebremst. Da entstehen Höhe Ströme / Spannungsschwankungen an den ESCs. Mehr wie beim Powerloop, bei welchem du konstant Vollgas gibst.
