Baubericht 250er Hammer V3 FPV Race-Quad

[Dark-Lord]

AW: Baubericht 250er Hammer V3 FPV Race-Quad

Das cc3d geht ja direkt an 3s oder?

[Snake]

AW: Baubericht 250er Hammer V3 FPV Race-Quad

und bei Dr. Masterplatex 3mm Platten in Schwarz bestellt.

Sehr schön...da ist die StepCraft ja gut dafür geeignet
Aber bei Masterplatex gibts ja "nur" GFK, oder?

[Landorer]

AW: Baubericht 250er Hammer V3 FPV Race-Quad

So, mein Race-Copter ist nun auch fertiggestellt und wartet auf den Erstflug...

Ausstattung:

EMAX 250 FPV-Rahmen
4x EMAX MT2204-2300KV
4x EMAX 12A SimonK-Regler
HQProps 6030
Naze32 Full (CC3D liegt noch in der Ecke)

Das ganze ist bis auf die Flightcontroll identisch mit diesem Set: Emax 250 FPV Quadcopter Set - 4x MT2204, 4x 12A Regler, CC3D, 6x3 CF Propeller

FPV-Ausrüstung:

Fatshark Attitude V2
Fatshark 600TVL
Fatshark LC-Filter
ImmersionRC 6..mW

(OSD hab ich noch nicht, bin noch unschlüssig)

Ich hab den gleichen und baue ihn auch bald auf. Wie war der Aufbau?

[Tane Mahuta]

AW: Baubericht 250er Hammer V3 FPV Race-Quad

Das cc3d geht ja direkt an 3s oder?

Das Cc3D schliesst Du über einen Regler an den Strom.

[Uija]

AW: Baubericht 250er Hammer V3 FPV Race-Quad

(OSD hab ich noch nicht, bin noch unschlüssig)

In meinen Augen ist das unnötiges Gewicht. Ich hab in Coptern und Flächen OSDs gehabt und letztendlich ist das Einzig nützliche die Pfeil gen Heimat und vielleicht die Info zum verbrauchten Strom.
Ich hab mittlerweile nur noch in meinem Kamera-Copter ein OSD, weil ich dank Gimbal vieles nicht so sehe, wie es ist und ich mit OSD Drift, Schräglage, Höhe usw. ablesen kann.
Mit ner Fläche oder so nem kleinen Heizcopter flieg ich ja aber. Gegen Bäume, Büsche, Hochstände usw. hilft so ein OSD nicht

[Dark-Lord]

AW: Baubericht 250er Hammer V3 FPV Race-Quad

Das Cc3D schliesst Du über einen Regler an den Strom.

was meinst du mit einem regler? also brauche ich doch ein bec?

[Tane Mahuta]

AW: Baubericht 250er Hammer V3 FPV Race-Quad

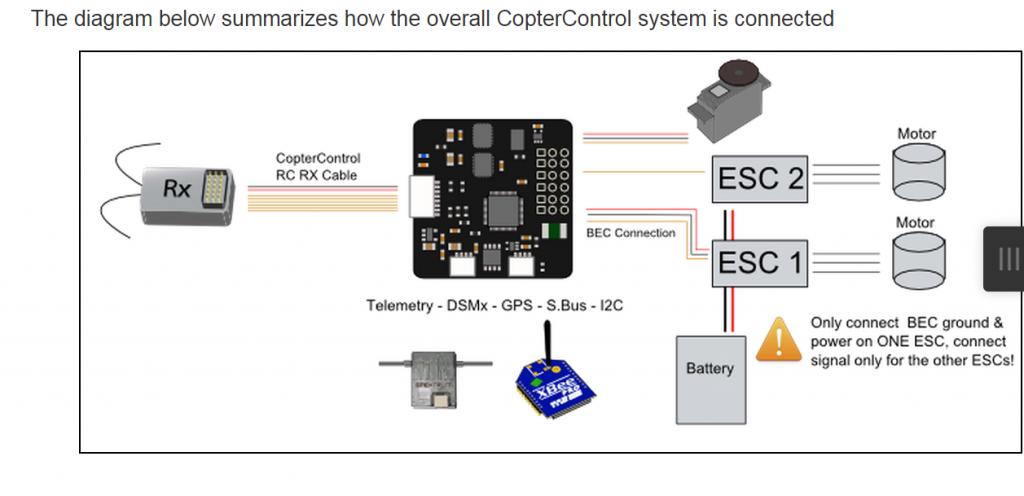

Also laut Anschlussplan, ja.

Du steckst den Servokabel von Motor Nr.1 komplett ans CC3D und bei den anderen Motoren sollst Du die 5vLeitung also die rote abklemmen.

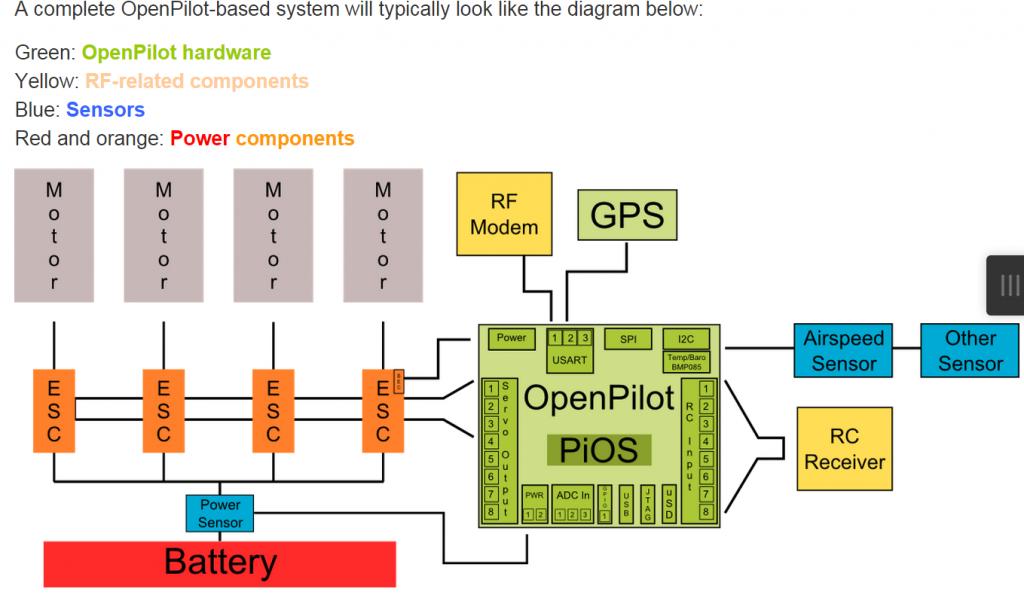

Gibt 2 Pläne eins Revo eins das normale.

[Snake]

AW: Baubericht 250er Hammer V3 FPV Race-Quad

(OSD noch nicht, bin noch unschlüssig)

OSD ist schon ne feine Sache...sieht halt klasse aus im FPV-Bild.

Ob man es nun "braucht"...sei mal dahingestellt. Ich hab mein Skylark Tiny OSD wieder rausgebaut und dafür das Hobbyking E-OSD rein.
Das zeigt nur Spannung und Zeit - völlig ausreichend für die 250er Racer. Um auf de ganzen Angaben zu schauen hast eh keine Zeit während des (Race-)Fluges...
Bei ner fliegenden Kamera-Plattform ist das sicher was anderes und durchaus sinnvoll.

Wenn Du ne Nase als FC hast, kannst Du auch mit der die Spannung des LiPos überwachen und sogar nen Pieper zur Signalisierung hinhängen.

[Pepe69]

AW: Baubericht 250er Hammer V3 FPV Race-Quad

@Snake-

ja der hat nur GFK, aber bin auch nicht so scharf auf CFK fräsen in meiner Bude.
Kann jemand mal eine Mainplate aus CFK wiegen, meine GFK Mainplate kommt auf 25,58 gr.



Würde mich mal interessieren was eine CFK im Vergleich auf die Waage bringt.

Gruß Peter

[Schraubcopterflieger]

AW: Baubericht 250er Hammer V3 FPV Race-Quad

..., aber bin auch nicht so scharf auf CFK fräsen in meiner Bude.

Baumarkt 5cm dicke XPS Platte kaufen (Isolierung für Aussenwände, fester Schaum, Farbe irgend was zwischen Schweinchenrosa und Hellblau)
Da fräst du eine 2cm tiefe Tasche in Form deiner CFK Platte hinein. Das Zeug lässt sich sehr schnell fräsen.

Aus dem Baumarkt bringst du gleich von Tesa ein Teppichklebeband mit, 5cm breit Träger ist aus weißem Kunststoff, sehr dünn, kein Gewebe, verträgt Feuchtigkeit.

Damit klebst du die CFK Platte auf voller Fläche in die XPS Platte und klebst die XPS Platte damit auch gleich auf die Fräse. Wasser in die Mulde, ein Tröpfchen Spülmittel damit es nicht so spritzt und los geht das ganze.

Zum leeren ist ein Nassauger recht gut. Der Fräser wird nicht heiß, und es gibt keinen Staub. Natürlich muss der Vorschub recht gering sein weil die XPS Platte etwas weich ist.

Wenn du das falsche Klebeband hast wird es sich beim fräsen unter Wasser lösen! Hast du das richtige, klebt das einfach nur brutal, lässt sich aber trotzdem sehr einfach und sauber vom CFK lösen. Also Geduld beim herausnehmen aus der Wanne, das lässt sich extrem schwer lösen.

Ich glaube meine Platte hatte um die 18g-19g, 1,5mm CFK mit sehr hohem Faseranteil.

[el-dentiste]

AW: Baubericht 250er Hammer V3 FPV Race-Quad

OSD ist schon ne feine Sache...sieht halt klasse aus im FPV-Bild.

Ob man es nun "braucht"...sei mal dahingestellt. Ich hab mein Skylark Tiny OSD wieder rausgebaut und dafür das Hobbyking E-OSD rein.
Das zeigt nur Spannung und Zeit - völlig ausreichend für die 250er Racer. Um auf de ganzen Angaben zu schauen hast eh keine Zeit während des (Race-)Fluges...
Bei ner fliegenden Kamera-Plattform ist das sicher was anderes und durchaus sinnvoll.

Wenn Du ne Nase als FC hast, kannst Du auch mit der die Spannung des LiPos überwachen und sogar nen Pieper zur Signalisierung hinhängen.

Nutze auch nur sowas (4gr) an zwei koptern mit fpv-. spannung und zeit klein in der eckke reicht mir.
HobbyKing E-OSD

Thorsten,
Danke für die Datei. der 3w Led Stripe passt sehr gut an den vorderen bumber. hinten hab ich zwar gedruckt aber lasse ich weg da ich da ja die kleinen 3mm hohen stripes an die arme geklebt hab.
schön wäre der bumber mit eingelassenerXT60 Buchse könnte man einharzen und hätte nen schönen Abschluss hinten. weiss nicht wie kompliziert ist das umzudesignen
Gruss Nico

[Snake]

AW: Baubericht 250er Hammer V3 FPV Race-Quad

...ich hab mir für meine StepCraft damals ein Wasserbad zum CFK-Fräsen gebaut. Klappt sehr gut. Nen Spritzer Spülmittel ins Wasser zum Brechen der Oberflächenspannung und ab geht's:

https://www.youtube.com/watch?v=J102b4-cifs&list=UUvmyQckxywA0MRhROJs1HfA

[Tane Mahuta]

AW: Baubericht 250er Hammer V3 FPV Race-Quad

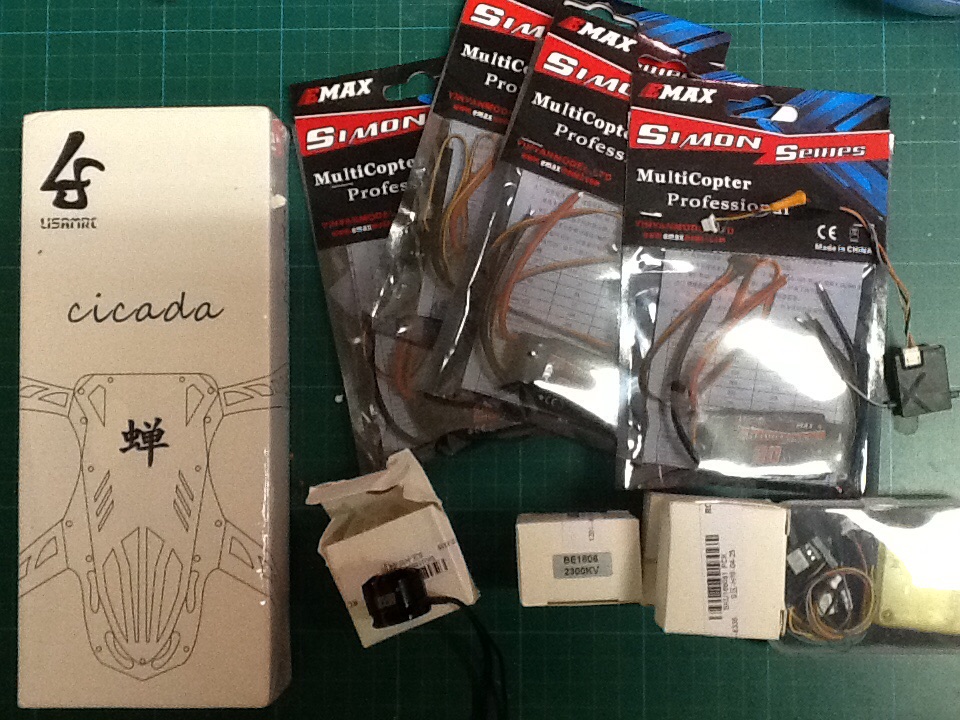

Ja, der Ls-250 Ciscada ist heute gekommen.

DYS 1806-2300 Motoren
Emax simnok 20 a BECs

OpenPilot war schon da.
Werd das jetzt mit dem Sat versuchen zu binden.

Hier eine Englische Anleitung wie es funzen sollte.

heres what I did (using newest 14.10 mini me gcs/FW):

1) make a new model on tx -> I set my frame rate to 11ms and dsmx (this is in the tx settings)
2) plug SAT into OP SAT adapter and plug that into the flexiport using serial cable (HAS to be flexiport to bind)
3) connect OP board to GCS -> on HWsettings select DSM
4) go to systems tab->HWsettings->set DSMxBind to to 4 if you use DSM2 or 8 if you use a DSMX
5) Power cycle and confirm dsmxbind value saved -> disconnect
6) plug in OP board via battery or power supply with the TX OFF (SAT should be blinking and in bind mode)
7) turn on tx while holding bind button (make sure the rx and tx have some distance between them, i have read 2 m in the past)
8) tx screen will soon say "binding 11ms dsmx" or something like that, let go of the bind button now.
9) SAT orange light goes solid. plug usb and connect to gcs... go to systems->hwsettings-> set DSMxBind value back to zero; save and power cycle.
10) reconnect battery w/ tx on and verify you get a solid light on the SAT still.
11) now run the tx wizard... on throttle mine took a few ups and downs before it recognized it so dont give up too soon : ) flightmode switch was like that as well.

[Snake]

AW: Baubericht 250er Hammer V3 FPV Race-Quad

So, Leute...

hab grade mal die ersten Hüpfer im Keller gemacht mit der NAZE32.
Soweit, so gut...ein bisschen an den PID´srumgespielt...fliegt im Manual.Mode eigentlich schon ganz sauber.

Aaaaber...sobalt ich in den Horizontal-Mode schalte, hat der Copter immer das bestreben, nach hinten abzusinken...also rückwärts zu fliegen...
Ist nicht sehr viel, aber wenn ich ihn auf der Stelle halten will, muß ich immer gegensteuern...
Selbiges im Angle-Mode.

Gut, der Schwerpunkt ist nicht exakt mittig...will sagen, er ist leicht hecklastig. Aber das müßte die NAZE doch ausgleichen, wenn sie richtig eingestellt ist

Kann mir jemand helfen, an welchem Rädchen ich da drehen muß, um ds gerade zu biegen...:dknow:

[Dark-Lord]

AW: Baubericht 250er Hammer V3 FPV Race-Quad

weiß jemand wo ich einen F-Band Empfänger für die Dominiator V2/HD her bekomme?
fpv24 scheint keine zu haben.

was haltet ihr von den antennen?
Circular Wireless Circular Wireless 5.8 GHz (SPW) Antenne
Circular Wireless Circular Wireless 5.8 GHz (SPW) Antenne RP-SMA

wo ist da der unterschied?
