    #46
    AW: Race Copter Aufbau- und Bilder Thread

    Hallo zusammen

    Ich werfe mal ein echtes Leichtgewicht in den Ring der 1-2 Pfünder.

    [SIZE="7"]299g mit Akku[/SIZE]

    Gewicht ist alles!


    CTR180 von heli-inc.de

    Frame 2,5mm Naze32 rev6 betaflight
    Jeti RSAT2 DYS SN20A Mini 20A BL-Heli-bootloader V14.4
    DYS 1306 3100KV BX
    RunCam PZ0420M-L28 2.8M
    TS5823S 40CH 5.8G
    4045 4x4.5 Inch PC Fiberglass Propellers
    Stromverteiler mit BEC
    Akku 950mAh 3s











    Sehr sauber verarbeiteter, stabiler frame. Entkoppelte Kamera. Schnell und wendig.

    Liebe Grüße
    Niels
    Zuletzt geändert von nille; 17.03.2016, 00:22.
    CHRONOS, 6HV, 6HVultimate, eXo500, warp360, embla450e, M2, M1, DS-14, T18

    Kommentar

    • nille
      Member
      • 09.03.2011
      • 680
      • Niels
      • FMC Hans Grade Potsdam e.V. in Plötzin

      #47
      AW: Race Copter Aufbau- und Bilder Thread

      Den frame gibt es in drei Ausführungen.
      Die Kamera kann in drei Stellungen gekippt werden.


      CHRONOS, 6HV, 6HVultimate, eXo500, warp360, embla450e, M2, M1, DS-14, T18

      Kommentar

      • rutra
        Gelöscht
        • 17.10.2008
        • 939
        • Artur
        • In der Pfalz

        #48
        AW: Race Copter Aufbau- und Bilder Thread

        Hallo,
        ich habe einen Copter mit einem Naze32 Acro Flight rev.5.
        Welcher Empfänger wäre den der richtige dafür.
        Bin von Graupner auf Jeti umgestiegen und möchte meinen Racer240 wieder mit den Naze fliegen.

        VG
        Artur
        Angehängte Dateien

        Kommentar

        • el-dentiste
          Senior Member
          • 26.08.2007
          • 1702
          • nico

          #49
          AW: Race Copter Aufbau- und Bilder Thread

          Zitat von rutra Beitrag anzeigen
          Hallo,
          ich habe einen Copter mit einem Naze32 Acro Flight rev.5.
          Welcher Empfänger wäre den der richtige dafür.
          Bin von Graupner auf Jeti umgestiegen und möchte meinen Racer240 wieder mit den Naze fliegen.

          VG
          Artur
          Zitat von Rapti Beitrag anzeigen
          Ich finds auch schade, wenn dieser Thread mit allgemeinen Fragen zugelabert wird. Hier soll's vor allem BILDER geben!
          frag doch im korrekten thread!
          2xTBSsource1DJI/GEPRC-P16DJI/Explorer4"LR-DJI/TBS5"UlDJI/DQUADobsessionDJI/ZohdFlotteDJI

          Kommentar

          • el-dentiste
            Senior Member
            • 26.08.2007
            • 1702
            • nico

            #50
            AW: Race Copter Aufbau- und Bilder Thread

            Meine Neue ist auch bald Fertig, hab sie grad mal eingeschwebt ^^
            FPV sender fehlt noch. da ich horst gestern nen TBS unify pro überstromt hab.....

            Ist ein:
            LumenierQAV R 5 Zoll
            Lumenier 2204 2500Kv"Skitzo"
            5zoll dreiblatt "Steele"
            Kiss24
            KissFC mit neuster FW
            Frsky X4R
            4s 1300mah
            HS1117 cam und osd

            drucke mir heut abend nochn Gopro Halter
            Angehängte Dateien
            2xTBSsource1DJI/GEPRC-P16DJI/Explorer4"LR-DJI/TBS5"UlDJI/DQUADobsessionDJI/ZohdFlotteDJI

            Kommentar

            • eleven.ch
              Member
              • 14.01.2012
              • 678
              • simon
              • Bern

              #51
              AW: Race Copter Aufbau- und Bilder Thread

              Zitat von rutra Beitrag anzeigen
              Hallo,
              ich habe einen Copter mit einem Naze32 Acro Flight rev.5.
              Welcher Empfänger wäre den der richtige dafür.
              Bin von Graupner auf Jeti umgestiegen und möchte meinen Racer240 wieder mit den Naze fliegen.

              VG
              Artur
              Jeder empfänger von jeti kann ppm (auf dem letzten servoausgang, wenn nichts angeschrieben ist..)
              Ich würde nen rsat nehmen, ohne gehäuse im schrumpfschlauch
              Gruess simon
              blade 130x @ spin 8000
              compass warp 360 / brain
              goblin 500 / brain

              Kommentar

              • fftunes
                Senior Member
                • 21.09.2014
                • 1564
                • Fabi

                #52
                AW: Race Copter Aufbau- und Bilder Thread

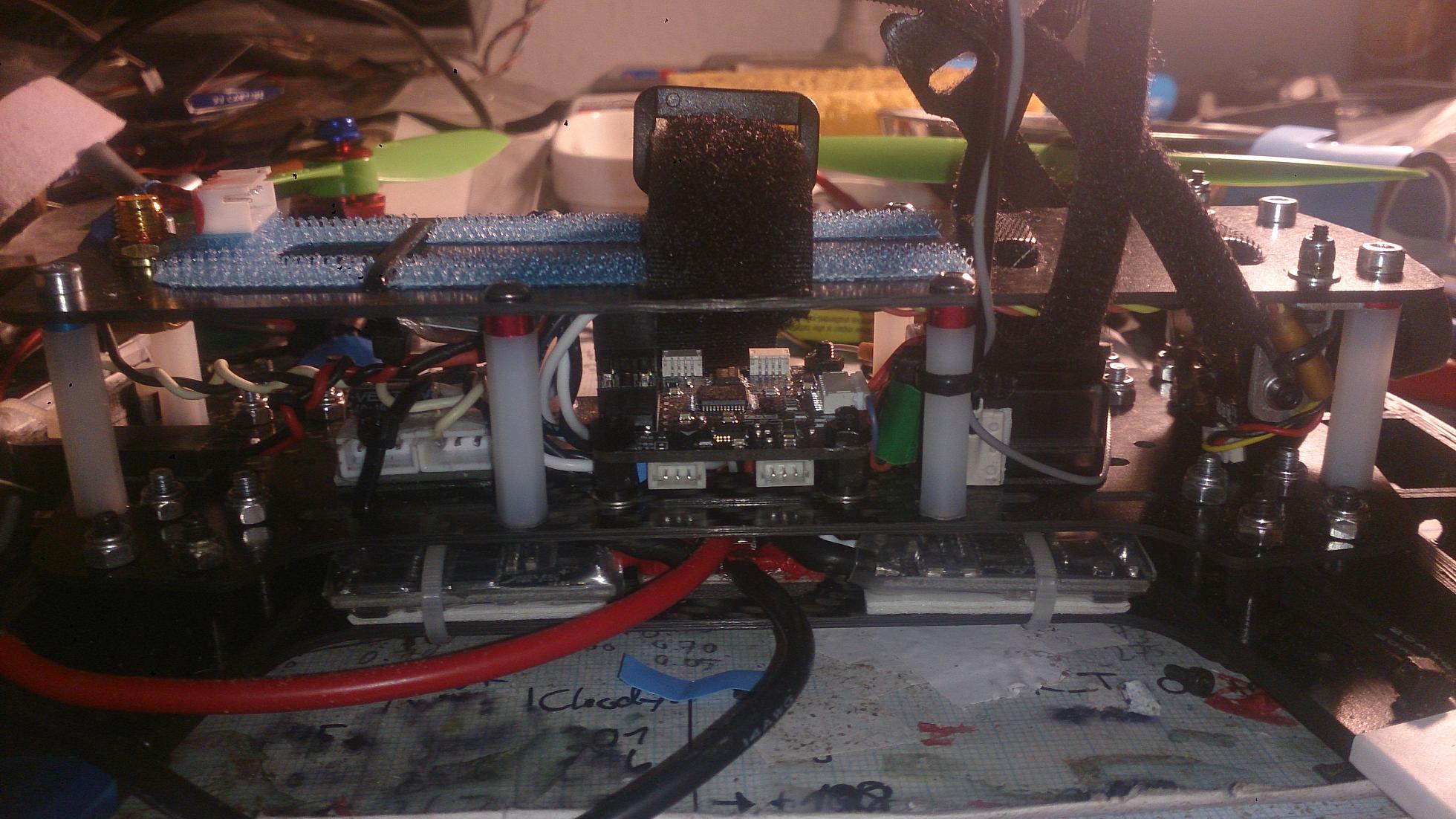

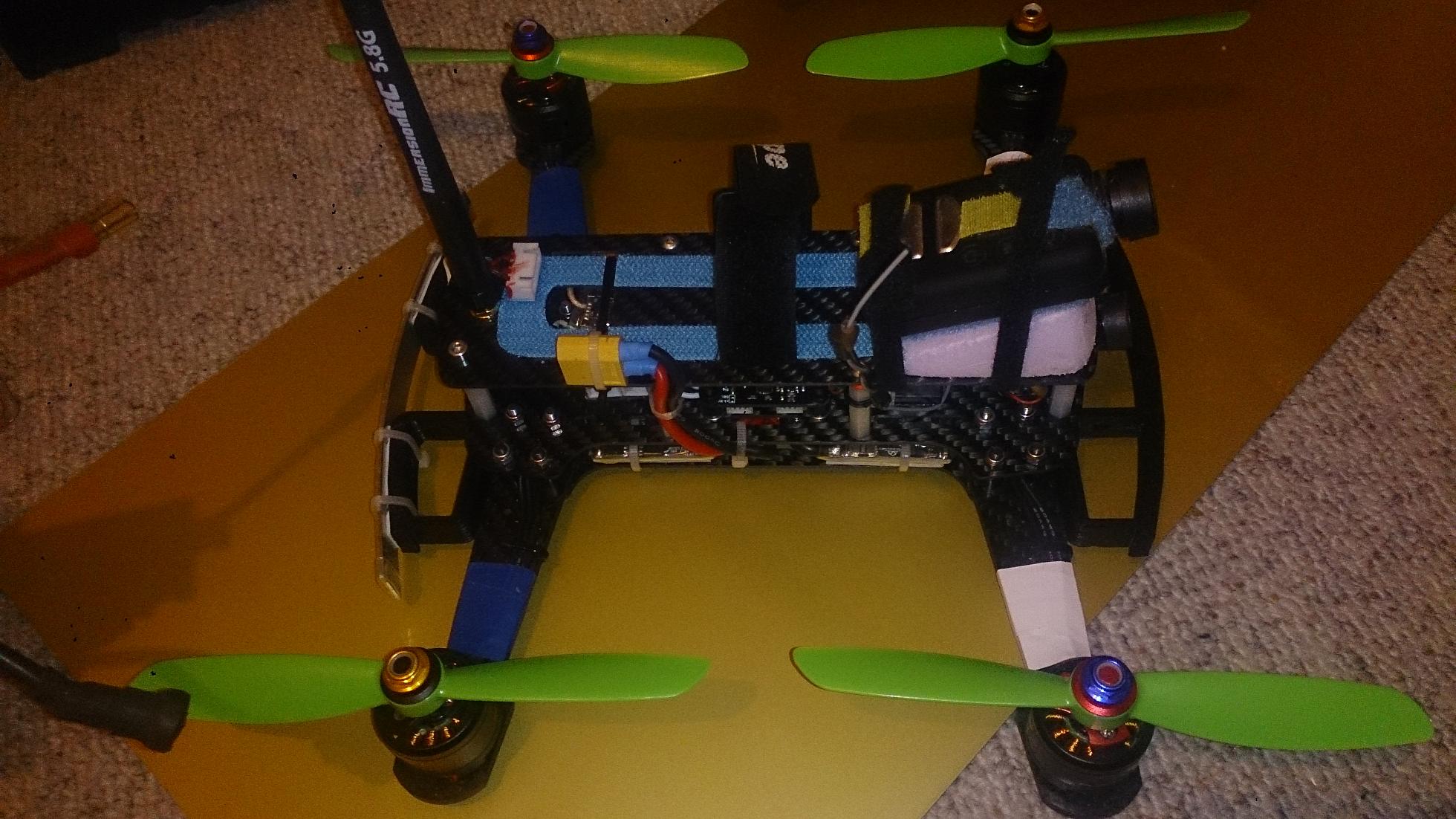

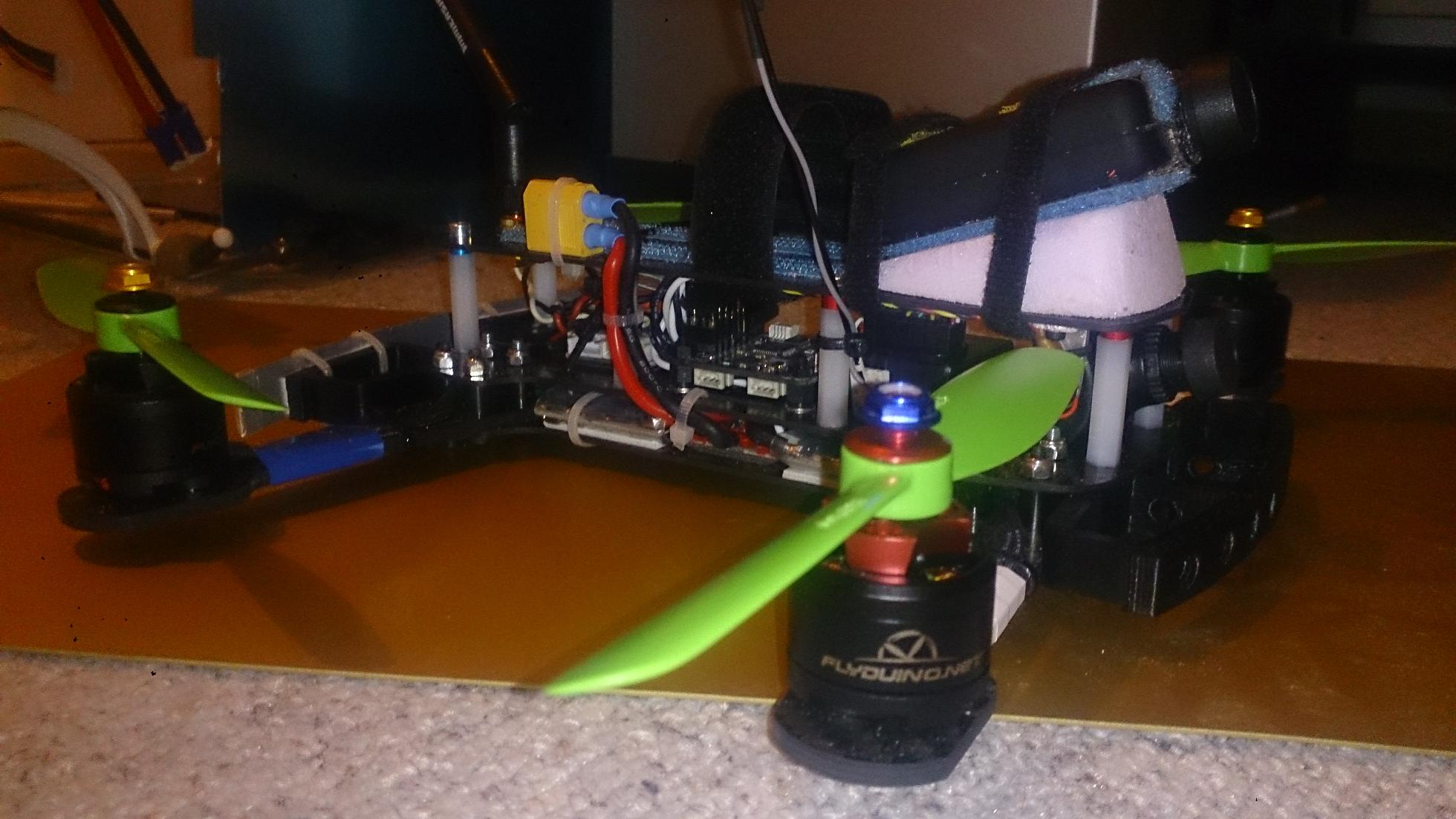

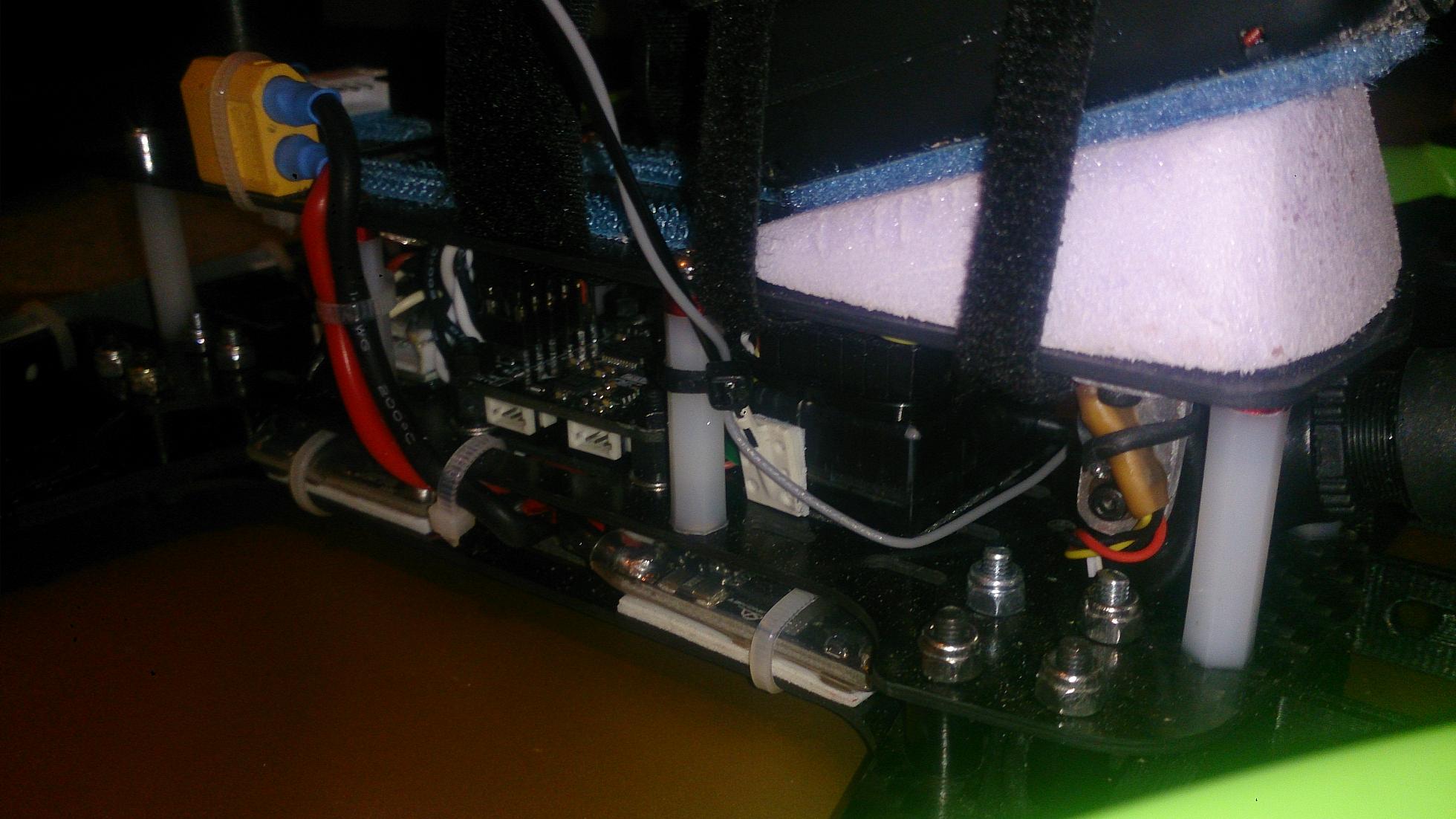

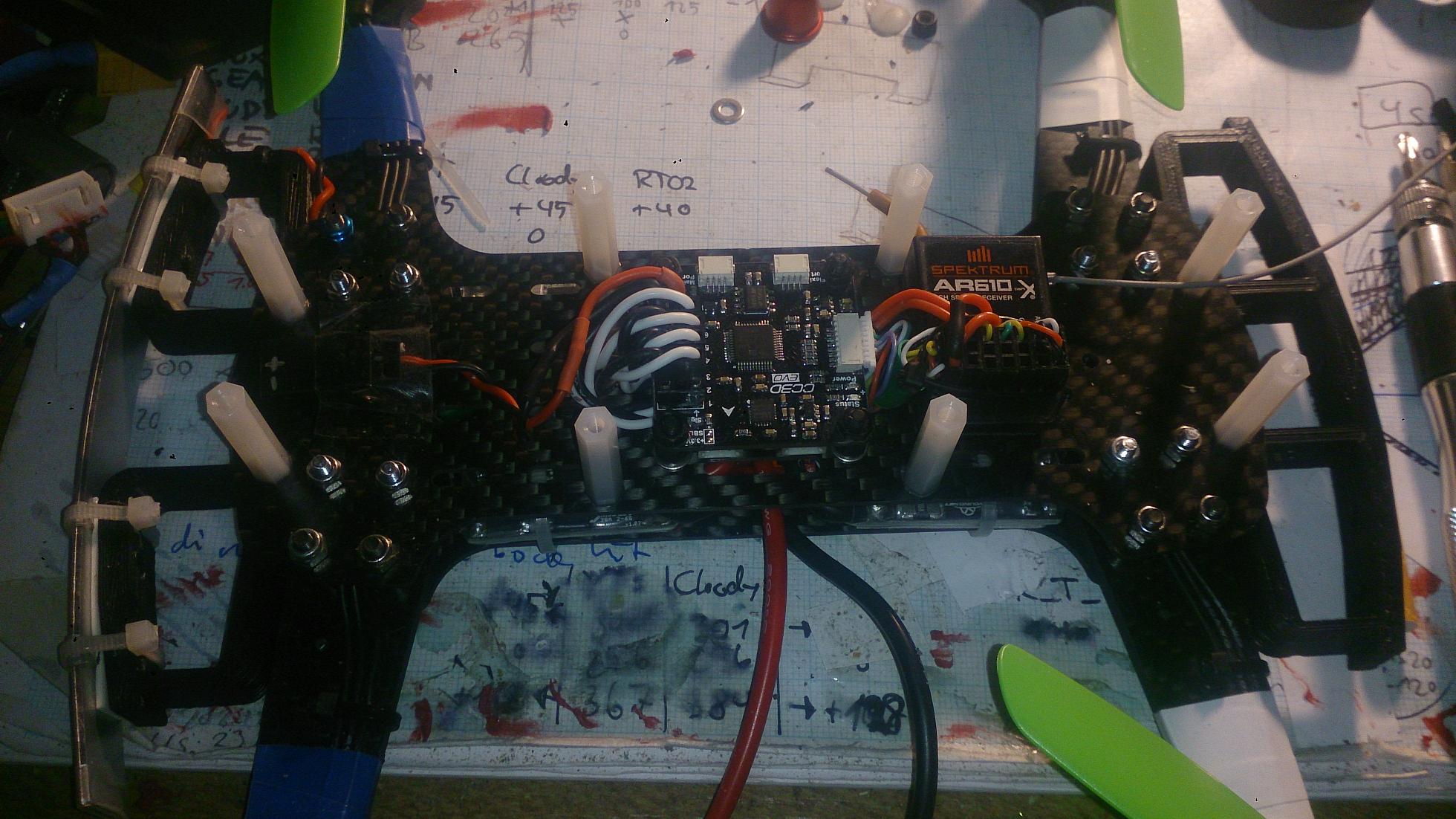

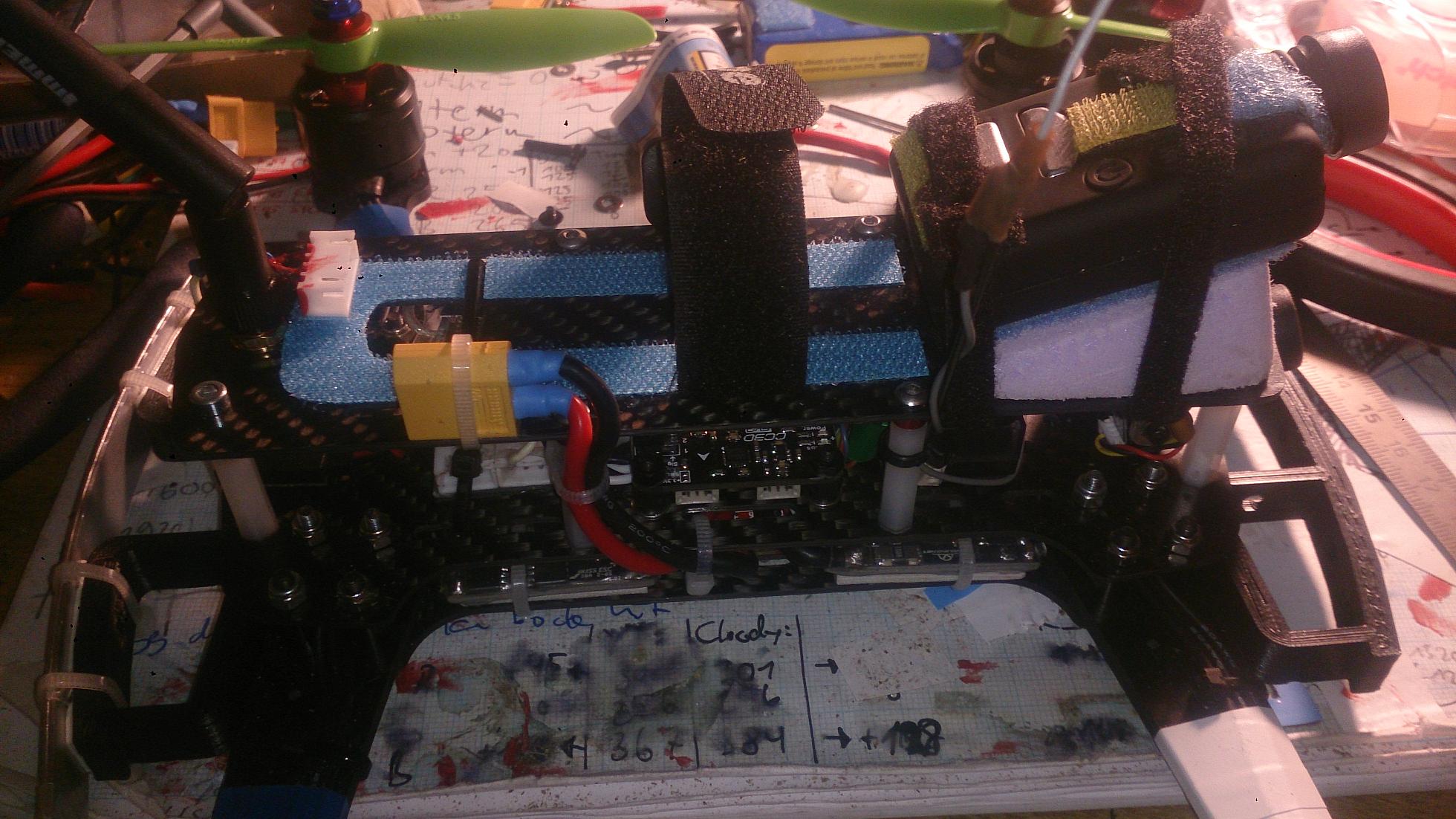

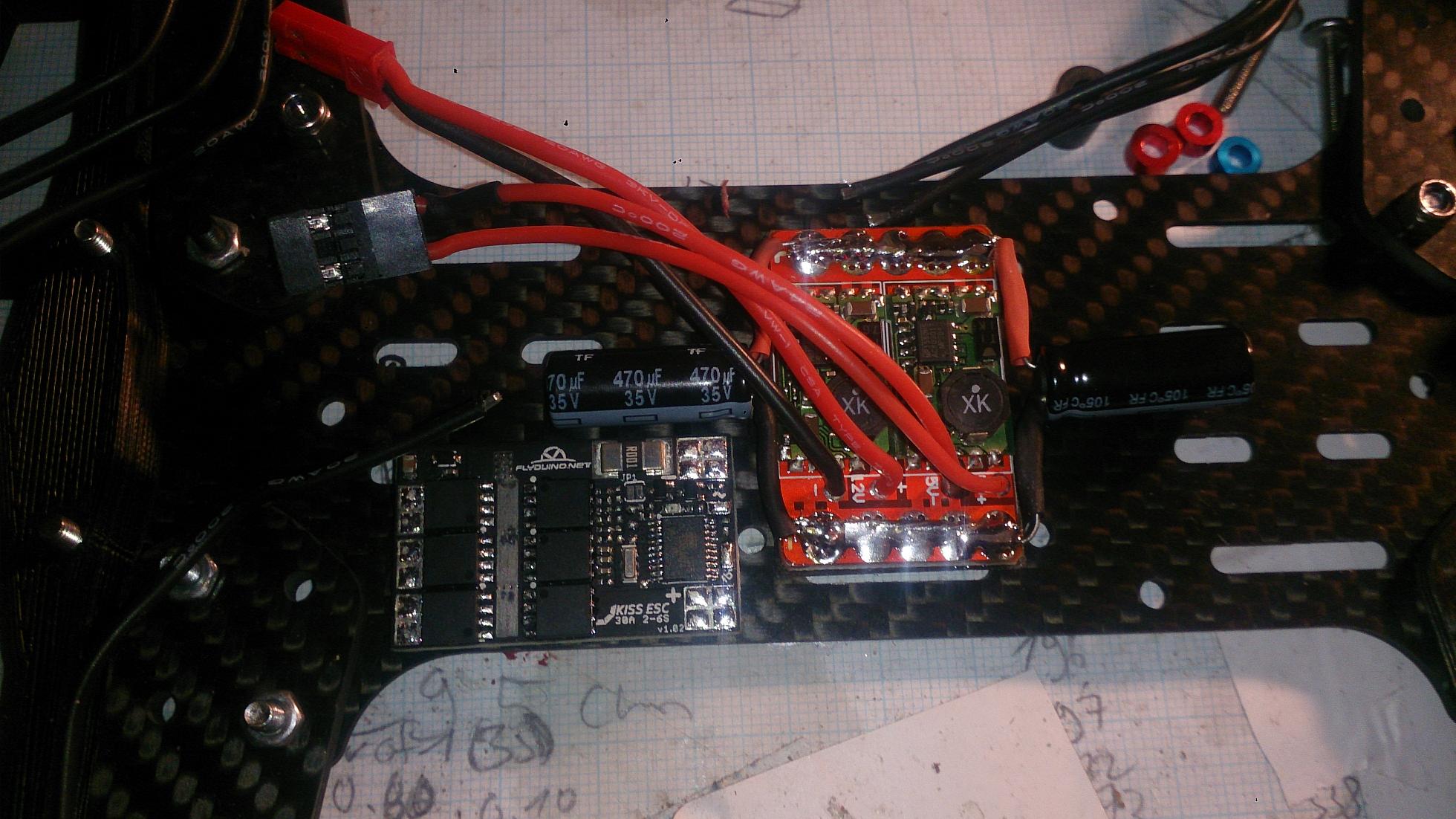

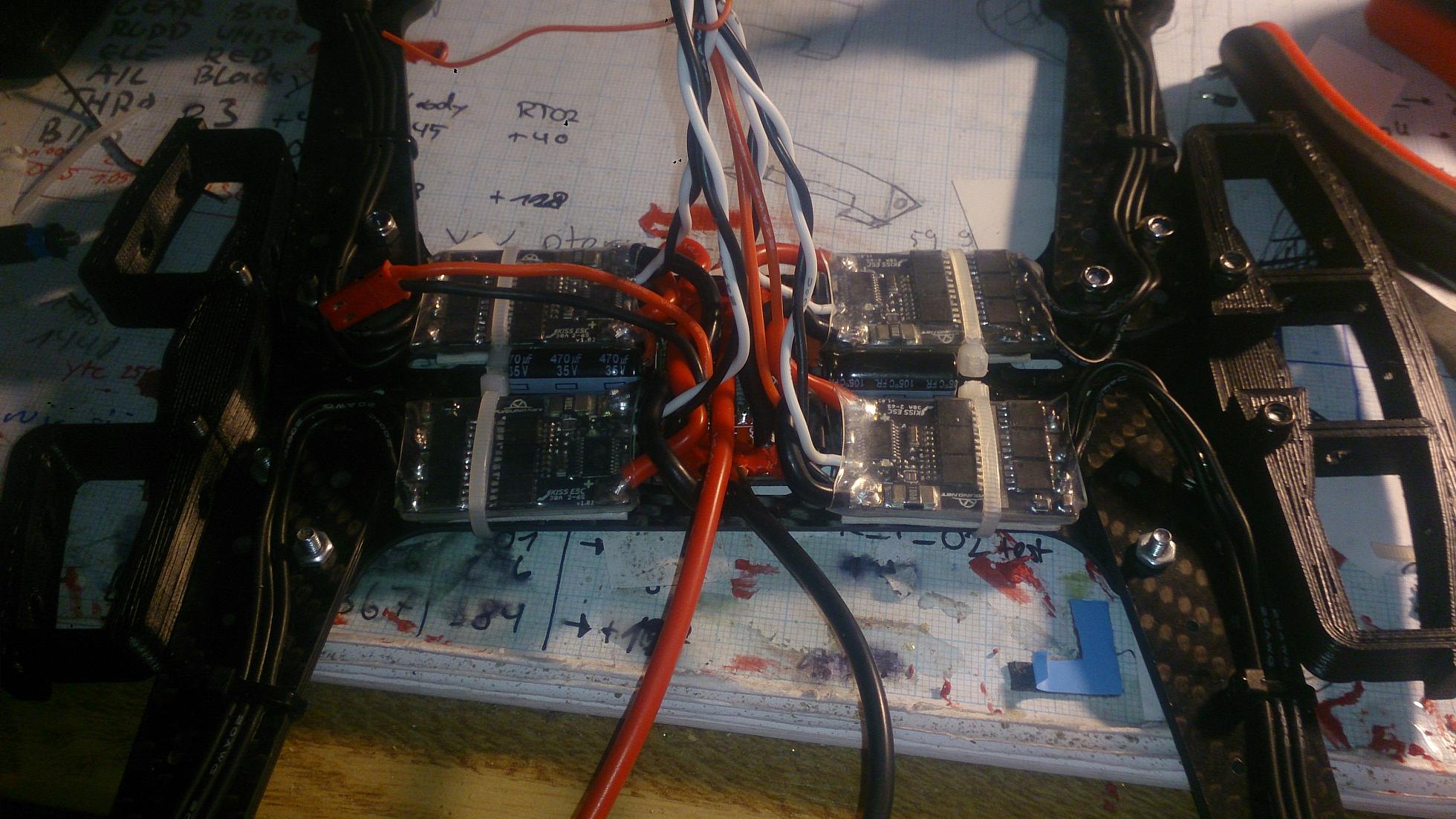

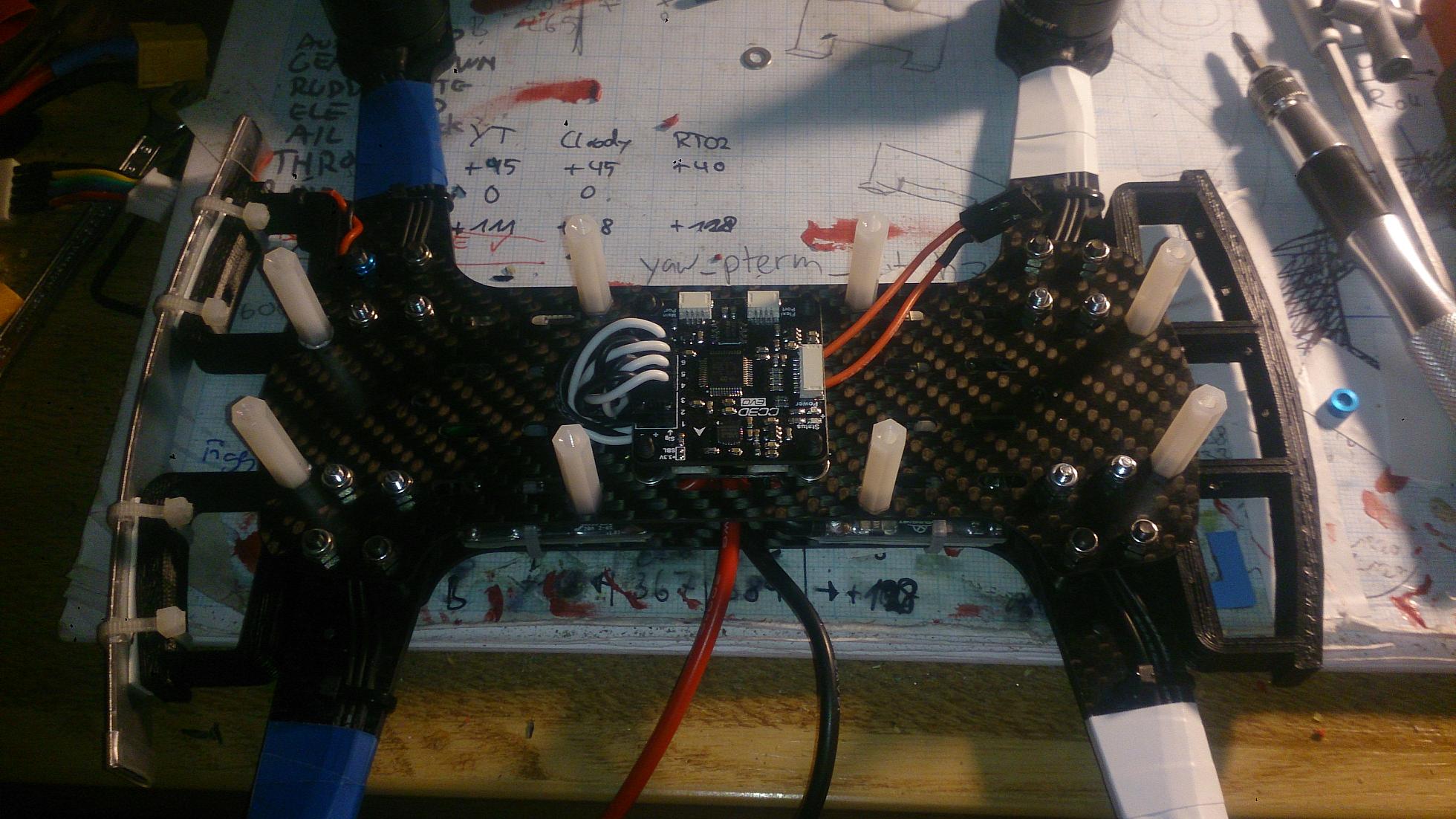

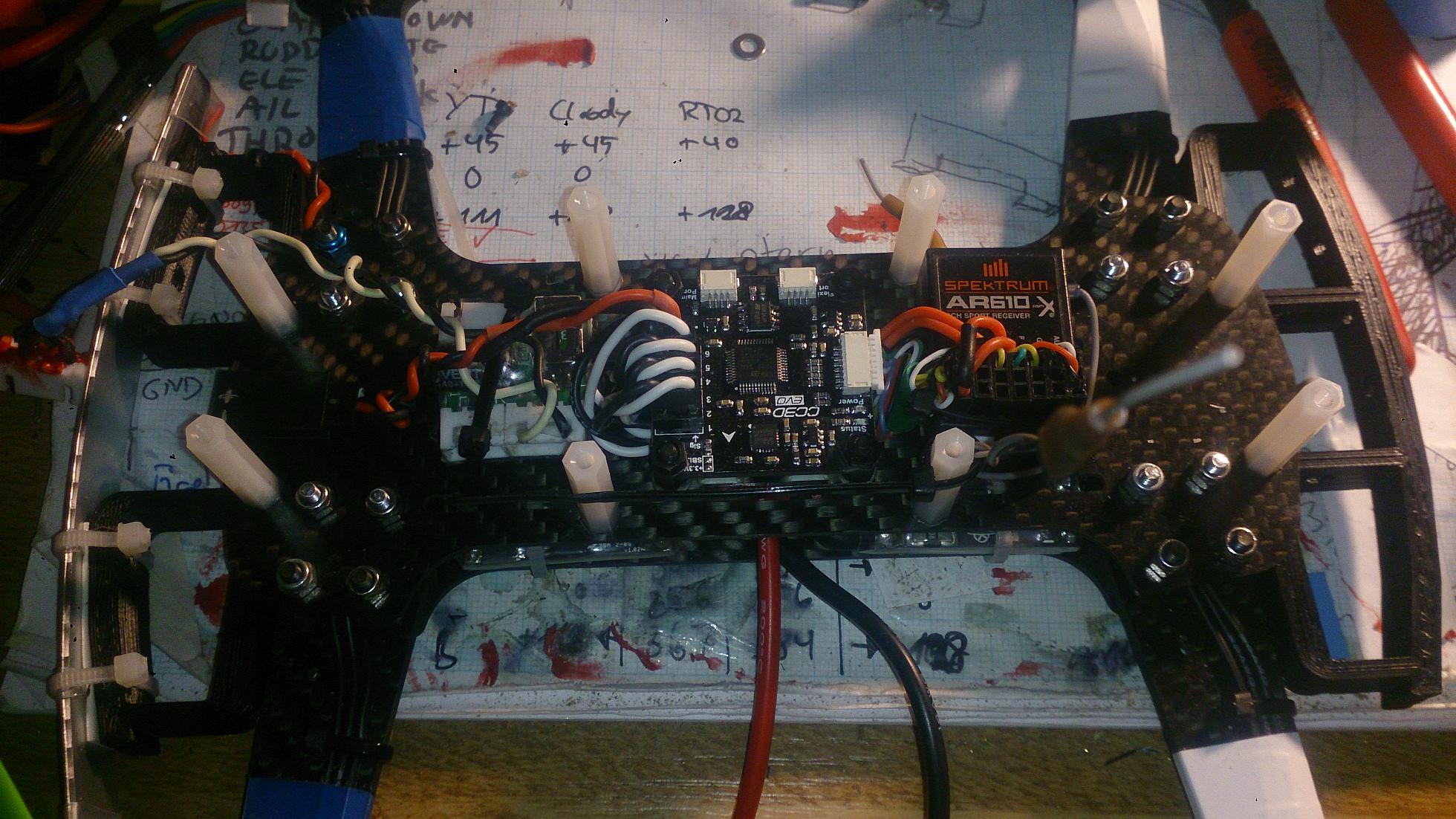

                Mein 3. Hammer v3 von binolein/smartshapes. Hinten die Verlängerung für^s CC3D, dann muss zum Einstellen nicht der Flugakku ran und die LED bleibt aus.
                Angehängte Dateien

                Kommentar

                • fftunes
                  Senior Member
                  • 21.09.2014
                  • 1564
                  • Fabi

                  #53
                  AW: Race Copter Aufbau- und Bilder Thread

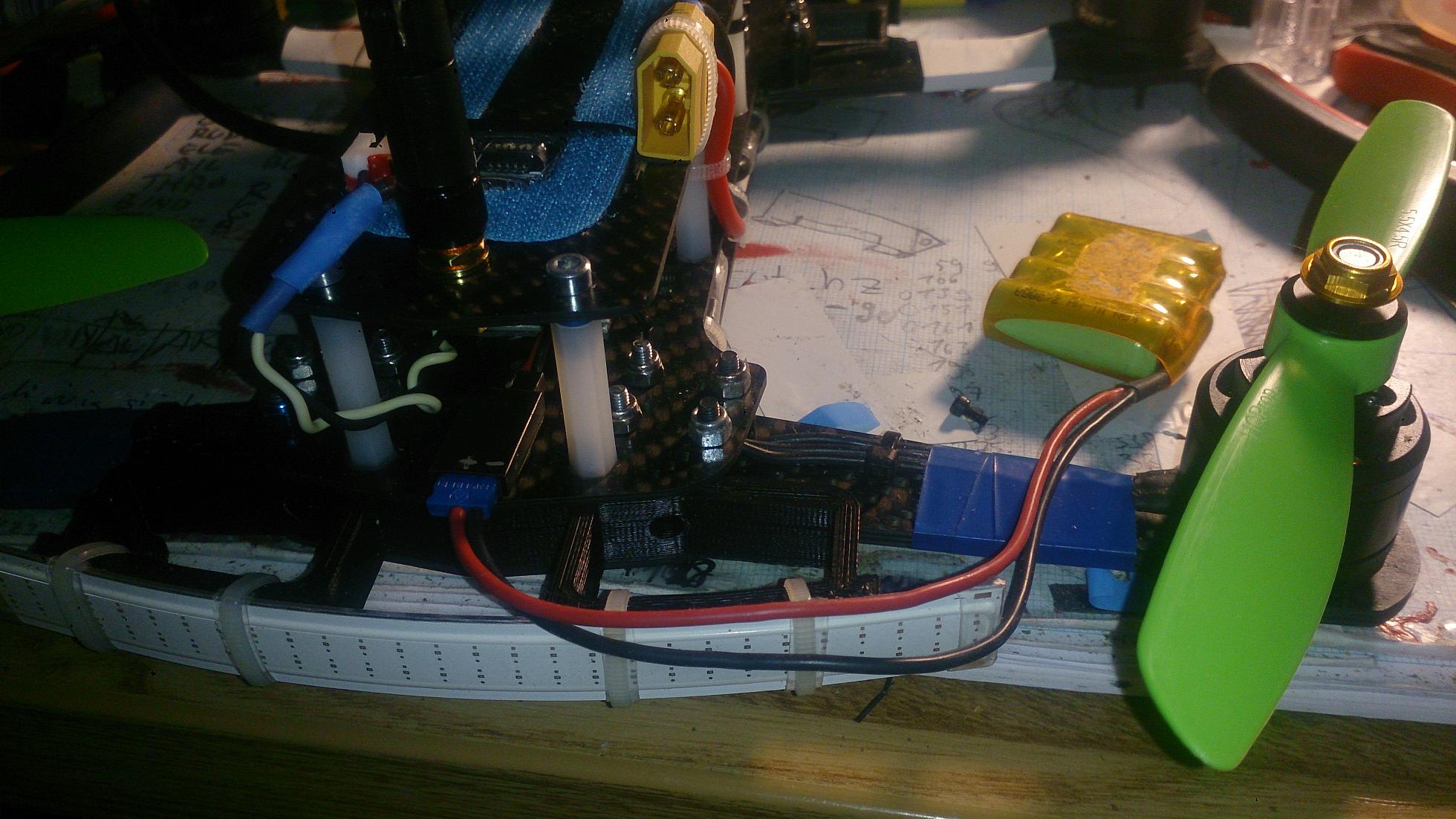

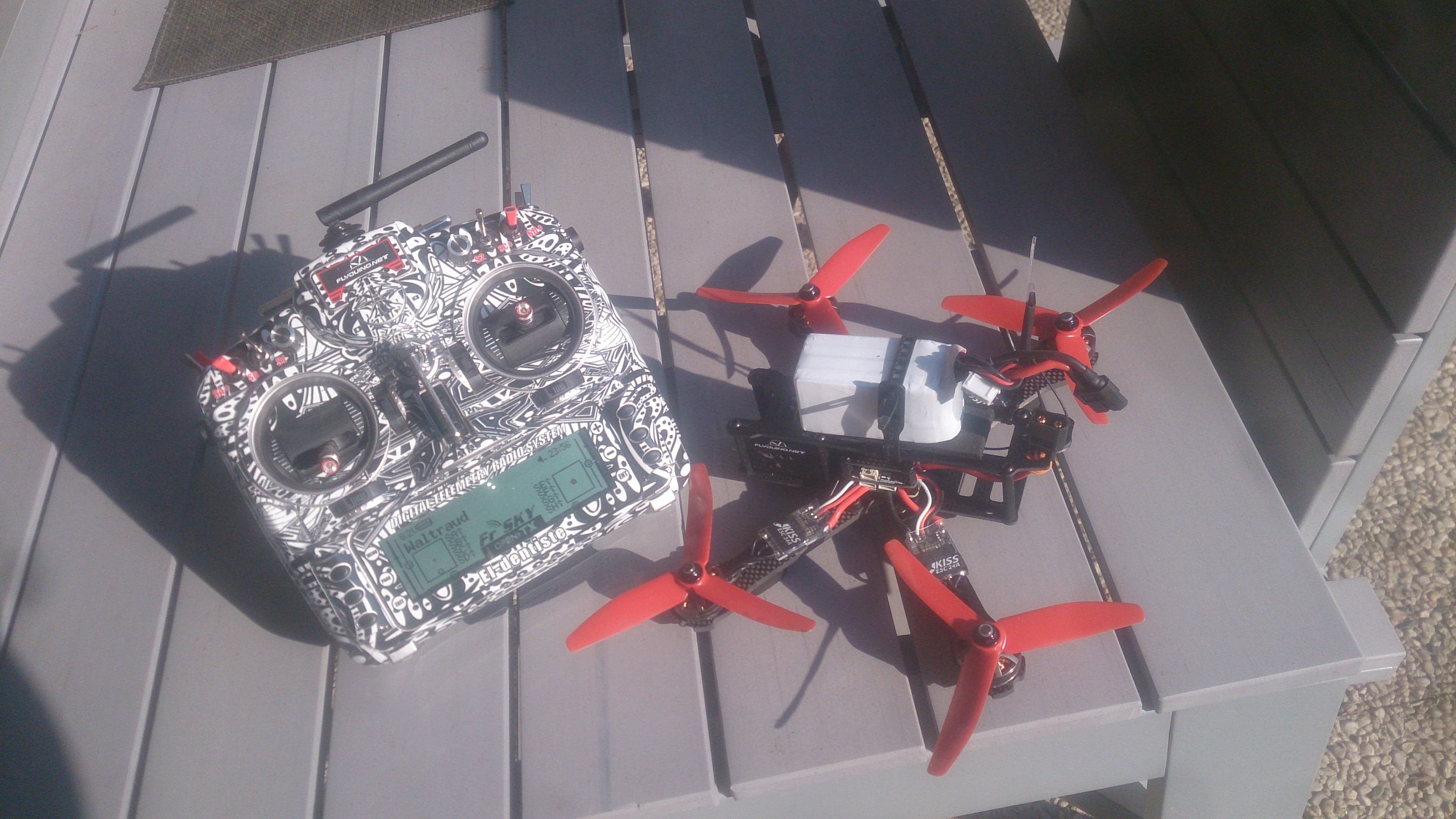

                  Aomway Antennen kommen noch. Props sind 5545, Motoren 2000kV, Akkus 4s 1300. CC3D mit betaflight 2.5.3.
                  Angehängte Dateien
                  Zuletzt geändert von fftunes; 18.03.2016, 23:51.

                  Kommentar

                  • sixchannel
                    Senior Member
                    • 10.11.2011
                    • 3258
                    • Paul
                    • Pfaffstätten

                    #54
                    AW: Race Copter Aufbau- und Bilder Thread

                    Sooo schöne Esc und dann ein cc3d warum testest du Spezi nicht mal eine kiss fc
                    Schöner Hammer!!

                    Kommentar

                    • fftunes
                      Senior Member
                      • 21.09.2014
                      • 1564
                      • Fabi

                      #55
                      AW: Race Copter Aufbau- und Bilder Thread

                      Zitat von sixchannel Beitrag anzeigen
                      Sooo schöne Esc und dann ein cc3d
                      Die liegen bei mir einfach so 'rum... hab noch 3 weitere die nix nützen betaflight macht das schon...

                      Kiss würde mich schon interessieren... aber dann gleich mit den 24a RE. Die Investition muss einfach noch ein wenig warten.

                      Kommentar

                      • Blade22
                        Member
                        • 30.06.2008
                        • 711
                        • Martin

                        #56
                        AW: Race Copter Aufbau- und Bilder Thread

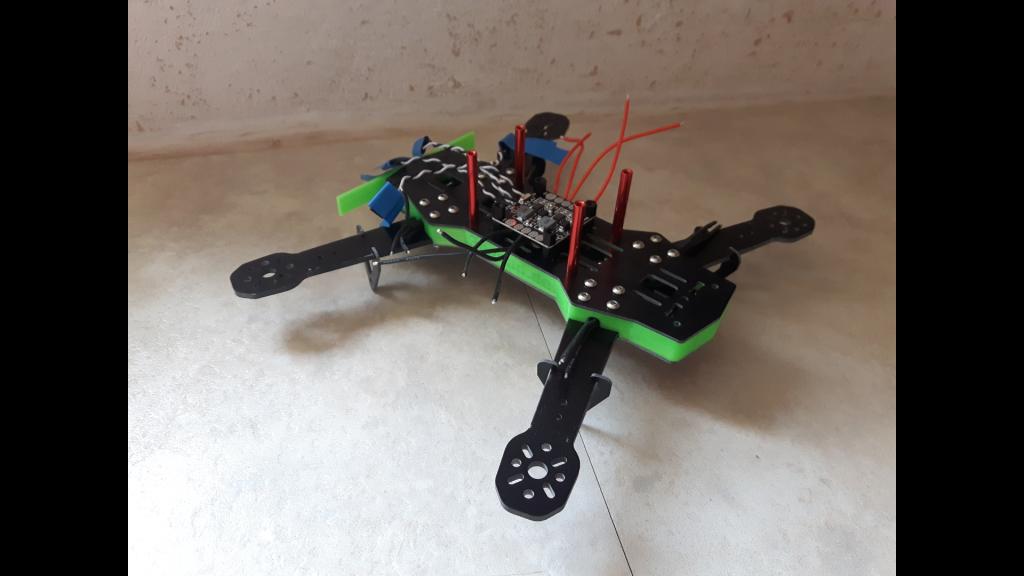

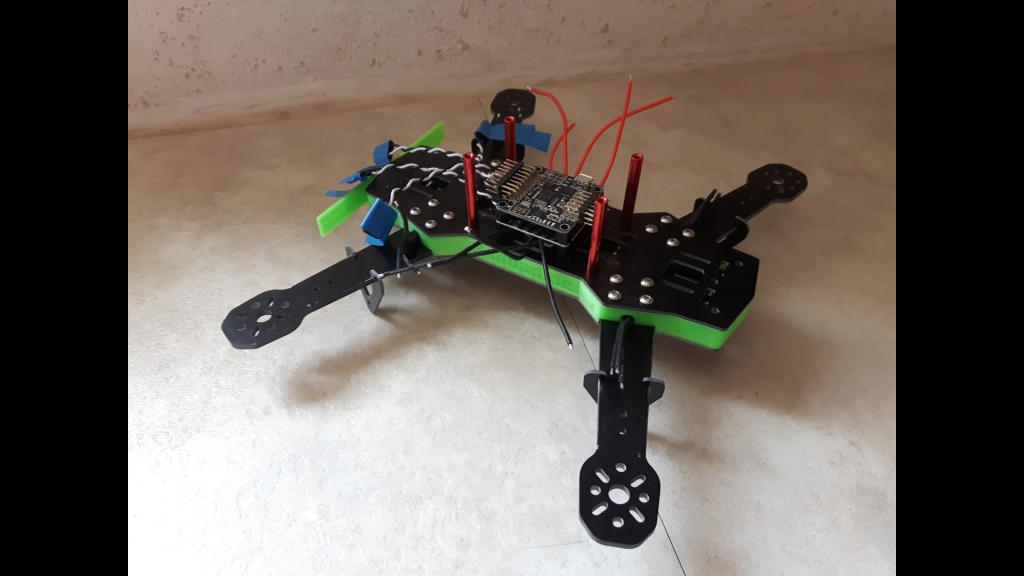

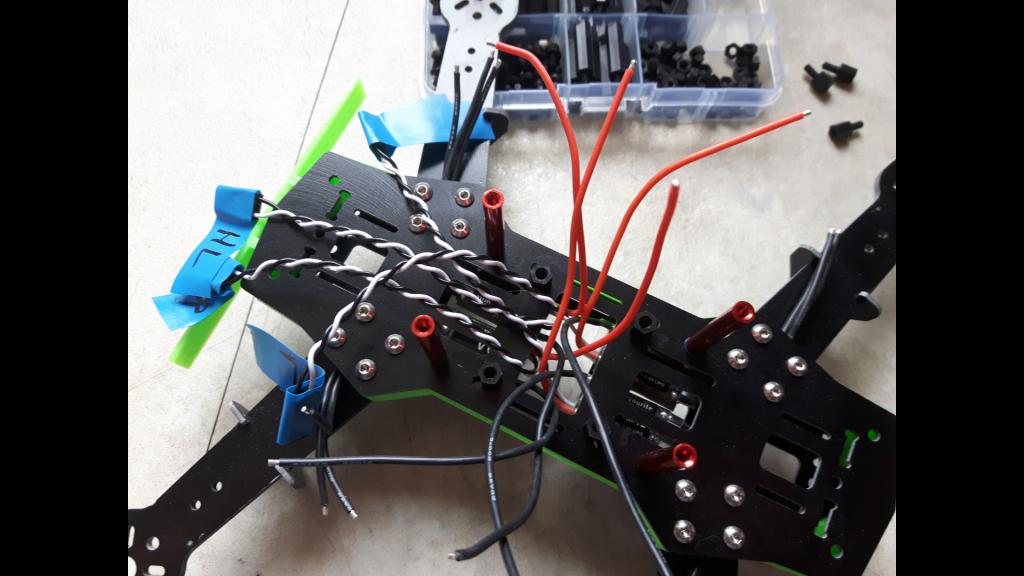

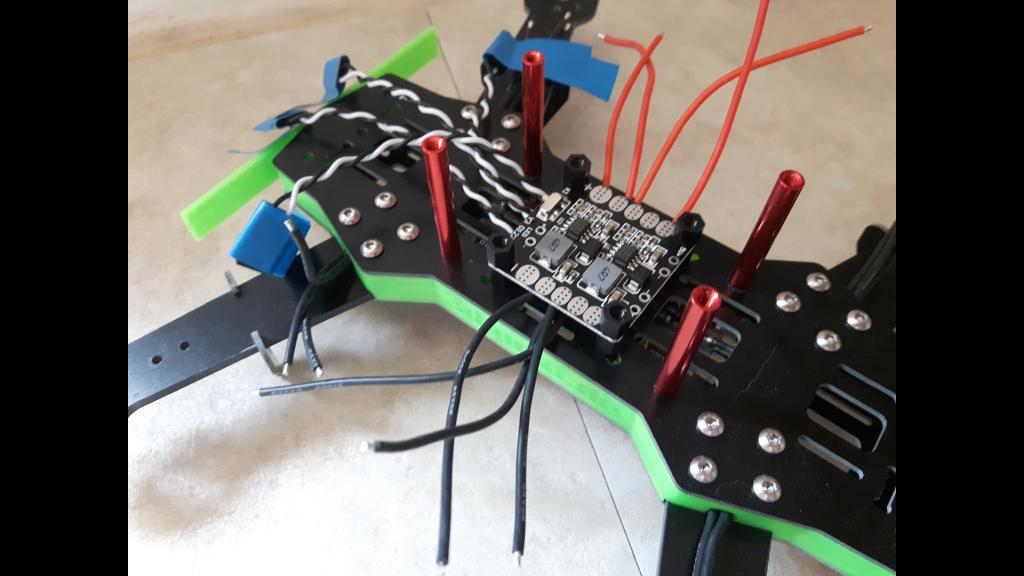

                        Hier schonmal die ersten Bilder von meinem neuen ZMR Race Quad
                        Angehängte Dateien
                        Viele Grü�e Martin

                        T - Rex 500X Dominator

                        Kommentar

                        • Alveran
                          Member
                          • 06.05.2012
                          • 634
                          • Michael
                          • Salzburg / AUT

                          #57
                          AW: Race Copter Aufbau- und Bilder Thread

                          Hier mal mein Leichtgewicht, wenn mal kein "Spotter" da is



                          Is n Eyefly Scout, 150mm MtM (schade das Nic aufgehört hat)
                          RCX 1407 - 3200KV
                          LittleBee 20A ESC
                          Naze32 rev5
                          Frsky X4R-SB, gestript
                          30x30 PDB board mit 5/12V BEC mit filter
                          Fatshark 600TVL Cam
                          Aomway TX25 VTX
                          HQ 3x3 und 3x3x3 Props
                          Läuft auf n BoltHV 500mAh 4S LiPo (aus 2x 2S zusammen gebastelt)

                          Leider gibts keine aufbau Bilder ... das teil war in ca 5h fertig xd
                          regards Mike
                          Rosewhite Leora V2- Saphira - Styx - Kraken K3 - all KISS

                          Kommentar

                          • davidross87
                            Gelöscht
                            • 29.06.2013
                            • 396
                            • paul
                            • Linz

                            #58
                            AW: Race Copter Aufbau- und Bilder Thread

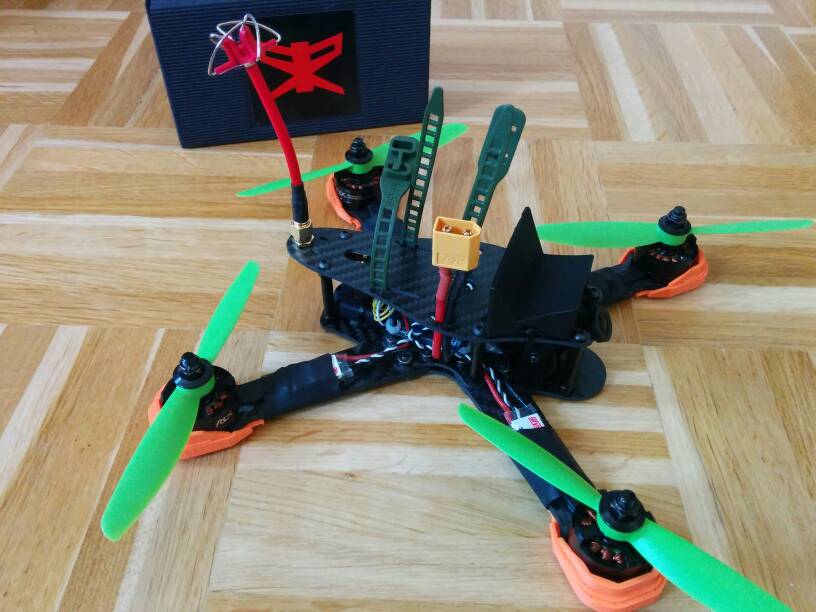

                            So habe nun mal provisorisch meinen Rr210 von rotoracer zusammengebaut.

                            Antrieb stammt aus meinem zmr
                            Final kommt noch ein anderer fpv tx rein und der Sat weicht einem diversity Sat mit langen Antennen.

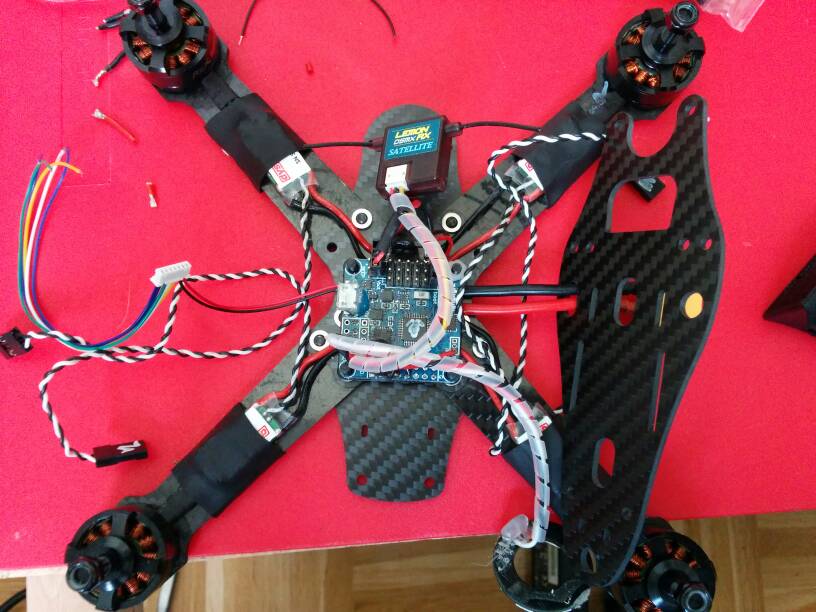

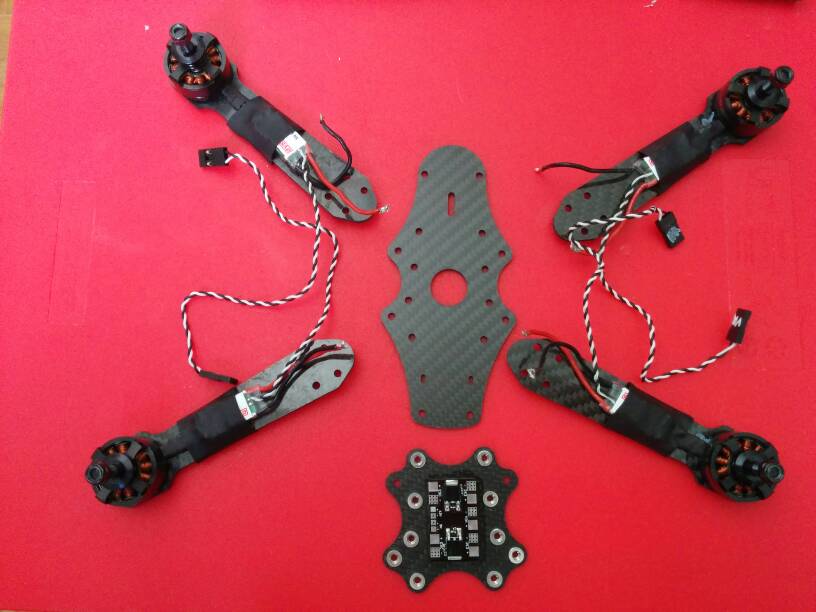

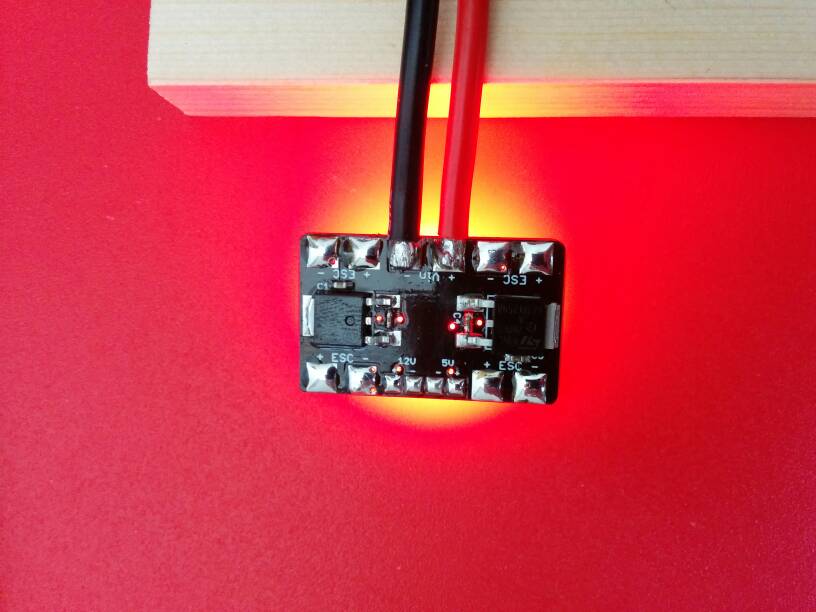

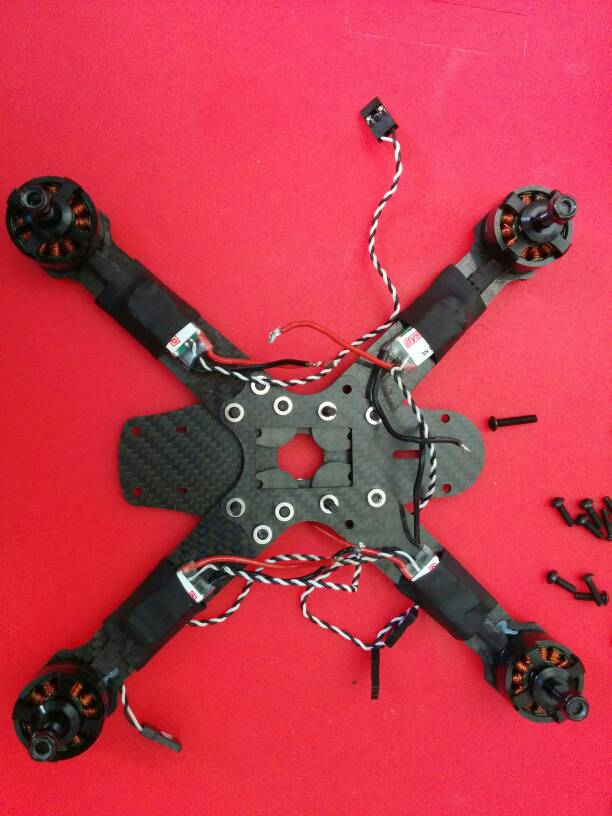

                            Hier der Aufbau
                            Klicke auf die Grafik für eine vergrößerte Ansicht

Name: uploadfromtaptalk1461345584707.jpg
Ansichten: 1
Größe: 49,3 KB
ID: 5323228
                            Klicke auf die Grafik für eine vergrößerte Ansicht

Name: uploadfromtaptalk1461345597194.jpg
Ansichten: 1
Größe: 57,9 KB
ID: 5323229
                            Klicke auf die Grafik für eine vergrößerte Ansicht

Name: uploadfromtaptalk1461345610292.jpg
Ansichten: 1
Größe: 47,0 KB
ID: 5323230
                            Klicke auf die Grafik für eine vergrößerte Ansicht

Name: uploadfromtaptalk1461345624420.jpg
Ansichten: 1
Größe: 67,3 KB
ID: 5323231
                            Klicke auf die Grafik für eine vergrößerte Ansicht

Name: uploadfromtaptalk1461345672732.jpg
Ansichten: 1
Größe: 74,8 KB
ID: 5323232
                            Klicke auf die Grafik für eine vergrößerte Ansicht

Name: uploadfromtaptalk1461345685457.jpg
Ansichten: 1
Größe: 62,6 KB
ID: 5323233
                            Klicke auf die Grafik für eine vergrößerte Ansicht

Name: uploadfromtaptalk1461345705584.jpg
Ansichten: 1
Größe: 58,7 KB
ID: 5323234

                            Ausstattung:
                            Rcx 2205 2350kv
                            Dys sn20
                            Flip32
                            Final foxeer 25mw fpv tx / derzeit eachine et200
                            HS 1177 Kamera
                            Aomway Antenne
                            Gewicht 325g ohne Akku, mit 1,3Ah 4S lipo sind es 475g.
                            Erstflug steht aus

                            Kommentar

                            • Liquid
                              Liquid

                              #59
                              AW: Race Copter Aufbau- und Bilder Thread

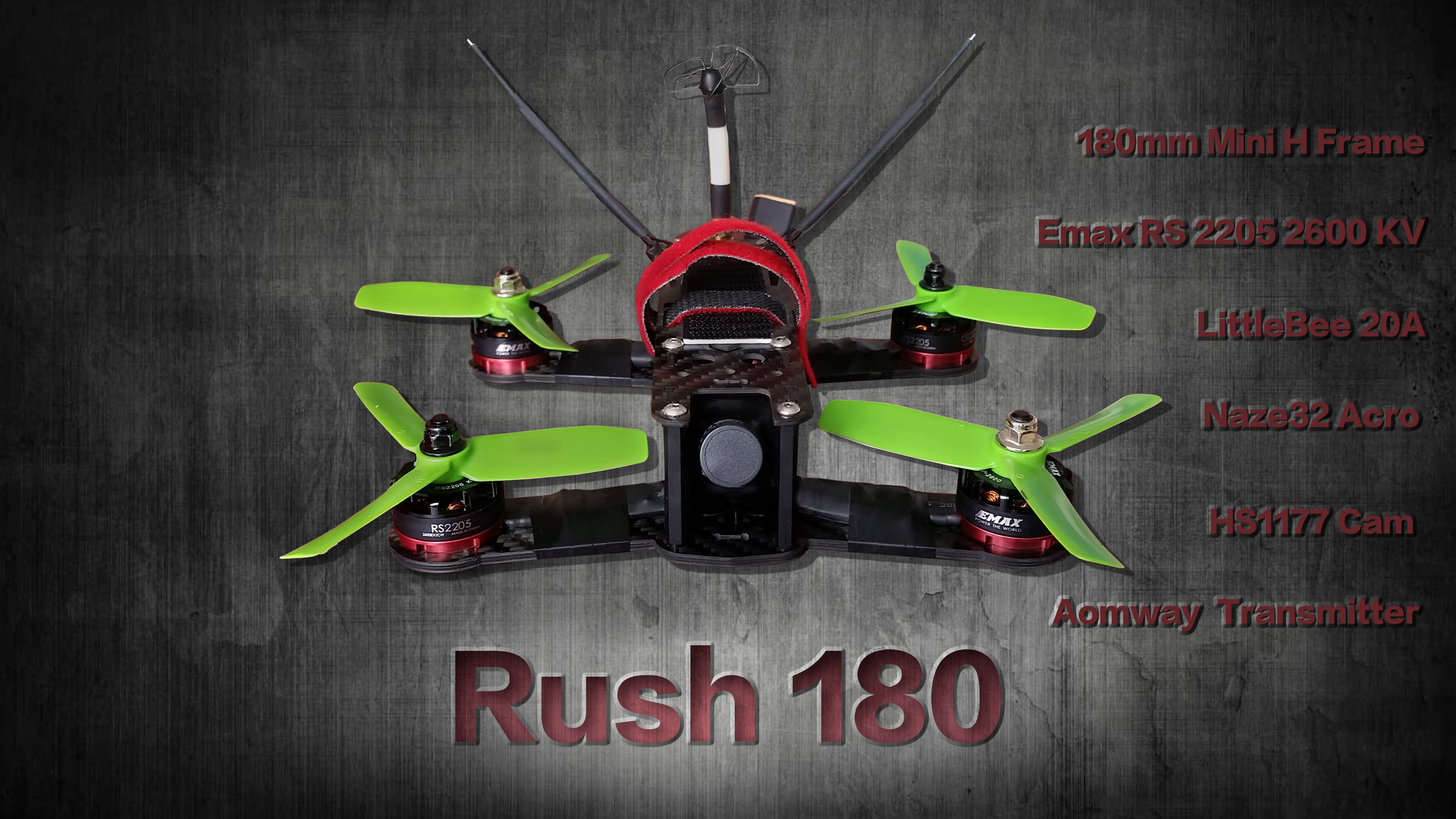

                              So... mein Rush 180..


                              Hatte vorher DYS 1806 Motoren drauf - ich finde, die hatten wenig Bums.. jetzt sind Emax RS 2205 2600 KV drauf. Der geht wirklich gut ab!!!
                              Angehängte Dateien

                              Kommentar

                              • sixchannel
                                Senior Member
                                • 10.11.2011
                                • 3258
                                • Paul
                                • Pfaffstätten

                                #60
                                AW: Race Copter Aufbau- und Bilder Thread

                                Zitat von Liquid Beitrag anzeigen
                                So... mein Rush 180..


                                Hatte vorher DYS 1806 Motoren drauf - ich finde, die hatten wenig Bums.. jetzt sind Emax RS 2205 2600 KV drauf. Der geht wirklich gut ab!!!
                                Gut ab? Der geht wie Sau!!! Is ja krank die Leistung
