[FPV] KDS - KYLIN 250/280 FPV Racer

[blade00]

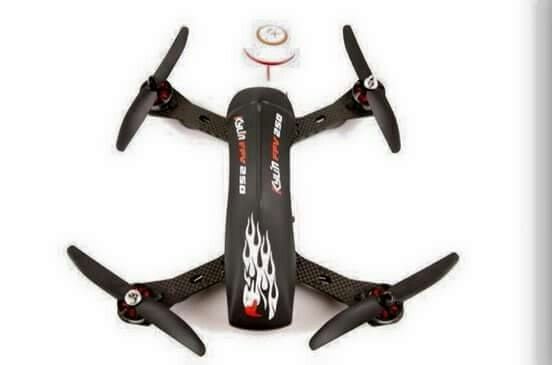

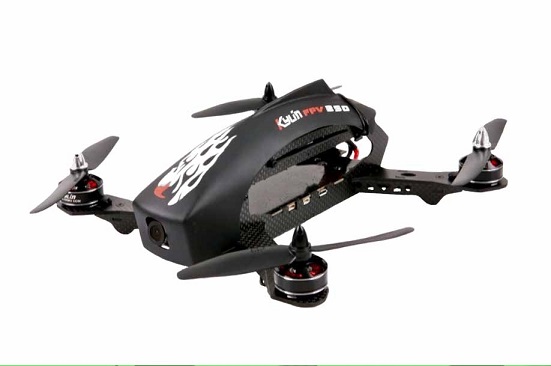

Ein neuer Racer erblickt die Welt. Gefällt mir vom Design her ganz gut. Die Haube sieht auch schick aus.

http://www.kylin250.com/

https://www.youtube.com/watch?t=58&v=f1RV_PJm6yI

[PETZE]

AW: KDS - KYLIN 250/280 FPV Racer

Das mit den Hauben,wird wohl langsam eine Modeerscheinung

[Yoshi]

AW: KDS - KYLIN 250/280 FPV Racer

Gestatten, Kylin 250 FPV
....eine Kurzvorstellung über den kleinen Racer, mit einigen Bildern und einer kleinen Zubehör-Liste.
Hier geht's zum Beitrag

[el-dentiste]

AW: KDS - KYLIN 250/280 FPV Racer

kommt da noch was interessantes bei der Vorstellung??
nix für ungut aberdas geschriebene . ist ja im netz lesbar. interessant wäre flugverhalten /osd/ gewichte /komponenten usw/ CC3d ? welche FW? gui fähig ? welche ? weil am eigenem sender müsste man ja auch was einstellen können . was sagt da das manual usw usw.
nich falsch vestehn ne werde mir das Teil nich holen wenn nur die haube. die Cam verstellung is schick. geht sicherlich auch per servo zu verstellen, hat beim landen Vorteile.

[blade00]

AW: KDS - KYLIN 250/280 FPV Racer

Warum sollte der Empfänger bei der ARF Version über einen S-BUS Ausgang verfügen? Reicht hier nicht ein normaler 6 Kanal Empfänger?

[blade00]

AW: KDS - KYLIN 250/280 FPV Racer

Das habe ich mal im Netz gefunden zum Kylin 250.

Hauptmerkmale:

Vormontierter FPV Racer der 250er Klasse.
Sehr stabiler und leichter Kohlefaser Frame.
Gut zugängliche Akkuposition, der Akku liegt direkt im Schwerpunkt.
Modulares Design, Wartungsarbeiten oder Reparaturen einfach durchzuführen.
20 A ESC speziell für FPV Racer entwickelt und auf einer Platine untergebracht.
2204-2300 KV (CW & CCW) BL Motoren, optimal abgestimmte Statoren und Magnete.
Gesamter Antriebsstrang mit hohem Wirkungsgrad für beste Leistung und Effizienz.


Lieferumfang ARF Version:

Kylin 250 kompletter CFK Frame / Chassis
5" Propeller
4 x 20A ESC auf einem zweitem PCB integriert
PCB mit CC3D, OSD und PMU
4 Motoren 2204-2300 kv
800 TVL HD-Kamera auf verstellbarer Halterung
Video TX 5.8 Ghz - Video Sender mit Antenne

Mich würde interessieren, ob man an die CC3D auch einen Spektrum Sat anschließen kann.

[Amok]

AW: KDS - KYLIN 250/280 FPV Racer

Ich glaub den nehm ich auch

[Yoshi]

AW: KDS - KYLIN 250/280 FPV Racer

Mich würde interessieren, ob man an die CC3D auch einen Spektrum Sat anschließen kann.

Ja kann man, ABER!
Beim Aktuellen PCB muss der Stecker vom Sat Umcodiert werden. (Zwei Leitungen müssen ihre Position tauschen)
Bei der nächsten PCB Revision soll das aber Korrigiert werden.

OSD CC3D wird mit "OpenPilot GCS" Konfiguriert.
Dazu gibt es am PCB den USB-Port.
Das Chassis ist voll aufgebaut, mit 250mm Armen. Dem Set liegen aber auch die 280mm Arme nebst 6Zoll Propeller bei.
Andere Arbeiten oder Programmierungen Entfallen dabei.

Jetzt noch etwas zu meinem Verlinkten Beitrag!
Das PCB des Kylin, kann auch über ein beiliegendes Kabel, Konventionell mit dem Empfänger verbunden werden. Es darf aber keine MISCH-Verbindung aufgebaut werden.
Also entweder (S-BUS/DSM2/DSMX) ODER Konventionell.

Leider kommen die Informationen, wie das Manual etc. nur verzögert rüber.
Wer sich die CC3D Software einmal ansehen möchte, kann sich diese unter dem Folgenden Link Downloaden.

http://www.openpilot.org/

[blade00]

AW: KDS - KYLIN 250/280 FPV Racer

Danke dir für die Info. Jetzt hätte ich noch gerne gewusst, ob man zwingend einen Empfänger mit S-Bus Ausgang benötigt? oder reicht auch ein normaler 6 Kanal Empfänger.

[Yoshi]

AW: KDS - KYLIN 250/280 FPV Racer

Hallo Markus,
Die Info steckte doch schon hier drin!

Jetzt noch etwas zu meinem Verlinkten Beitrag!
Das PCB des Kylin, kann auch über ein beiliegendes Kabel, Konventionell mit dem Empfänger verbunden werden. Es darf aber keine MISCH-Verbindung aufgebaut werden.
Also entweder (S-BUS/DSM2/DSMX) ODER Konventionell.

Aber hier noch einmal!
Ja es geht ein Normaler 6 Kanal Empfänger.
Die Pinbelegung am PPM/PWM Port ist wie folgt!
1 = GND
2 = +5V
3 = Ail
4 = Ele
5 = Thr
6 = Rud
7 = Aux1
8 = Aux2
Wobei ein AUX Kanal auf einen 3fach Schalter gelegt werden soll, um die Drei Flugphasen (Anfänger, Fortgeschritten, Experte) belegt sein soll.
Die Einstellungen/Zuordnungen so wie die Neutrall-Stellung erfolgt in der CC3D Software "OpenPilot GCS".

Weitere Infos plus einem Flug-Video folgen noch in einem Zweiten Beitrag.
Den Link werde ich dann auch HIER einstellen.

Nachtrag:
Folgende Akkus werden Empfolen!
1. Für Anfänger 3S 2200mAh 20C für Langen Flug
2. Für Fortgeschrittene Piloten 3S 1300-1500 40C für schnellen Flug
3 Für Experten 4S 1300-1500mAh 40C Für Maximalen Speed.

Wobei die Maximale mAh eines Akkus von der größe des Packs abhängt.
So lange die Maximalmasse des Akkus eingehalten werden, dürfte es auch ein 4S mit 5000mAH sein.

[fftunes]

AW: KDS - KYLIN 250/280 FPV Racer

Die Haube erleichtert wahrscheinlich einigen Helipiloten den Umstieg zum Multicopter...

[Amok]

AW: KDS - KYLIN 250/280 FPV Racer

Also entweder (S-BUS/DSM2/DSMX) ODER Konventionell.

Ui, ... das ist n bissl Mau, was Unterstützung für (digitale) Summensignale angeht :/

Aber wenn DSM2/DSMX ja schon drin ist, ist ja SRXL eigentlich auch kein Thema mehr.
Somit wären dann auch Graupner Hott, Multiplex und diverse Ableitungen (Mikado UDI, Jeti...) auch in der Lage mit kleinen Satelittenempfängern anzukoppeln.

Hoffentlich wird da noch nachgelegt ...

Die optimalste Art wäre ja die Implementierung eines bidirektionalen Protokolls (wie Jeti EX-Bus), so dass man auch gleich alle Einstellungen vom Sender aus erledigen kann...

[KayaM]

AW: KDS - KYLIN 250/280 FPV Racer

Zu den Unterstützten Formaten:

Es kann:
PWM / PPM / Futaba S-Bus und man kann auch mit Spektrum Sat den Racer steuern,
natürlich auch mit jedem x-beliebigem 6 Kanal Empfänger

Auf Kanal 5 liegt das Signal für das Umschalten der 3 Flugmodi
bei Modi 1 und 2 wird der Racer auf der Roll & Nickachse (sobald man den Stick los läst) stabilisiert und horizontal ausgerichtet.
Im Modi 3 fliegt er sich wie ein CP-Heli.

KDS liefert den Kylin 250 FPV mit einem 200mW Videosender aus, dieser ist bei uns illegal und darf nicht betrieben werden, daher werden alle Racer die über den deutschen Importeur vertrieben werden, mit einem 25mW Videosender ausgestattet.

Ich bin Gestern (beim Videodreh) das absolut erstemal mit einem Quadcopter geflogen und man sieht es auch
aber der Kylin 250 FPV macht süchtig und so konnte ich nicht widerstehen und hab mir gleich einen erworben

Video wird die nächsten Tage im RC Hobbystar Channel bei YouTube veröffentlicht, Link wird natürlich hier eingestellt

[KayaM]

AW: KDS - KYLIN 250/280 FPV Racer

So Leute, Video ist online:

Wenn Ihr zum Schluss geht, habe ich meine "Flugkünste" unter beweis gestellt
Geflogen wurde mit den 5" Propeller und einem 2200mAh 3S Lipo.
Da ich das erste mal mit einem Race Quad geflogen bin, habe ich nicht die Agilste Einstellung genommen, bei welcher auch Flips und Loopings möglich sind

https://www.youtube.com/watch?v=BM7ngykXwrM

[goone75]

AW: KDS - KYLIN 250/280 FPV Racer

So Leute, Video ist online:

Wenn Ihr zum Schluss geht, habe ich meine "Flugkünste" unter beweis gestellt
Geflogen wurde mit den 5" Propeller und einem 2200mAh 3S Lipo.
Da ich das erste mal mit einem Race Quad geflogen bin, habe ich nicht die Agilste Einstellung genommen, bei welcher auch Flips und Loopings möglich sind

https://www.youtube.com/watch?v=BM7ngykXwrM

Hallo Marcel,

welche Steigung haben die originalen Propeller (4 oder 4,5 Zoll)? Gibt es schon Erfahrungen zur Flugzeit mit den 2200ern Akkus?

In der englischen Anleitung war etwas zu lesen, dass - je nach verwendetem Empfänger - etwas an den Reglern gelötet werden müsste. Wie ist das zu verstehen? Musstest du da auch etwas machen?

Grüße, Michael
