Rage 210 neuer X Race Quad von Smartshapes

[samu]

AW: Rage 210 neuer X Race Quad von Smartshapes



Es tut sich was...

Edit: toll, tapatalk dreht mal wieder Bilder

[binolein]

AW: Rage 210 neuer X Race Quad von Smartshapes

Ist ganz schön voll geworden

Bin mal auf das Endergenis gespannt

Gruß
Thorsten

[samu]

AW: Rage 210 neuer X Race Quad von Smartshapes

Ist ganz schön voll geworden

Bin mal auf das Endergenis gespannt

Gruß
Thorsten

Danke nochmal fürs Frame

Ja ist ziemlich eng geworden und es passt in der Höhe Grad so alles rein.
Aber sonst gefällt mir der Quad - bis auf den Schrumpfschlauch - ganz gut.
Wenn das Wetter mitmacht ist dann morgen Erstflug )

[Tiefflieger]

AW: Rage 210 neuer X Race Quad von Smartshapes

Hi Thorsten,

hast du Bilder von einem vollständig aufgebauten Low-Rider-Frame?
Da wir es ja "noch" enger. Mich würde interessieren wie eng :-)

Gruß,
Martin

[binolein]

AW: Rage 210 neuer X Race Quad von Smartshapes

Samuel hat einiges an Zeugs da eingebaut, was ich nicht zuordnen kann außer dem GR von Graupner.

Vom vollständig aufgebauten LR habe ich gerade keine Bilder. Komm gerade mal wieder zu nix.

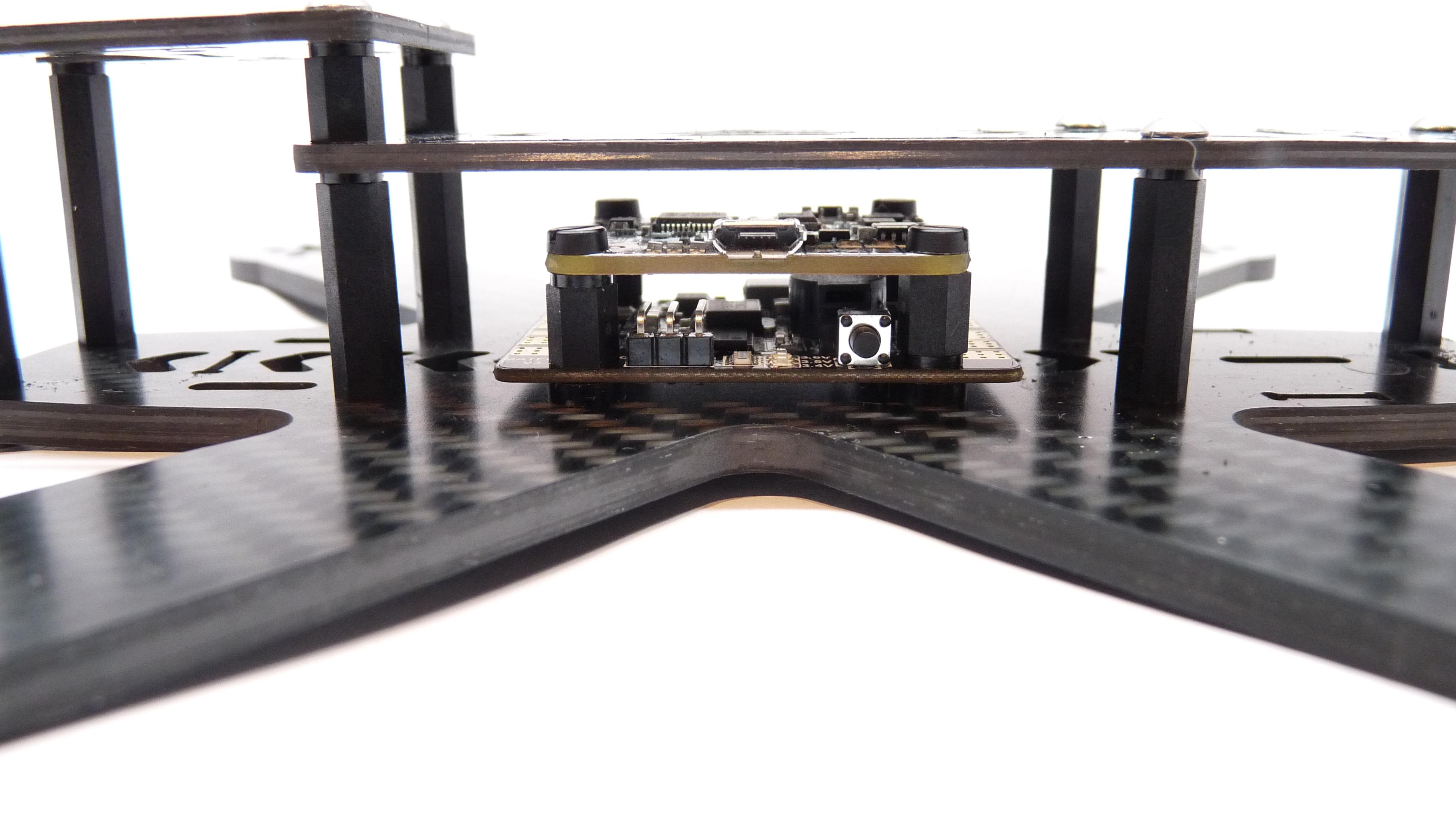

Es passt aber alles rein. Man muss bei den Komponenten da auch auf die Maße etwas achten. Ein Bild habe ich gerade mal vom Turm geschossen.

Da ist unten das große Matek PDB inkl OSD Funktion, obendrauf eine Naze.
Kiss passt da ebenso. Nach hinten komm dann der VTX (z.B (Aomway, Eachine evtl ein Unify) unter das Top und der RX (z.B ein Futaba R6303SB mit Gehäuse) dann nach unten.

Das geht wohl eng zu aber es passt rein

Ansonsten muss man Rage/Rave als normale Flat Version nehmen.

Gruß
Thorsten

[samu]

AW: Rage 210 neuer X Race Quad von Smartshapes



So viel habe ich eigentlich auch nicht drin.

Wobei man das OSD eigentlich auch hinter die Kamera kleben könnte, einen kleineren Empfänger nutzen könnte und den Empfänger hinterm Turm zusammen mit dem Sender befestigen könnte...

[Mofi]

AW: Rage 210 neuer X Race Quad von Smartshapes



Hallo zusammen,
So in etwa sieht's aus in einem Rage 210 LR mit einem PDB und FC Stack. Als FPV Sender ist ein ET200 verbaut. Empfänger ist ein gestrippter Frsky X4r der vorne unter der Cam / PDB liegt.

Bei Bedarf mache ich gerne noch Detail Bilder.

Und ja ich habe lange gepuzzlet damit alles passt

Grüße
Moritz

[binolein]

AW: Rage 210 neuer X Race Quad von Smartshapes

Ist ein sauberer Aufbau geworden.

Eine andere Variante könnte so aussehen.
Die Platte hinten weg lassen und den VTX mit der Antenne direkt und dem Top mit Kabelbindern befestigen. Sieht man immer öfter so.
Dann ist noch mehr Platz für den RX.



Gruß
Thorsten

[helipower59]

AW: Rage 210 neuer X Race Quad von Smartshapes

So viel habe ich eigentlich auch nicht drin.

Wobei man das OSD eigentlich auch hinter die Kamera kleben könnte, einen kleineren Empfänger nutzen könnte und den Empfänger hinterm Turm zusammen mit dem Sender befestigen könnte...

Warum lässt du diesen häßlichen Schrumpfschlauch nicht weg und umwickelst die ESC mit Isoband. Sieht sauber aus und hält dicht.

[samu]

AW: Rage 210 neuer X Race Quad von Smartshapes

Warum lässt du diesen häßlichen Schrumpfschlauch nicht weg und umwickelst die ESC mit Isoband. Sieht sauber aus und hält dicht.

Wenn du zwei Seiten zurückblätterst, siehst du dass ich da geschrieben habe, dass der Schrumpfschlauch total schlecht ist und beim Schrumpfen aufgerissen ist.

Isoband will ich nicht, da ich gerne die LEDs sehen will. Darum muss ich schauen dass ich nächste Woche so selbstverschweißendes Band kaufe. Würth hat

[helipower59]

AW: Rage 210 neuer X Race Quad von Smartshapes

Isoband will ich nicht, da ich gerne die LEDs sehen will.

Ok wenn dir das wichtig ist . Frag mich was ihr da so dran findet die LED zu sehen. Naja muss jeder selbst wissen. Mir ist wichtiger das er gut geht und keine Probleme macht.

[samu]

AW: Rage 210 neuer X Race Quad von Smartshapes

Ok wenn dir das wichtig ist . Frag mich was ihr da so dran findet die LED zu sehen. Naja muss jeder selbst wissen. Mir ist wichtiger das er gut geht und keine Probleme macht.

Naja, ob isoband oder anderes Band ist ja das gleiche

Wobei selbstverschweißendes Band dicker ist, und somit die ESCs besser schützt
Also doch nicht das gleiche [emoji13]

[helipower59]

AW: Rage 210 neuer X Race Quad von Smartshapes

Wobei selbstverschweißendes Band dicker ist, und somit die ESCs besser schützt

Wie bringe ich mehr Gewicht in den Racer :-)
Wie kommst du denn jetzt zur zeit an die ESC wenn gelötet werden sollte ?

[samu]

AW: Rage 210 neuer X Race Quad von Smartshapes

Wie bringe ich mehr Gewicht in den Racer :-)
Wie kommst du denn jetzt zur zeit an die ESC wenn gelötet werden sollte ?

Das ist auch ein Argument.

Im Moment gar nicht. Aber das ist halt mein erster Racer mit ESCs auf den Armen und deshalb hab ich halt nur Schrumpfschlauch hier gehabt.

[el-dentiste]

AW: Rage 210 neuer X Race Quad von Smartshapes

würde auch nicht doppel und dreifach schrumpfi drüber machen. einfach nur etwas länger wie esc, darunter dann ein stück klares dickes doppelklebeband fertig. vor dem schrumpfen dreh richtung prüfen. dann muss man eigentlich nie wieder drann an das ding.
