Baubericht Goblin 500

[Alter Knacker]

AW: Baubericht Goblin 500

Oh - Grüße an Pascal

@thomas...werd ich Susanne und Pascal ausrichten wenn wir wieder zusammen kommen

[BladeMaster]

AW: Baubericht Goblin 500

Hallo Olaf,
so habe ich es gemacht, denke ist so richtg habe ihn mit Pascal zusammen aufgebaut...Grüßle vom alten Knacker

Die abgeschrägten Gegenstücke müssen bei einigen Servos zum Zentrum zeigen da es sonst eine
Kollision mit dem Zentralstück gibt. Außen sind sie nicht nötig.

Hier als Beispiel bei den Futaba BLS 153.

Grüße,
Dirk

[thomas1130]

AW: Baubericht Goblin 500

So - Verkabelung fertig - sieht gut aus

Kleines "Problem" - mein Multimeter zeigt vom Heck bis Motorplatte leider keinerlei Verbindung..
Wie habt ihr das mit dem Potentialausgleich gemacht - oder ist das bei Goblin 500 nicht so (überlebens)wichtig?

[don_king]

AW: Baubericht Goblin 500

Gar keine Verbindung? Auch nicht bei Widerstandsmessung?

Gruß Stefan

[thomas1130]

AW: Baubericht Goblin 500

Absolut gar keine

Verwundert mich auch nicht so - vorne wird der Boom mit den Plastikschrauben gehalten - hinten ist der Doppelkleber innen, und außen der Lack vor dem CFK Heck - da gibt es halt nicht viel, was leiten könnte..

Muss noch mal schauen - vielleicht kann man ja irgendwo leicht den Lack abkratzen.

[BladeMaster]

AW: Baubericht Goblin 500

Wenn ich mit der Messspitze vorne im Heckausleger herumstocher habe ich eine Verbindung zur Finne, Widerstand etwa 5 Ohm.

Von der Finne nach vorne zur grossen Aluplatte besteht keine leitende Verbindung, nicht mal im Mega Ohm Bereich.

Ich wede mal den Heckausleger dort wo er unter der Aluplatte klemmt und an gleicher Position
auch die Aluplatte leicht anschleifen.

Die Aluplatte selber scheint eine Oxidschicht zu haben, erst wenn man kräftig mit den Messspitzen
drauf drückt ist die Aluplatte leitfähig.


Gruss,
Dirk

[Alter Knacker]

AW: Baubericht Goblin 500

Absolut gar keine

Verwundert mich auch nicht so - vorne wird der Boom mit den Plastikschrauben gehalten - hinten ist der Doppelkleber innen, und außen der Lack vor dem CFK Heck - da gibt es halt nicht viel, was leiten könnte..

Muss noch mal schauen - vielleicht kann man ja irgendwo leicht den Lack abkratzen.

Hallo Thomas,
soweit ich von Pascal informiert bin, ist der Riemen so hergestellt das es zu keinerlei statischen Aufladungen mehr kommen kann...herzliche Grüßle vom alten Knacker

[Darko]

AW: Baubericht Goblin 500

So Freunde, sorry das es jetzt erst weitergeht.
Frau hatte Freitags andere Pläne und am Wochenende war ausgiebiges fliegen angesagt

Daher geht es nun weiter.

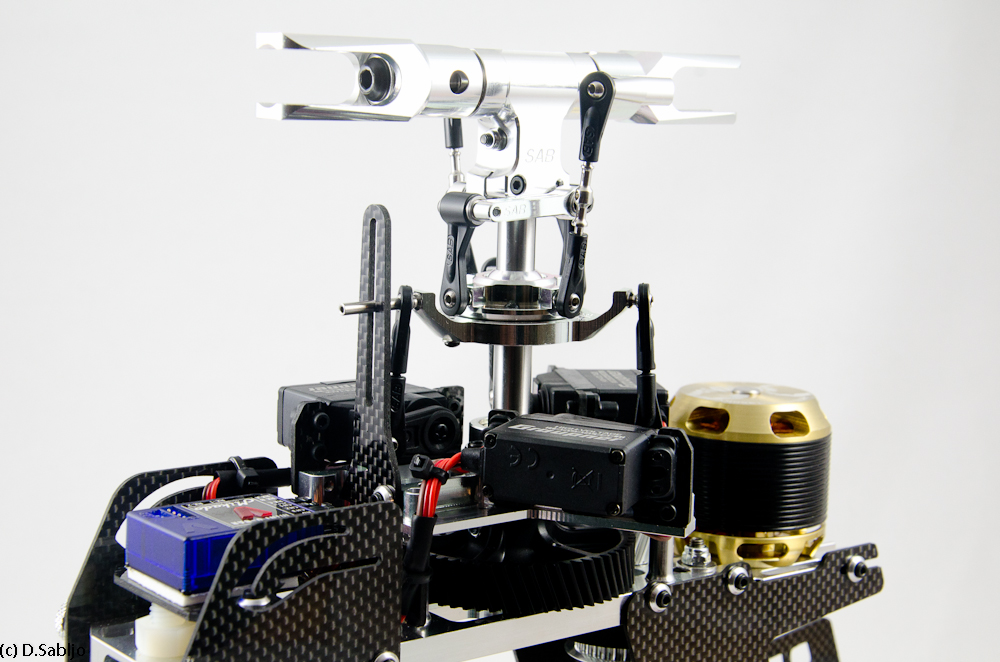

Ich habe nun die komplette Elektronik drin. Es fehlen noch die Linus Power Caps. Hoffe die sind bald lieferbar.
Ansonsten alles drin, und dem geübten Auge wird vielleicht auffallen das der Motor nochmal raus muß, da ich die Welle nicht genügend gekürzt hatte

Also nun zum Elektronikeinbau.

Die Servokabel so gut es irgendwie geht verlegt.

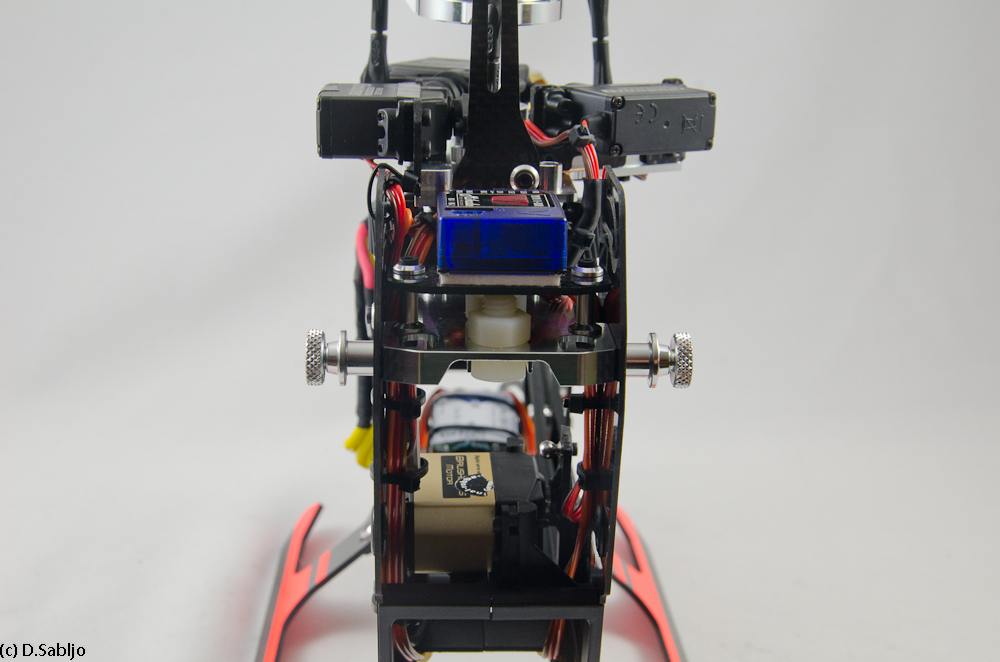

Hinten wie in der Anleitung das überschüßige Kabel in einer Schlaufe verlegt.

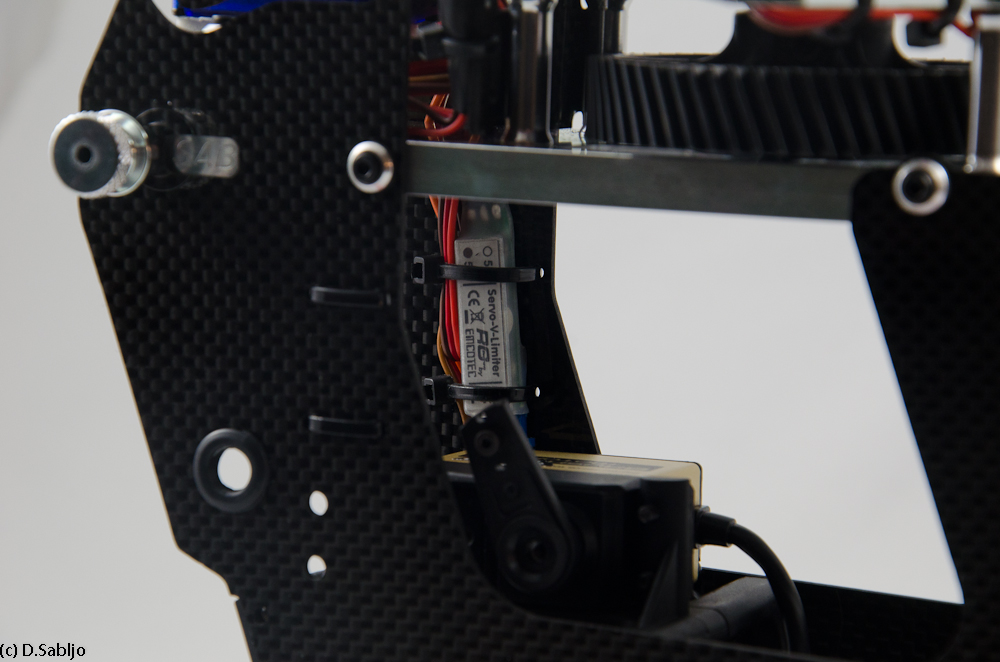

Dazu noch den Emcotec V-Limiter für das Heckservo dazu

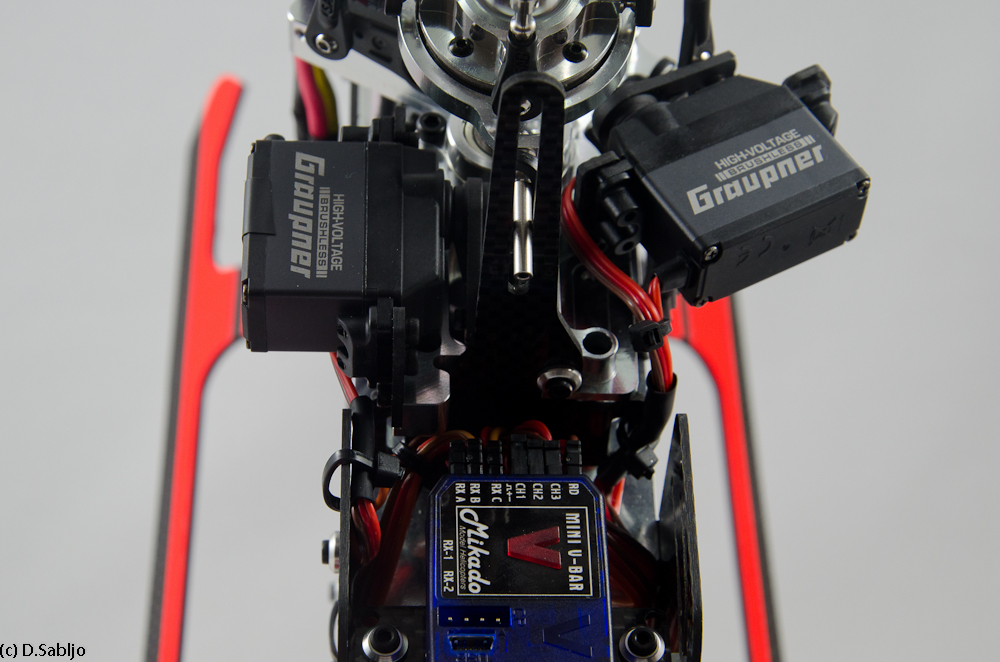

Und hier nochmal von Oben auf das mini Vstabi



Ich habe ja den YGE 120LVK verbaut mit eingebauten Drehzahlreglerausgang.
Da ich mir nen Wolf gesucht habe auf der Vstabi Seite hier nochmal kurz die Belegung.

RX-B -> Master Kabel vom YGE
RX-A -> Orangenes Signalkabel vom YGE muß hier an das Braune Kabel am mini Vstabi
RX-C -> Versorgung vom Slavekabel (Rot/Braun) vom YGE und hier werde ich mittels Y-Kabel noch die Linus Power Caps dran machen.

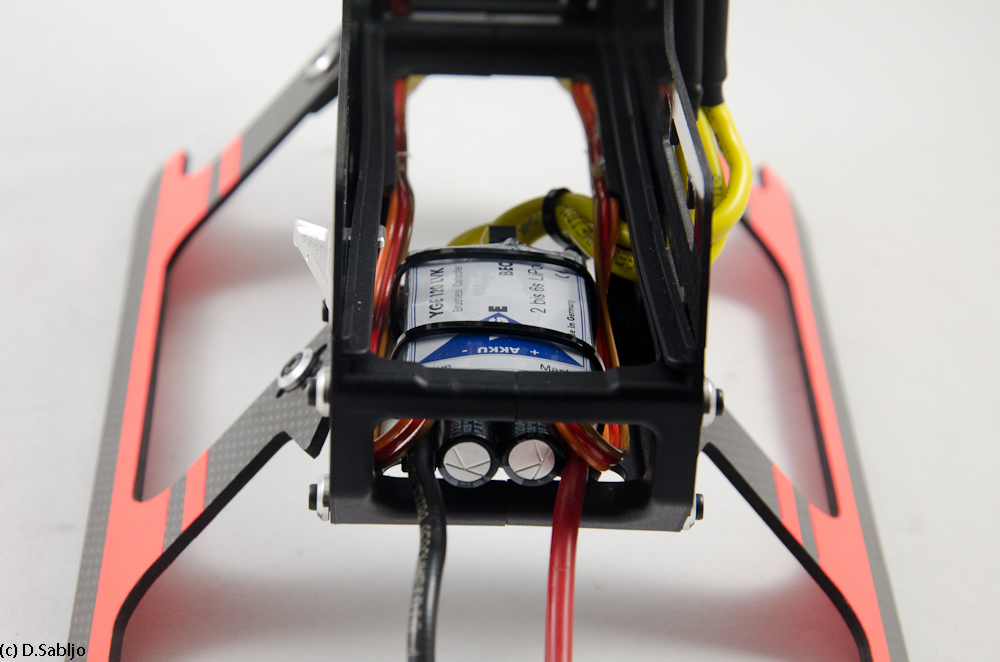

Den YGE habe ich vorne so angebracht:

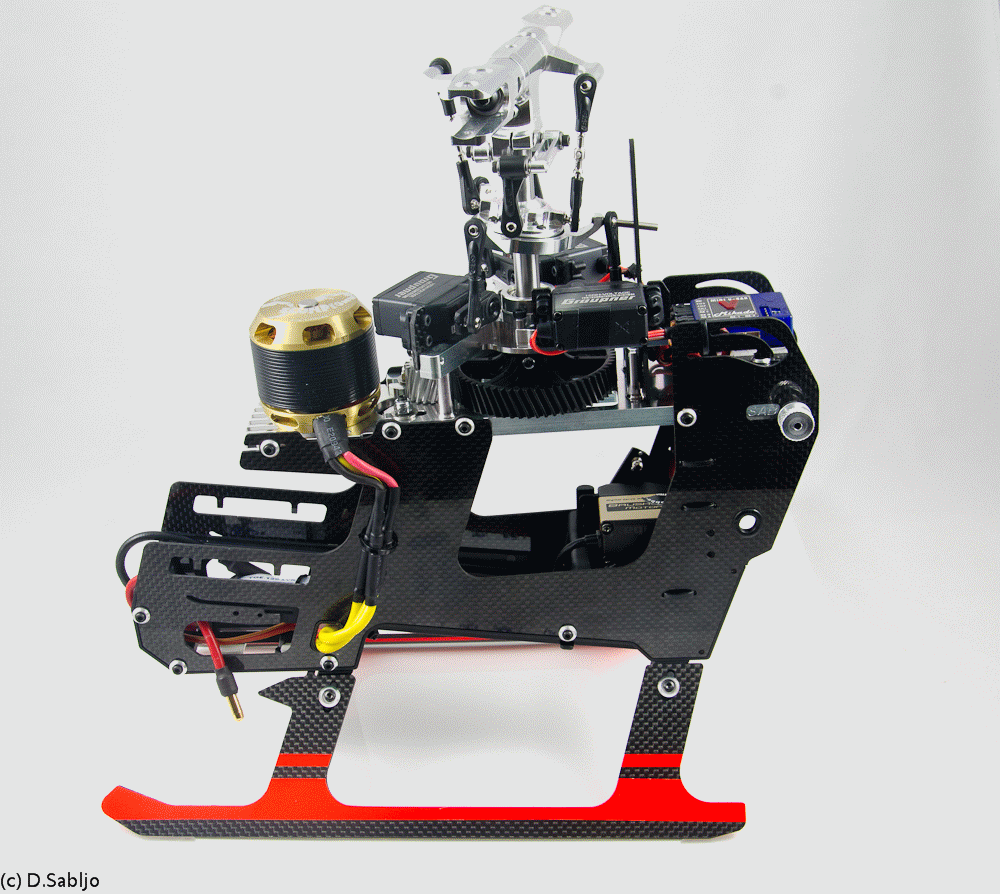

Und das ganze dann noch in der 360° Ansicht:




Ich lade gerade noch das Interaktive 360° Bild hoch.. das reiche ich dann nach

Die Spektrum Satelliten montiere ich dann sobald das Heck dran ist.

[taurus74]

AW: Baubericht Goblin 500

Vielen Dank für deine genialen Bilder!

...Den YGE habe ich vorne so angebracht:...

Mein Tip: nimm die Kabelbinder-Verschlüsse seitlich nach oben -

unterhalb der Reglerbefestigung stehen sie sonst an der Haube an - die Haube wird (unnötig) nach unten gezogen und im schlimmsten Fall streift so Dein Motor an der Haube!

(Hatte den YGE anfangs genauso montiert...)

[Darko]

AW: Baubericht Goblin 500

Super danke für den Tip!
Werde ich direk korrigieren!

[Darko]

AW: Baubericht Goblin 500

Hier noch das Interaktive 360° Bild des Elektronikeinbaus:

Goblin 500 Elektronic

So Heck kann ich noch nicht montieren, da die Heckschubstange noch trocknen muß.
Daher noch die letzten Bilder.
Der nächste Bauschritt ist die Fertigstellung des Hecks.

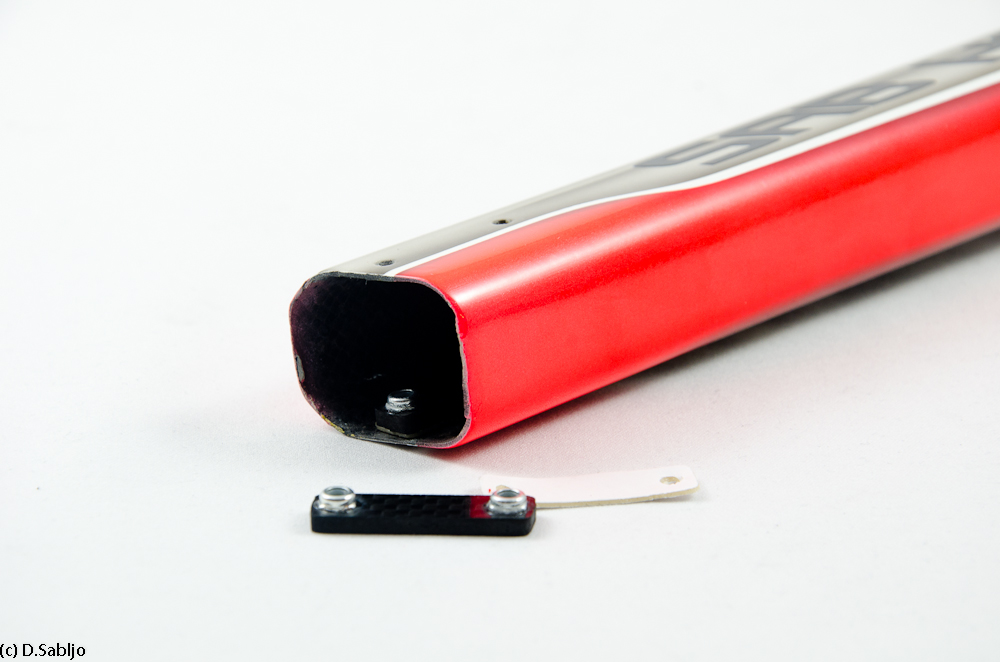

Es werden erstmal kleine CFK Plättchen mit eingelassenen Stopmuttern hinten mit Doppelseitigem Klebeband eingeklebt:

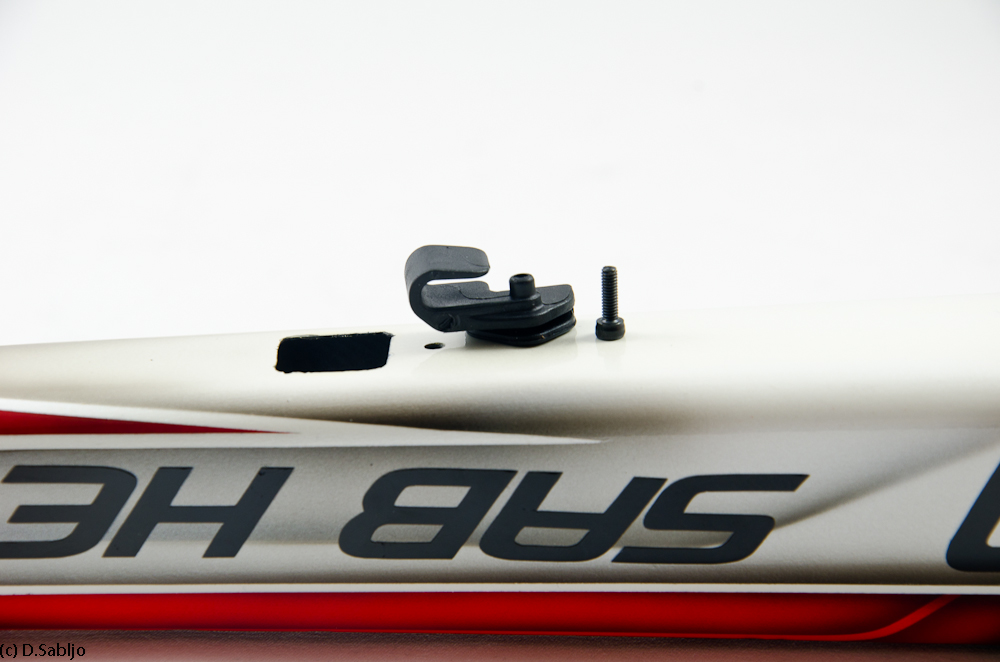

Danach dann noch die Halterung der Schubstange mit einer Schraube befestigen

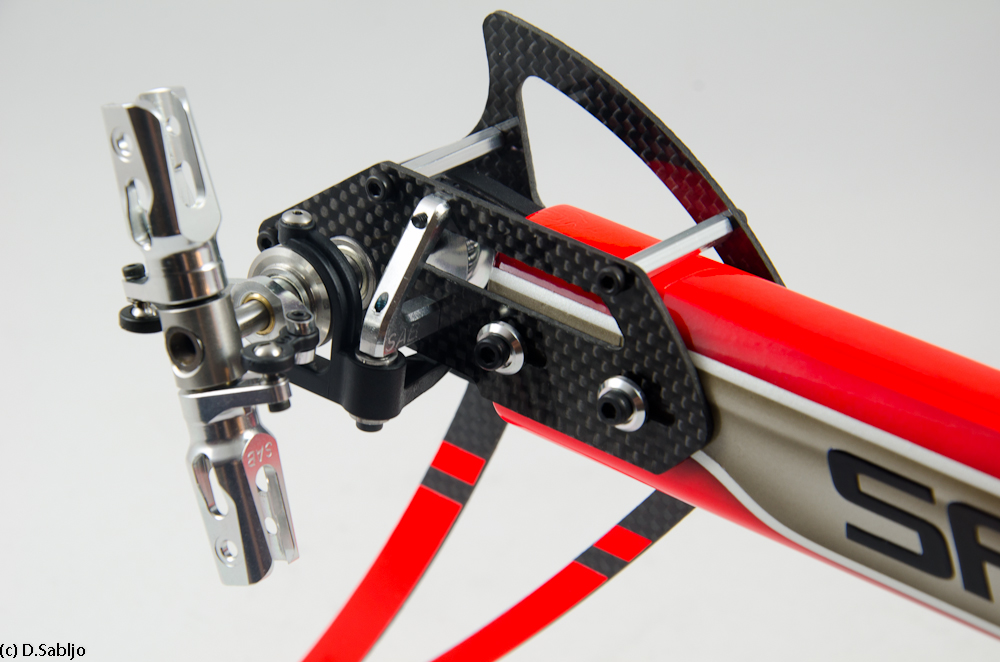

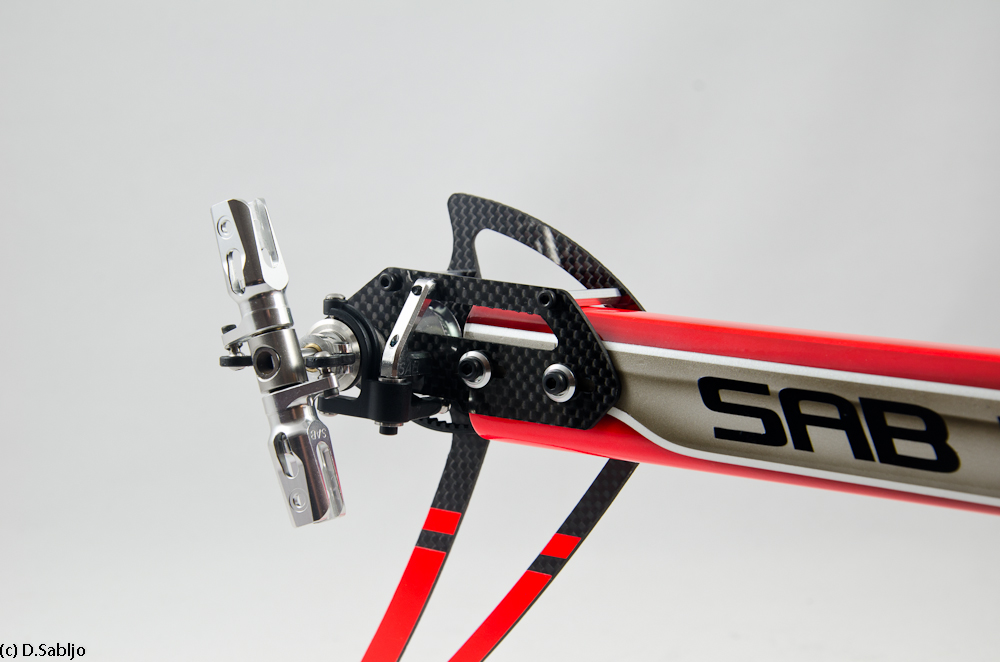

Und zu guter letzt das fertig montierte Heck anschrauben
Die Schlitze dienen dann dem Spannen des Riemens.

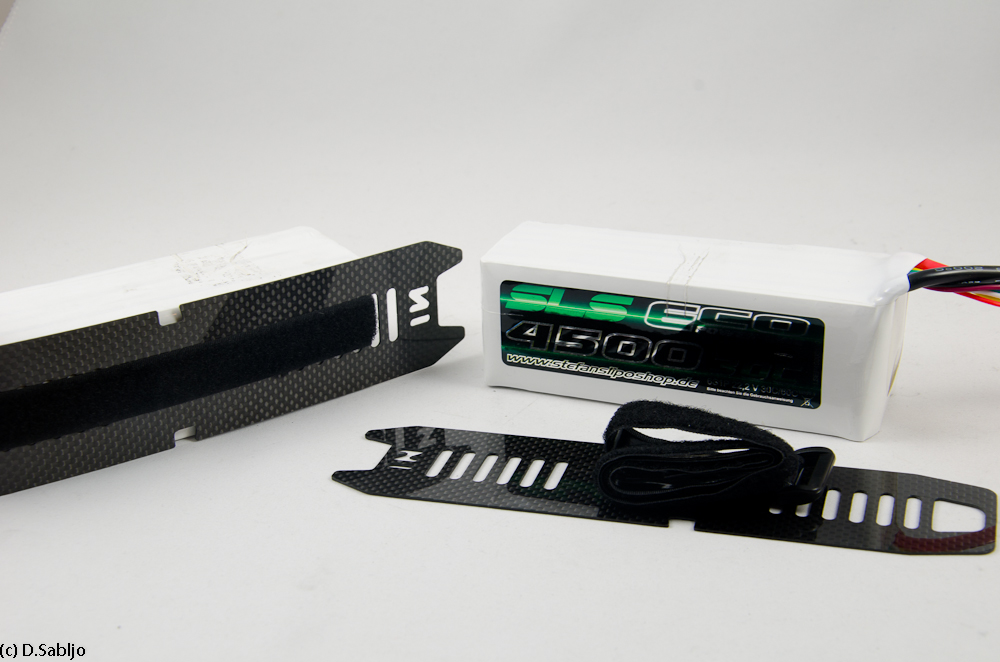

Der Akku wird ja mittels einer Schiene im Goblin befestigt.
Sehr schöne Lösung wie ich finde. Es waren 2 Schienen und 2 Klettbänder dabei.

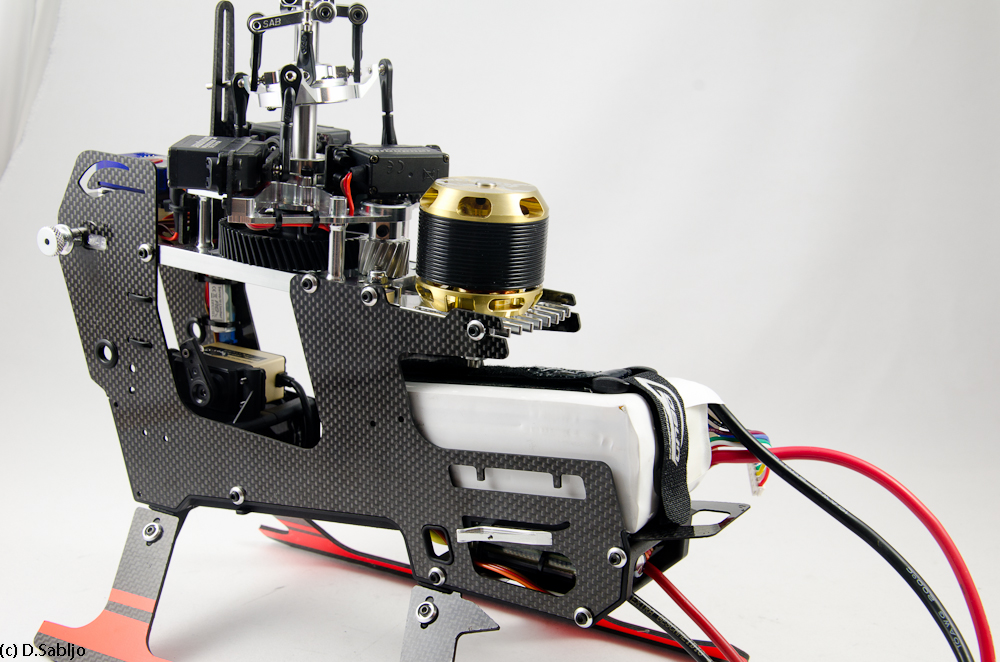

Meine 4500er SLS EP passen gerade so rein



Sooo genug für heute.. morgen geht es weiter mit der Fertigstellung.

[Stephan Lang]

AW: Baubericht Goblin 500

Darko, schau dir den Kabelbinder der Motorkabel nochmal an.. habs auch schon bei Tipps&Tricks geschriebeb.... habs auchs o gemacht wie du.. soll ja "Hübsch" sein... dabei hab ich mir dann fast den Akku aufgeschlitzt... natürlich erst bermerkt beim rausnehmen... und gesehen das dann so ein komischer Strich/Kerbe da seitlich ist ...

[Darko]

Re: Baubericht Goblin 500

Moin Stephan,

Danke
Den hab ich gestern Abend schon umgelegt... Vergessen zu schreiben... Der Akku ging sonst gar nicht rein wegen dem Verschluss

[redfelix]

AW: Baubericht Goblin 500

Ein extrem toller Baubericht-Danke

lg Chris

[luckyamd]

AW: Baubericht Goblin 500

Ein Super Baubericht und sehr schöne Bilder.Da freue ich mich,wenn ich meinen Goblin habe und auch Bauen kann.
Gruß Klaus
