Baubericht Minicopter Diabolo

[Aussenläufer]

AW: Baubericht Minicopter Diabolo

hi,
Glocke einfach neu lackieren?
vg
ralf

[HeliCarsten]

Die Glocke ist aber von Haus aus eloxiert, dass dann zu lackieren dürfte schlimmer aussehen als ein paar Kratzer.

[coolflyer]

AW: Baubericht Minicopter Diabolo

So denk ich mir das auch. Oder ich mach nen Airbrush drauf DD

[Landwirt]

AW: Baubericht Minicopter Diabolo

Erhöht bestimmt das Drehmoment kurtzzeitig .
Wenn du willst schick mir deine Glocke , also die deines Motors dann zieh ich sie ab auf der Drehma
gruss Timo

[coolflyer]

AW: Baubericht Minicopter Diabolo

Na das wird aber erst in der kalten Jahreszeit... ohne Glocke hat er zu wenig Leistung
Aber danke für das Angebot, ich komm drauf zurück

[Landwirt]

AW: Baubericht Minicopter Diabolo

kein problem , da hab ich auch mehr zeit

[Aussenläufer]

AW: Baubericht Minicopter Diabolo

Die Glocke ist aber von Haus aus eloxiert, dass dann zu lackieren dürfte schlimmer aussehen als ein paar Kratzer.

die glocke ist aus stahl, die kann nicht eloxiert sein, ist lackiert oder kunststoffbeschichtet.
ich hab schon ne glocke lackiert, hat besser ausgesehen als vorher ;-)

[RALF B.]

AW: Baubericht Minicopter Diabolo

die glocke ist aus stahl, die kann nicht eloxiert sein

...oder Kadmiert...

[Aussenläufer]

AW: Baubericht Minicopter Diabolo

...oder Kadmiert...

musste ich jetzt googeln....;-)
aber es ist was dickeres.

[Darko]

AW: Baubericht Minicopter Diabolo

also nächster Schritt war der Heckrotor.

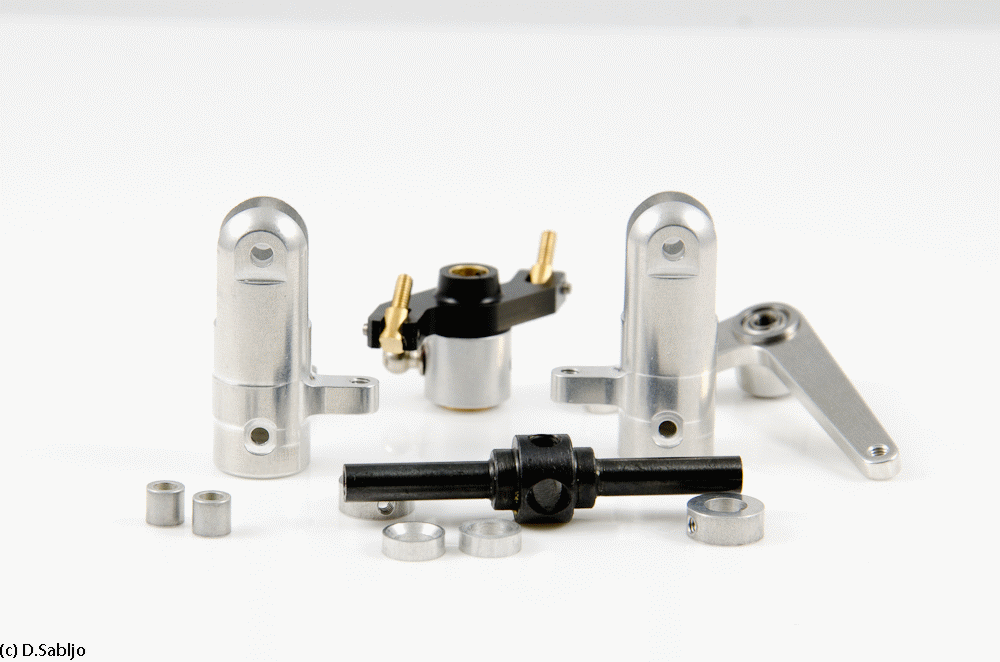

Erstmal alle Teile die man braucht:





Vom Aufbau ähnlich dem Hauptrotor aufgebaut.

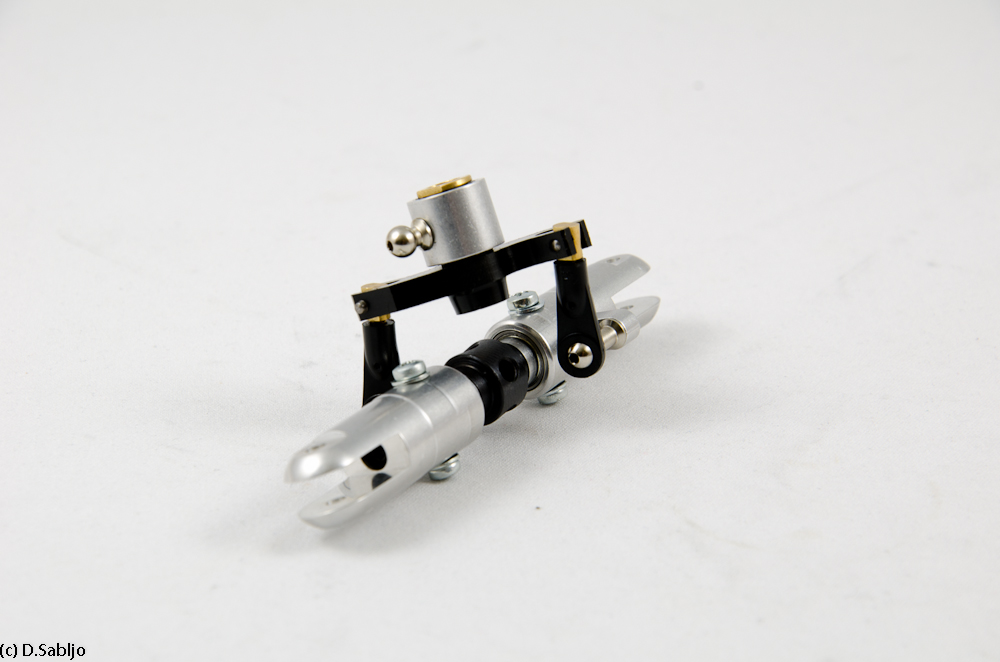

Erst werden alle Lager, Passcheiben und Halteringe aufgeschoben, dann die Blatthalter drübergeschoben und mit 2 Schrauben je Blatthalter gesichert.
Die Heckblatthalter bestehen aus 2 Radial und einem Axiallager.

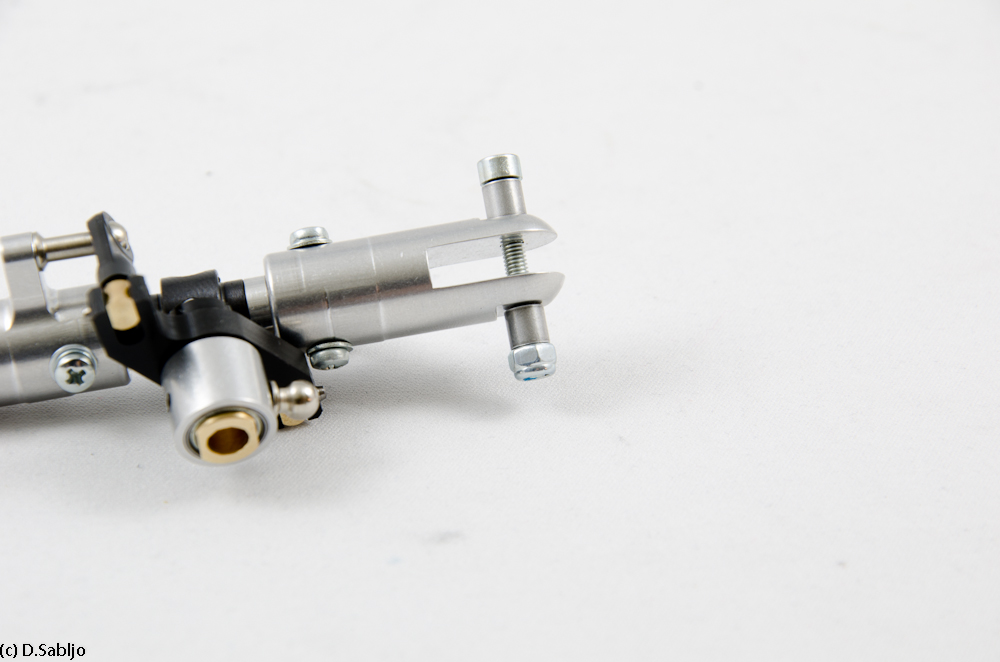

Nach der Montage der Blatthalter wird an der Heckpitchbrücke nur noch die Kugelköpfe montiert. Ansonsten war alles fertig.

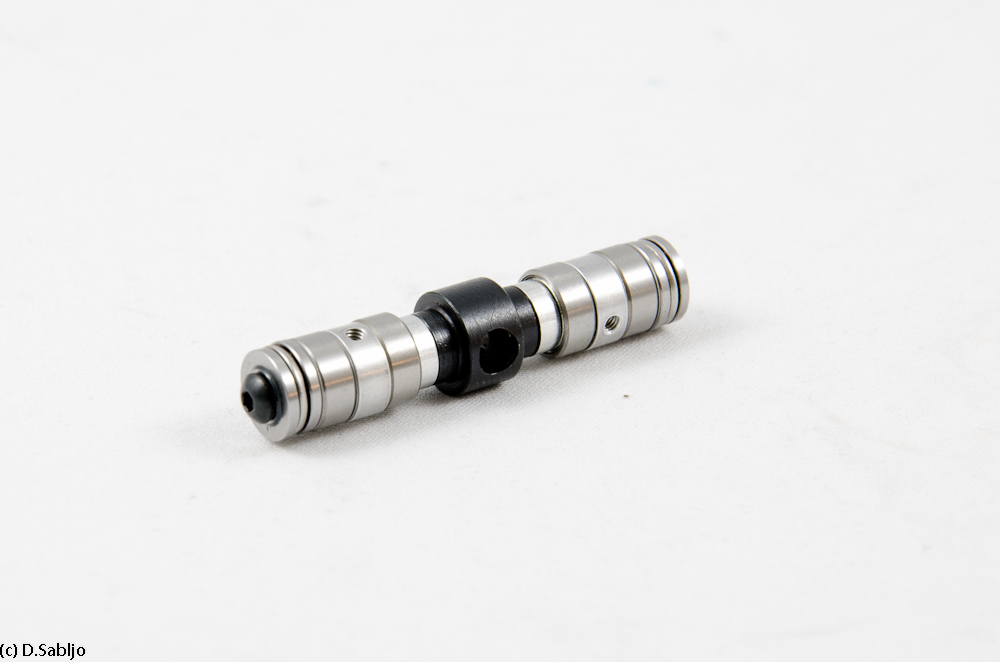

Und hier nochmal im Detail die PMGs der Heckblatthalter



Danach noch die Montage des Umlenkhebels was schnell von der Hand ging



weil mein Fotozelt ja so winzig ist, war der nächste Schritt die Montage der Elektronik.
Die Servos waren ja schon verbaut sowie der Motor.



Es kam dann noch das Hercules HV BEC sowie der PowerJive dazu.

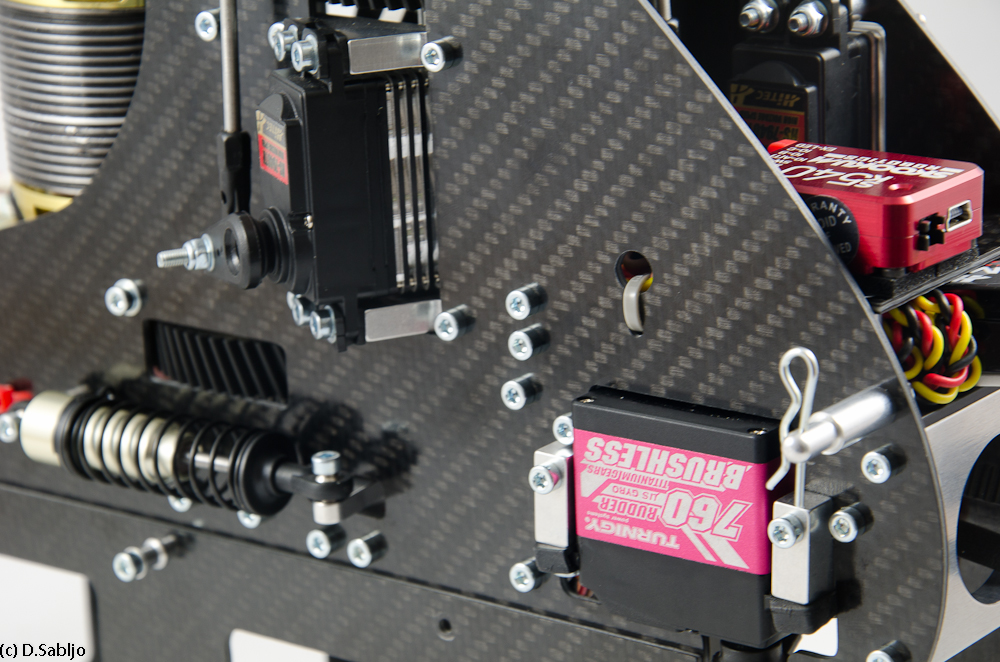

Und die Montage des Heckservos. Dies wird mittels 2 Alu Halterungen hinten im Chassis Verschraubt.
Tip: schraubt den Servohebel vor der Montage drauf. Ich konnte nämlich später die Schraube nichtmehr festschrauben, da diese genau mittig zum Chassis war.

[Darko]

AW: Baubericht Minicopter Diabolo

Und dann hat der Spaß angefangen... die Verkabelung.
Ich möchte ja keine Kabel oder irgendwelche Teile am Seitenchassis. Ich finde das sieht doof aus
ist halt Geschmacksache.

Daher musste alles irgendwie auf dieser kleinen Fläche unterkommen. So toll der Diabolo auch ist, warum Gerd ist diese Fläche hinten nur so klein?? und dann muß man auch noch drauf aufpassen das keine Kabel durch das Nickservo gequetscht wird...

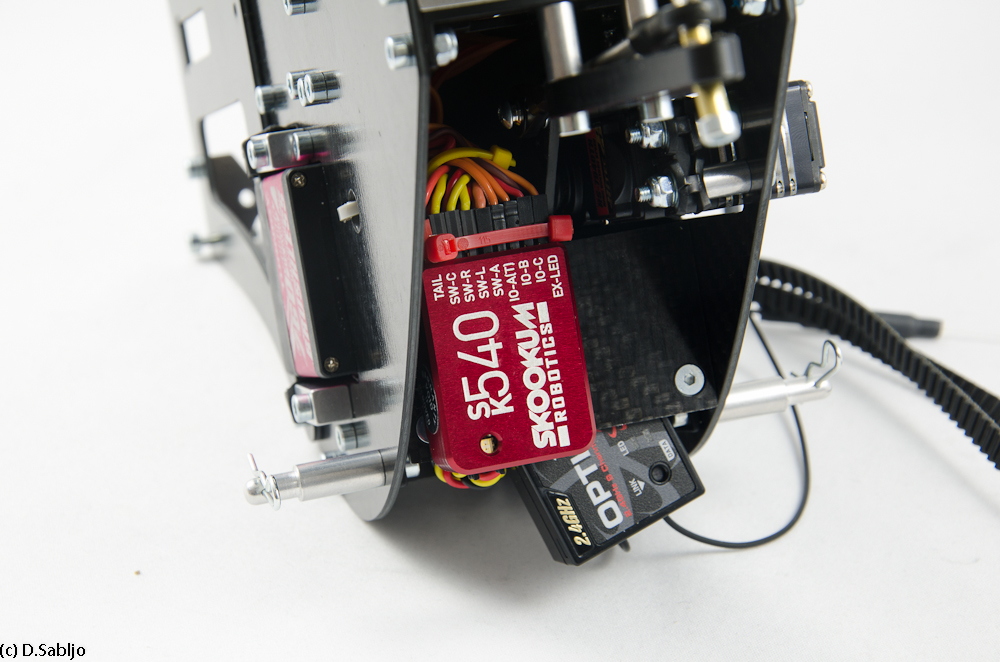

nun.. als FBL System kommt das neue Skookum SK540 zum einsatz. Da ich eine HiTec Aurora 9 fliege habe ich einen recht großen Optima 9 Empfänger und das musste da irgendwie draufpassen.

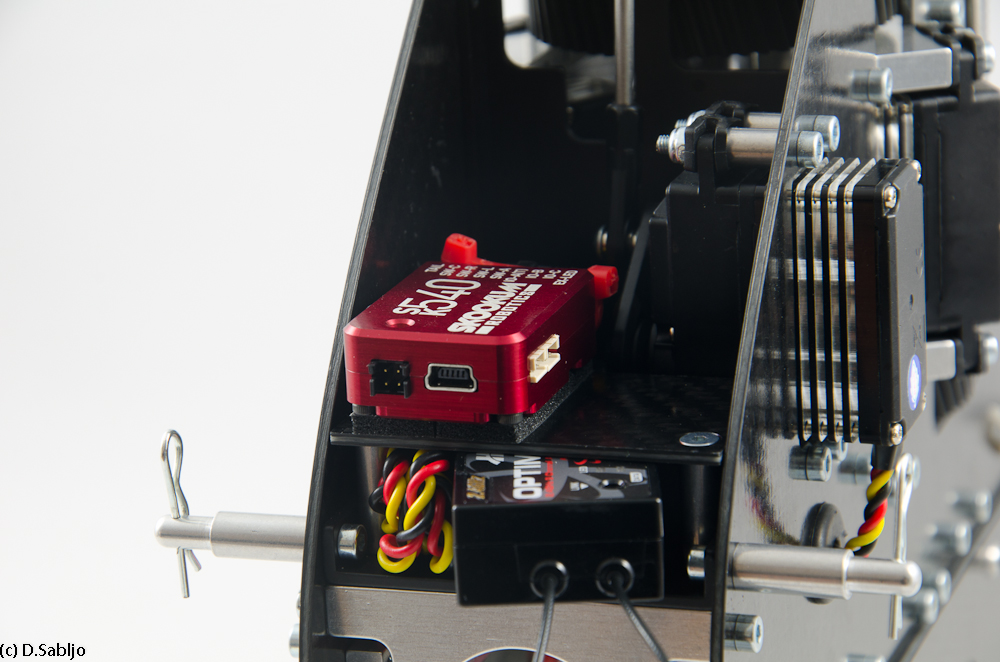

So musste der Empfänger irgendwie nach unten wandern und das FBL System nach oben. Da er recht groß ist, etwas schief auf der Plattform, ging leider nicht anders, auch wegen dem Nickservo.
Man sieht noch den Batzen Servokabel unten, diese werde ich noch kürzen, werden also verschwinden!

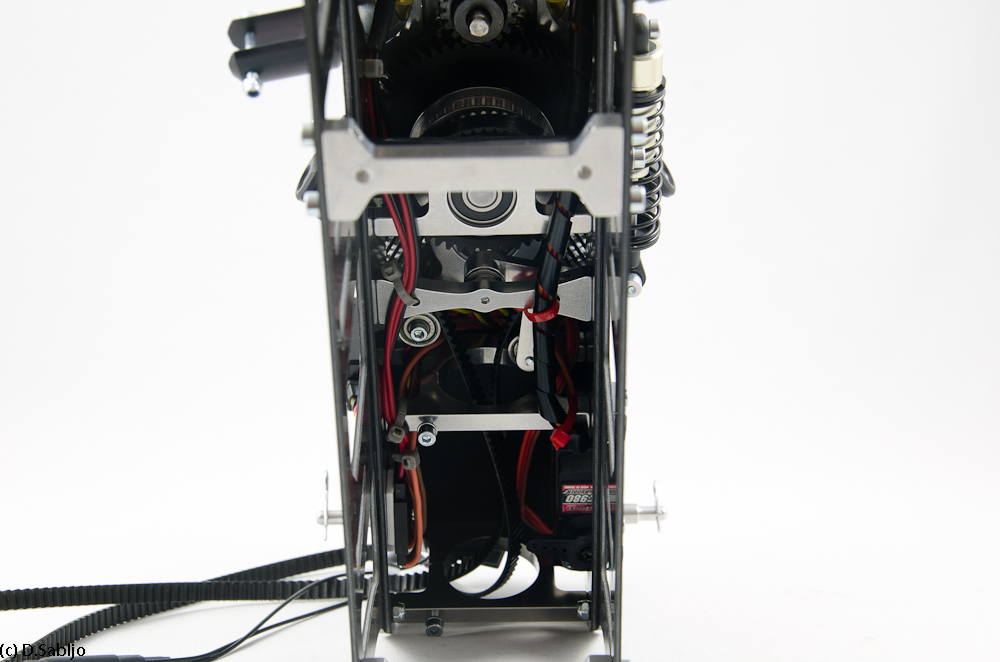

Die restlichen Kabel mussten dann noch irgendwie vorm Nickservo geschützt werden und gegen Vibrationen gesichert. Daher eine kleine Schleife und mit Kabelbinder abgefangen.





Das Reglerkabel sowie die 2 BEC Kabel wurden dann unten rum zum Empfänger/FBL System verlegt. war das ein gefummel
Die BEC Kabel werde ich noch mit Spiralschlauch versehen. War leider leer.

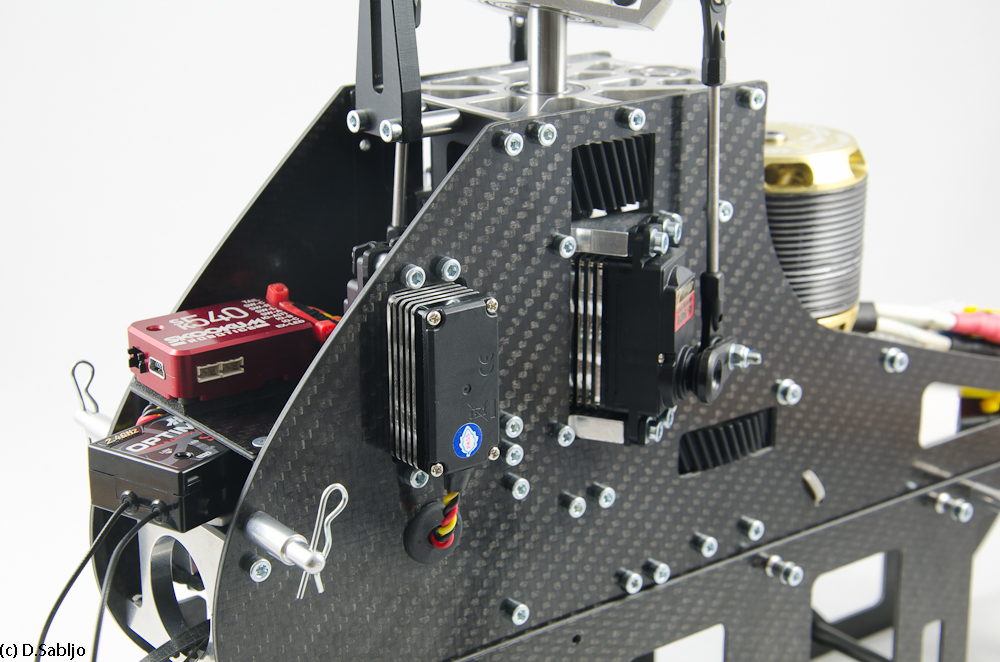

Und fertig verkabelt sieht das ganze dann so aus

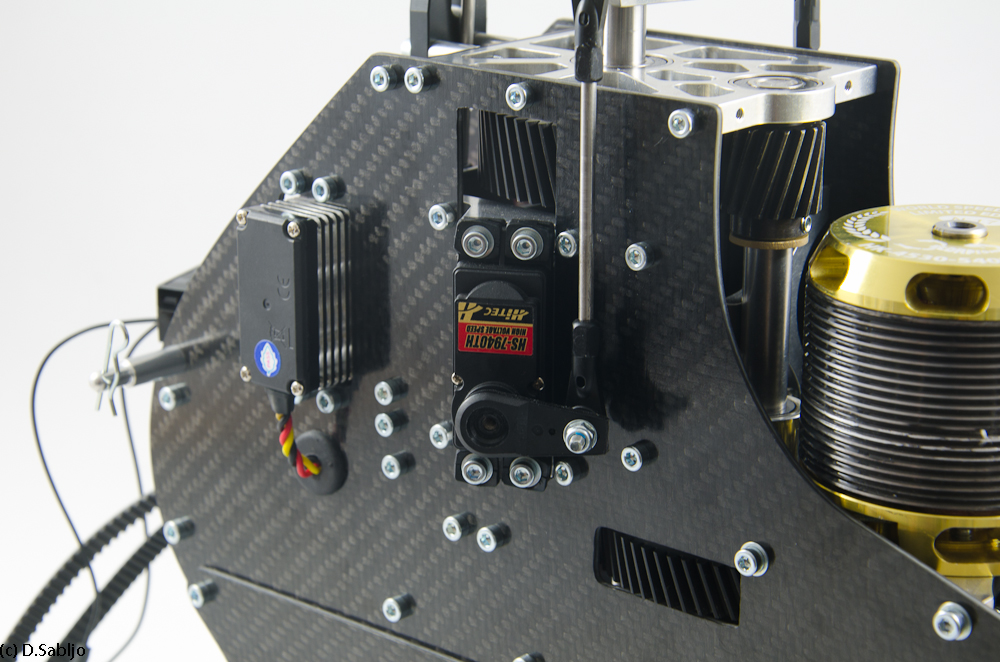

Die restliche Arbeit war dann nur noch das Heck montieren sowie das Landegestell. Haube drauf, Blätter montieren und fertig (bei dem Bild fehlt noch das Heckgestänge, das war noch am trockenen).

Bessere Bilder des gesamt Helis kommen dann wenn es draussen mal nicht regnet





Ich schreib dann nach den ersten Flügen auch mal was zum SK540. Bin da schon sehr gespannt. Die Mechanischen Einstellungen gingen sehr schnell dank guter Software.

[Darko]

AW: Baubericht Minicopter Diabolo

Achso...
Abflugfertig mit dieser Ausstatung:

3 x Hitec HS7940TH
1 x BLS980
PowerJive
Hercules SuperBEC
Optima 9 Empfänger
Skookum SK540
12S 4500er APL

5,17 Kg

3,7 Kg ohne Akku

[Kalaido]

AW: Baubericht Minicopter Diabolo

Sieht toll aus dein Heli, Darko! Und dein Baubericht ist mal wieder mehr als Hochglanz. Respekt! Bring mal den Teufel mit auf die Insel wenn du fertig bist

[Darko]

AW: Baubericht Minicopter Diabolo

Bring mal den Teufel mit auf die Insel wenn du fertig bist

mach ich.. muß noch 171g abspecken
aber ist glaub machbar...

[cc1975]

AW: Baubericht Minicopter Diabolo

sehr schöner baubericht aber wieso hast du denn kabelbinder in allen farben verwendet und wieso die kabel vom stabi mit kabelbinder alle zusammen gesichert und nicht mit heißkleber? paßt so gar nicht rein in den schönen aufbau wie ich finde. gruß christian
