[Darko]

AW: Baubericht Minicopter Diabolo

Soo Leute
Weitergeht es mit dem Bauberich.
Ich dachte es geht mit dem Rotorkopf weiter, aber nein, es ist der Motor.

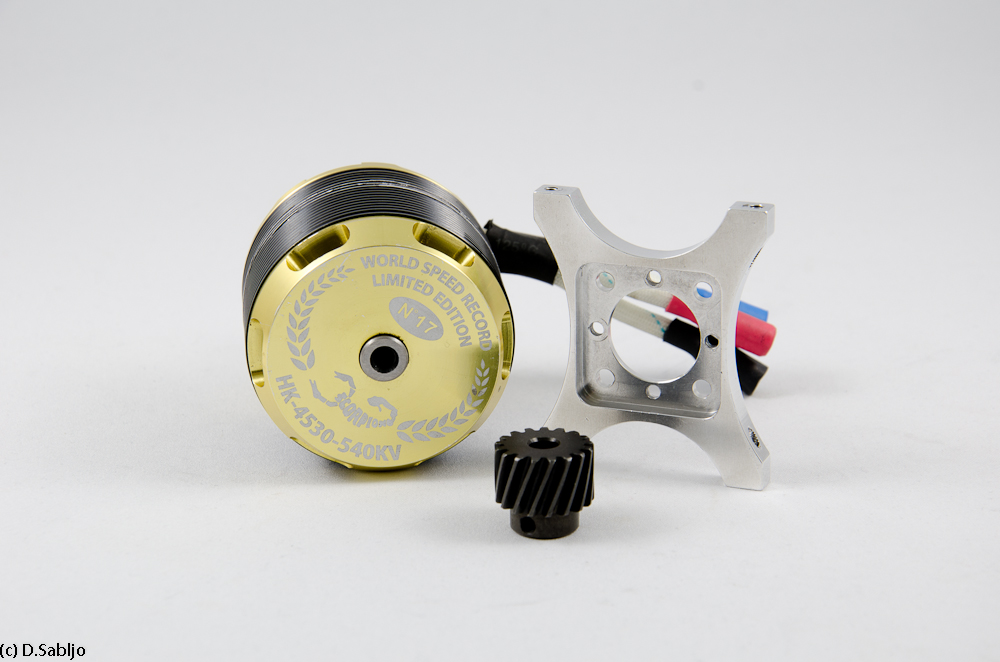

also was brauchen wir? Motor, Ritzel und Motorplatte!

Ich werde einen Scorpion 4530LE einbauen den ich noch von meinem 7HV über hatte.

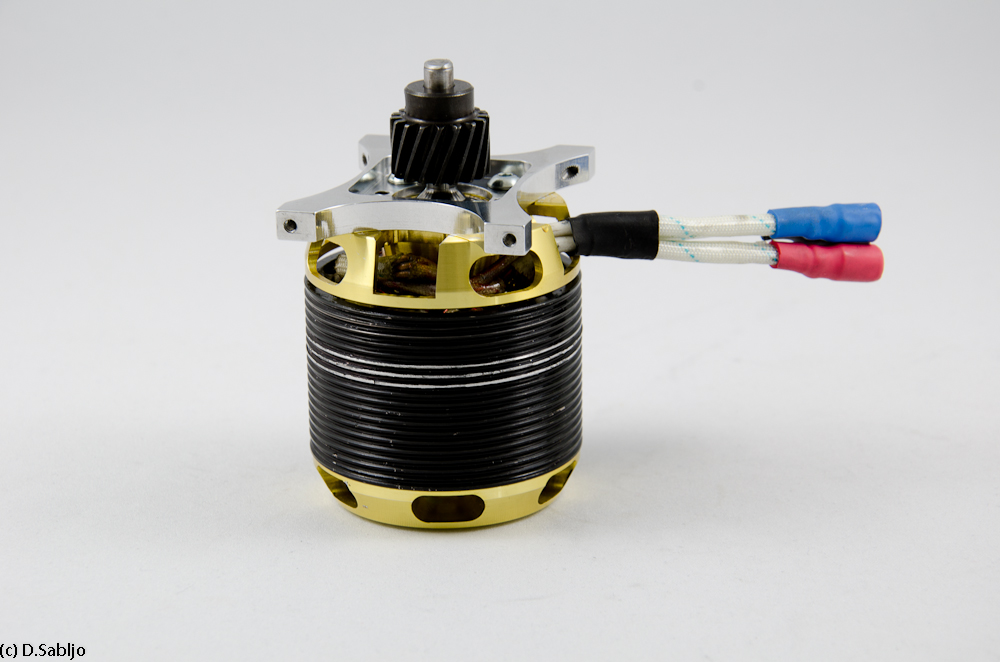

das ganze Zusammengeschraubt. Ich musste die Motorwelle noch anphasen damit die Maden des Ritzels richtig greifen.

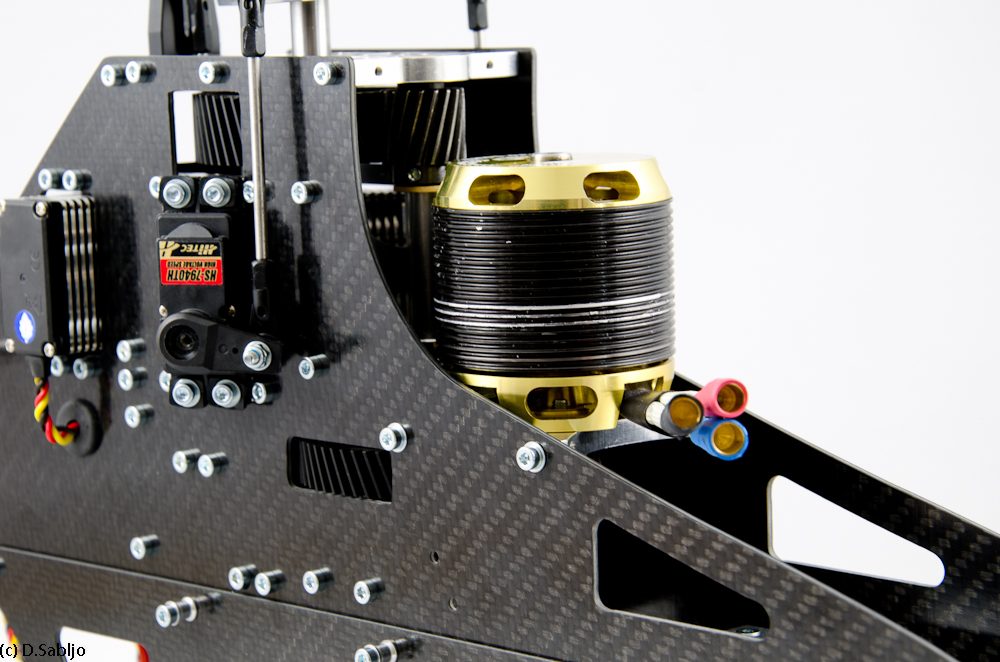

und das ganze ist schnell montiert in der mechanik!



Momentan das 17er.. ich denke aber, es könnte sein das ich doch ein 18er brauchen werde... schauma mal!

[Darko]

AW: Baubericht Minicopter Diabolo

Baustufe 7, Kufengestell überspringe ich wieder, da die Kiste sonst nicht in mein Zelt passt. Kommt zum Schluß.
Baustufe 8 ist die Servomontage sowie die Taumelscheibe:

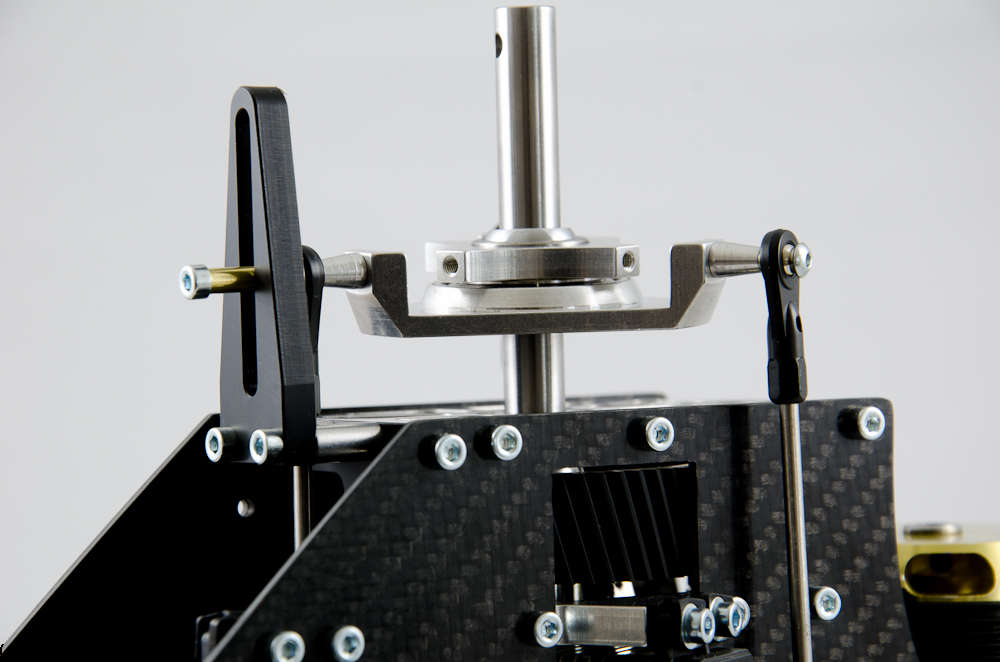

Nichts spannendes, daher nur ein Bild von der fertigen Taumelscheibe. Es müssen die Kugeln montiert und das Gestänge der länge entsprechend montiert werden.
Eine Taumelscheibenlehre liegt dem Bausatz bei, und so geht das schnell von der Hand.
Sehr gut finde ich die Massiven Kugelköpfe!



und dann kommen wir mit der Baustufe 9 zum Rotorkopf.

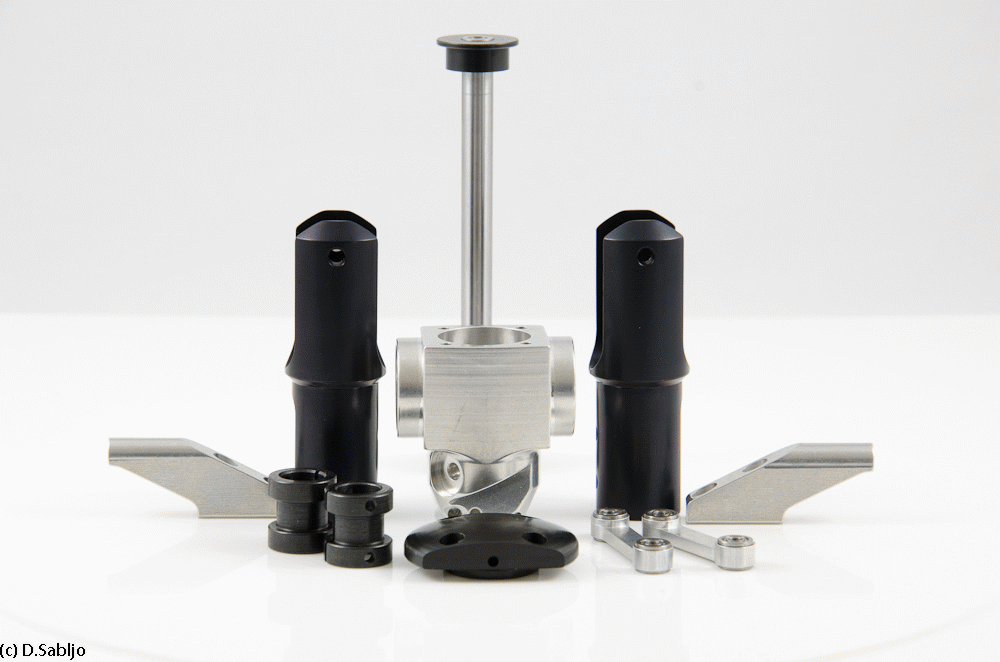

Erstmal die Teile die in der Tüte sind:


Das interaktive 3D Bild gibt es unter:
Baustufe9_3D_Komplett_Full

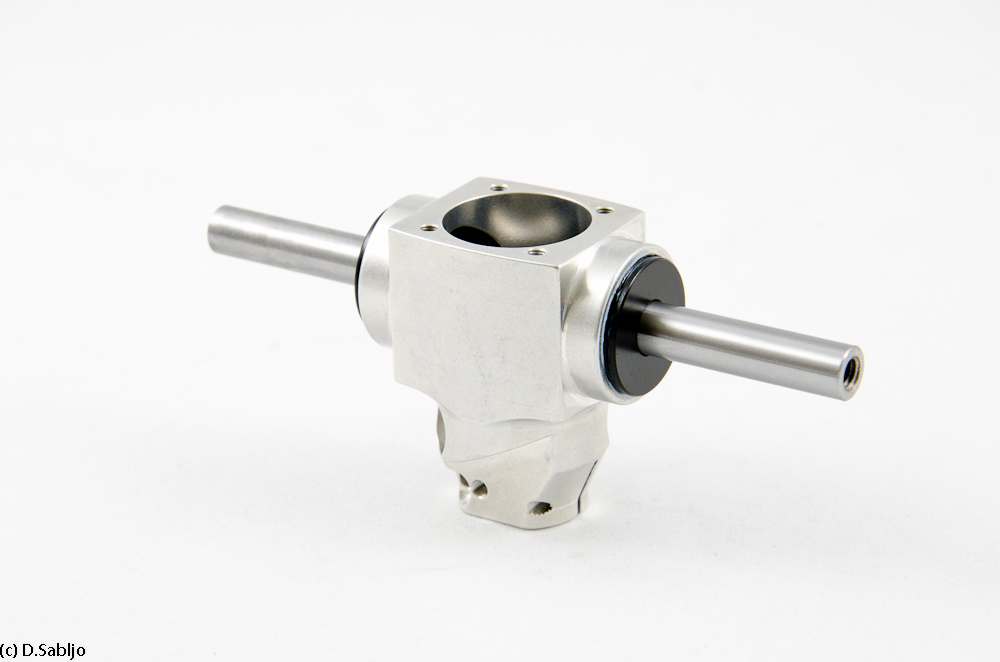

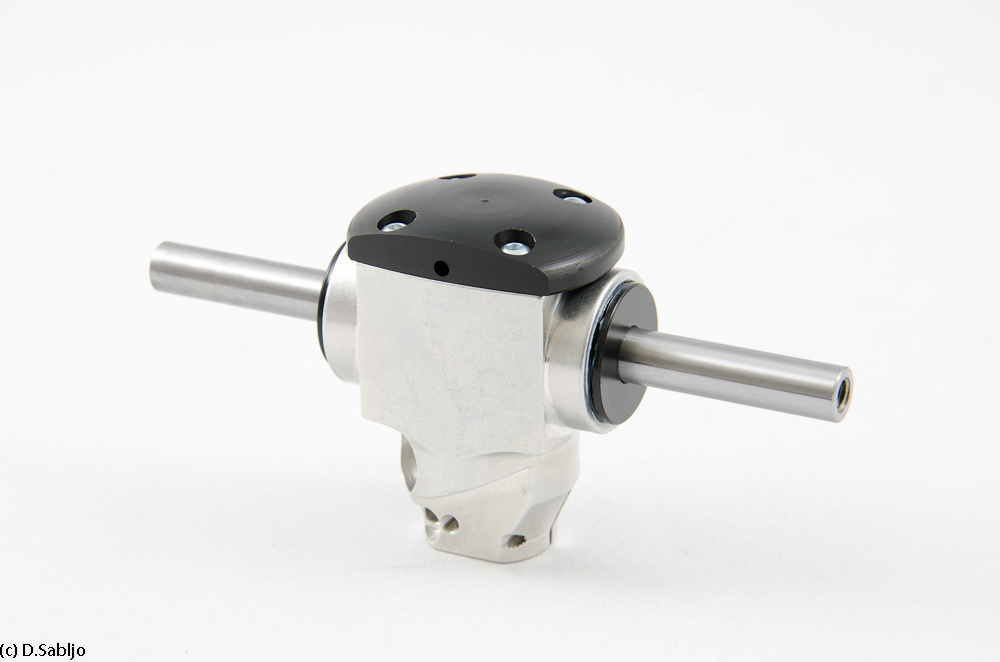

Als erstes werden die O-Ring Buchsen mit jeweils 2 O-Ringen in das Zentralstück gut gefettet eingesteckt, dann die Blattlagerwelle durchgesteckt.



Deckel auf das Zentralstück:

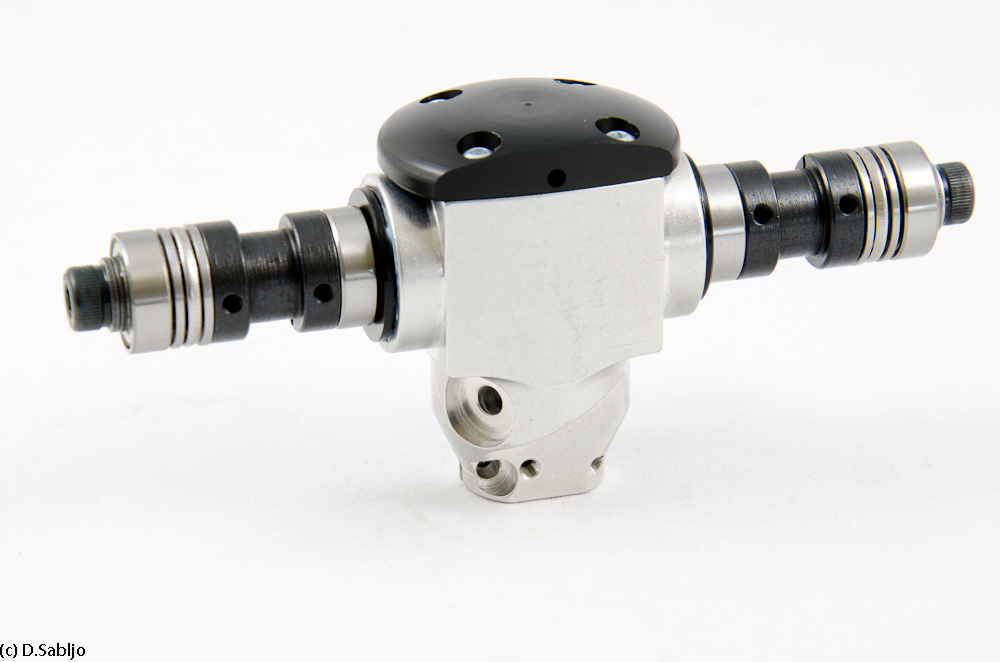

Und die Montage der Radial und Axiallager. Dies ist jetzt mein erster Heli bei dem die Lager nicht im Blatthalter montiert werden, sondern erstmal direkt auf der Welle.

Dabei kommen drauf (von innen gesehen) eine Passscheibe, ein Kugellager, eine Blattgriffhaltebuchse, das Drucklager sowie noch Passcheiben. Es liegen entsprechende Passscheiben bei um das Spiel auf der Blattlagerwelle anzupassen. Es sollte nach Anleitung so stramm sein, das die Kugellager gerade so nicht das Knacken anfangen.



Die Blatthalter werden anschließend kurz im Backofen erhitzt und einfach auf das Lagerkonstrukt drüber gestülpt und mittels Schrauben sowie den Anlenkarmen an den Blattgriffhaltebuchsen angeschraubt.

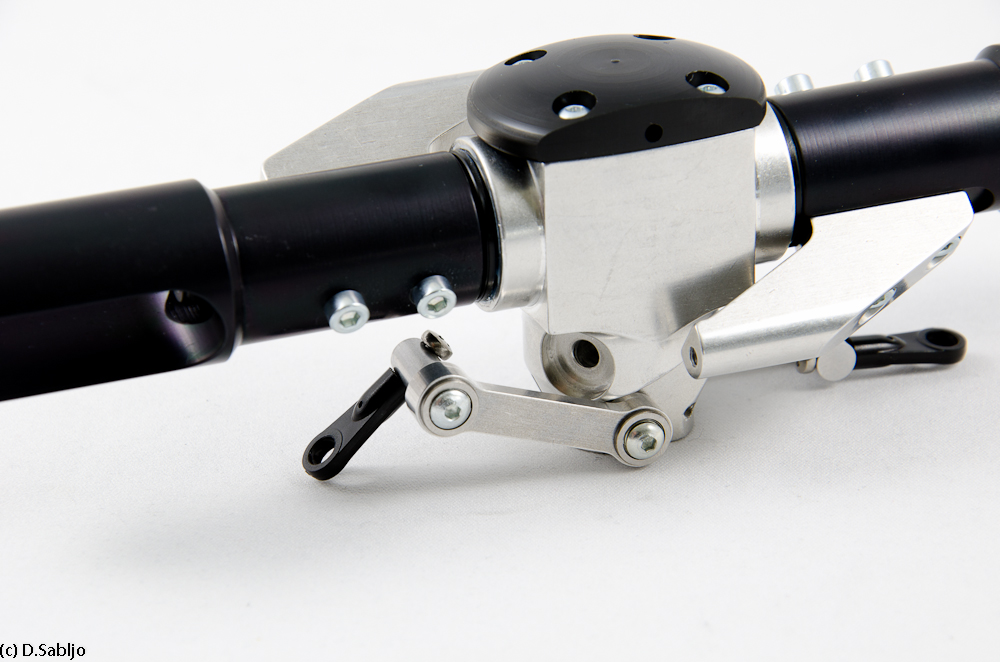

Nun noch die Montage der Taumelscheibenmitnehmer am Zentralstück:



und fertig ist der Rotorkopf. Befestigt wird er mittels einer Zentralen Schraube sowie 2 Klemmschrauben.

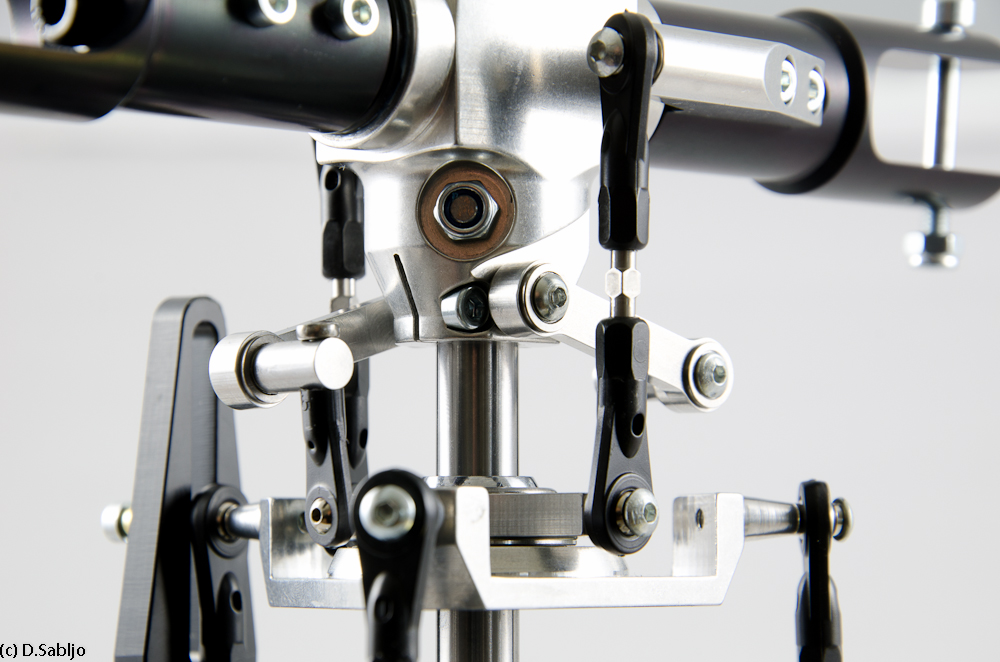

Was sehr praktisch ist, die Anlenkgestänge zu den Blatthaltern haben ein Rechts/Links Gewinde, so das der Blattspurlauf absolut exakt eingestellt werden kann, ohne die Kugelköpfe abklipsen zu müssen. Dies wäre auch schwierig, da die Kugelköpfe durch eine Schraube gesichert sind, und so nicht einfach abgeklipst werden können.

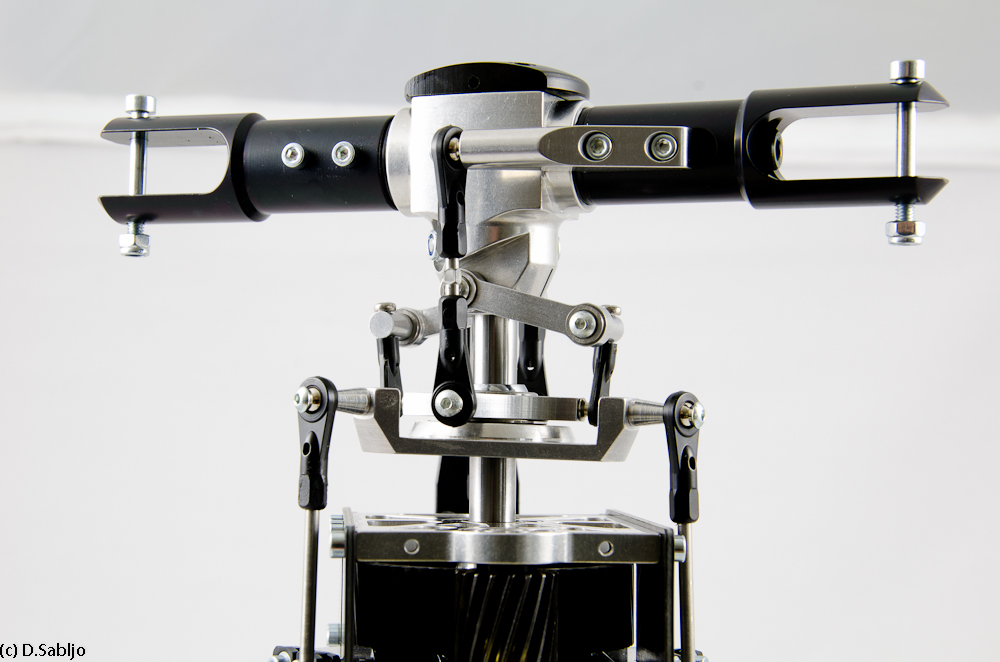

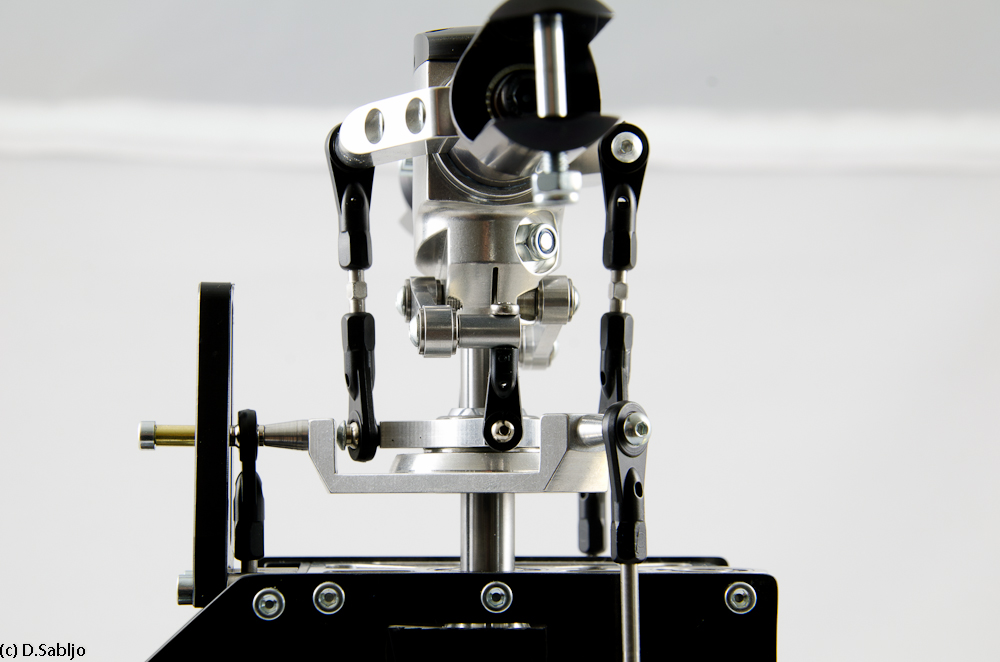

Der Aufbau der TS inkl. dem Rotorkopf ist sehr kompakt und kurz gehalten.
