Baubericht Minicopter Diabolo

[Darko]

Hallo Zusammen,

Es gibt wieder was neues zu bauen und diesmal Dokumentiere ich es nicht nur wie beim Goblin, sondern baue auch mal wieder selber
Ich wollte ja schon immer mal einen Heli aus deutschen Landen und so kam ich zum Diabolo.
Ich habe heute mit dem Aufbau angefangen und werde mir auch etwas Zeit lassen.
Daher nutze ich diesen Thread einfach um diesen Aufbau etwas zu dokumentieren

Angefangen wird natürlich mit den CFK Seitenteilen.

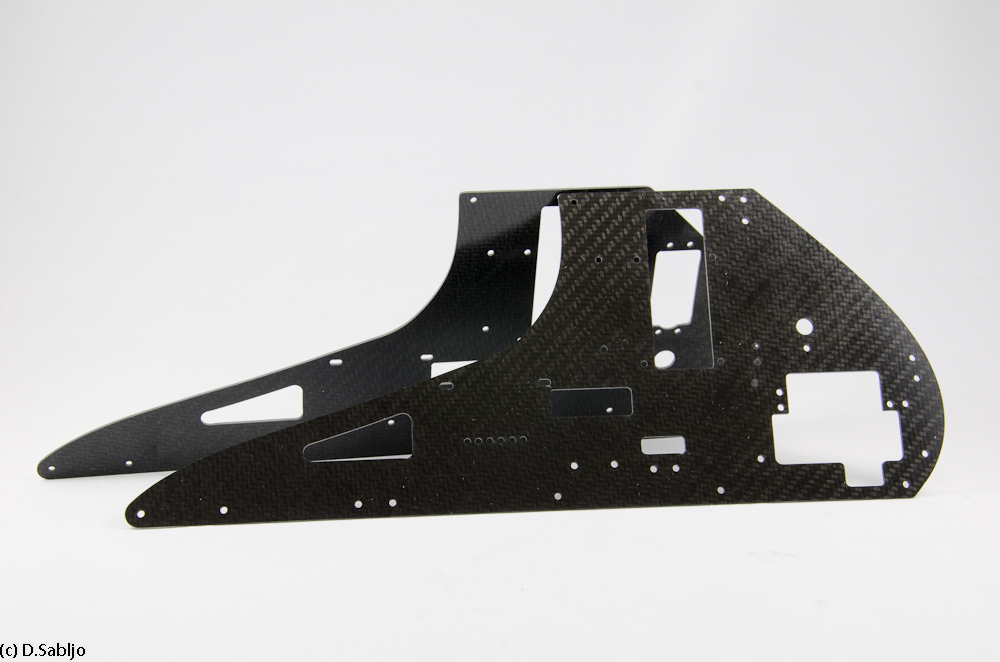

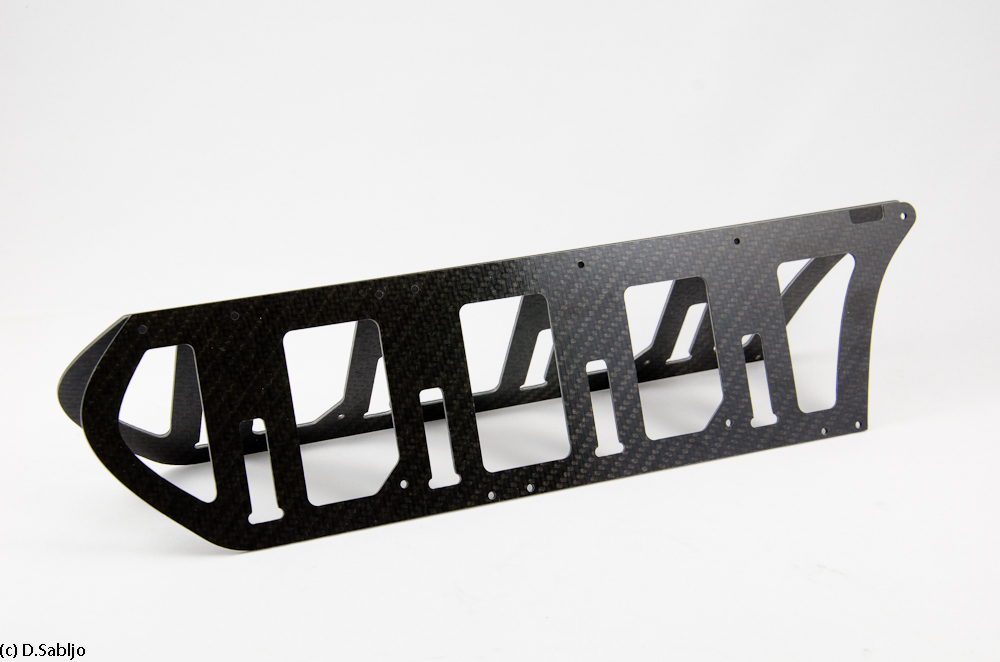

Hier mal ein ßberblick der Teile. 2 mal obere Seitenteile:



und die unteren Seitenteile in die der Akku kommt:



An den Seitenteilen habe ich mit Schmiergelleine die Kanten gebrochen und wie in der Anleitung beschrieben den Servausschnitt die Rundung weggefeilt.

Als nächstes kommt Baustufe 1. Diese Beinhaltet die Domlagerböcke mit HZR und Rotorwelle.

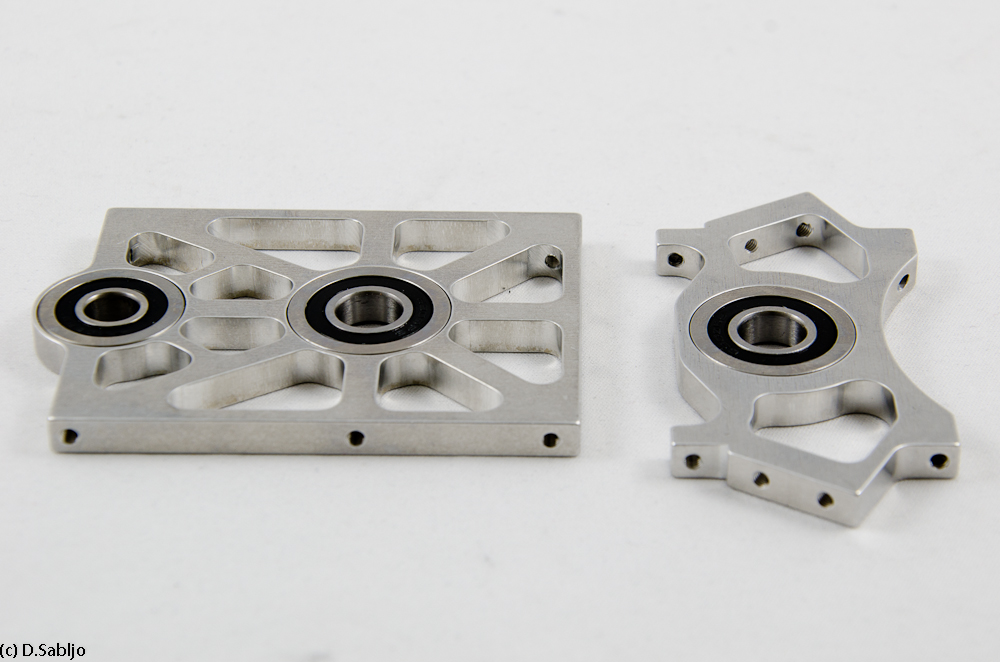

Die Domlagerböcke, die Lager sind schon fertig eingepresst:



Das dicke HZR

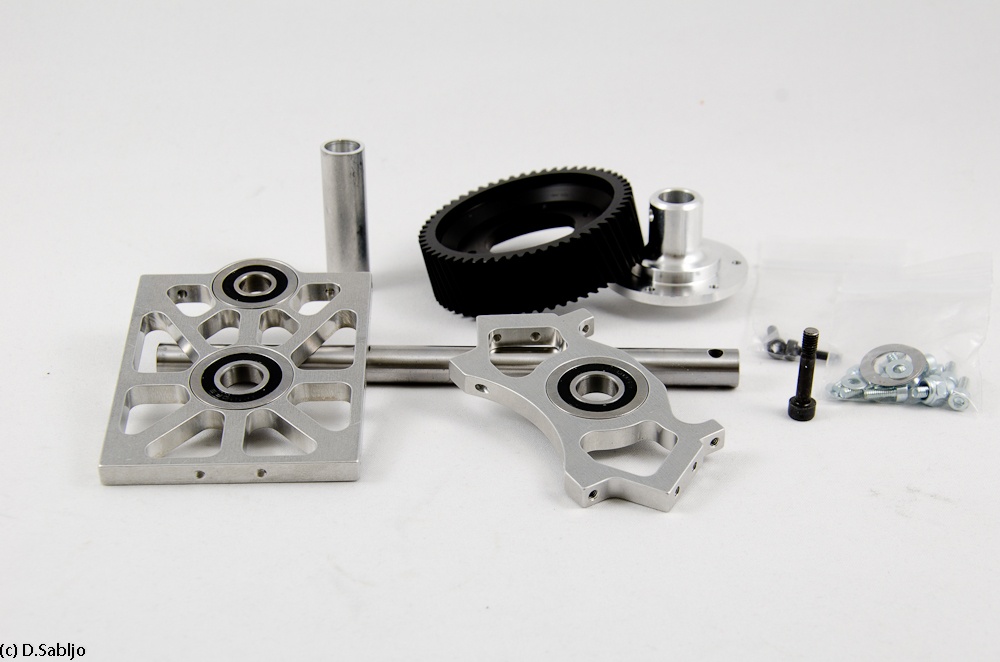

Und die ganzen Teile der Baustufe in der Rundumansicht

[Darko]

AW: Baubericht Minicopter Diabolo

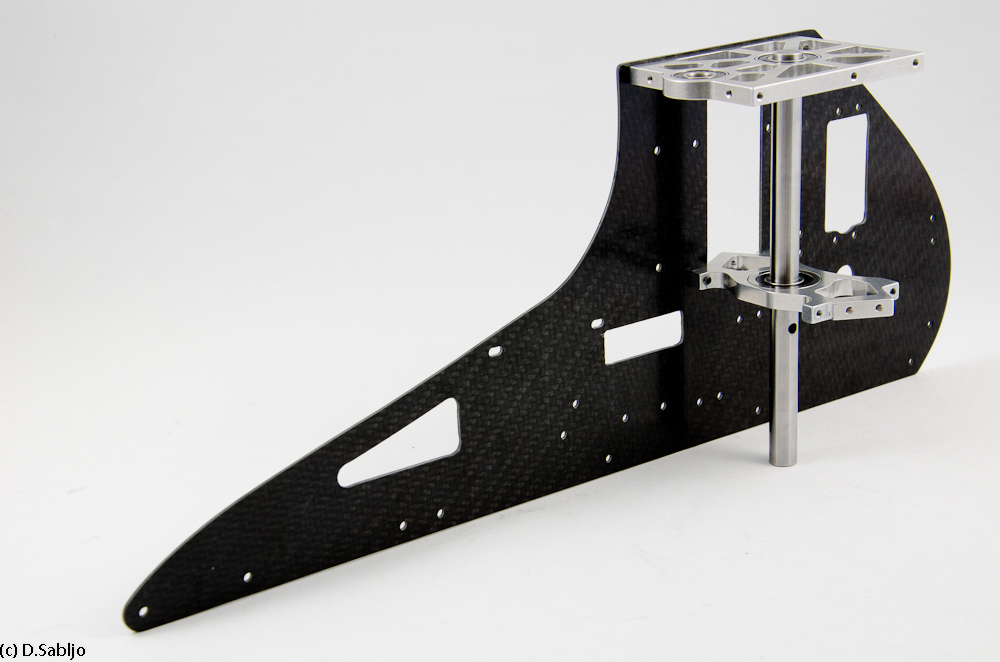

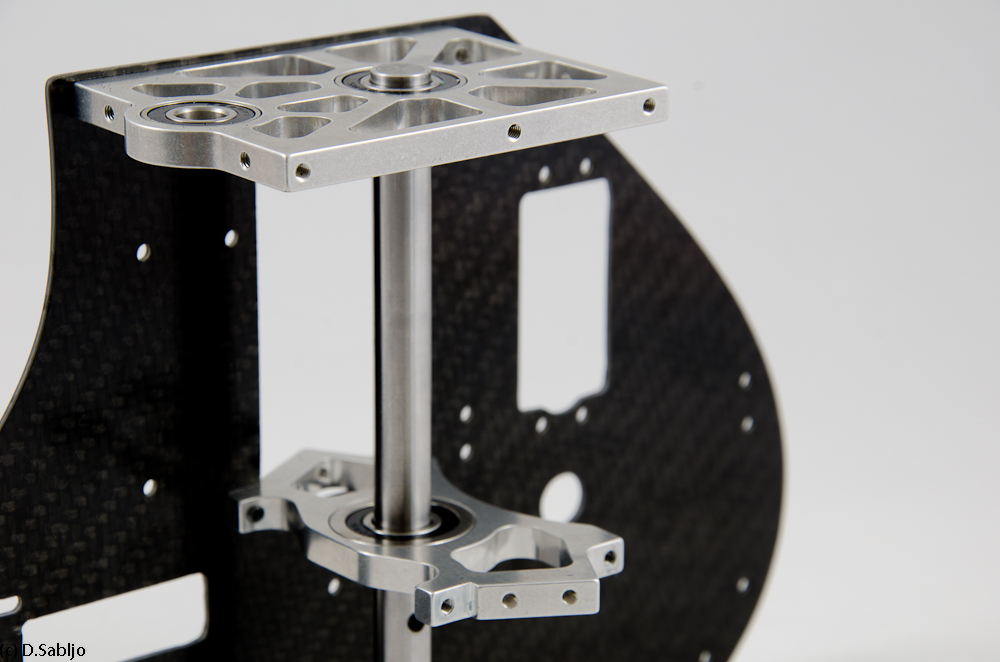

Die Lagerböcke werden an das Chassis geschraubt.

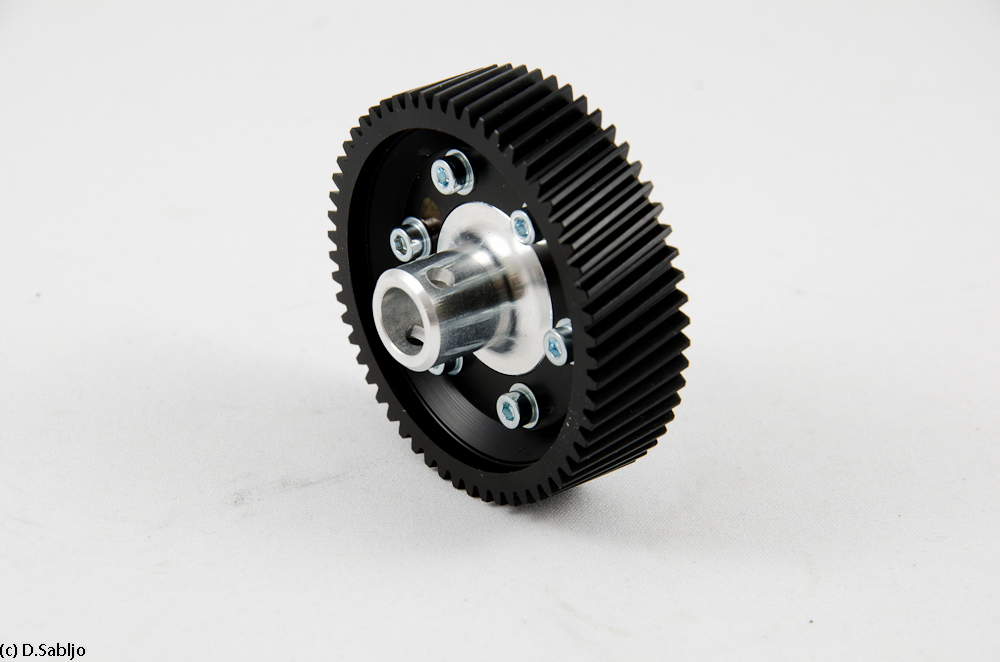

Dann die Nabe im HZR verbaut

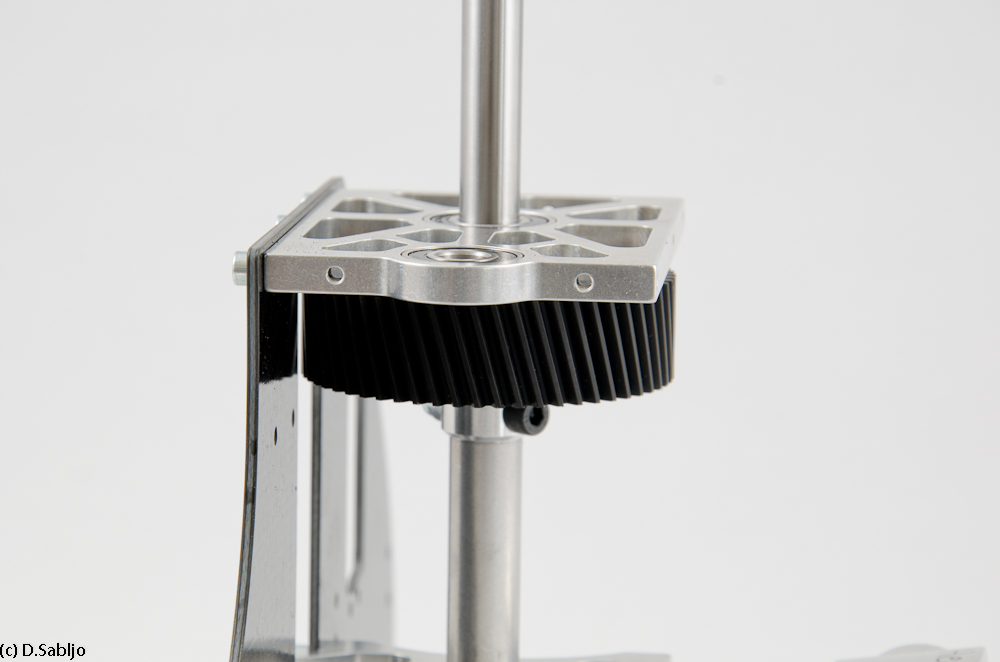

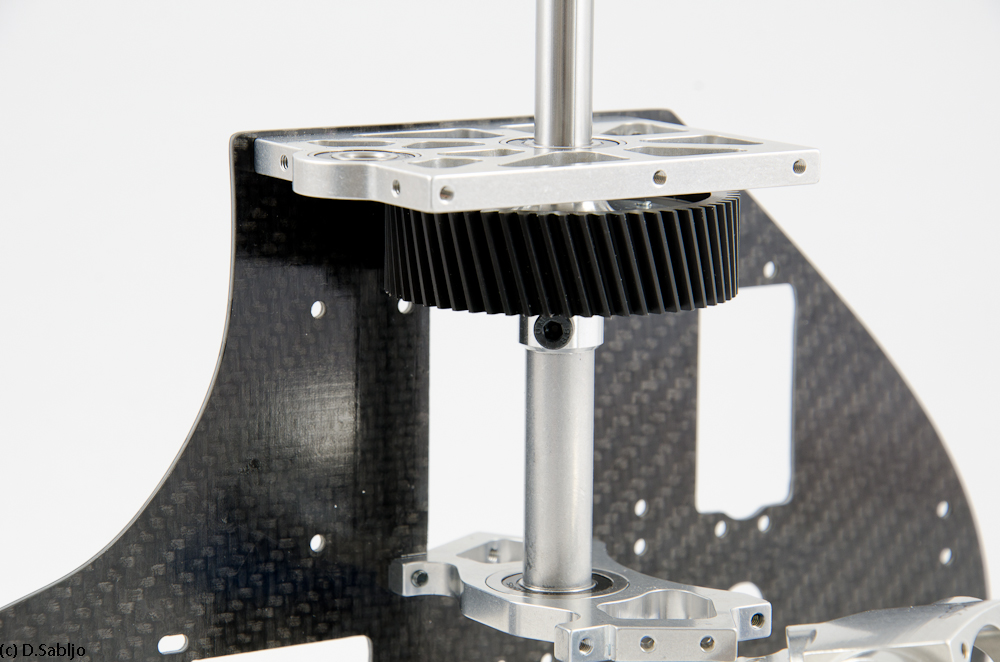

und das ganze mit der Distanzhülse und den Passcheiben ohne axiales Spiel im Chassis verbaut

[Cherubim]

AW: Baubericht Minicopter Diabolo

Hallo Darko,

wie immer super Bilder, bin schon gespannt auf die Mühle.
Grüsse

[Darko]

AW: Baubericht Minicopter Diabolo

Weitergeht es mit Baustufe 2.

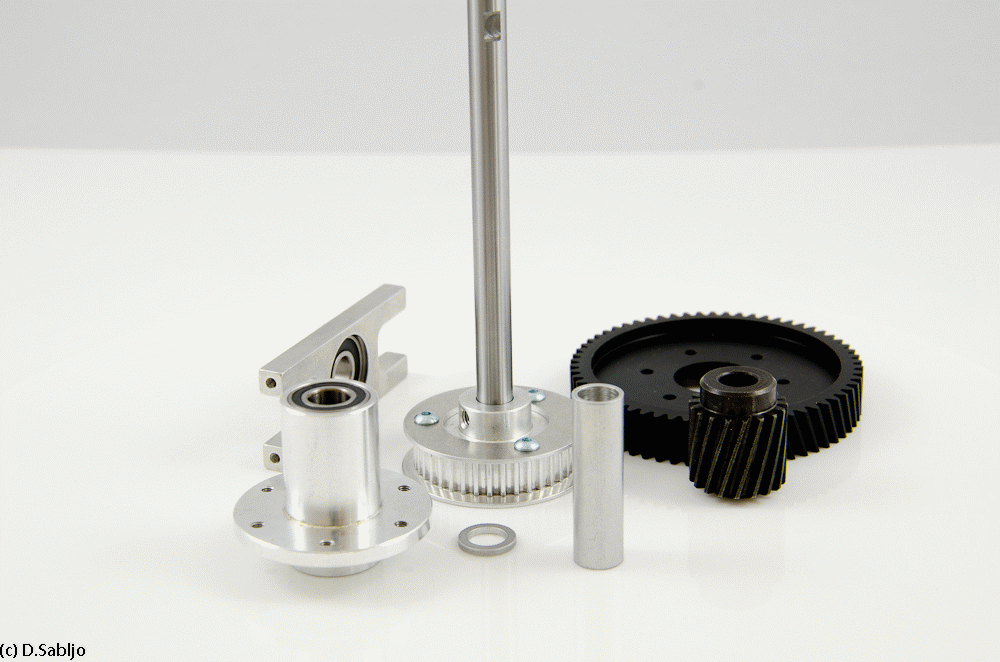

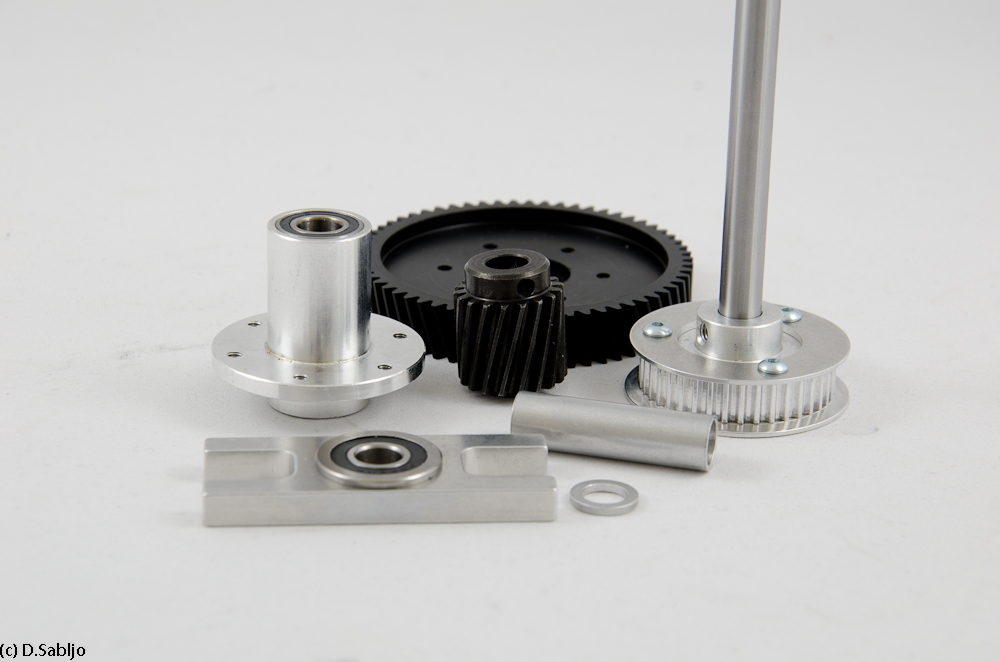

Die Teile im ßberblick:

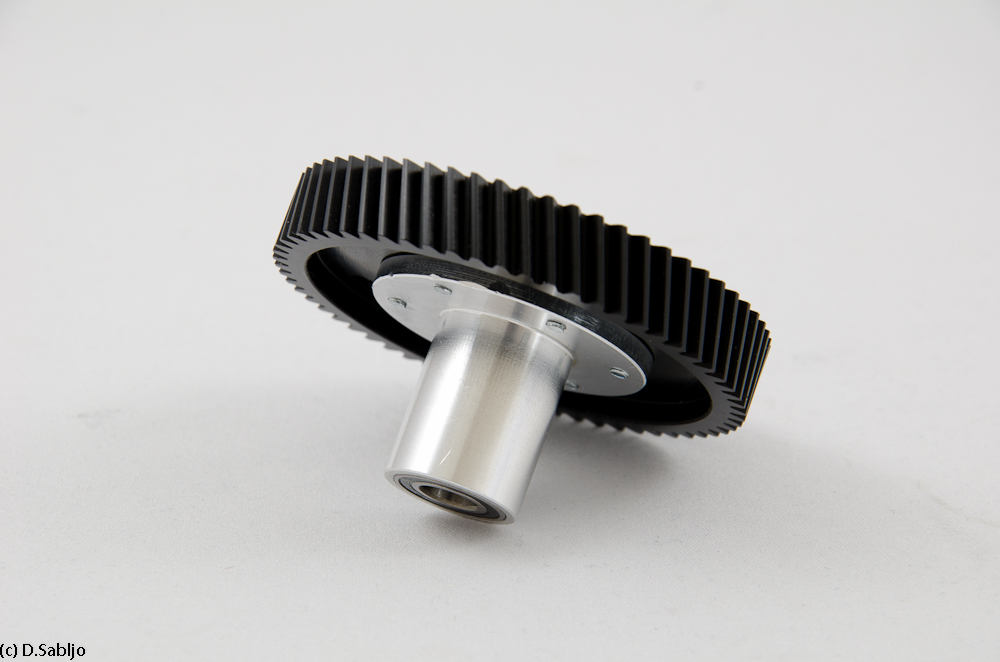

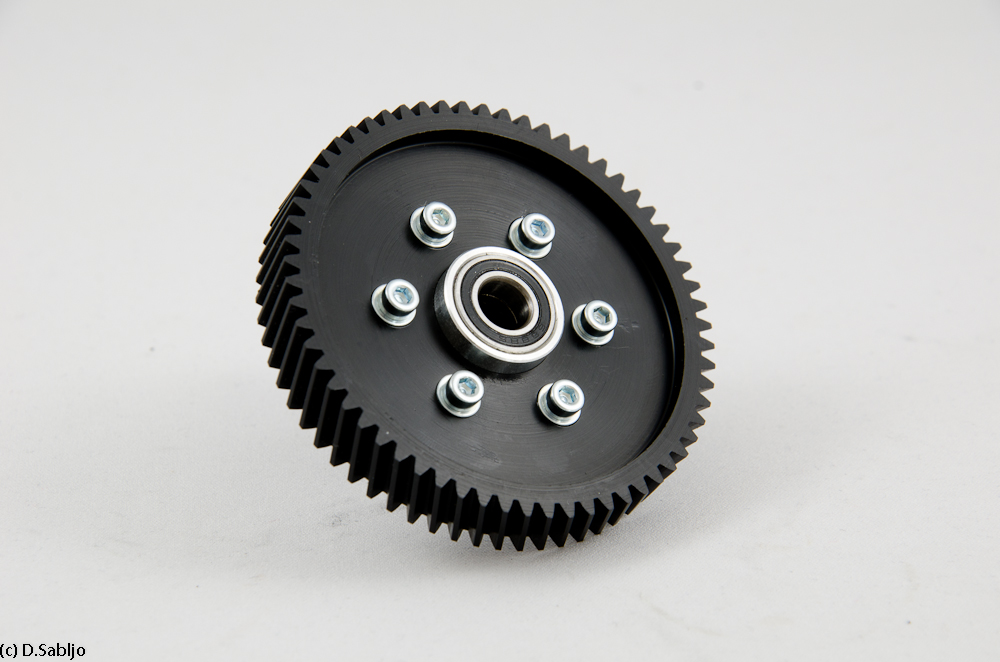

Als erstes wird die Freilufnabe in das Vorlagerad montiert:

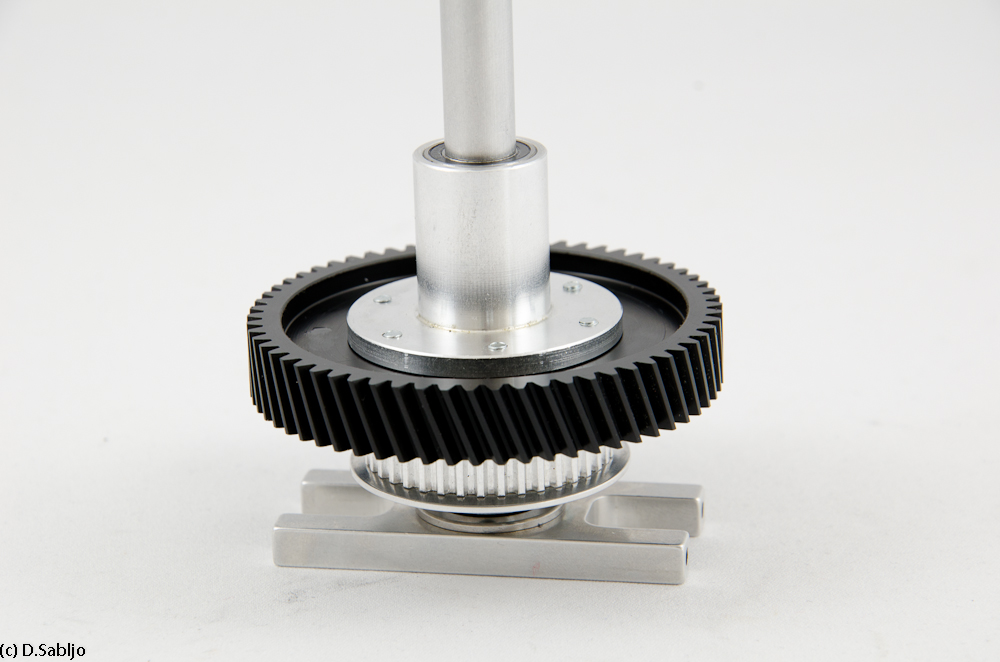

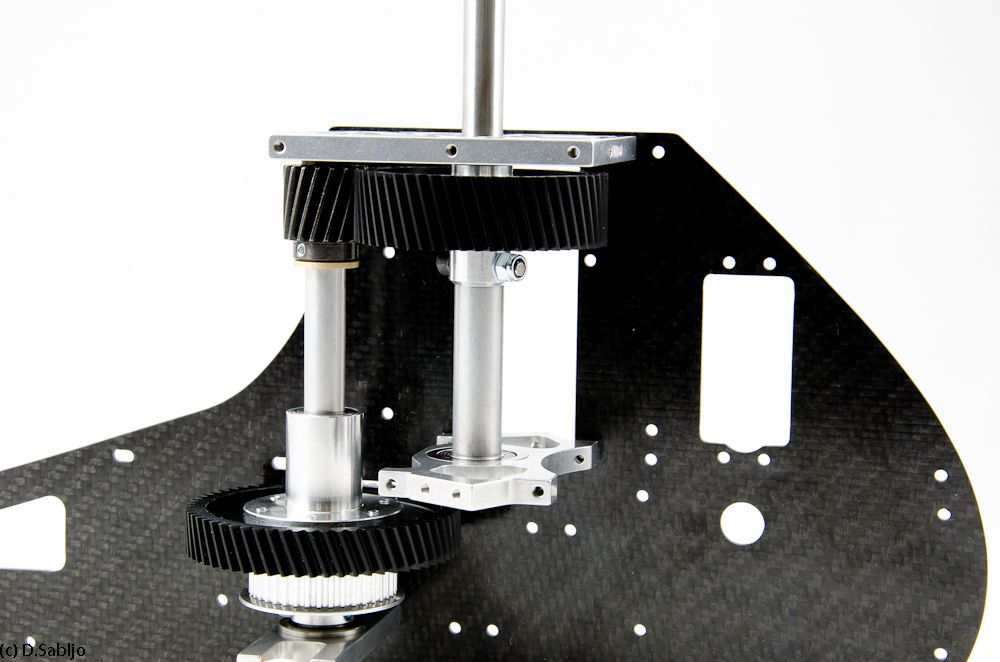

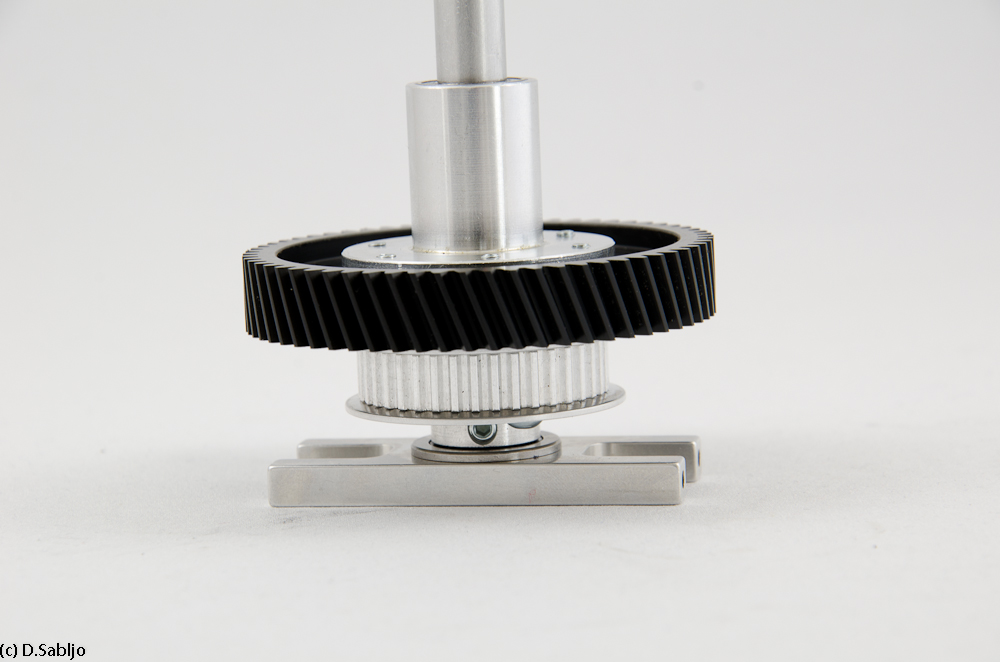

Und das ganze auf der Welle mit Riemenrad, Distanzhülse sowie Ritzel für das HZR Montiert.







An dieser Stelle durfte ich dann auch schon den Support von Gerd in Anspruch nehmen.
Ich hatte zwar nicht daran geglaubt das ich ihn Samstags ans Telefon bekomme.. aber tatsächlich er ging ran...
Der Mann scheint immer zu arbeiten!
Problem bei mir ist das die Distanzhülse leider zu kurz ist und ich so das axiale Spiel nicht wegbekomme.
Ersatz ist aber unterwegs

[Take5]

AW: Baubericht Minicopter Diabolo

Bin auch schon sehr gespannt auf die Kiste, wird wieder ein toller Baubereicht!

Grüße Chris

[HeliCarsten]

AW: Baubericht Minicopter Diabolo

Wow, du hast diese "einfachen" Alu-Teile echt wunderbar in Szene gesetzt
Ich bin mir sicher, dass sich Gerd Guzicki freuen wird diese Bilder zu sehen

[ArguZ]

AW: Baubericht Minicopter Diabolo

Diabolo Goblin heute : 70-30 und weiter steigend fuer den Diabolo

[Alexander_T-REX]

AW: Baubericht Minicopter Diabolo

sehr geile bilder

[Darko]

AW: Baubericht Minicopter Diabolo

Freut mich das es euch gefällt!
Weiter gehts
Muß etwas durcheinander bauen, da ich ja die Baustufe 2 nicht ganz abschließen kann mit der Montage am Chassis der 1. getriebestufe..

also Baustufe 3, das Heck.

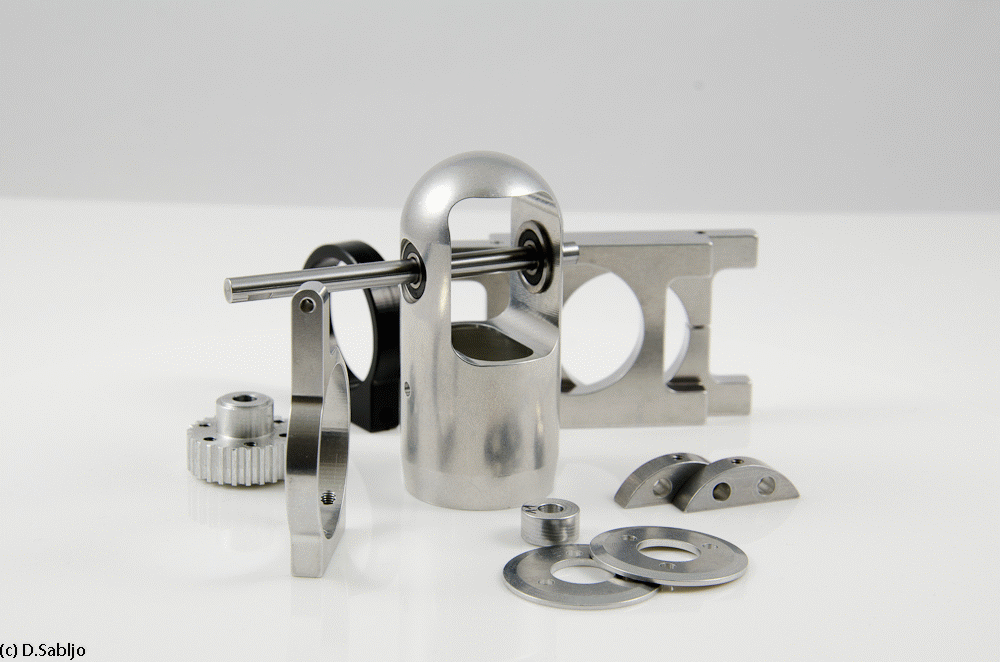

Wie immer, was finden wir in dem Päckchen?





Als erstes montieren wir mal die Heckrohrhalterung. Wie in der Anleitung beschrieben wird die Eloxalschicht etwas angekratzt für eine leitende Verbindung. So wird der statischen Aufladung entgegengewirkt.

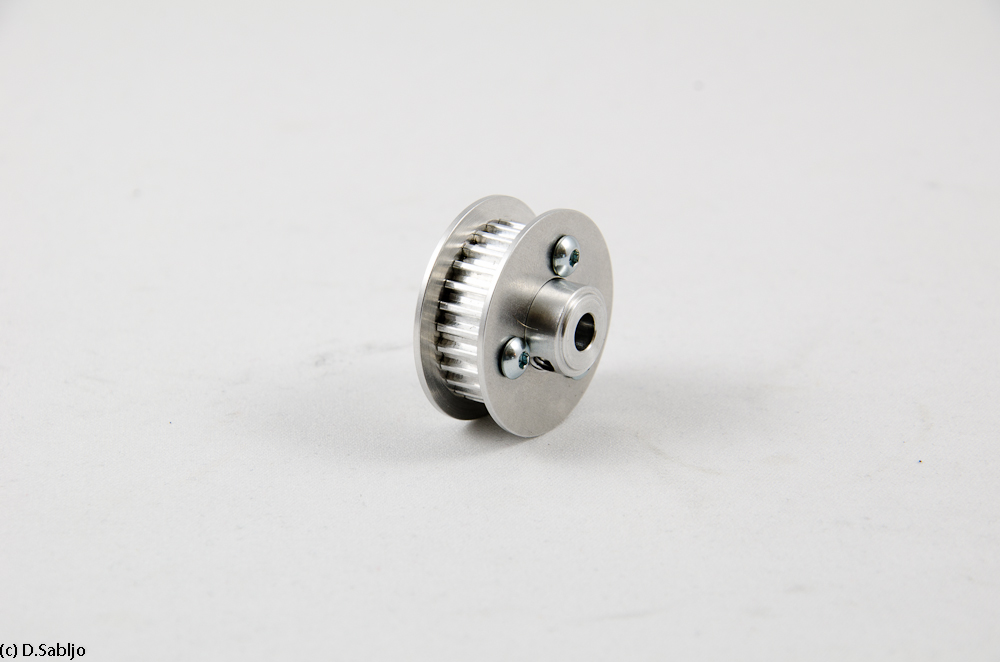

Danach montieren wir die Riemenscheiben am Riemen. Hier richtig lesen, die abgeflachte Seite kommt nach innen.

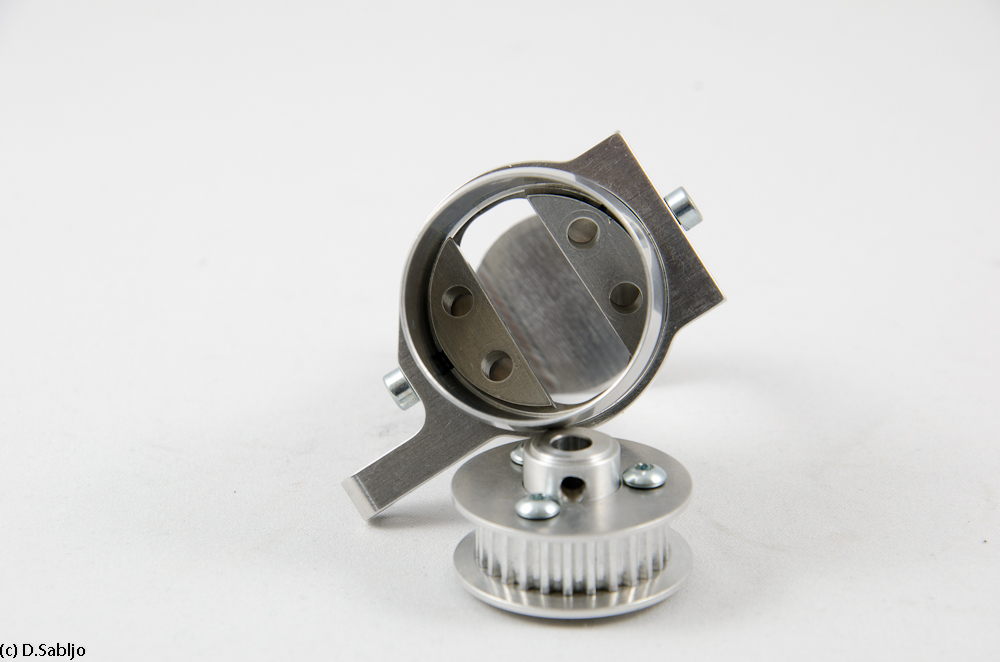

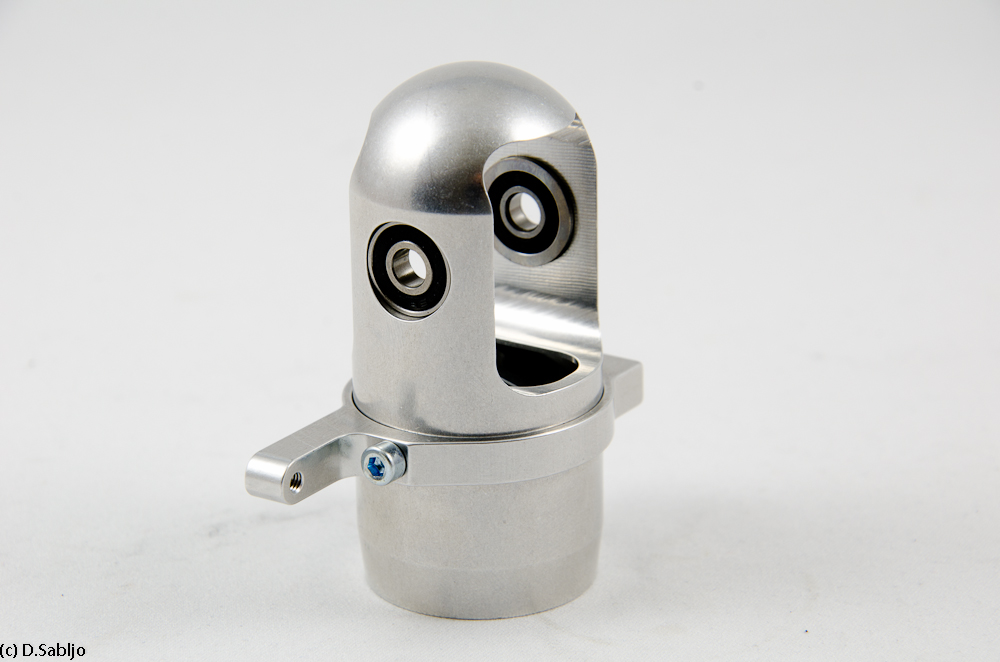

Dann an das Heckrototorgehäuse den Umlenkarmhalter montieren

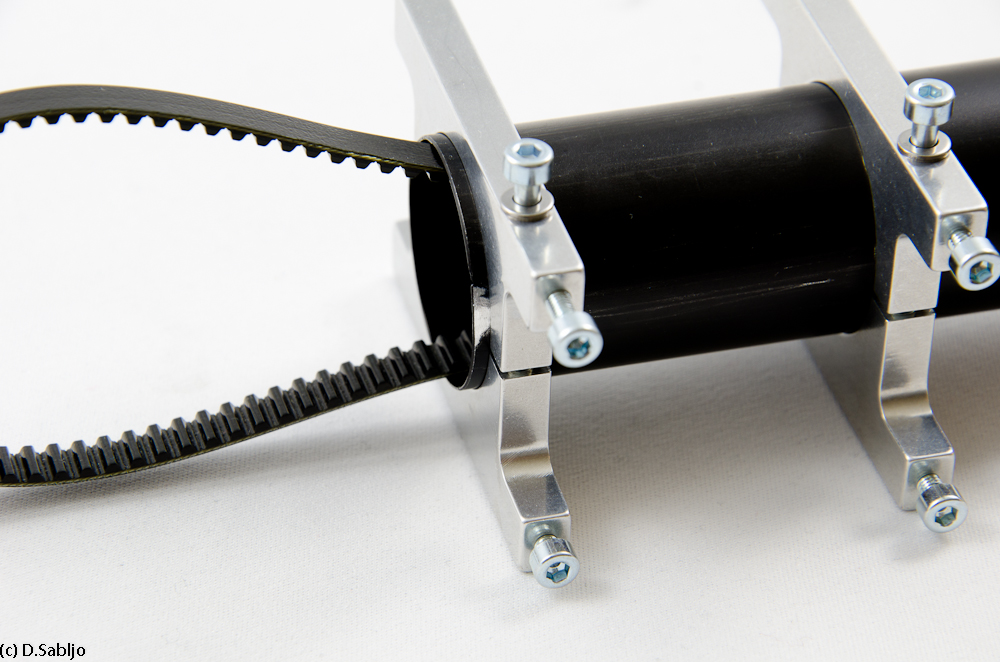

Und was ich genial finde, die Heckrohrklemmung, die das Heckrohr von Innen klemmt, in dem das geschlitzte Heckrohr durchgeschoben wird.



Fertig

[Danoo]

AW: Baubericht Minicopter Diabolo

Hallo Darko

HAMMER!!!
Das macht extrem viel Freude und ich danke dir für diesen tollen Baubericht!


Have fun
Danoo

[Taxi]

AW: Baubericht Minicopter Diabolo

Diabolo Goblin heute : 70-30 und weiter steigend fuer den Diabolo

Wenn wundert´s - mich nicht [SIZE="3"][SIZE="1"](siehe Signatur)[/SIZE][/SIZE].....

[Aussenläufer]

AW: Baubericht Minicopter Diabolo

coole fotos darko

[GoaHeli]

AW: Baubericht Minicopter Diabolo

dito

lg germi

[Landwirt]

AW: Baubericht Minicopter Diabolo

Nice wie immer Darko . Freue mich schon die Hütte live zu sehen .
cu Timo

[Darko]

AW: Baubericht Minicopter Diabolo

Soooo

Ich wollte ja eigentlich warten bis die Hülse von Gerd kommt, aber in meiner Bastelschublade habe ich doch tatsächlich noch ne 8er Passscheibe gehabt, die auch noch genau passt!

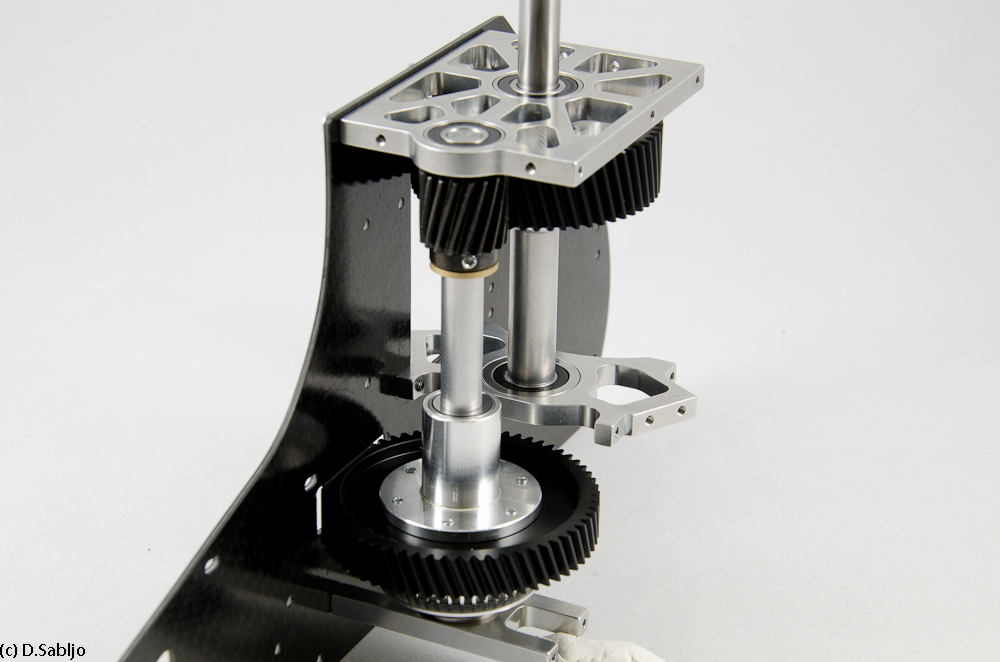

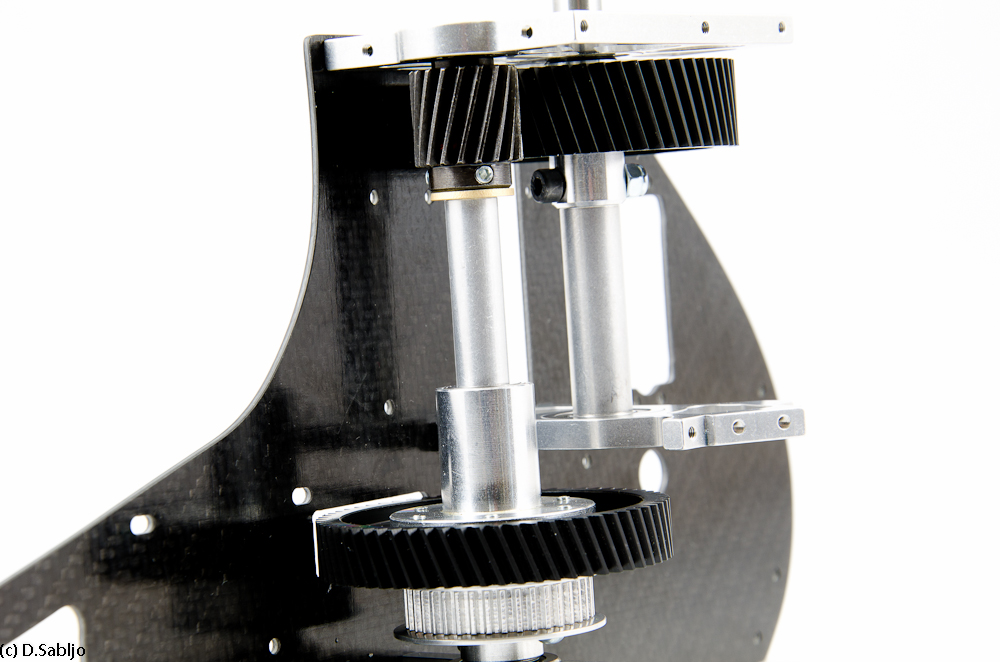

Also hier Nachträglich noch die Abschlußbilder der Baustufe 2. Montage des Vorgelagestranges.



Die Messingscheibe gehört normalerweise nicht dazu. Die lange Hülse war aber 2mm zu kurz bei mir.

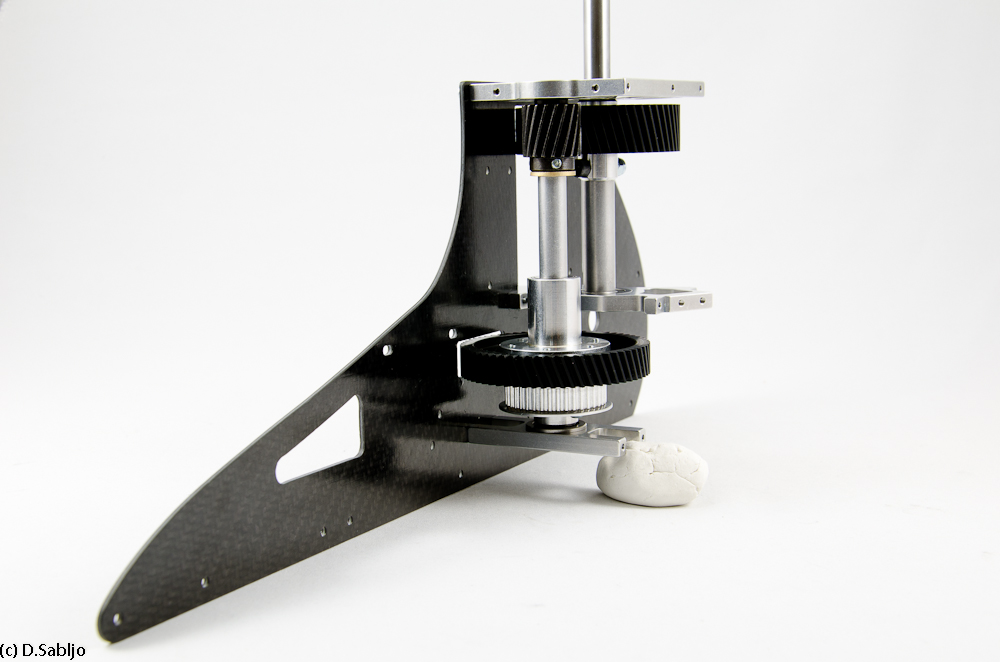

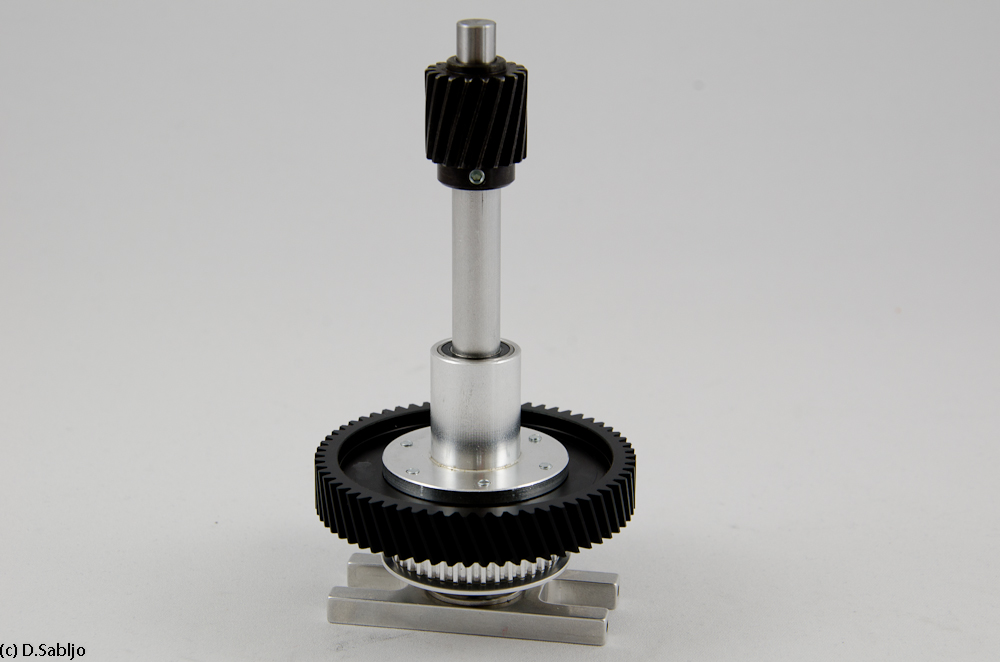

Somit ist das 2 Stufige Getriebe fertig aufgebaut. Ohne axiales Spiel und super leichtgängig!
