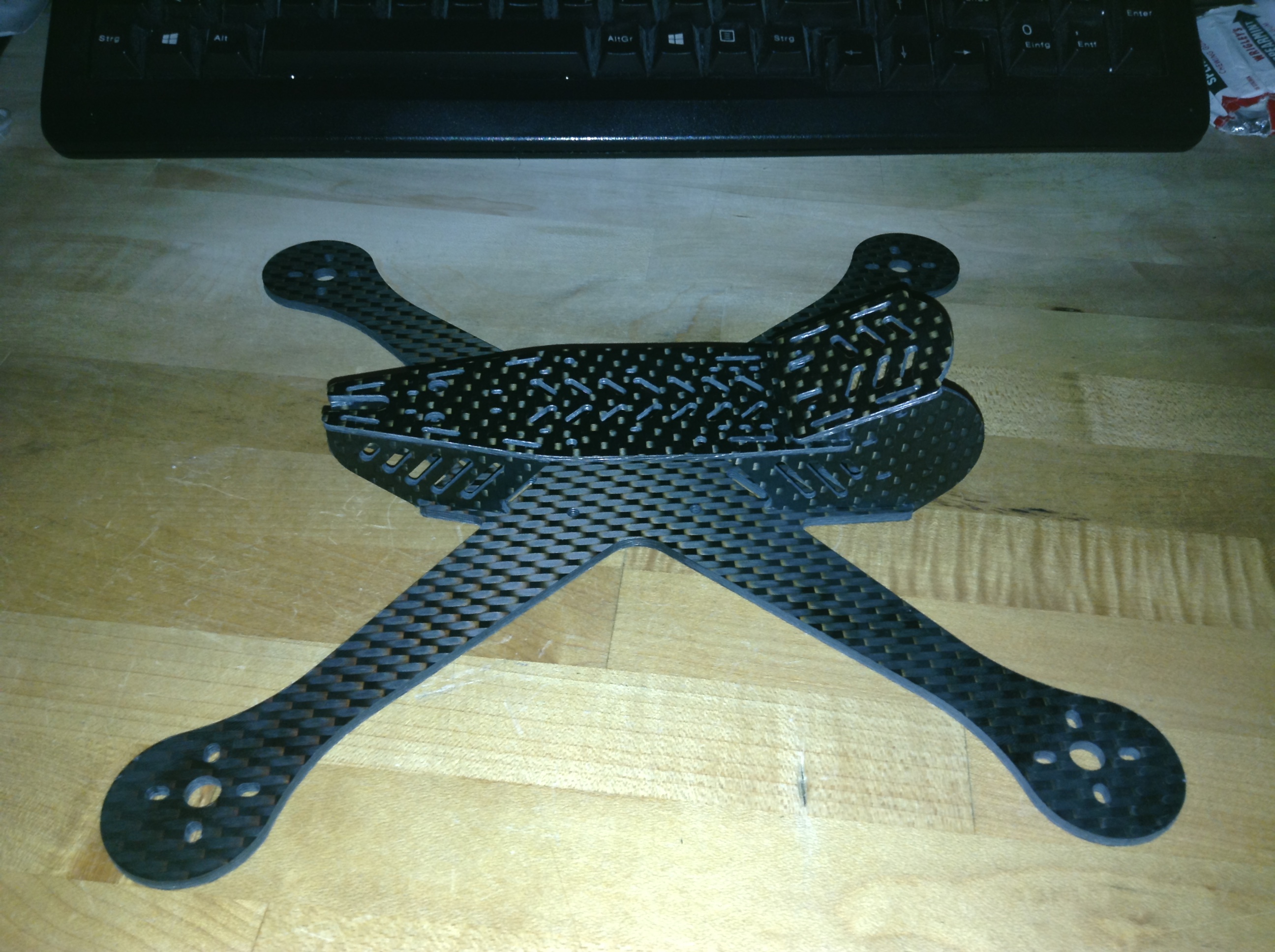

Beim Frame fehlt noch ein vorderes Seitenteil was bei meinem Kumpel im Auto aus der Tüte gefallen ist, fahre ich gleich holen.
Weiters habe ich schon:
Kiss FC
Kiss 24A ESC
Lumenier 2206-11
Foxeer HS 1190 mit Gopro Linse
Unify Pro HV
Das ganze an einem gestrippten Jeti R4.
Obendrein habe ich noch ein Matek Hubosd Eco X von dem ich immer noch nicht weiss ob ich es verbauen soll und wenn ja wie.
Wenn ich es nicht verbaue brauche ich 2 Stromschienen aus Kupfer die mit Kapton isoliert werden und die Kabel werden etwas länger, Gewichtsersparnis sind also blos 3-4 Gramm.
Kiss und Unify sollten direkt aus dem Akku versorgt werden, Kamera aus dem Unify, Empfänger aus der Kiss.
Der 12V Anschluss langt nicht für das Unify, der 5V hat zu wenig Spannung, deswegen. Wenn ich das OSD nutze muss der Ausgang der Kamera und der Eingang vom Videosender über das Matek, logisch. Jetzt habe ich aber in einem Video gesehen das es "important" wäre die Masse vom Videosender an den Ground Pad zwischenCam und VTX zu löten, warum weiss der Geier.
Gibt es dafür einen Grund?
Die Dokumentation von dem ganzen Kram scheint mir irgendwie äusserst mangelhaft zu sein, vielleicht liegt´s auch daran das die Materie neu ist.

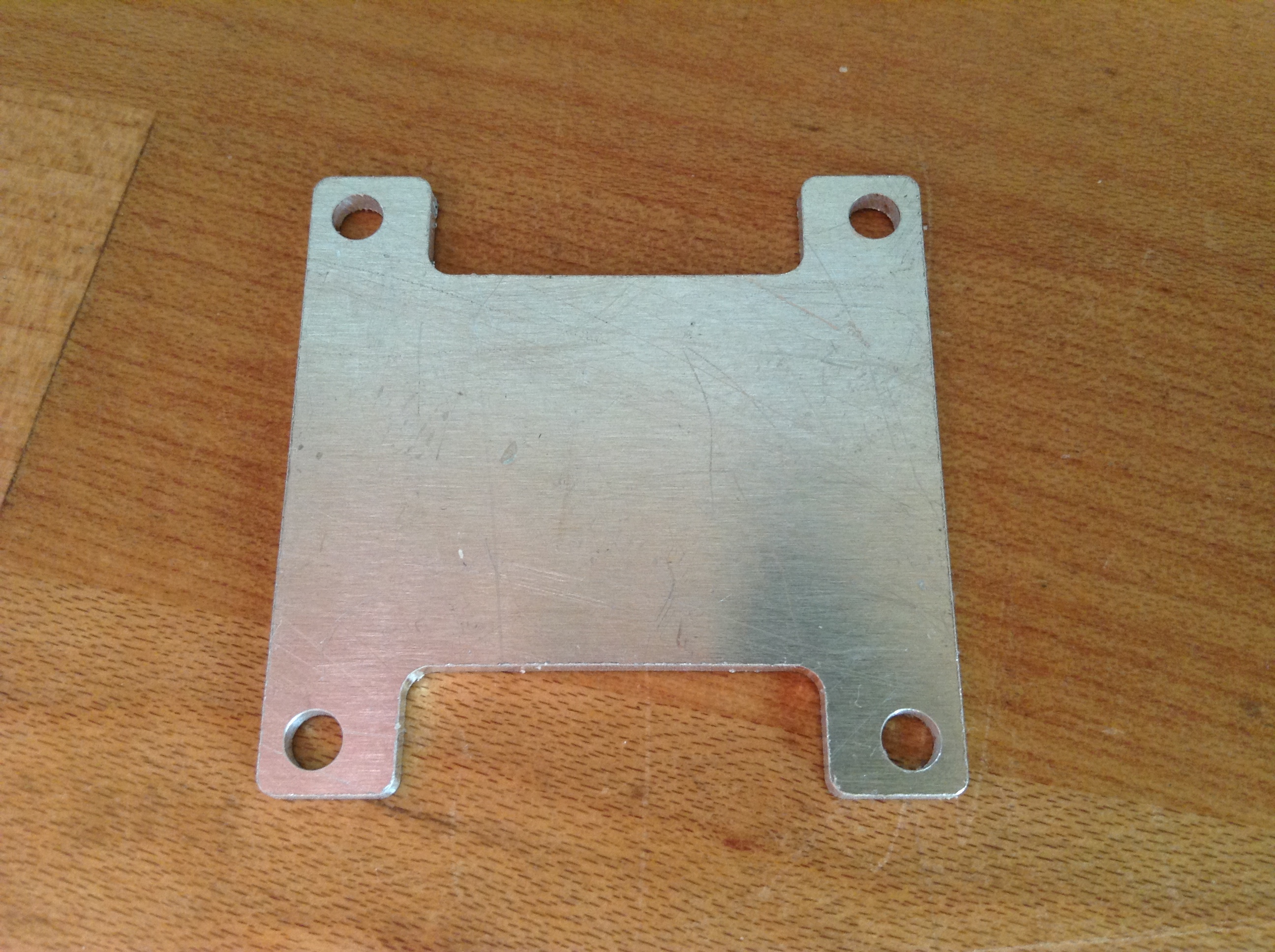

Für das Unify habe ich auch einen Kühlkürper fräsen lassen, schien mir sinnvoll.
Ground zwischen VTX und Cam wäre gut wenn das da wäre ^^ und das so kurz wie möglich und nicht über Leitungen legen die hohe ströme haben...
Aber da du eh den Unify HV hast is es recht einfach:
VTX Versorgung, wie du schon gesagt hast, an den LiPo.
Video, und GND an das HubOSD VTX Pad, dann gleich weiter con den Cam pad's zur Cam.
die Frage ist jetzt, wie sauber gibt das HubOSD die 5V aus für die Cam...
2 möglichkeiten:
die 5V vom VTX an die Cam schließen
oder
5V vom VTX abklemmen und die Cam mit den 5V vom HubOSD versorgen.
einfacher wäre es gewesen wenn du n PiggyOSD hättest:
Könntest alles über die KISS FC und ESC's messen lassen.
aber egal
wird auch mit n HubOSD gehn
Angehängte Dateien
regards Mike
Rosewhite Leora V2- Saphira - Styx - Kraken K3 - all KISS
Ground zwischen VTX und Cam wäre gut wenn das da wäre ^^ und das so kurz wie möglich und nicht über Leitungen legen die hohe ströme haben...........
geht beim unify pro hv sowieso da man cam direkt darüber versorgt.
[MENTION=43315]Stefan[/MENTION]

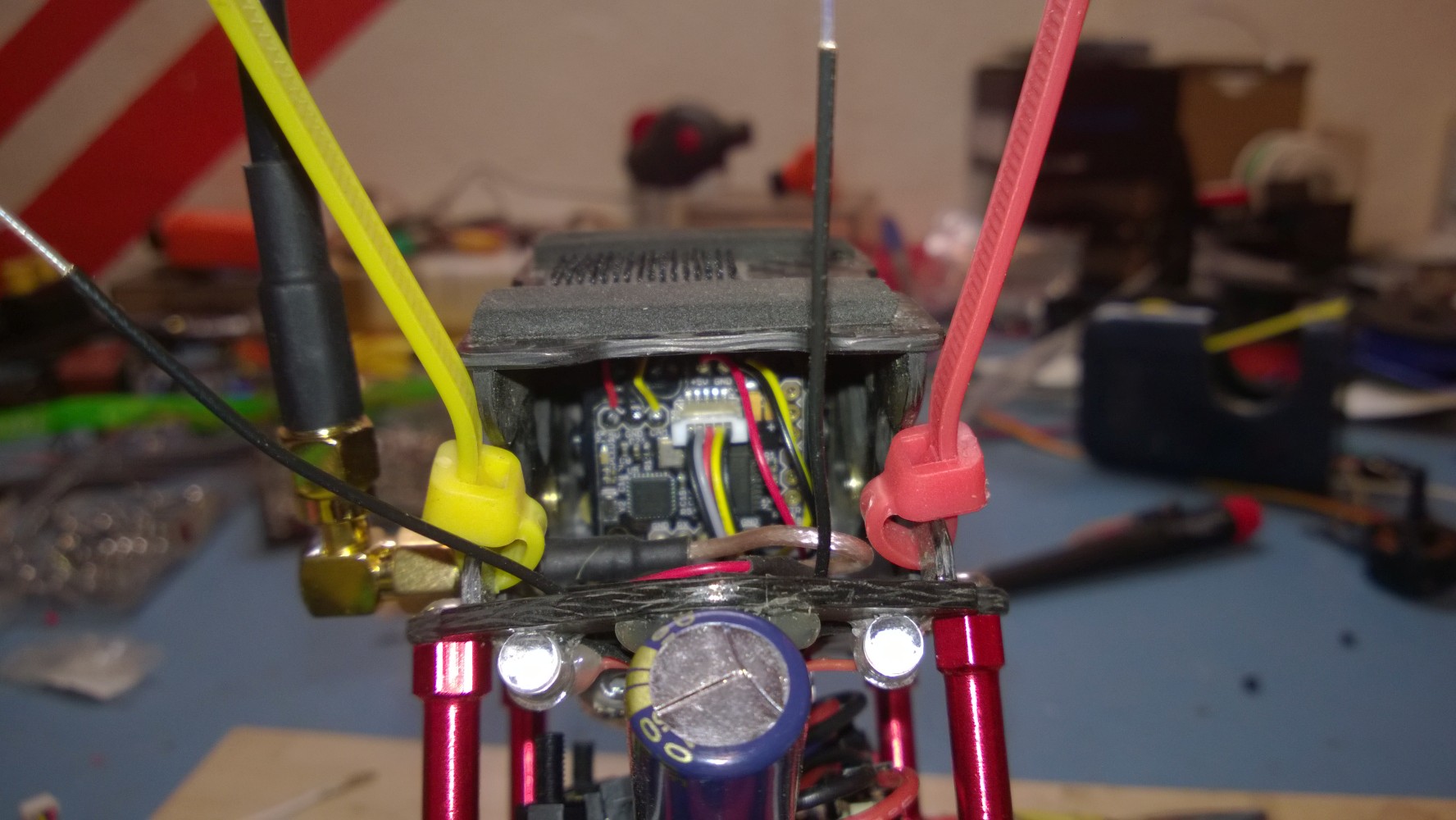

Kämpfe gerade mit (fast) dem gleichen Setup. Hier mal mein Plan:
1) Matek eco mit OSD verbauen
2) FC mit VCC über das Matek via Steckkontakt versorgen (Matek hat da extra VCC Anschlüsse gegenüber den LiPo Pads)
3) VTx auf gleiche Weise versorgen (hier eine Weiche löten)
4) Cam mit BEC vom VTx versorgen (5V), dafür ist es auch gedacht.
5) Vid von Cam und Vid zu VTx über das Matek verbinden.
6) Steckkontakte ans Matek löten (Rx, Tx, GND), damit Du es später einfacher mit neuer FW flashen kannst
Ich weiss jetzt nicht, ob es sinnvoll ist am LiPo Eingang noch einen low ESR zu verbauen oder
für die VTx Versorgung noch einen LC Filter einzubauen.
Weiterhin will ich auch ein Micro für das akkustische feedback verbauen.
Du siehst, ich hab da auch noch etliche Fragezeichen offen. Poste mal, wenn Du für Dich eine brauchbare Lösung gefunden hast.
Das mit dem KISS MinimOSD hab ich mittlerweile verworfen, das gibt ein Kabelsalat sondergleichen und ist total umständlich.
Achja, schau mal ob sich das Matek korrekt verbauen lässt (Standoff mit anschrauben).
Ich hatte da Probleme mit einem nagelneuen Frame, der jetzt bei mir in der Schublade liegt. Wenn es mal ein Matek eco H-Type in normaler Größe gibt pack ich den Frame wieder aus.
[FONT="Fixedsys"]If you don't like it, fight it![/FONT]
So war es ja auch geplant. Einzig Ground hätte ich halt vom Gefühl her nicht an dem Pad zwischen VTX und Cam abgegriffen sondern direkt am Akku bzw. dachte ich eigendlich die Akkuspannung in die FC zu legen und von dieser dann weiterzugehen ins Unify und Cam, dann bin ich auch von den Hochstromleitungen was weg.
Einzig VTX und CAM gingen dann noch auf das PDB.
Ist halt die Frage ob das geht.
Piggy hatte ich auch schon überlegt, ist dann aber noch ein Teil mehr.
Kondensator kommt bei mir an die Anschlüsse der beiden Vorderen Regler, also entgegen dem Stromanschluss vom Matek und auf der Motorseite vom Shunt, eben möglichst nahe an den Motoren, das scheint mir den meisten Sinn zu machen.
In meinen Frame passt alles rein, sonst habe ich beim zeichnen Mist gebaut.
Stefan wenn du kiss fc nutzt musst du mit lipospannung rein .
was habt ihr immer alle für GND probleme
Wenn du nen HV nutzt lötest du ihn direkt an die lipo spannung (da wo der der bec stecker ist abschneiden ^^) a auf der andren seite gehn drei kabel (rot5v/schwarz/gelb) zur cam . fertig ist die laube...!!!
kondis kann man anschliessen wo platz it. am pdb oder direkt bei den esc. ist bei der leitumgs länge egal.
Anschluss des KISS OSD ist easy da nur ein kabel mehr , aber das hatte ich schon zu oft in letzter zeit hier erklärt.....
Wenn du nen HV nutzt lötest du ihn direkt an die lipo spannung (da wo der der bec stecker ist abschneiden ^^) a auf der andren seite gehn drei kabel (rot5v/schwarz/gelb) zur cam . fertig ist die laube...!!!
...mach für mich und Stefan doch mal 'ne aufschlussreiche Zeichnung, dann klappt's auch mit dem GND
[FONT="Fixedsys"]If you don't like it, fight it![/FONT]
Wenn du nen HV nutzt lötest du ihn direkt an die lipo spannung (da wo der der bec stecker ist abschneiden ^^) a auf der andren seite gehn drei kabel (rot5v/schwarz/gelb) zur cam . fertig ist die laube...!!!
Und am besten gleich noch einen kleinen LC Filter in die Leitung damit auch wirklich keine Streifen auftauchen.
Genau das ist das Problem.
Der Zahnarzt sagt an den Akku ran, Team Blacksheep ebenfalls, verspricht " It will filter the power and make sure you get clean video".
Der Typ aus dem Video von dem ich schon vergessen habe welches es war meint es wäre "important" die Masse vom Videosender an den Ground Pad zwischenCam und VTX zu löten und auch nur da.
