ULTRA-GUARD 430 Back Up Solution Super Combo genutzt?

[papads]

AW: ULTRA-GUARD 430 Back Up Solution Super Combo genutzt?

sind master/Slave kabel durschgeschleift, heisst master/Slave kabel vom Bec in die R-Plantine und von der R-Plantine ausgang Master/Slave ins FBL /Stabi.Habe ich das so richtig verstanden?

so wird die R-Platine mit einem BEC Kabel verdrahtet.



und hier bei zwei BEC Kabel. Der Gassignaldraht wird hier nur vorbei geführt.

[buell47]

AW: ULTRA-GUARD 430 Back Up Solution Super Combo genutzt?

Oh Gott, der R2 wird dazwischen in Reihe geschaltet? [emoji15]
Ich nahm an Parallel.

Damit wäre das Teil für mich aus dem Rennen.

Wer garantiert denn, das die Elektronik auf der R2 Platine zuverlässiger ist als die BEC Elektronik?
Ebenso noch 4 Lötstellen mehr und Master und Slave (doppelt getrennte Stromversorgung) wird nun zu einer einzigen Stromversorgung.

Da würde ich lieber ohne diesen Puffer fliegen, wenn es mir ausschließlich um ein BEC Backup geht.

[papads]

AW: ULTRA-GUARD 430 Back Up Solution Super Combo genutzt?

und Master und Slave (doppelt getrennte Stromversorgung) wird nun zu einer einzigen Stromversorgung.

?

Master und Slave sind im BEC auch auf einem Punkt gelötet.
Nur aus Gründen der Querschnitssverdopplung und zur Verdopplung der Steckkontakte sind das zwei Leitungen.
Man kann auch anstelle der R-Platine jeweils eine Schottky-Diode im Master und Slave Kabel einlöten.
Es bleiben auch zwei Leitungen mit der R-Platine zwei Eingang, zwei Ausgang (zweites Bild)

Ich benutze die R-Platine auch nicht.
Mein Diabolo 550 hat jetzt bereits weit über 500 Flüge mit dem Platinum 100A V3 ohne diese Platine hinter sich.
Ich hatte sogar getestet bei laufenden Motor den Akku abzustecken.
Da gab es keine Probleme.
Aber das sollte jeder für sich selbst entscheiden was er tut.

[buell47]

AW: ULTRA-GUARD 430 Back Up Solution Super Combo genutzt?

Ja klar, im BEC, aber wenn das Slave außerhalb nen Wackelkontakt hat, oder sonstwas, ist das Master noch dran. Löst sich am R2 eine Lötstelle ist Feierabend.

[Swoffer]

AW: ULTRA-GUARD 430 Back Up Solution Super Combo genutzt?

Ich benutze die R-Platine auch nicht.

wenn du die R-Plantine nicht nutzt hast den im Master/Slave kabel jeweils eine schottky Diode?wenn ja welche
würde mich intressieren da ich den selben Regler habe.

[papads]

AW: ULTRA-GUARD 430 Back Up Solution Super Combo genutzt?

wenn du die R-Plantine nicht nutzt hast den im Master/Slave kabel jeweils eine schottky Diode?

nein, ich benutze nur den r² Puffer ohne Netz und doppelten Boden.

Habe bis jetzt keinerlei Probleme gehabt.
Wo hast du denn gehört das es beim Hobywing V3 100A Probleme gibt?

[Swoffer]

AW: ULTRA-GUARD 430 Back Up Solution Super Combo genutzt?

ich benutze nur den r² Puffer

Das heist du hast nur die r2 Puffer im Empfänger oder stabi sitzen welchen hast du 25F oder 50F

ich weiß nicht mehr genau wo ich das gelesen habe irgendwo im netz, habe aber auch gelesen das mann dem Bec vertrauen kann.

[papads]

AW: ULTRA-GUARD 430 Back Up Solution Super Combo genutzt?

hier kannst du es sehen, sind die 25F.
Man sieht auch den Regler.

Diabolo 550 Bilder Verkabelung - RC-Heli Community

[Swoffer]

AW: ULTRA-GUARD 430 Back Up Solution Super Combo genutzt?

hier kannst du es sehen, sind die 25F

geht die r2 puffer ans Brain?, das kann ich nicht erkennen, müsste aber da du ja mit 2 sats fliegts. Dann werde ich das auch mal ohne schottky dioden testen nur den r2 Buffer.
Bin nur am überlegen ob 25F oder 50F soweit preislich liegen die ja nicht auseinander.

[papads]

AW: ULTRA-GUARD 430 Back Up Solution Super Combo genutzt?

Ja, geht direkt ans Brain.
Ich würde die 25F nehmen. Die reichen locker aus und sind anhand der Größe deutlich einfacher zu plaziern. Ebenso geht das Laden der Caps über das BEC deutlich schneller.

[helibilly]

AW: ULTRA-GUARD 430 Back Up Solution Super Combo genutzt?

also da finde ich den ultra guard auch besser, denn wie frank schon schreibt, in reihe würde ich so ein system nicht bedienen wollen...
obwohl ich die kondensatoraufladungsvariante besser finde...

[papads]

AW: ULTRA-GUARD 430 Back Up Solution Super Combo genutzt?

Der Ultraguard schützt genausowenig gegen rückströme wie der Standard r2 Buffer
Die Rückstromplatine ist lediglich eine erweiterung am R2 Buffer für Regler die das benötigen.
Was gibt es da beim Ultraguard?
Wenn schon, dann die gleichen Bedingungen vergleichen.

[buell47]

AW: ULTRA-GUARD 430 Back Up Solution Super Combo genutzt?

Ich glaube Guido geht's nicht um einen Funktionsvergleich der beiden, denn den Vergleich gewinnt der R2 in meinen Augen.

Geht wohl eher um ein Backup System. Aus diesem Gesichtspunkt habe ich auch gesagt, das dann der R2 bei mir verloren hätte.

[papads]

AW: ULTRA-GUARD 430 Back Up Solution Super Combo genutzt?

Ich glaube Guido geht's nicht um einen Funktionsvergleich der beiden

naja, das liest sich für mich anders.

also da finde ich den ultra guard auch besser, denn wie frank schon schreibt, in reihe würde ich so ein system nicht bedienen wollen...

Die Standat r² Puffer Caps sind ohne diese R-Platine (siehe Bild). Da wird auch nichts in Reihe geschaltet sondern lediglich wie beim Ultra Guard parallel an die Spannungsversorgung angeschlossen.
Deswegen ist es kein Vorteil vom Ultra Guard gegenüber den Caps.

Aber es muss jeder selbst entscheiden ob, was, und wie er so etwas braucht.

Dem Hersteller wird es wohl egal sein, denn beide Entwicklungen (Guard und Caps) stammen aus dem selben Haus.

[papads]

AW: ULTRA-GUARD 430 Back Up Solution Super Combo genutzt?

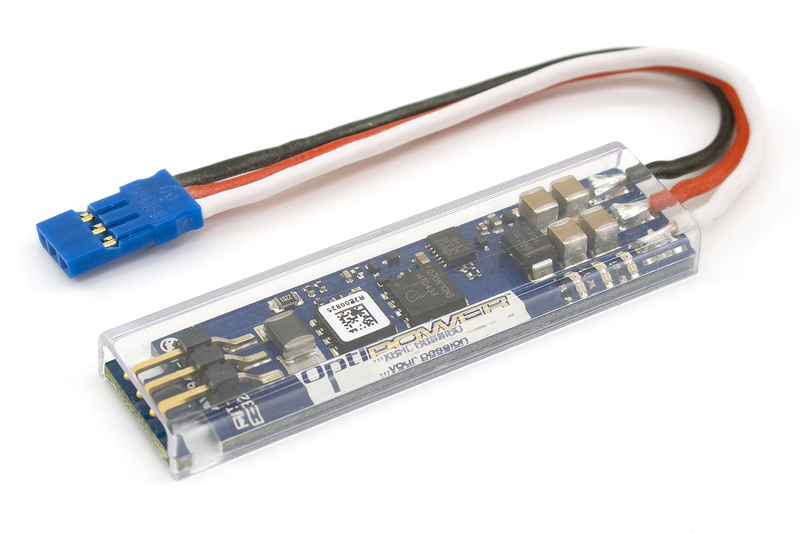

Und wer nach einer fertigen Rückstrom-Lösung sucht, kann natürlich auch noch den BEC Guard einsetzen.
Werden bei BEC mit zwei Leitungen (Master Slave ) dann zwei StücK benötigt (wenn man beide seperat verwenden möchte und nicht mit Y Kabel zusammenführt).
Damit werden nicht nur Rückströme verhindert, sondern auch das im falle eines BEC defektes das die volle Akkuspannung (bei 12S immerhin 50V) die komplette Heli Elektronik abrauchen lässt.

Ist aber auch eine Reihenschaltung in den BEC Leitungen!
Allerdings darf bei zwei Stück dann eine ausfallen damit der Flug weiter geht.

hier die Betriebsanleitung: klick
