Kamerahalterung im Eigenbau - suche noch Teile

[Beppo]

Moin alle,

bin zur Zeit dabei eine Kamerahalterung zu entwerfen, nix aufregendes und ziemlich basic. Moechte die "Hardware" wie Schrauben, Wellen, Lager so verwenden, dass man das einfach kaufen kann. Fuer den Fall, dass jemand die Halterung nachbauen moechte, bekommt er die Daten fuer die Fraesteile und eine Liste mit den benoetigten Hardwareteilen und deren Bezugsquelle.

Die Halterung soll an Helis (500-/600ter Klasse) sowie auch an X-Coptern funktionieren. Die Vibrationsdaempfung an der Halterung erfolgt durch Alphagel Vibrationmounts die sich im X-Copter Bereich wohl schon bewaehrt haben. Die Pan/Tilt beweglichen Teile sollen "spielfrei" kugelgelagert werden, was leichte- ruckelfreie Bewegung ermoeglichen und Vibrationsuebertragung/-verstaerkung mindern soll.

Fuer die Lagerung bzw. Aufhaengung des Kamerastandes in der Gabel habe ich die Blattlagerwelle des 250iger in Betracht gezogen und damit auch gezeichnet. Nun muss ich aber festellen, dass ich kein Riemenrad finde dessen Bohrung 2,5 mm ist, kleinste Bohrung bei Maedler Riemenraedern ist 3,5 mm.

Hat jemand ne Idee wo ich noch nach Material suchen kann ausser bei Maedler und Conrad, oder wo ich eine Welle mit Gewindebohrung an beiden Seiten (wie eine Blattlagerwelle halt) in den Massen 3,5 x 30mm finden kann.

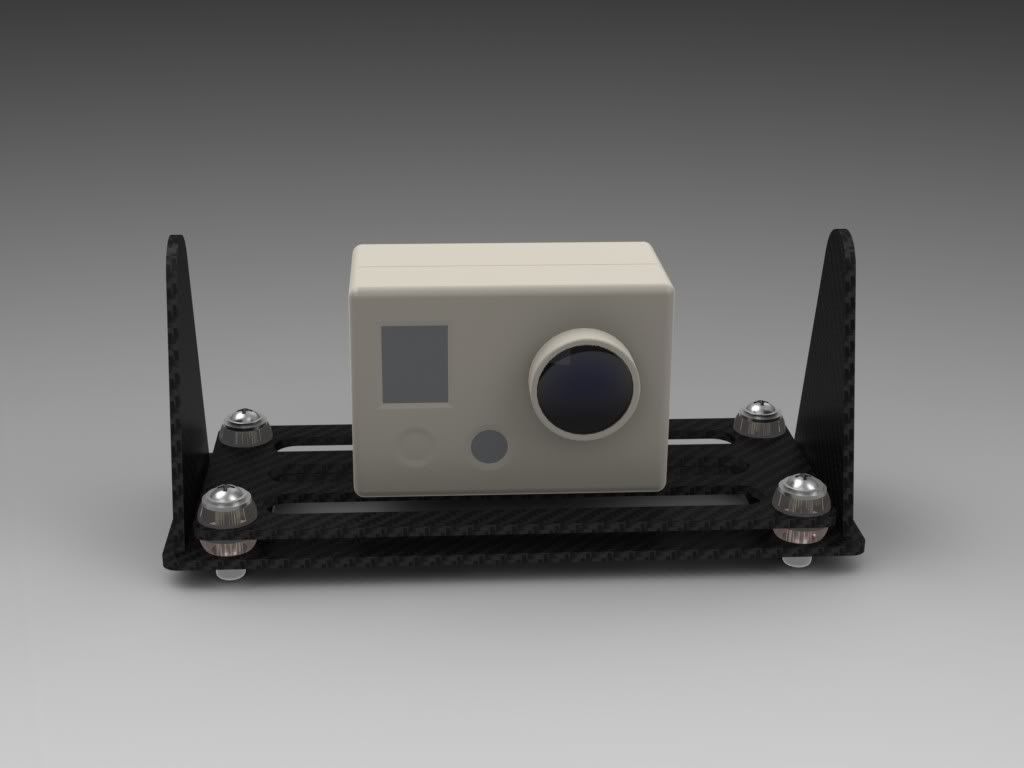

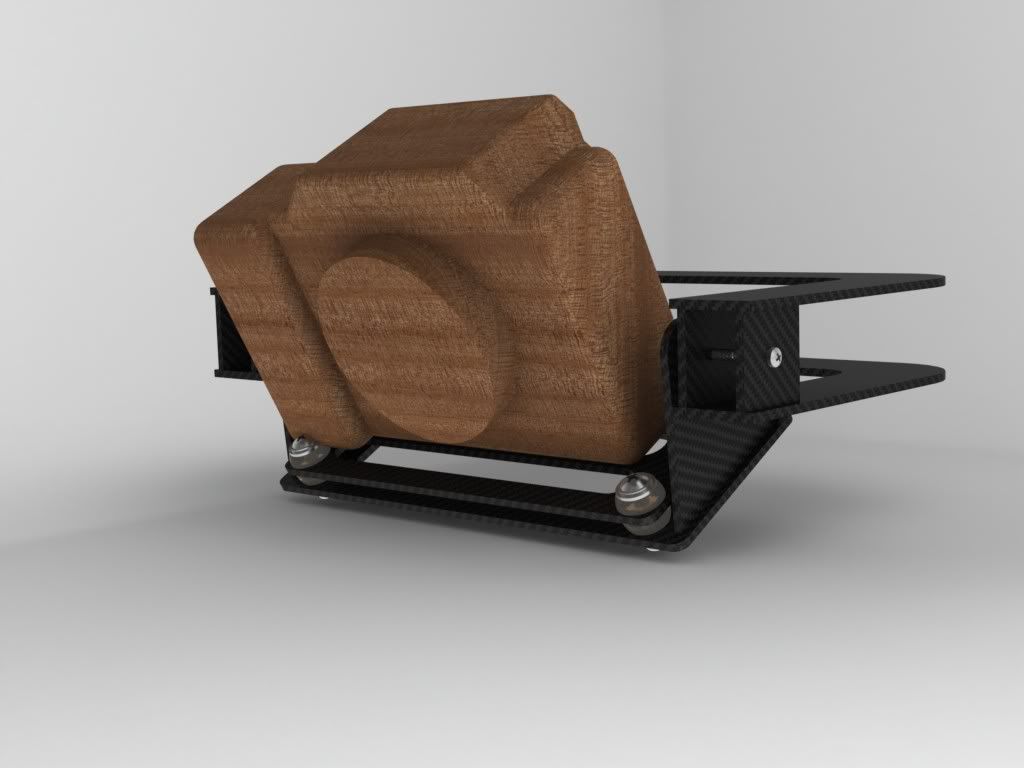

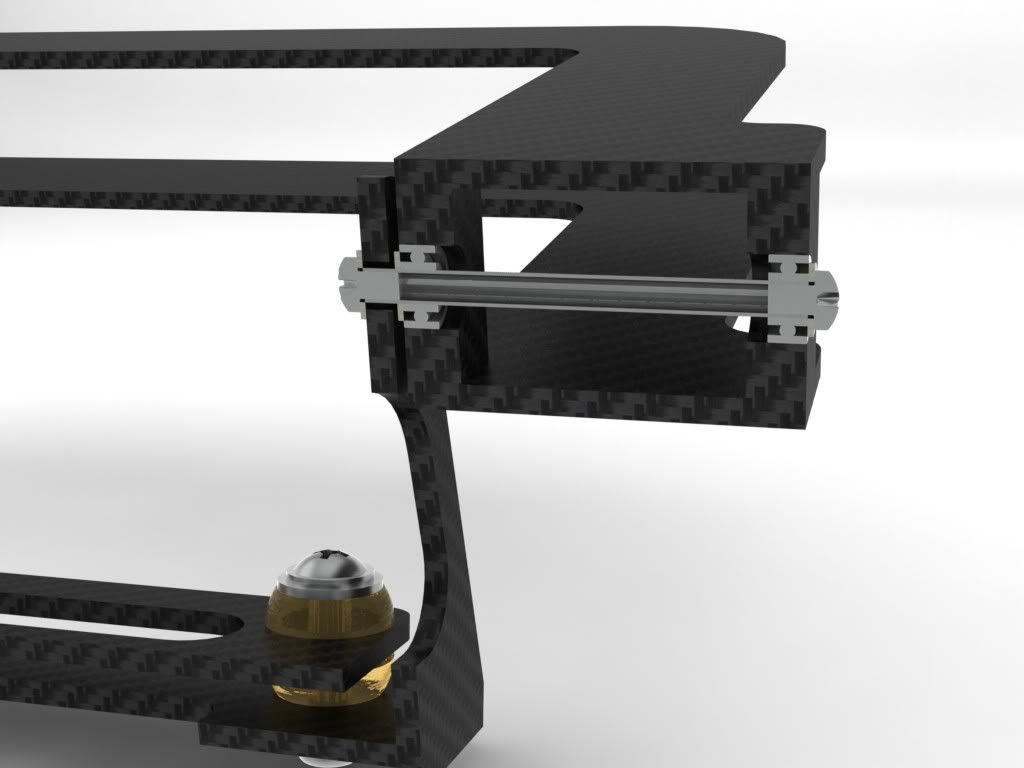

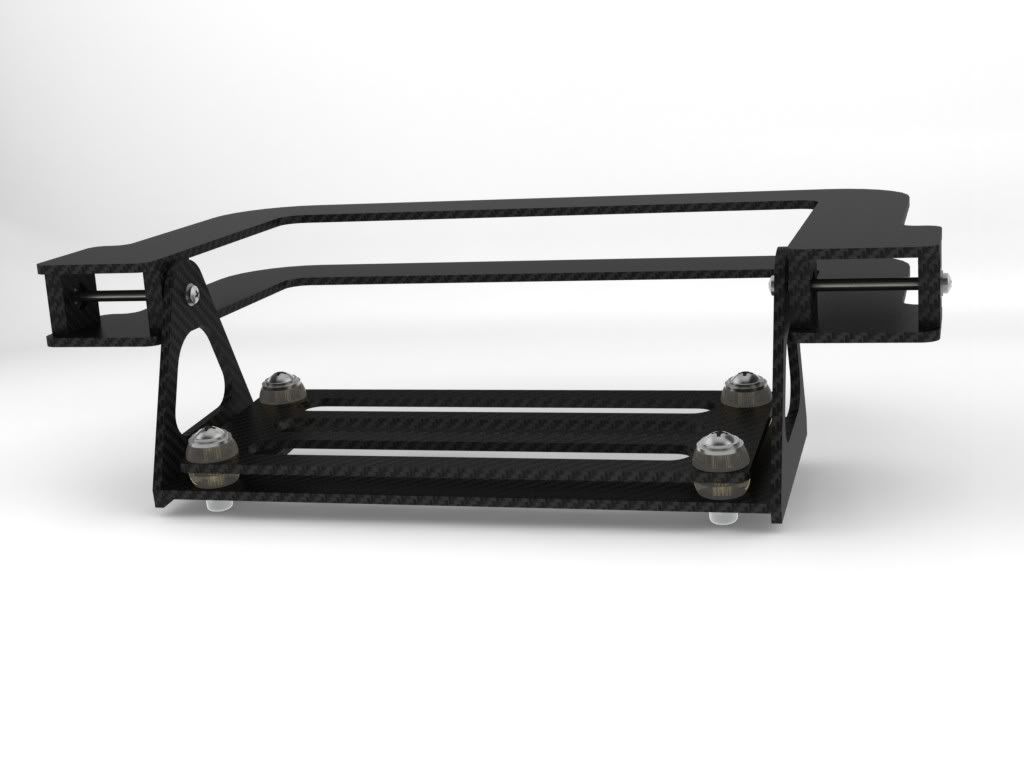

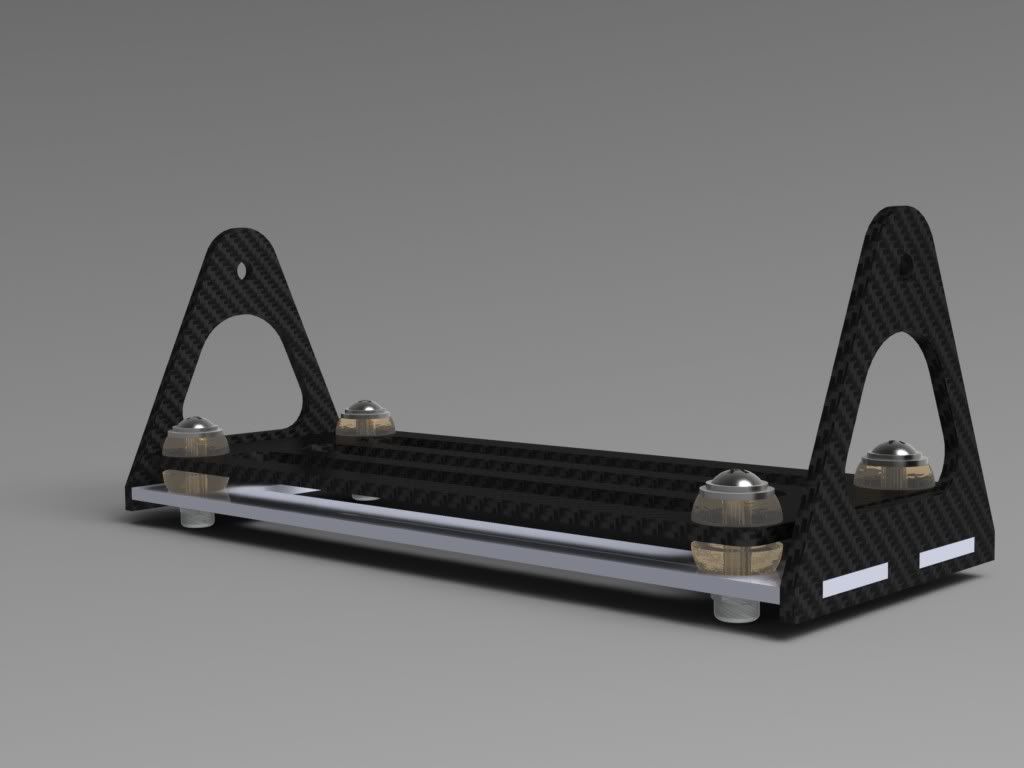

Hier mal ein paar Bilder vom "Projekt" zur Verdeutlichung











DANKE schon mal fuer jeden Hinweis !

Gruesse
Christoph

[xray]

Sehr cooles Projekt, sowas brauch ich auch noch irgendwann. Schau mal bei Microhelis.de da hab ich mein Riemenrad für ne andere Heckübersetzung an meinem 450 her.

Gruß Alex

[Beppo]

AW: Kamerahalterung im Eigenbau - suche noch Teile

Moin,

Danke für den Hinweis auf Microheli, leider konnte ich da das Passende nicht finden.
Trotz intensiver Suche waerend des WE konnte ich keine "Fertigteile" finden.
Eisenbahnmodellbau könnte eine Sparte sein wo solche Teile wie 3,5 x 30 - 40 mm Wellen der Achsen vorkommen, evtl. auch im Car Bereich oder RC-Panzer, kenne mich da aber nicht aus und konnte bisher keine Seite finden mit einem guten Ersatzteilbereich.

Vorschläge ?

Gruesse
Christoph

[sl4yer]

AW: Kamerahalterung im Eigenbau - suche noch Teile

Das sieht ja sehr geil aus :-)
Gehst du damit in Serie?
Hab ne gopro und die passt ja super da rein wie man auf deinen Zeichnungen sieht :-)

[Beppo]

AW: Kamerahalterung im Eigenbau - suche noch Teile

Moin....

.......Gehst du damit in Serie?............

nein ganz bestimmt nicht, aber wenn's mal fertig werden sollte gebe ich die Daten zum Fraesen weiter.

Gruesse
Christoph

[sl4yer]

AW: Kamerahalterung im Eigenbau - suche noch Teile

cool
kannste mir dann eine pm senden?
wäre super

grüße

[vaughan]

AW: Kamerahalterung im Eigenbau - suche noch Teile

Lt. Datenblatt von dem Riemenrad kann mann das Loch aufbohren z.B. auf DM4.
Das erhöht die Chancen etwas passendes zu finden.
Weiters stellt sich die Frage, ob du nicht auch eine Hohlwelle oder ein Rohr
stattdessen verwenden kannst, und dann mit einem langen Schrauben durchschraubst.

[Beppo]

AW: Kamerahalterung im Eigenbau - suche noch Teile

Moin !

Lt. Datenblatt von dem Riemenrad kann mann das Loch aufbohren z.B. auf DM4.......

Danke fuer den Hinweis, die waren mir doch wirklich entgangen..

Ist auch schon eingebaut, Riemenrad mit 12T passt ganz gut...



Nun kann es weitergehen, fuer die Befestigung des "Armes" der die Gabel traegt, wird die Rotorwelle des T-Rex450 + der entsprechenden Kugellager genommen. Hier fuer findet man Riemenscheiben ohne Probleme. Bleibt noch zu klaeren wie das Servo eingebaut wird, damit man den Riemen auch richtig spannen kann.

Gruesse
Christoph

[bf212]

AW: Kamerahalterung im Eigenbau - suche noch Teile

Moin Christoph,
mal kurz O.T.: mit welchem CAD arbeitest du?

[Ronny81]

AW: Kamerahalterung im Eigenbau - suche noch Teile

Hi Christoph,

aus welchem Material muss die Welle denn sein?
Ich könnte dir eine drehen.
Wenn Messing reicht, ist es nicht schwer.
Ich bin zum Test mal den Rex 450 mit Messingblattlagerwelle geflogen
und die hat gut gehalten.
Silberstahl hätte ich auch, aber den muss ich dann schleifen usw ...

Gruß Ronny

[Vulcano]

AW: Kamerahalterung im Eigenbau - suche noch Teile

Hi Christoph,

schön, deine Konstruktion.

Aber eine ketzerische Frage hab ich schon: wäre es nicht einfacher, statt der Achse mit Riemenrad, direkt dort ein Servo zu montieren?

[Beppo]

AW: Kamerahalterung im Eigenbau - suche noch Teile

Moin alle,

@bf212
Alibre Pro + Keyshot, und ich bin leider kein Fachmann auf diesem Gebiet sondern nur interessierter Laie...

@Ronny
Danke fuer Dein Angebot ! Ich moechte aber Teile finden, die fuer Leute die Nachbauen moechten, einfach zu kaufen sind.

@Vulcano
Konstruktive Kritik ist eher hilfreich als ketzerisch und Du hast recht, wenn ich das so lasse koennte ich im Prinzip auch direkt mit dem Servo arbeiten. Ich moechte aber ein Untersetzung erreichen damit die Bewegung weniger ruckartig ist. Dafuer allerdings braucht es an dieser Stelle doch ein deutlich groesseres Riemenrad.

Gruss
Christoph

[bf212]

AW: Kamerahalterung im Eigenbau - suche noch Teile

Hi Christoph,
ist schon ne saubere Arbeit! Da ich selbst manchmal etwas mit CAD konstruiere, weiss ich, was da für "Hirnschmalz" drinsteckt!

[bf212]

AW: Kamerahalterung im Eigenbau - suche noch Teile

Die Sache mit dem Servo ist gar nicht so abwegig. Um Servo mit Sanftanlauf ging es hier auch schon mal. Evtl hilt dir das ja weiter.

[xray]

AW: Kamerahalterung im Eigenbau - suche noch Teile

Hast Du das schöne Teil schon gesehen.

http://www.rc-heli.de/board/showthread.php?t=170659

Er hat es direkt mit Zahnrädern gelöst.

Gibt es schon eine Skizze oder ähnliches wie Deine gesamt Konstruktion werden wird.
