[Quad] [Align MR 25] Belegung Videosender / Board

[Juky]

Moin,

habe nun ein Immersion TX Modul erstanden und möchte dieses ans Board anschließen-
da ich nirgendwo eine gesicherte Info zur Belegung finde, weiß vllt. einer von Euch Bescheid:

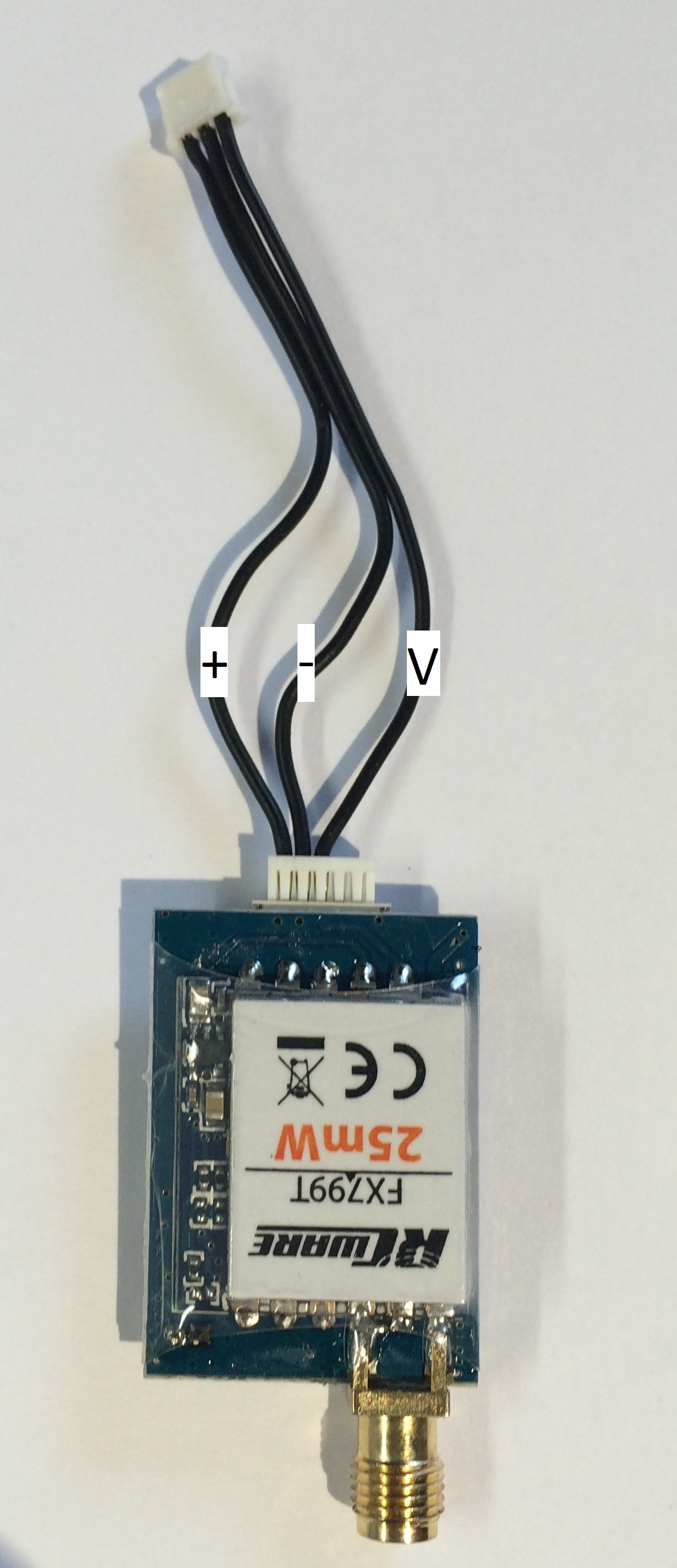

- stimmt Belegung lt. beigefügtem Bild, von außen nach innen: Plus/Minus/Video?

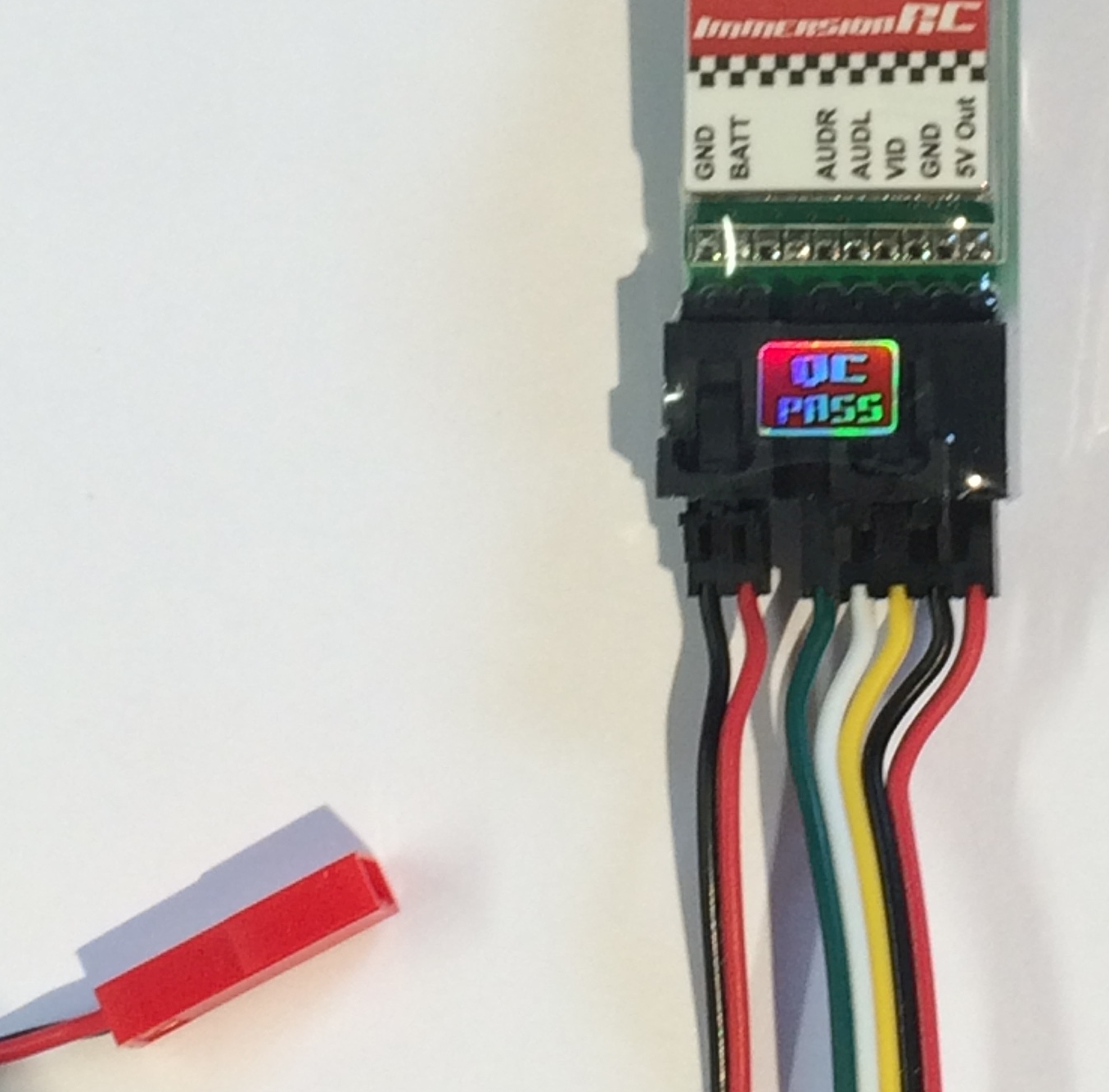

- an +/- des vorhandenen Kabels, welches auf's Board gesteckt wird, müßte ich entsprechend die Kabel
vom BEC Kabel des ImmersionRC löten sowie an die Video-Ader das gelbe Kabel vom neuen Sender?

Gruß
Juky

[el-dentiste]

AW: [Align MR 25] Belegung Videosender / Board

hi
genau das gelbe vom immersions is video
ob die bezeichnungen stimmen vom altenm sender kannich nicht sagen ,aber ahste multimeter ? da kannste mal messen. kannste den andren sender mal andersherum fotografiere. oft hängt ein dicker kondi hinter dem pluskabel.

ich weiss nicht was für ne spannung aus deinem alten kommt. nicht das da volle lipo spannung kommt und der immersion Sender kann nur 5V ab. dann tritt der alt bekannte rauch aus der in den bauteilen steckt und anzeigt das sie nun kaputt sind..

[Juky]

AW: [Align MR 25] Belegung Videosender / Board

ich weiss nicht was für ne spannung aus deinem alten kommt. nicht das da volle lipo spannung kommt und der immersion Sender kann nur 5V ab

Danke für den Hinweis, es ist wohl genau anders herum: Das Board liefert whrs. nur 5V, der neue Immersion braucht 7V- 25V!
Ich messe erstmal die Boardspannung, ggf. muß ich den neuen TX direkt an den Akku Eingang hängen
(Multimeter habe ich)

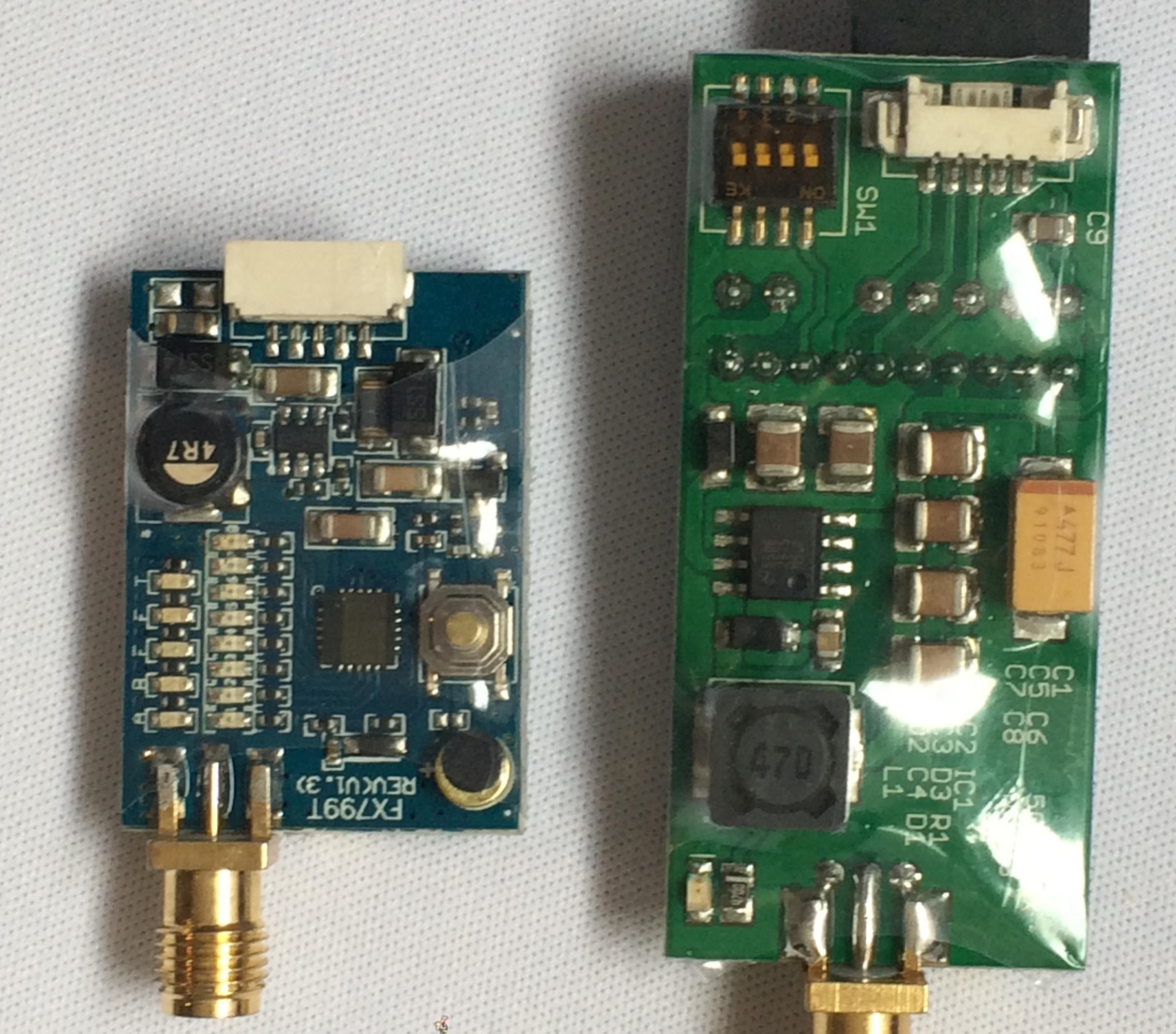

Rückseiten der Sender:

[el-dentiste]

AW: [Align MR 25] Belegung Videosender / Board

hi
ah ja ich glaub dann haben wirs
das ein bekannter sender
Google

dann wäre die bbelegung so

http://img.banggood.com/thumb/water/oaupload/banggood/images/A5/F2/0d2e29fc-26a1-c45f-d314-a0bf69aea4bb.jpg

is schgon mal gut das align von sich aus mit 5 v da rauf geht!!! die spannungsregler auf den zwergen sind unterirdisch schlecht und so muss er die lipo spannung nicht in abwärem umwandeln . falls dein grosser nicht be 5V funzt ?! wenn der 5V regler gut ist evtl packt er das, und du musst an den lipo, kannste nochn LC Filter dazwischen packen FALLS dein bild sehr schlecht ist wenn die mots laufen. Muss man aber nicht

[Juky]

AW: [Align MR 25] Belegung Videosender / Board

Vielen Dank, Nico! Messung mit dem Multimeter bestätigt die Belegung.

Es kommt übrigens doch die Akkuspannung an, das macht es einfacher-dann lege ich mal los!

[el-dentiste]

AW: [Align MR 25] Belegung Videosender / Board

Yeah viel spass. kommste sicher weiter mit dem imersions RC und auch bessere Quali des Bildes

[Juky]

AW: [Align MR 25] Belegung Videosender / Board

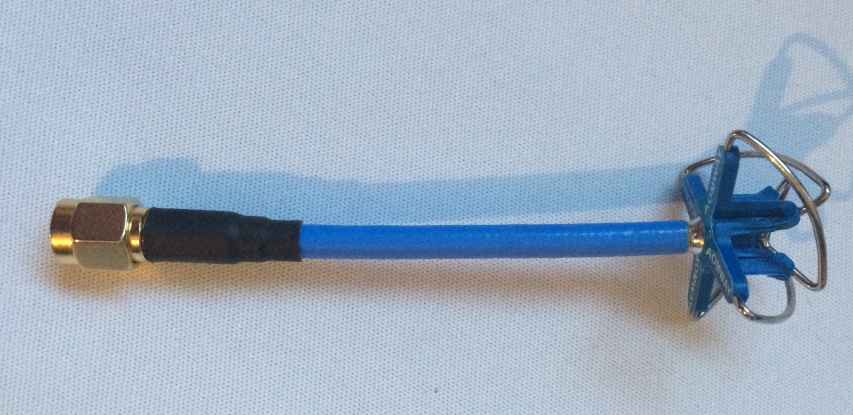

Das Bild wurde tatsächlich schon auf relativ kurze Distanz recht bescheiden- habe mir
deshalb mal diese Aomway Antennen besorgt.

Macht der andere Sender bei gleicher Sendeleistung wirklich was aus?

Den Immersion 25mW gibt es ja auch als 200mW Version- könnte den ganz aktuell bei der Post bekommen

[el-dentiste]

AW: [Align MR 25] Belegung Videosender / Board

relativ kurze distanz heisst ?
also der immersions rc is schon scherlich besser aber halt auch grösser und schwerer .
200mw is theorethisch in D nicht erlaubt..... theorethisch. natürlcih fliegt es sich mit sowas auch entspannter.... hab ich gehört

welchen Empfänger nutzt du den? und bist du sicher das du bei beiden auf dem gleichen kanal warst. die sender streuen oft sehr start und man meint man hat den richtigen kanal und nach kurzem wege ist das signal weg.

[Juky]

AW: [Align MR 25] Belegung Videosender / Board

So, Operation erfolgreich- nun ist der neue Sender verbaut und alles scheint zu funktionieren
Distanz so um die 150m, Bild war da, aber schon sehr gestört, Kanal war richtig. Empfänger ist ein Nexwave.

Am Wochenende komme ich hoffentlich dazu den Quad zu fliegen und werde sehen, ob der Empfang sich verbessert hat ...

Gruß
Juky

[el-dentiste]

AW: [Align MR 25] Belegung Videosender / Board

Hm also 150m is nich viel. Mit Stab Antennen?? Deine gezeigten sollten da schon mehr bringen. Haste auch am empfänger?

[Juky]

AW: [Align MR 25] Belegung Videosender / Board

Genau, mit Stabantennen. Die Aomway kommt auch an den Empfänger.

[el-dentiste]

AW: [Align MR 25] Belegung Videosender / Board

na da sollte aber viel mehr drin sein nun !

[fftunes]

AW: [Align MR 25] Belegung Videosender / Board

Hast du die an der Brille auch schön nach oben gebogen? Die Lage ist nicht unwichtig. Auch dass du nicht genau den Kopf zwischen Antenne und Antenne hast (hinter dir fliegst).
