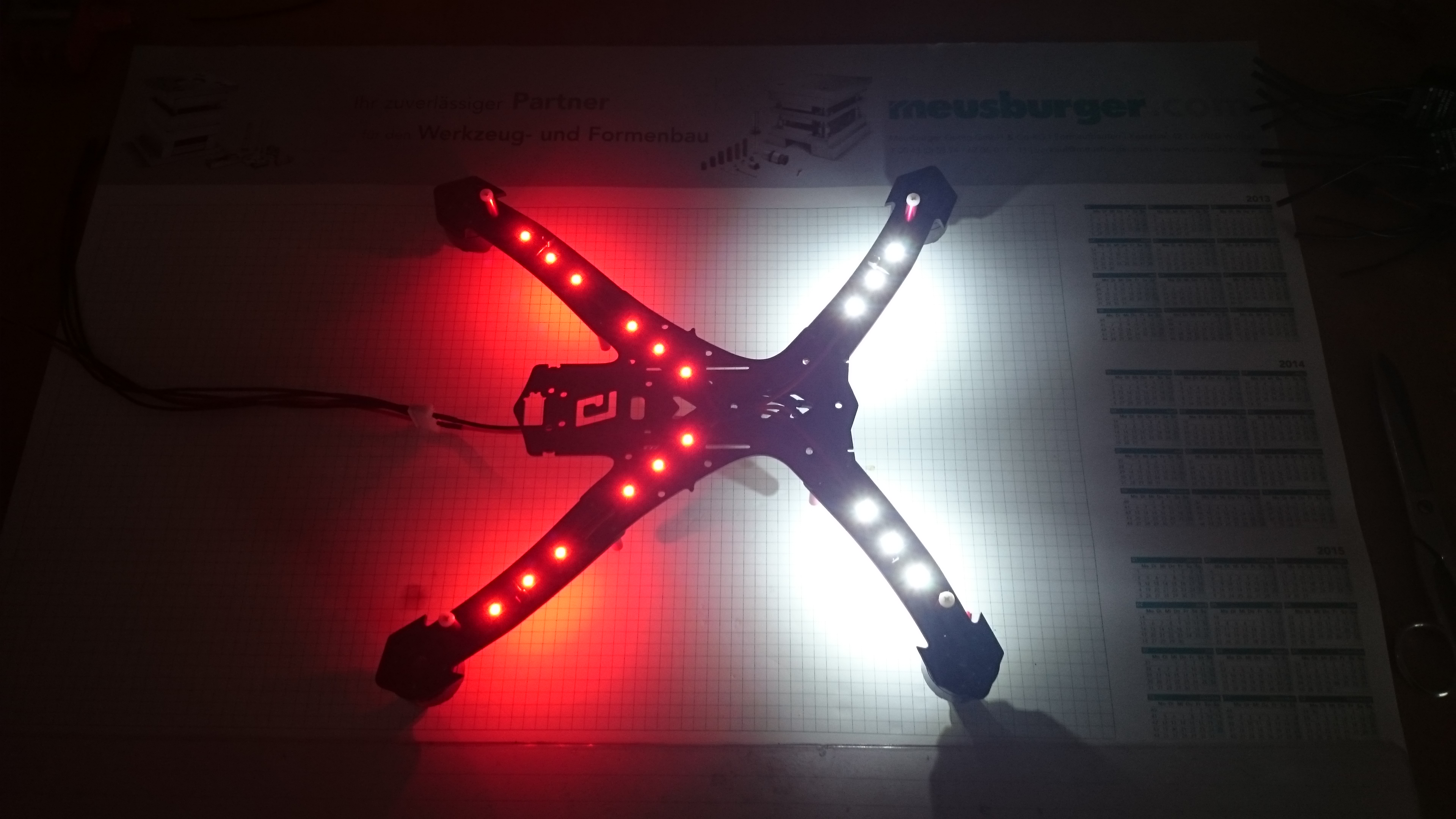

Da bei dem Bausatz leider keine Beleuchtung enthalten ist, und mir die Originale,
mit 8,-€ pro Streifen (11 Stück wären nötig) etwas zu teuer war, mußte etwas Eigenes her.

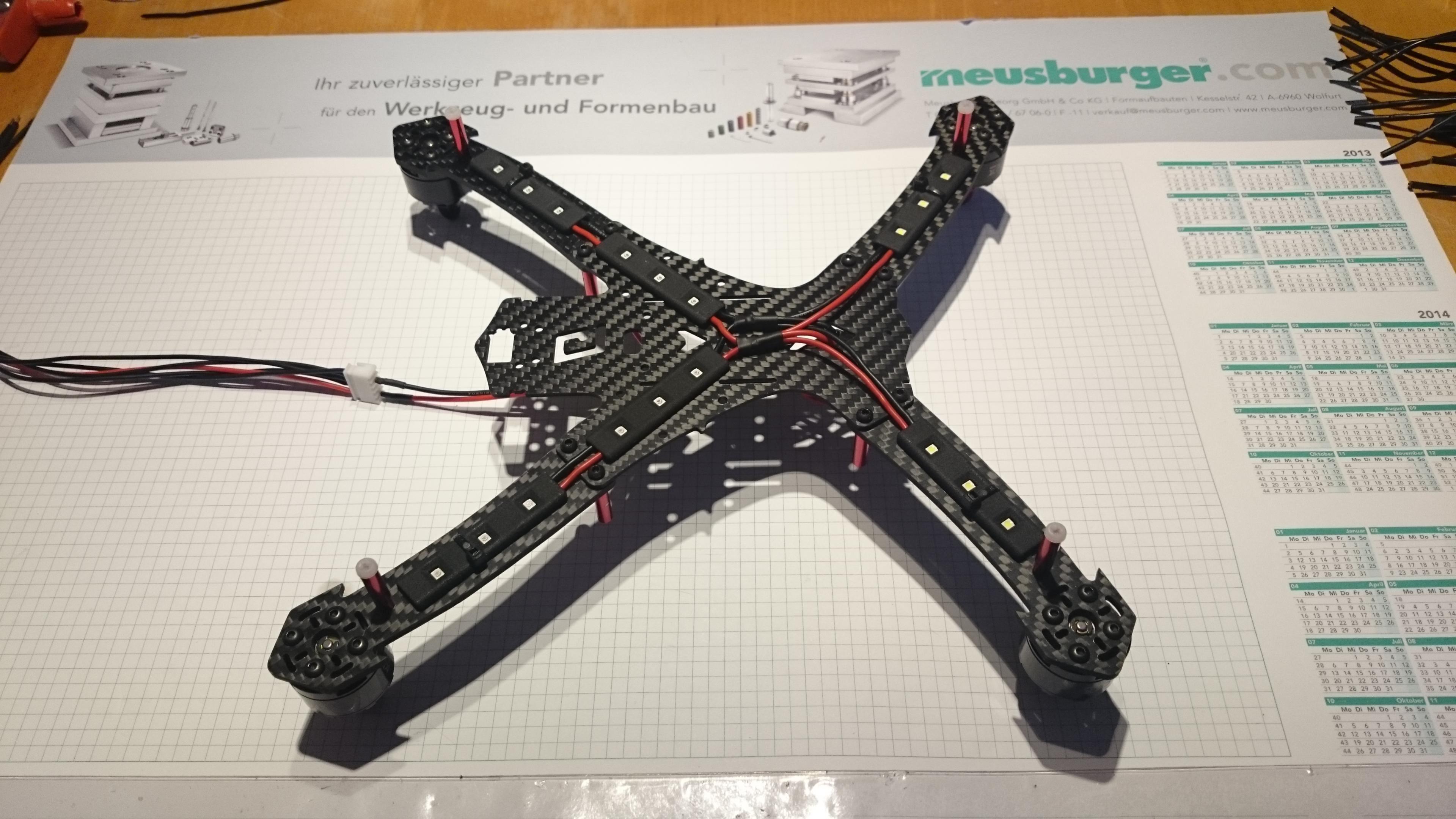

Verbaut sind die HK LED Stripes. Um die kupferfarbenen Leiterbahnen "unsichtbar" zu machen,
habe Ich eigene Blenden konstruiert, die dann im Laser-Sinter Verfahren aus Kunststoff hergestellt wurden.
Von den Blenden sind 3 verschiedene Varianten entstanden:

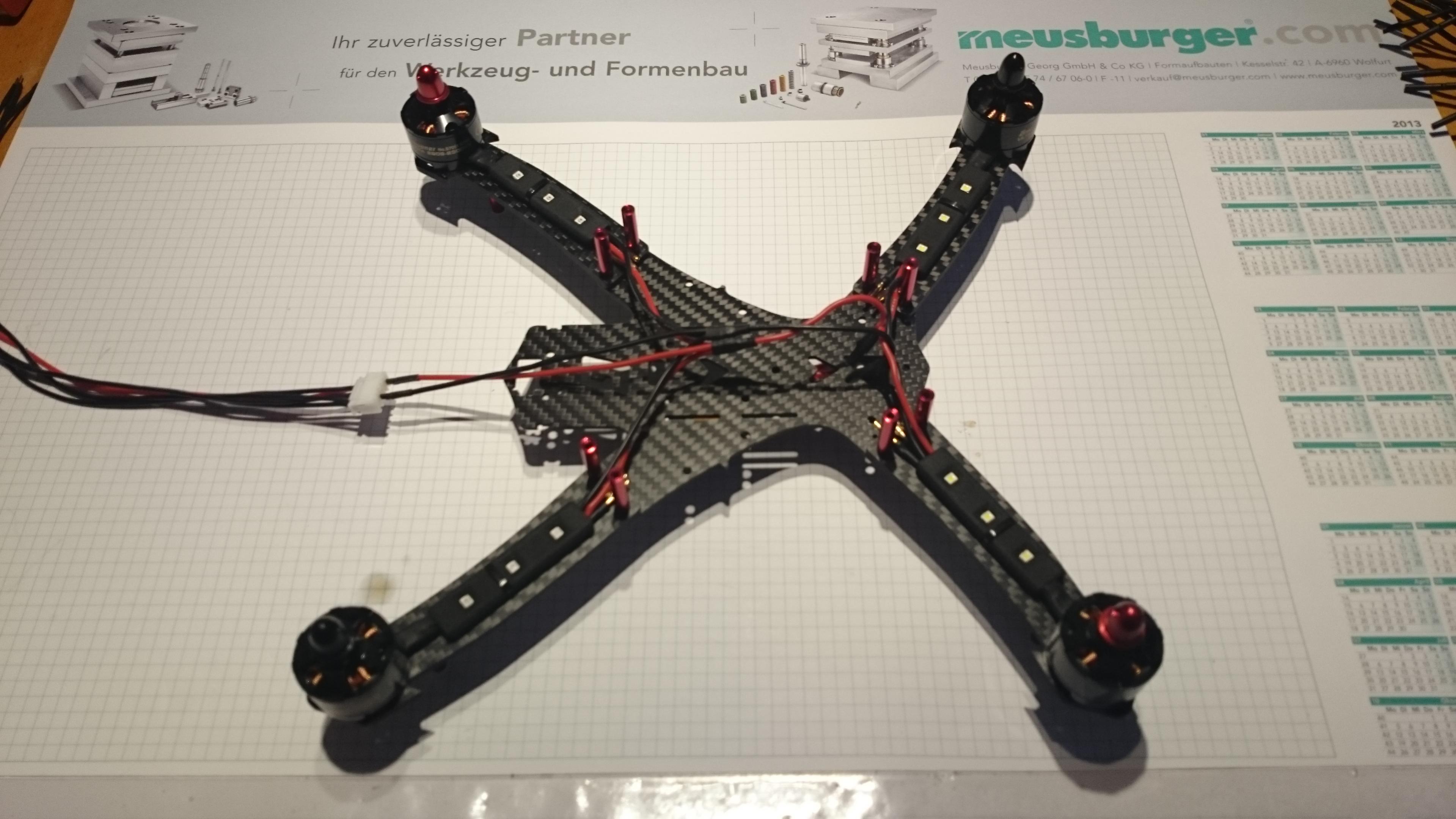

Hohe Variante (4x oben auf den Armen verbaut): Hier laufen die Motorkabel unter dem LED-Streifen entlang.
Mittlere Variante (4x unten auf den Armen verbaut): Sind um die Kabelstärke flacher als die Hohe.
Flache Variante (2x unten auf dem Chassis): Ohne Führungstege
Die Führungsstege sind bei der hohen und mittleren Variante dazu da, das Sie in den vorhandenen 2 Langlöchern
der Arme gleich positioniert werden können, um diese dann mit Kabelbinder zu befestigen.

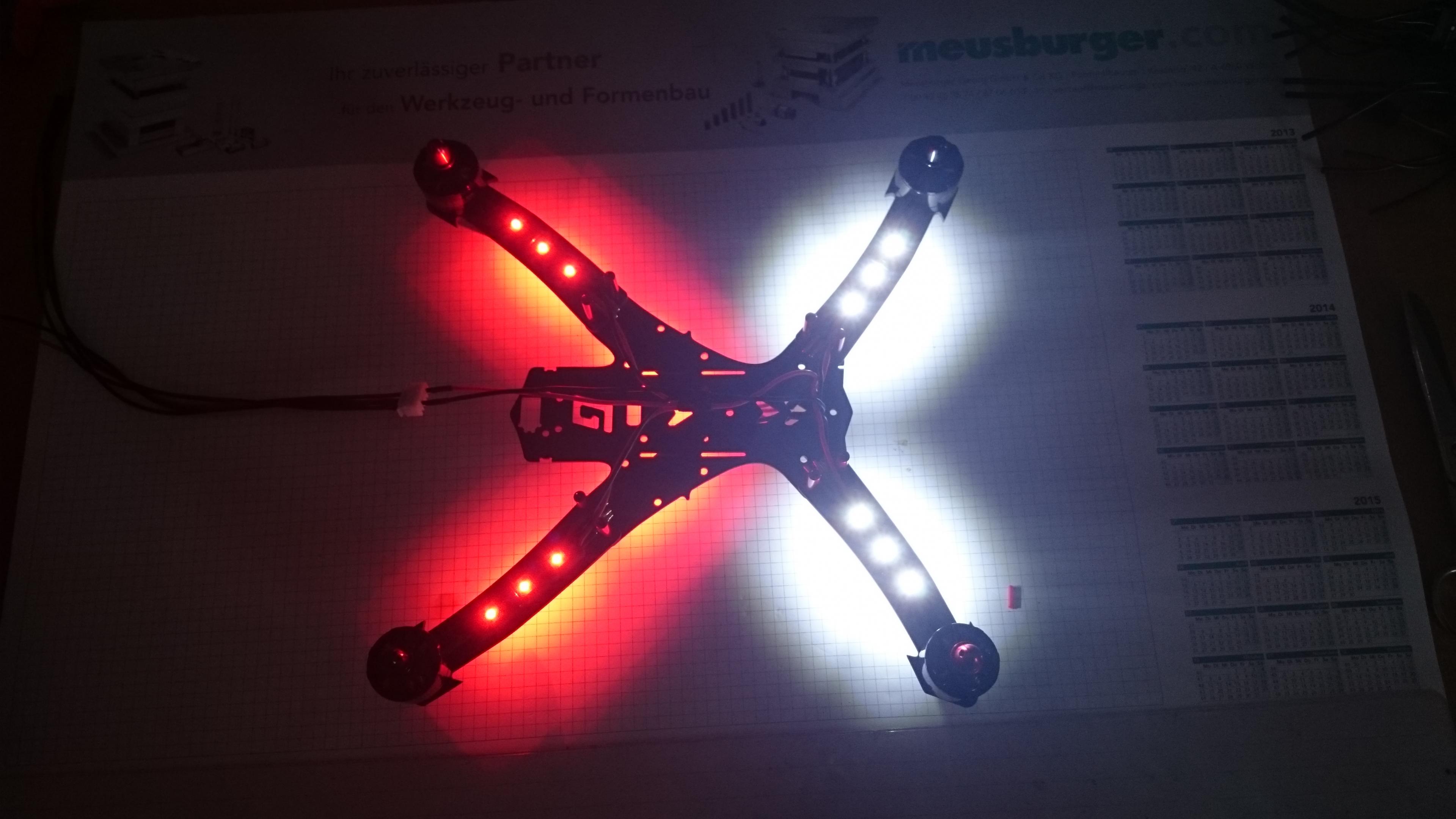

Angeschlossen wird die gesamte Beleuchtung am Balancerstecker (3S abgegriffen).
Hier wollte Ich die vom Vorbesitzer schon sauber verlöteten Reglerkabel nicht zerstören.
Desweiteren wußte Ich nicht, ob die LED-Stripes auf Dauer mit 4S klar kommen.
Aktuell warte Ich noch auf meinen bestellten Flight Controller, um Ihn fertig zu stellen.
