Baubericht: Q4 Cayman 750

Mein Winterprojekt, MonsterQuad.


Mit reichlich Verspätung und unerfreulichen Erfahrungen mit dem Händler,

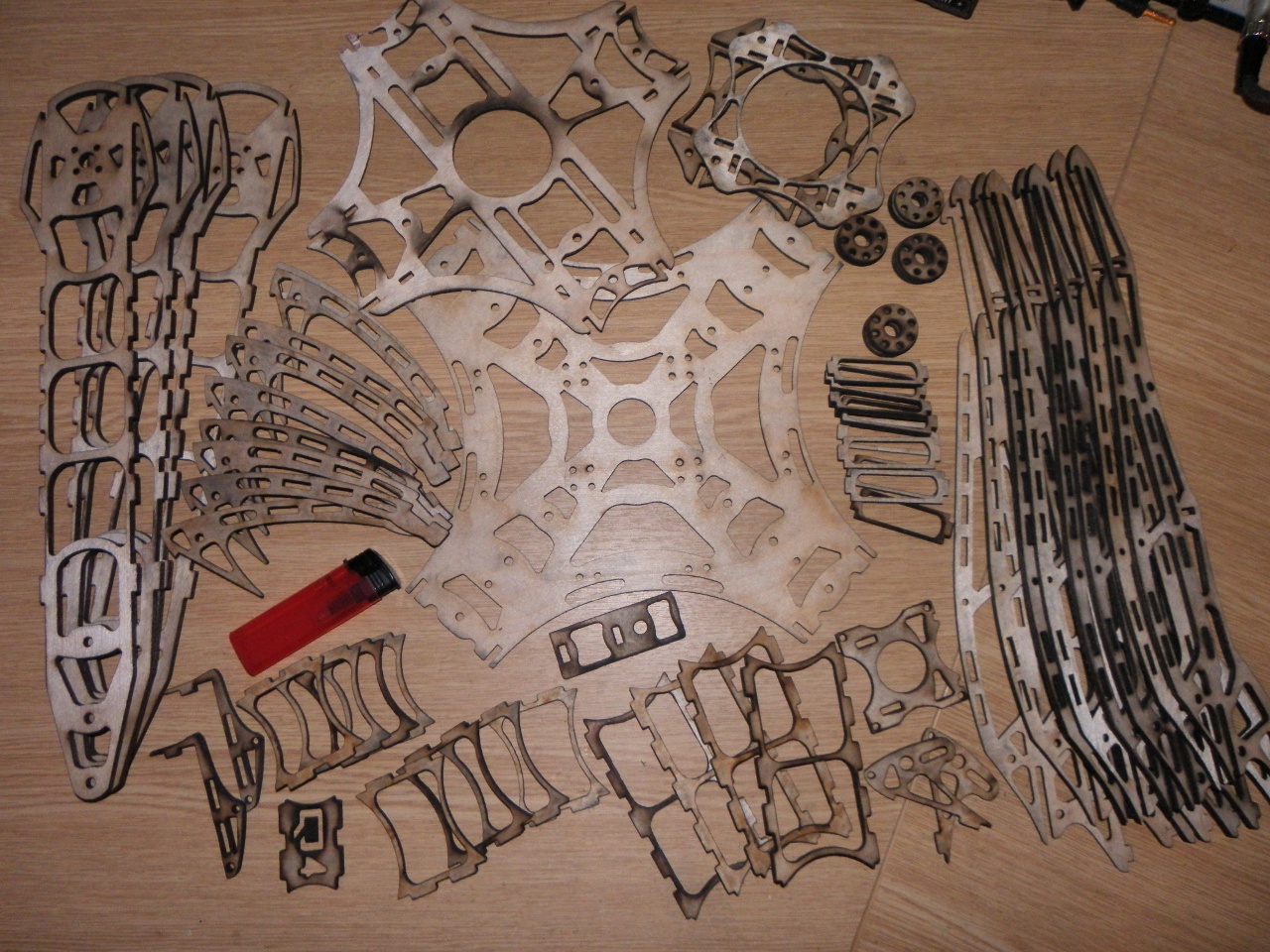

kam er doch noch, der Rahmen, bzw. die Rahmenteile.

Aus lasergeschnittenen 3mm Birkensperrholz. Sehr passgenau und perfektem
Schnitt. Klasse.




Los geht´s:

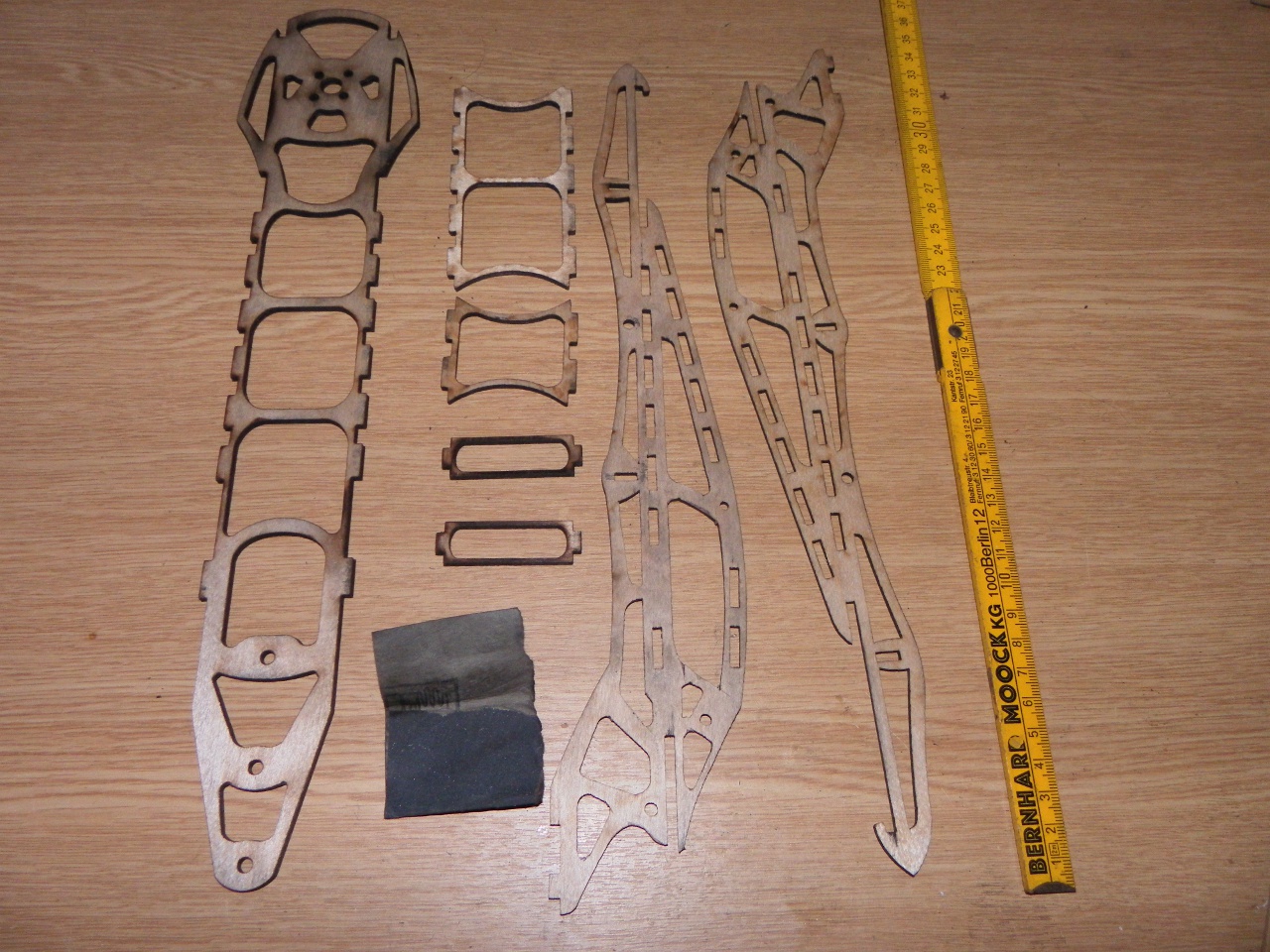

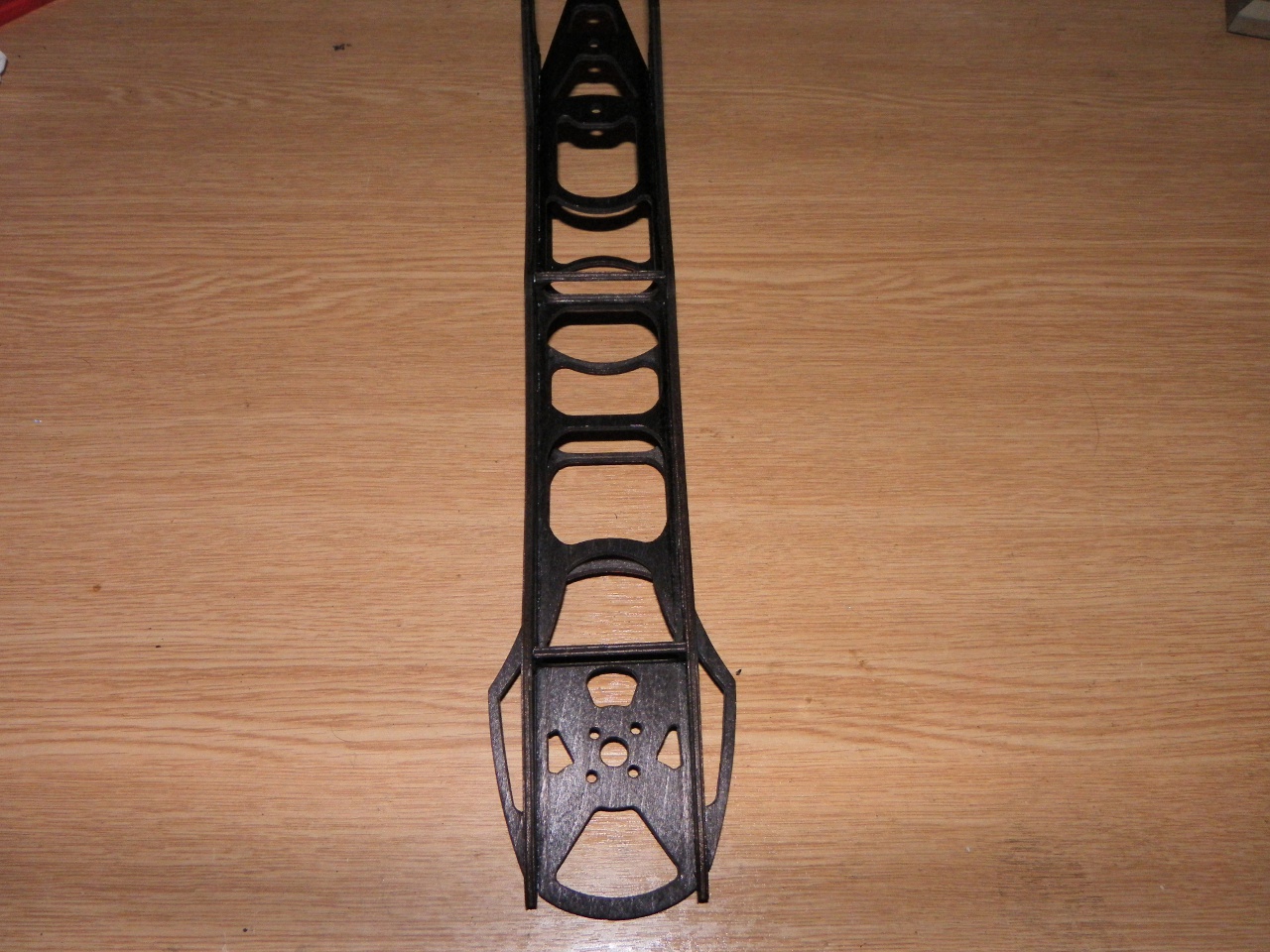

Mit den Auslegern fange ich an. Zuerst mit 1000er Schleifpapier die verkohlten
Oberflächen gesäubert

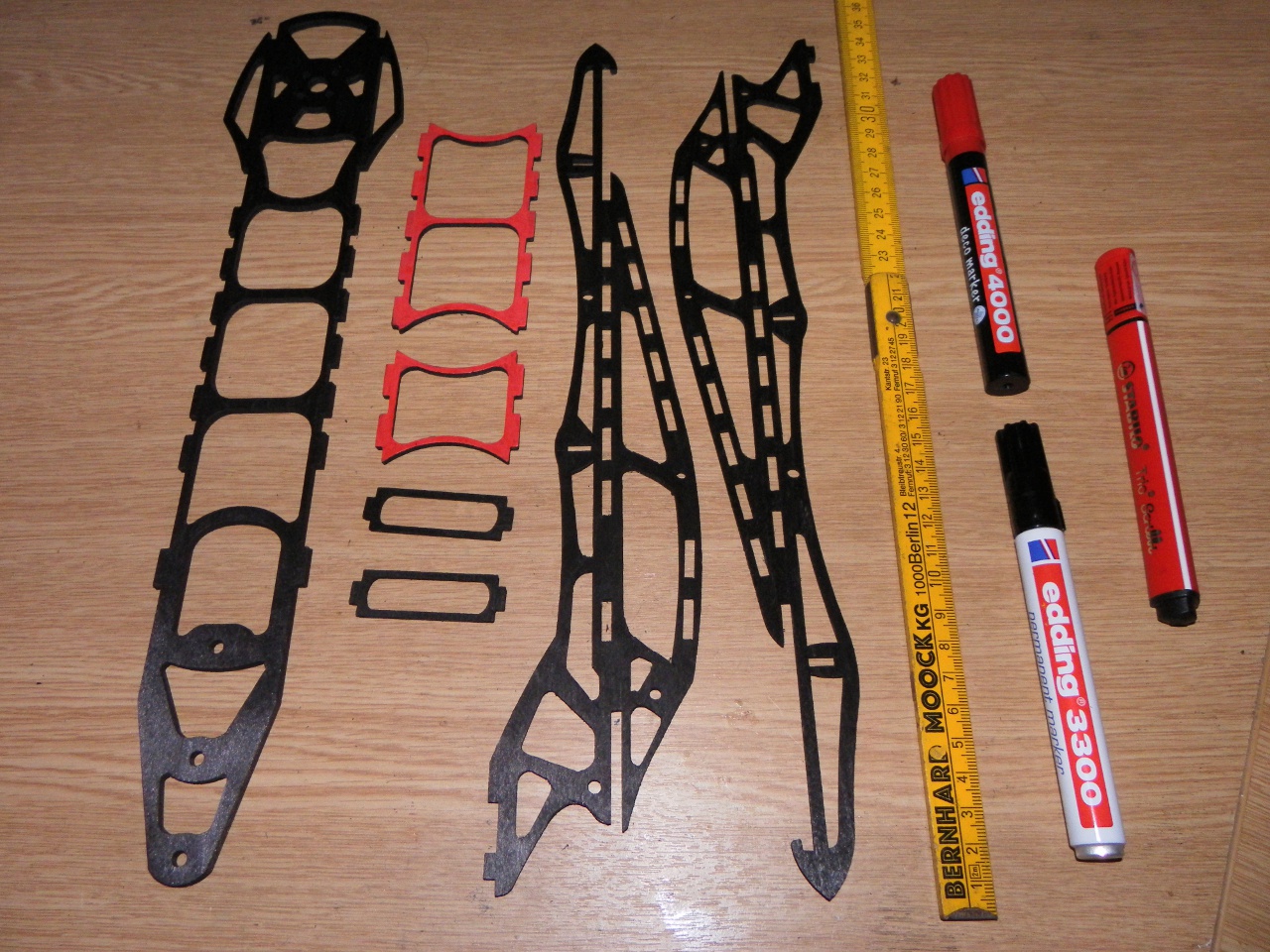

Dann eingefärbt mit einem Edding 3300 (Schwarz), Edding 4000 (Rot) und
einem Stabilo Trio (Rot). Den Rahmen mit Edding zu bemalen hat sich als
richtig rausgestellt. Die Oberfläche sieht noch nach Holz aus, ist homogen
(also ohne Streifen, Nasen) wiegt nichts und ist kratzfest. Kann ich also nur
empfehlen.

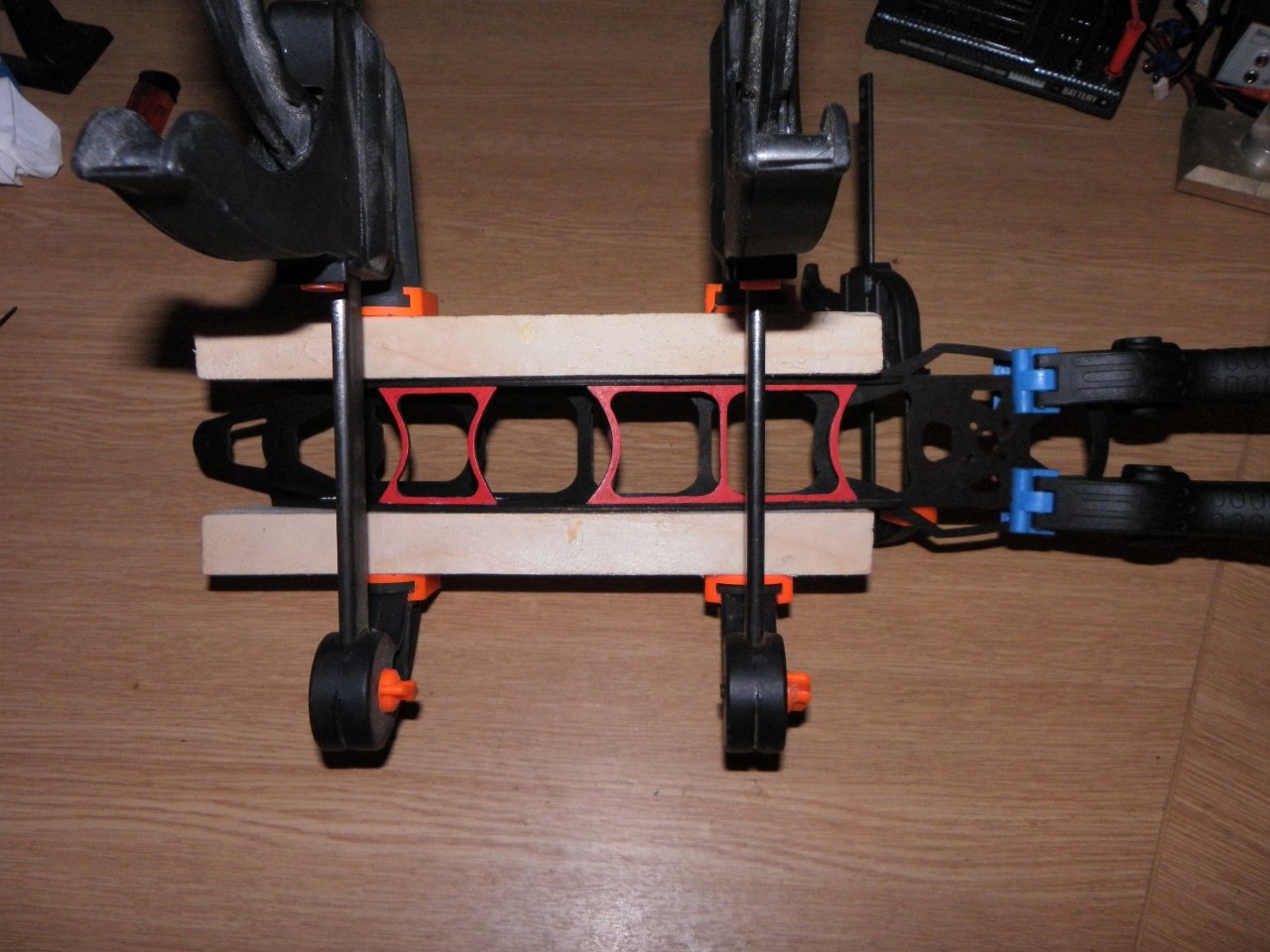

Mit dem mitgelieferten (sehr guten) Montagekleber alles verklebt und mit
Spannzangen zwei Stunden trocknen lassen.




Die hervorgequollenen Reste des Klebers mit einem flachen Schraubendreher
entfernt, ging gut. Keine Kratzer oder Riefen.

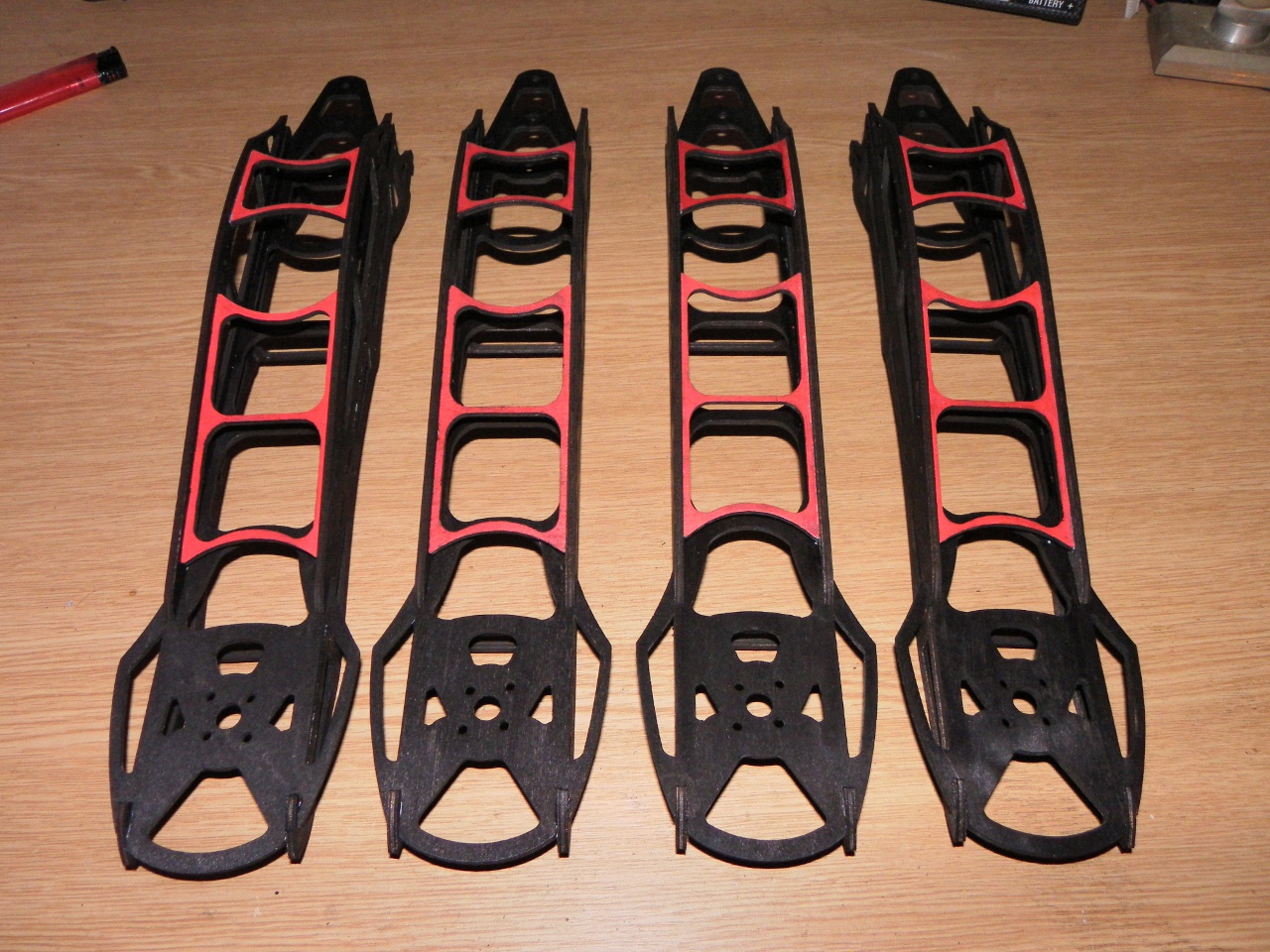

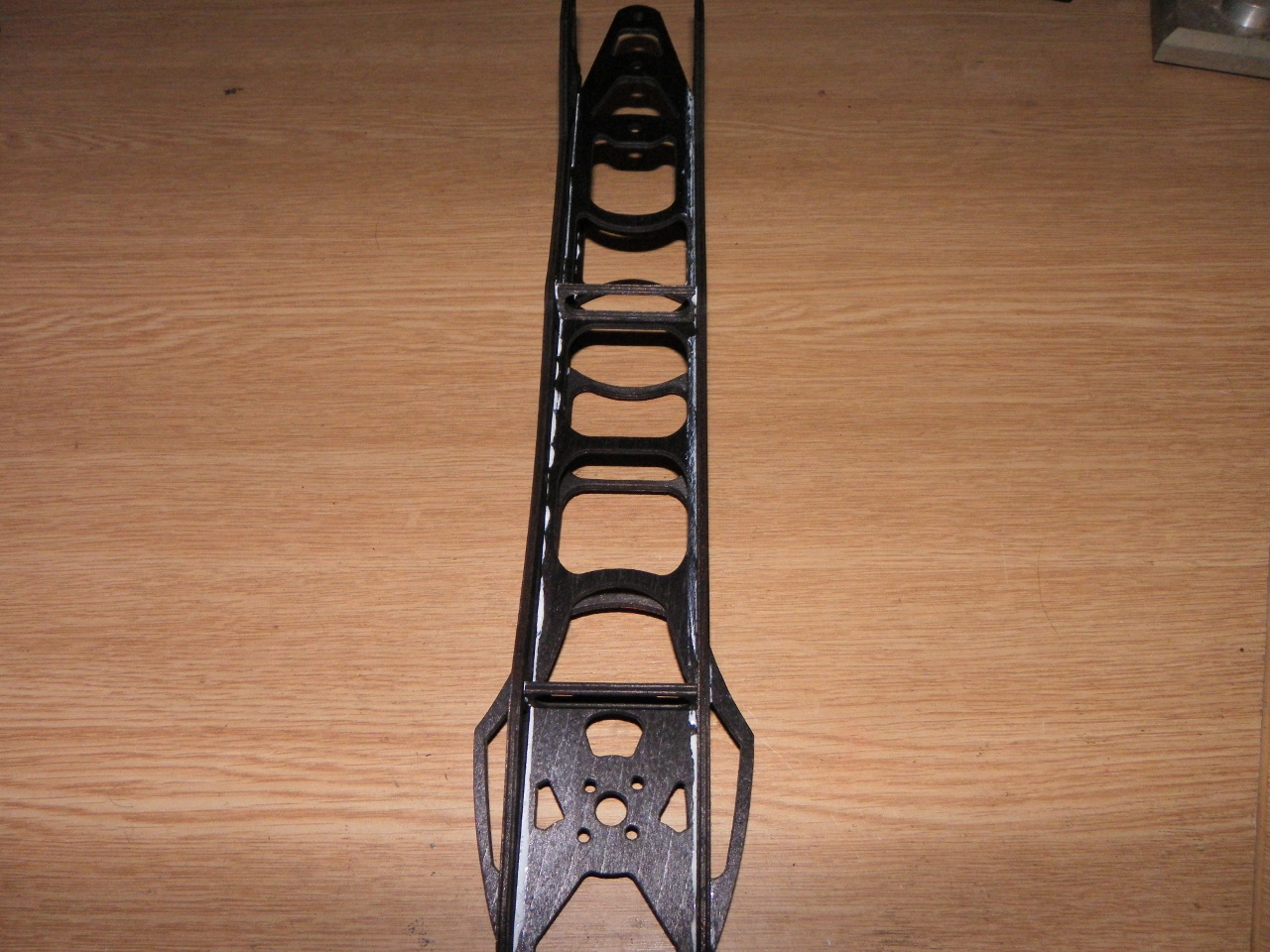

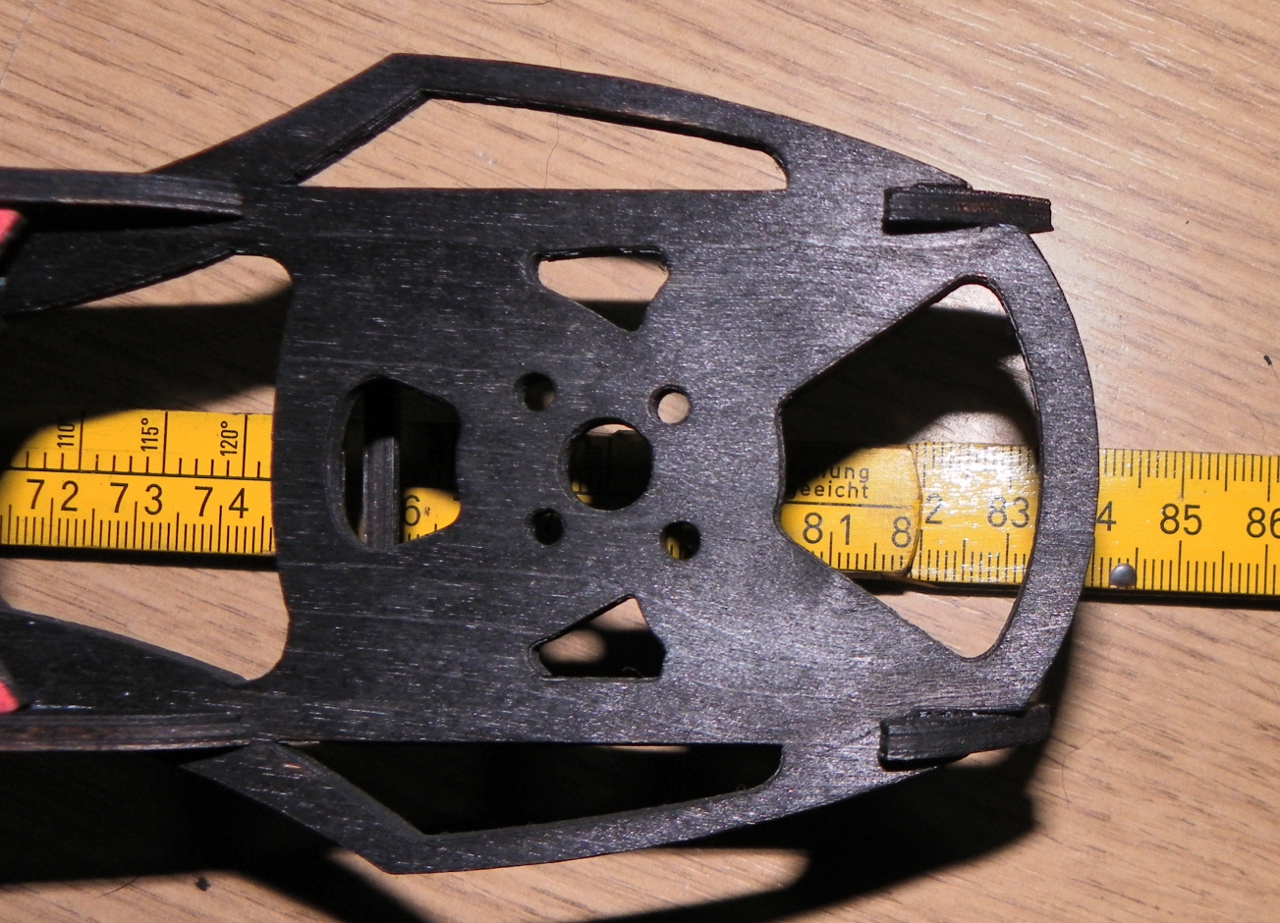

Das Ganze dann vier mal

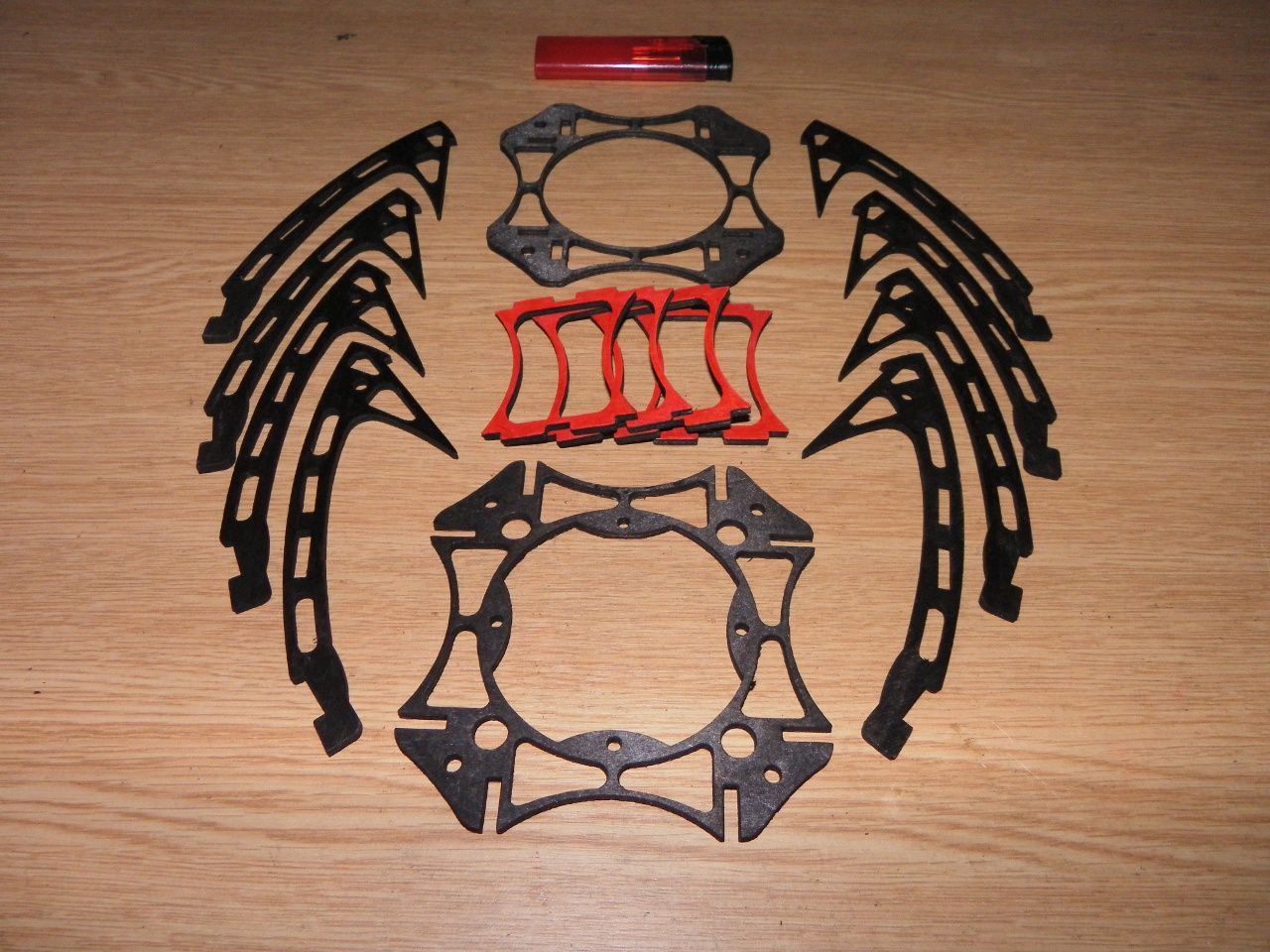

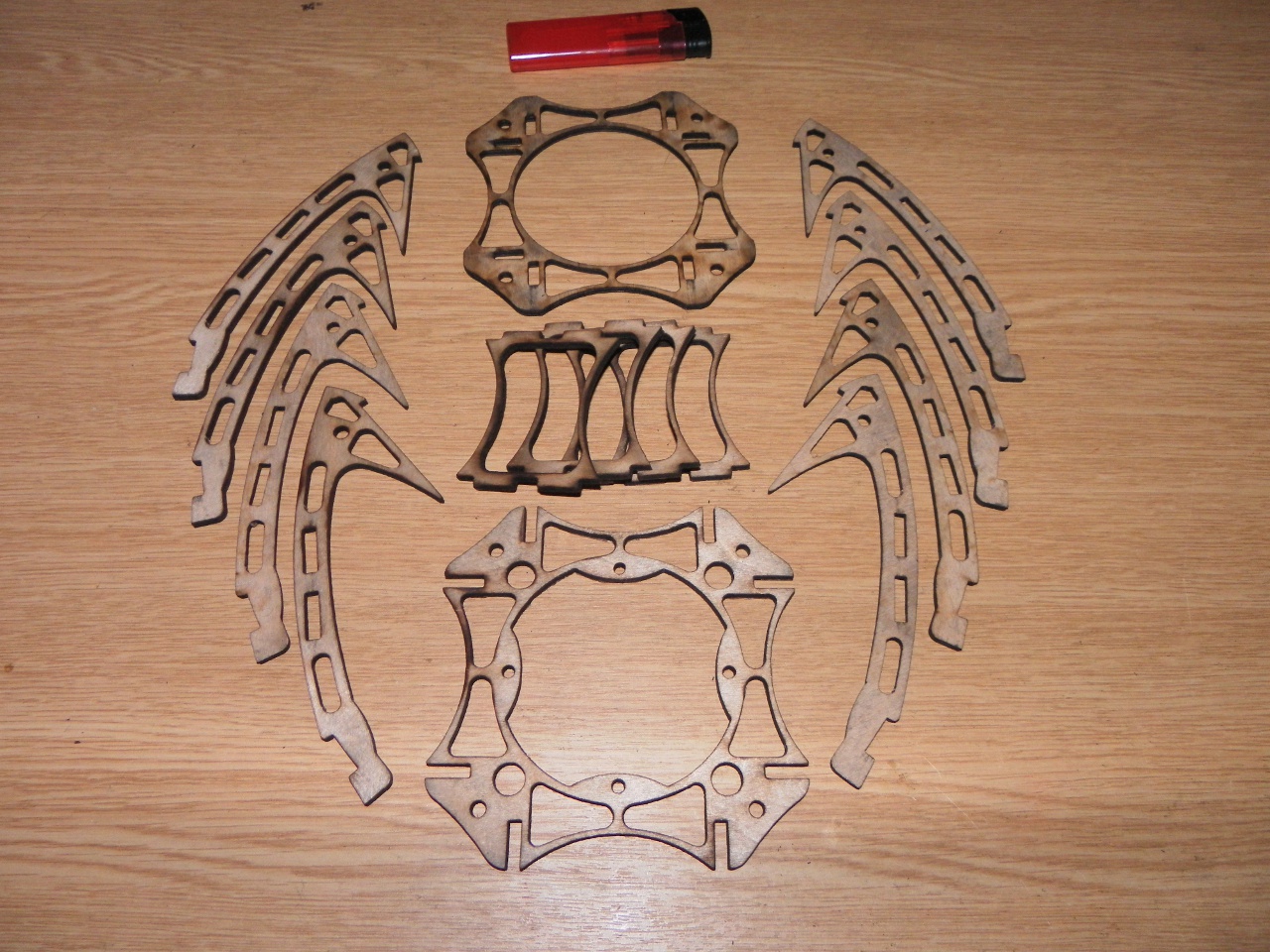

Die Centerplatte, mit viel Platz.

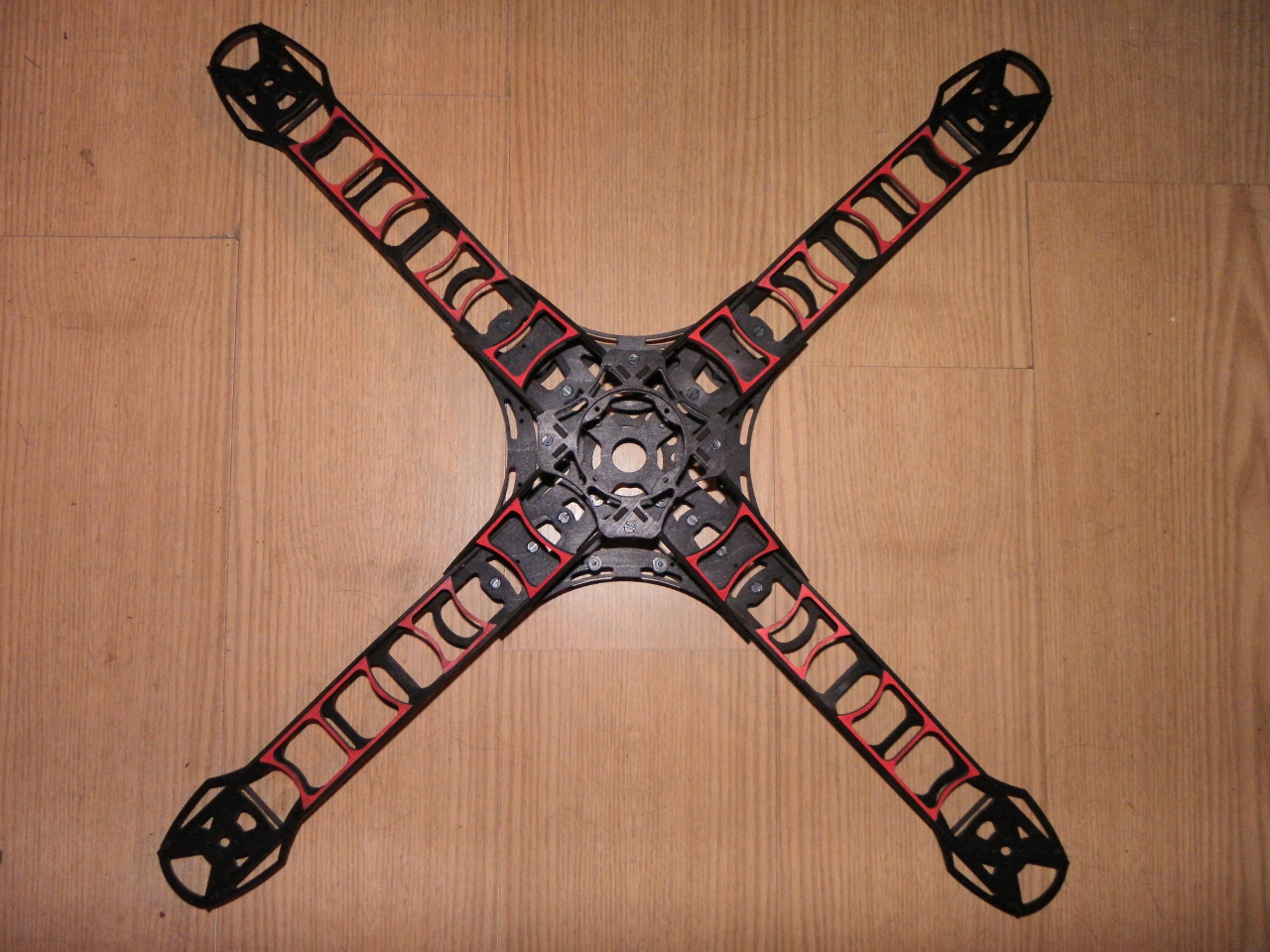

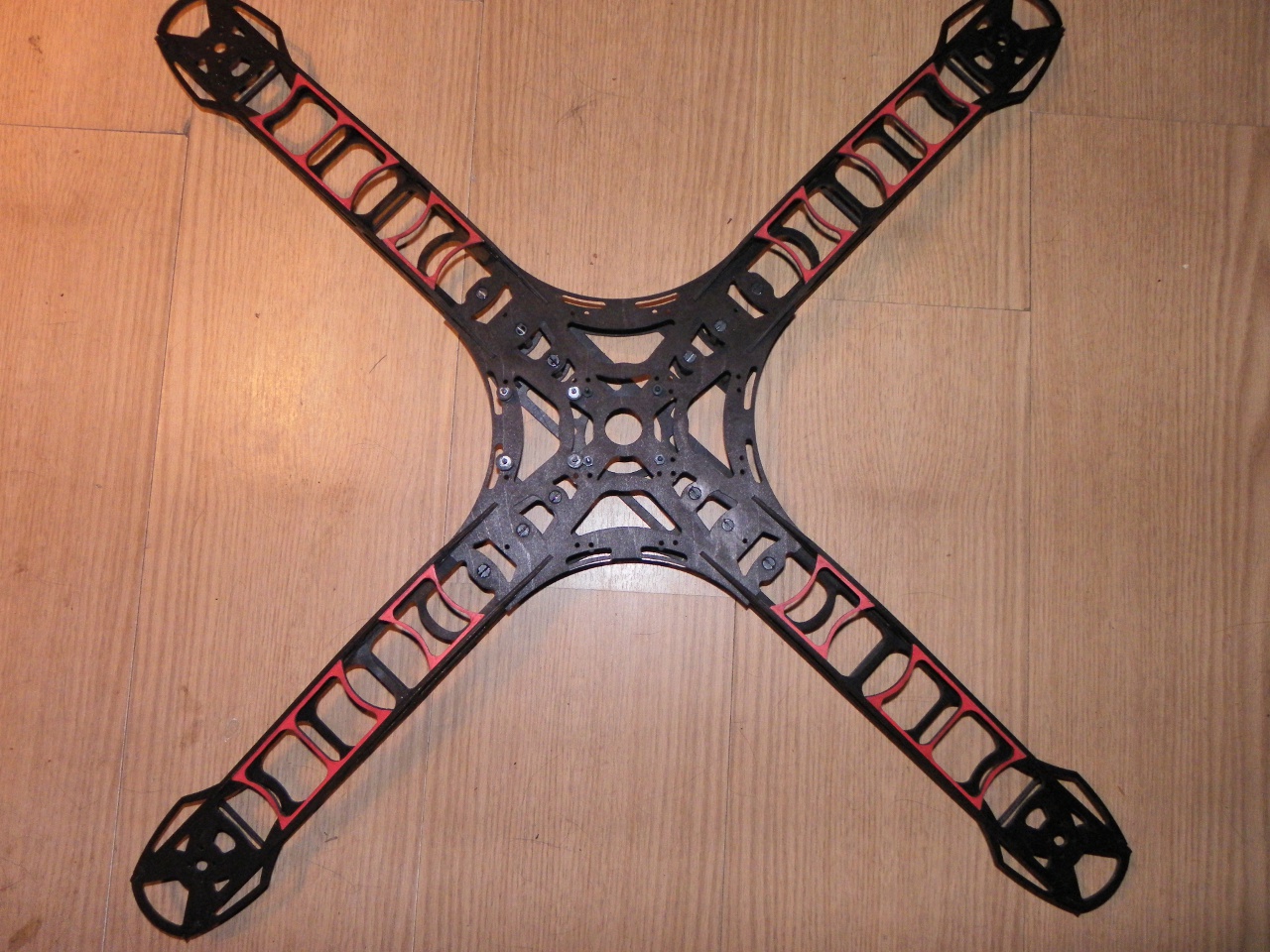

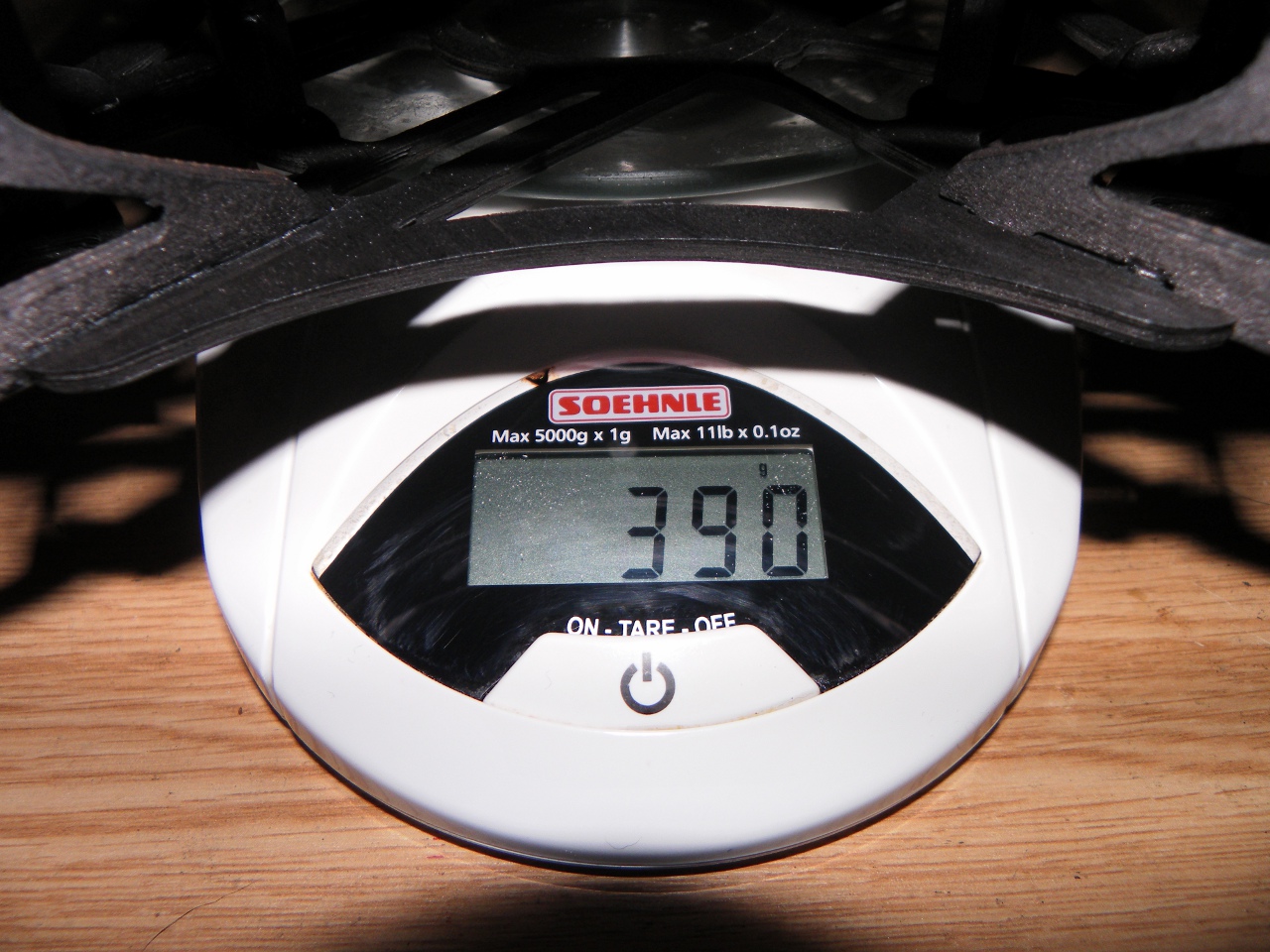

Und alles zusammengesetzt. Die 4mm Kunststoffschrauben der Ausleger
habe ich durch Stahl-Senkkopfschrauben ersetzt, dazu die Löcher im Rahmen
angesenkt. Ich brauchte für die Regler eine plane Fläche. Die Bodenplatte habe
ich verklebt, kann ihn zwar jetzt nicht mehr ohne weiteres zerlegen, brachte
aber ein deutliches Plus an Verwindungssteifheit.





Weiter im nächsten Post

[Horatio]

AW: Baubericht Q4 Cayman 750

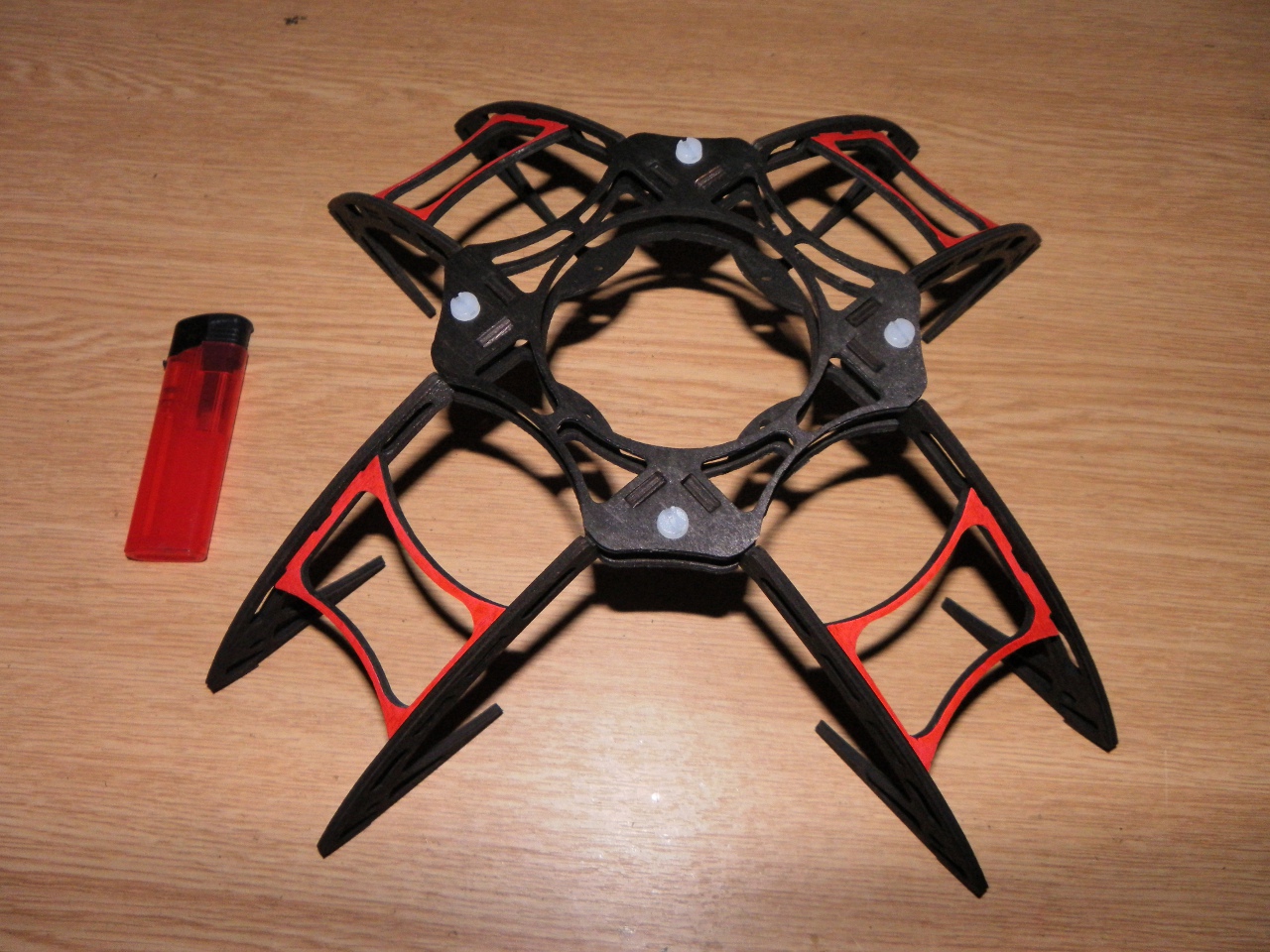

Jetzt die Haube







Und zusammengesteckt

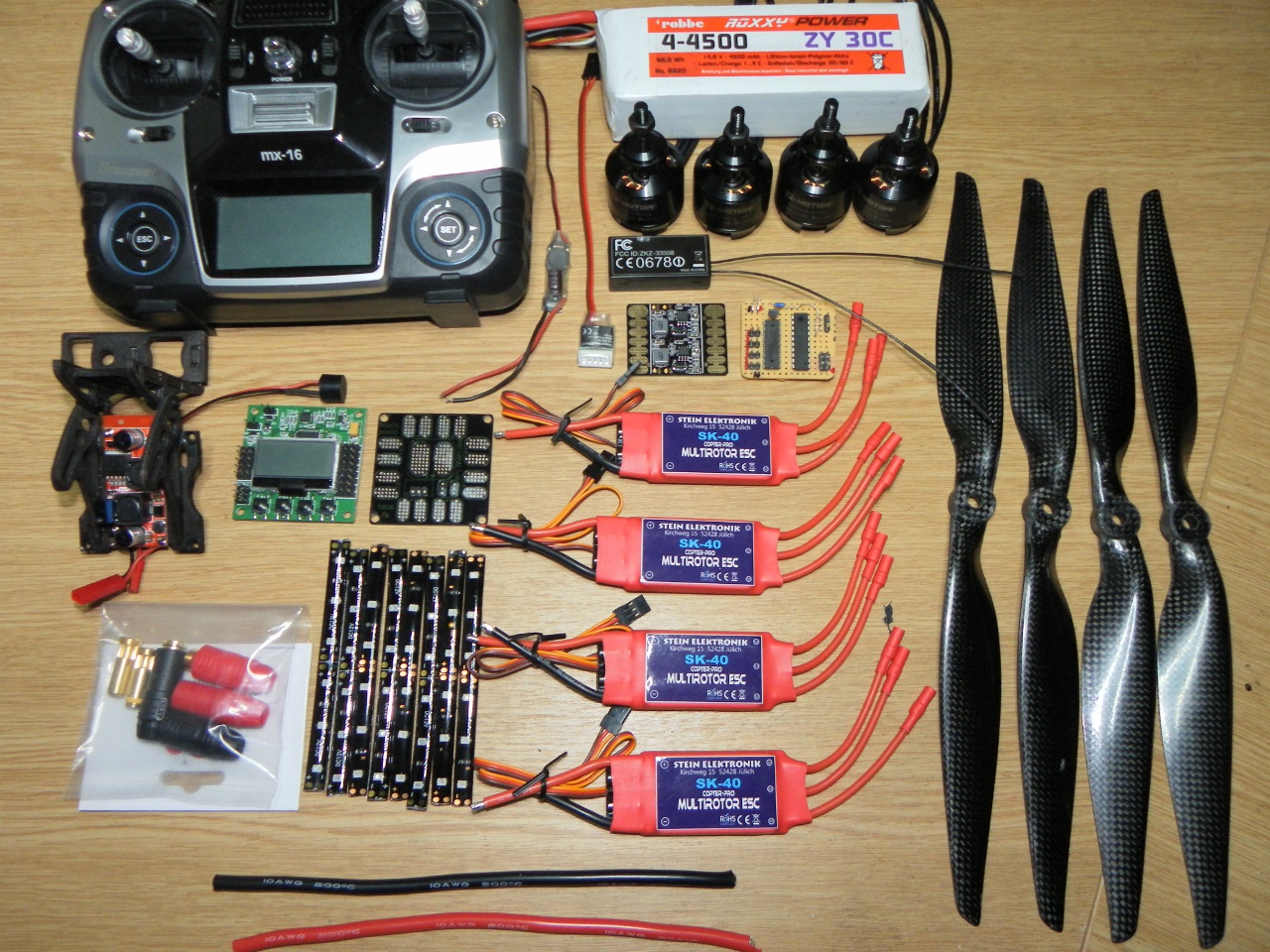

Die Elektronik:
T-Motor MS2814, Opto-Regler 40A SimonK von Stein Elektronik, Carbon-Props 13x4,
200A-Powerboard, AS150 Stecker mit Antiblitz, KK2.1 mit Steveis FW, ein 5V UBEC,
ein Stepdownwandler 12V, LEDs Blau und Rot, Kabel 10AWG, MX16 incl. Lipo-Sensor.





Weiter im nächsten Post

[Horatio]

AW: Baubericht Q4 Cayman 750

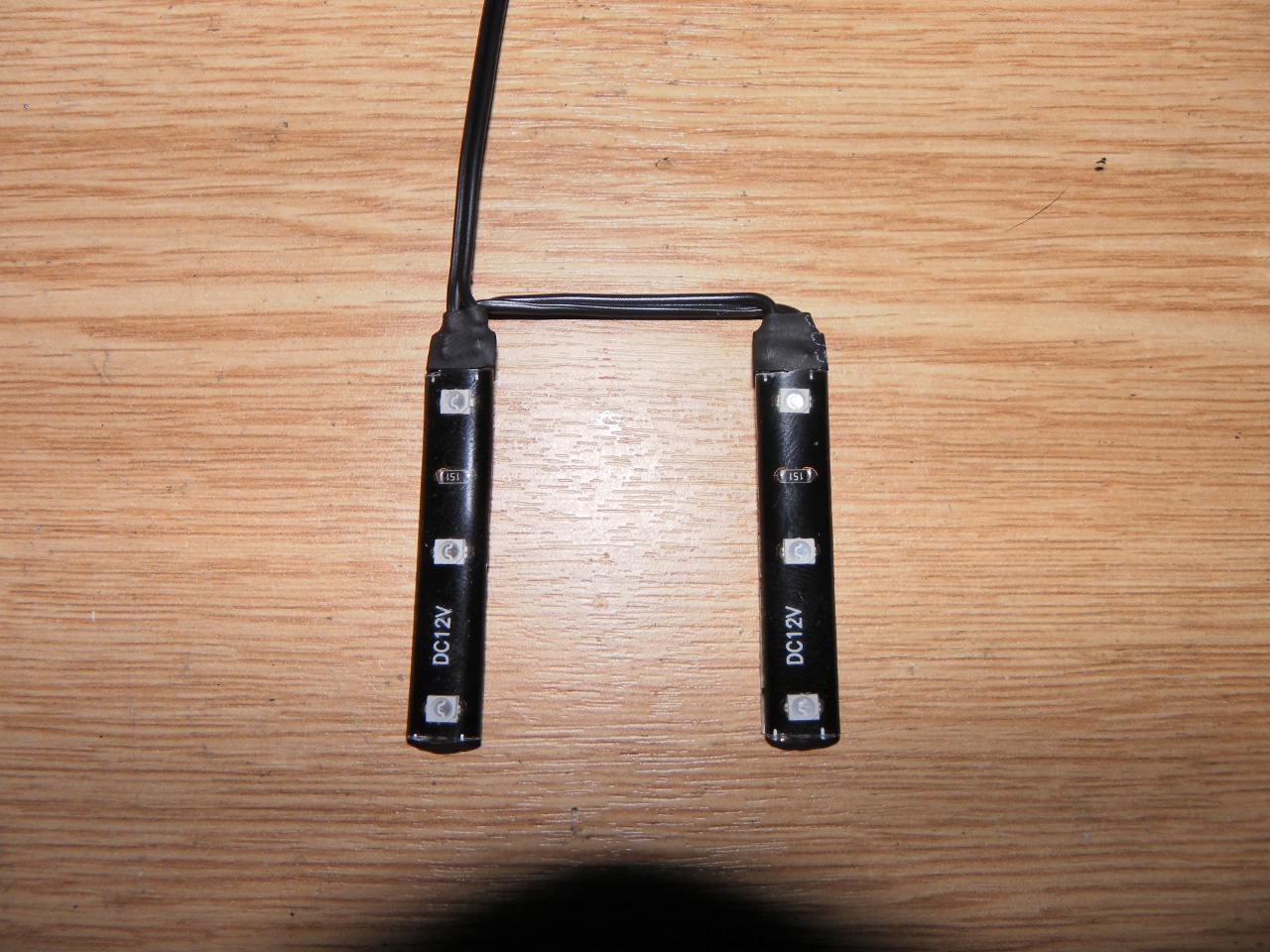

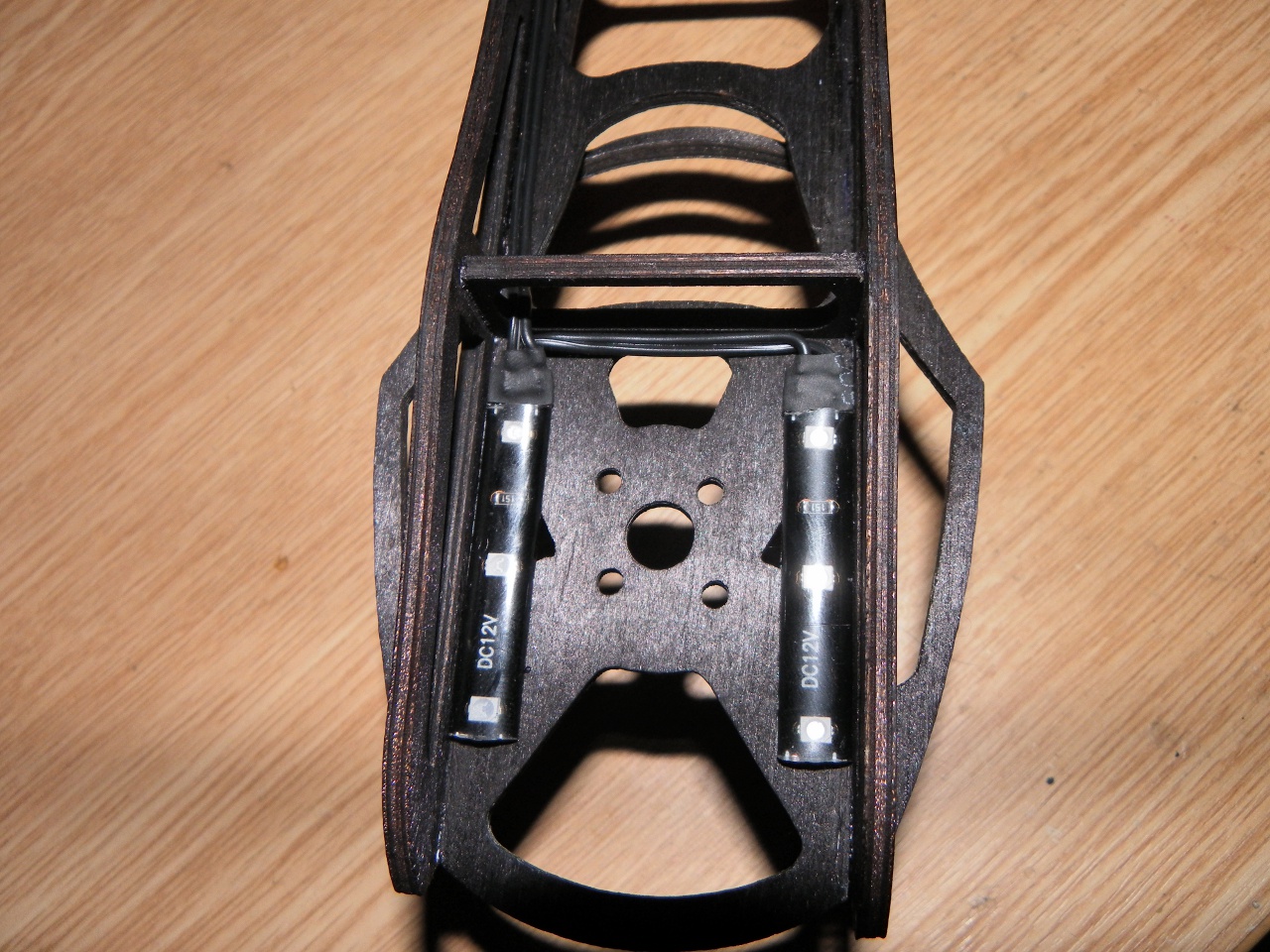

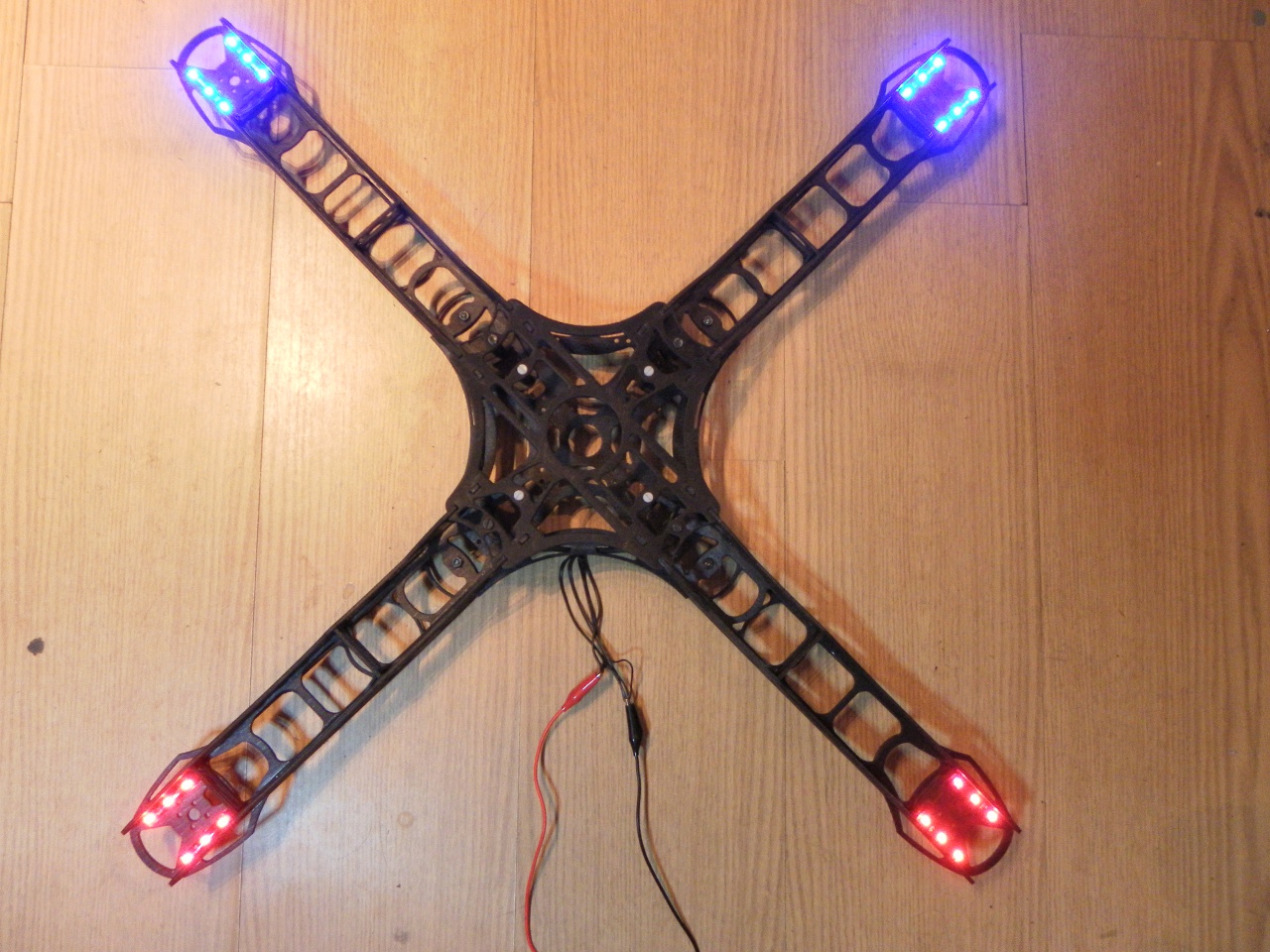

Mit der Beleuchtung geht es weiter:

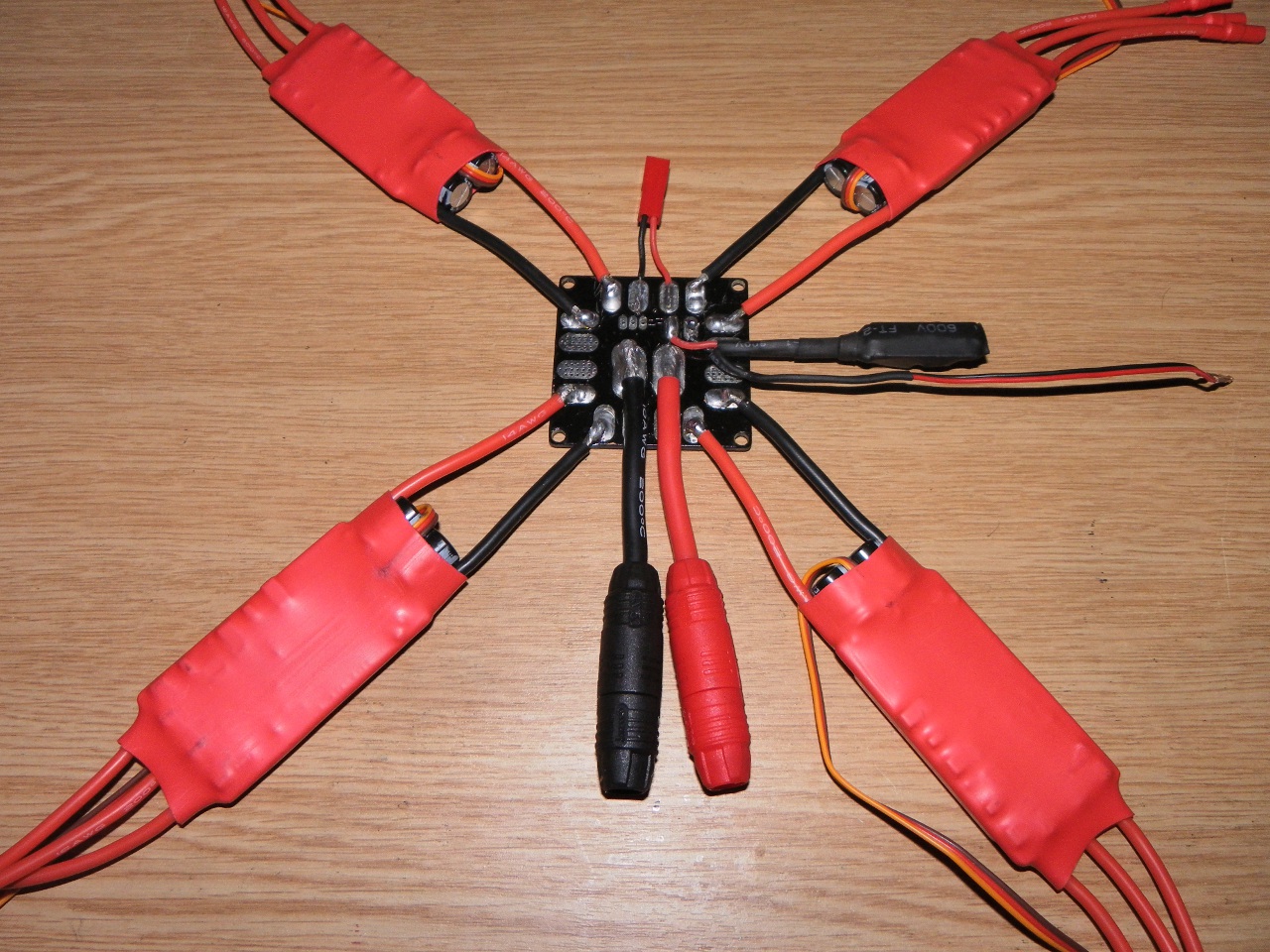

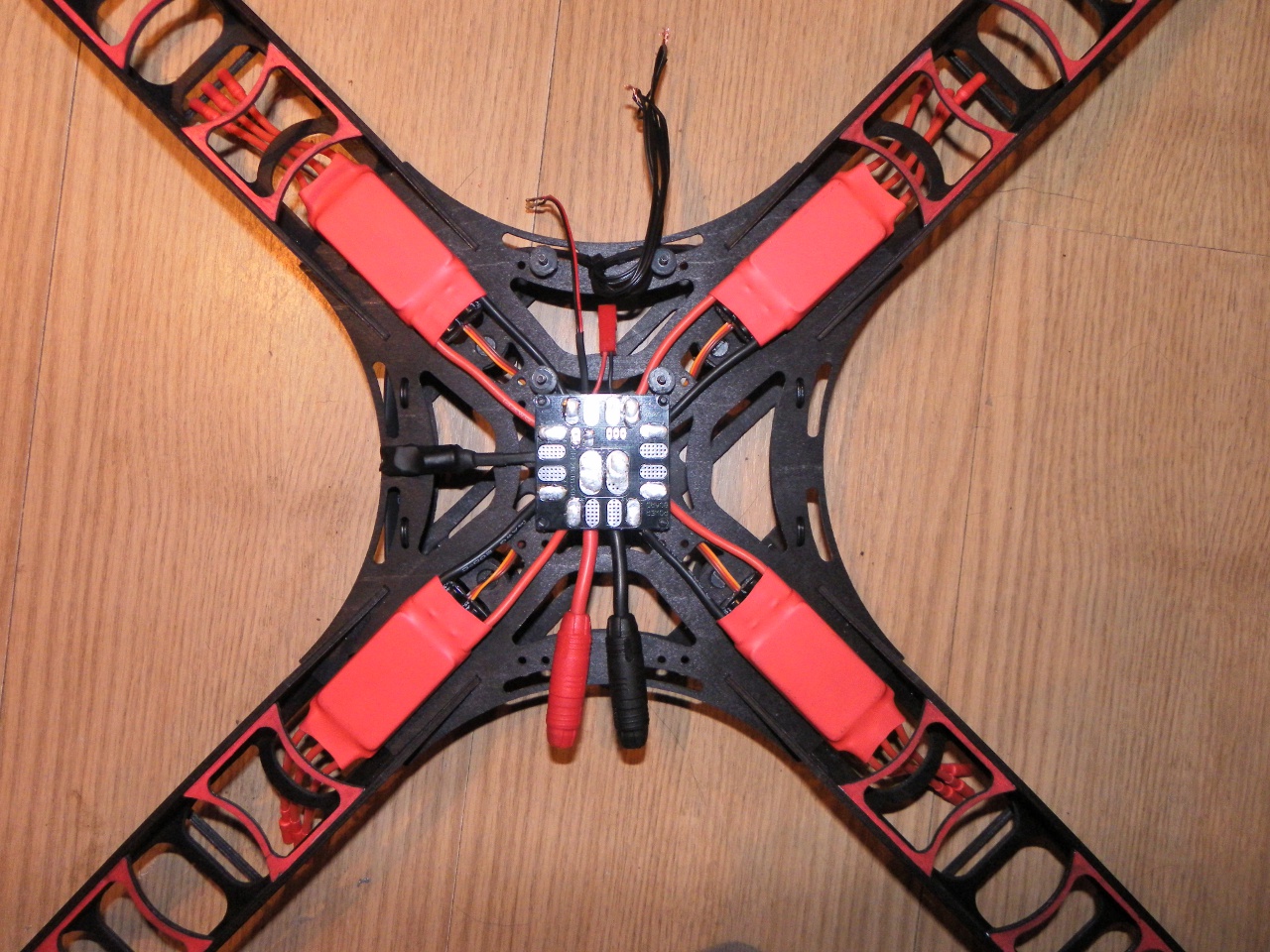

Die Stromversorgung verlötet. Dazu möchte ich hier noch mal das
Steckersystem AS150 erwähnen. Mit Antiblitz, bis zu 150 Ampere,
leicht zu verbinden und zu trennen. Super.

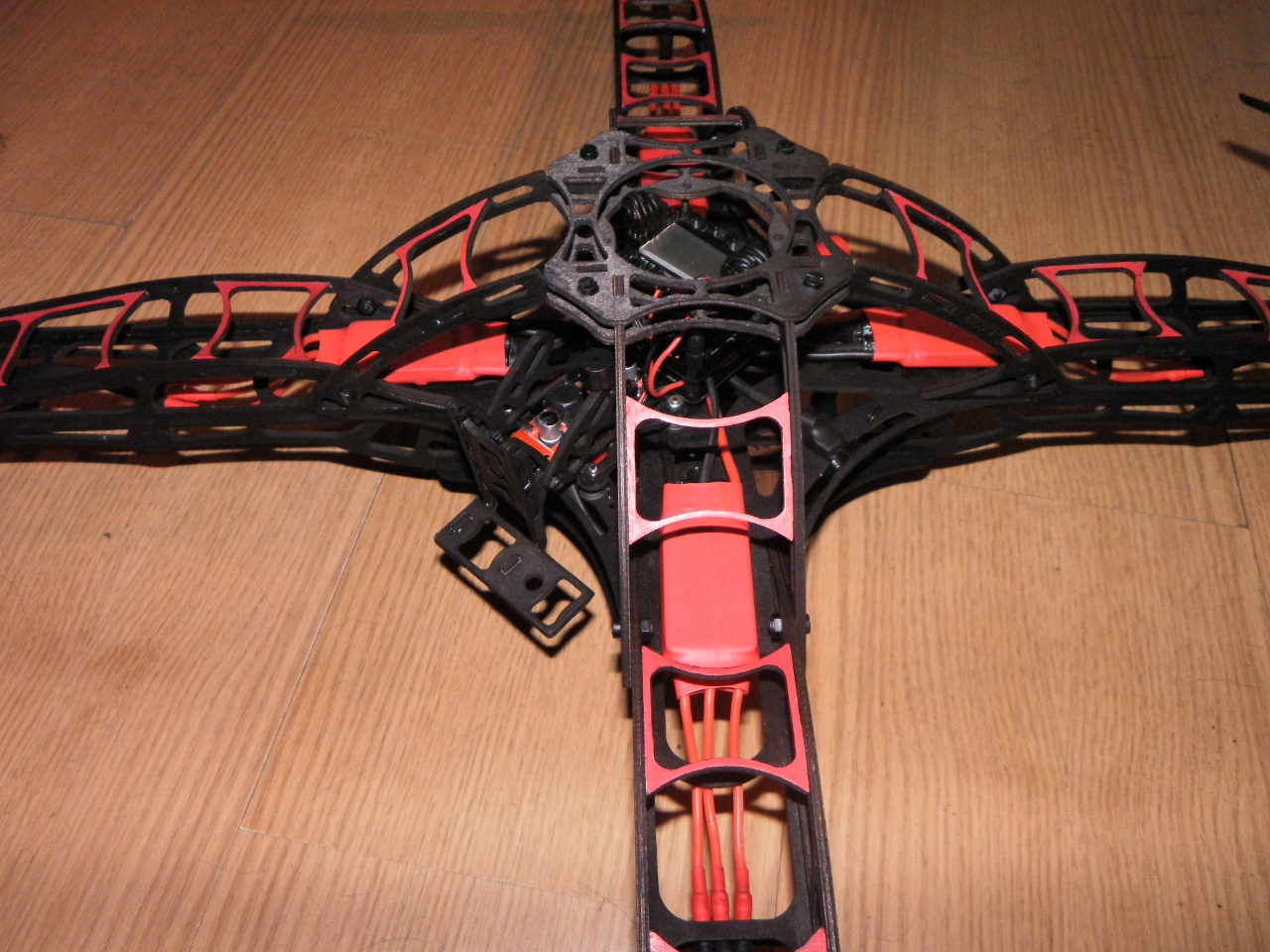

â?¦ und montiert. Regler mit Doppelseitigem aufgeklebt

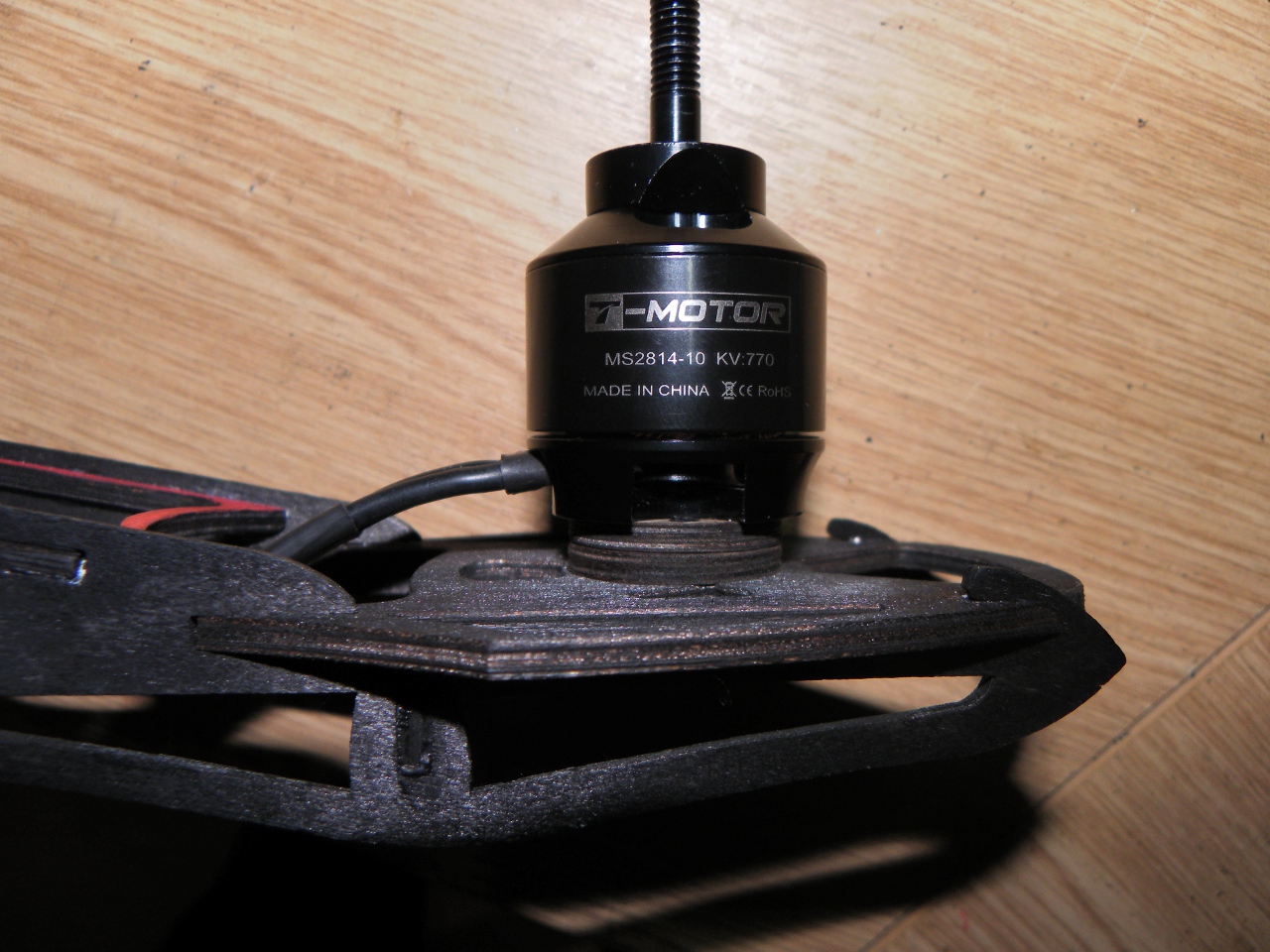

Motoren montiert. Obwohl so schon groß, habe ich noch zwei der Erhöhungsscheiben
gebraucht, um mit den Props sicher über den Auslegern zu bleiben.

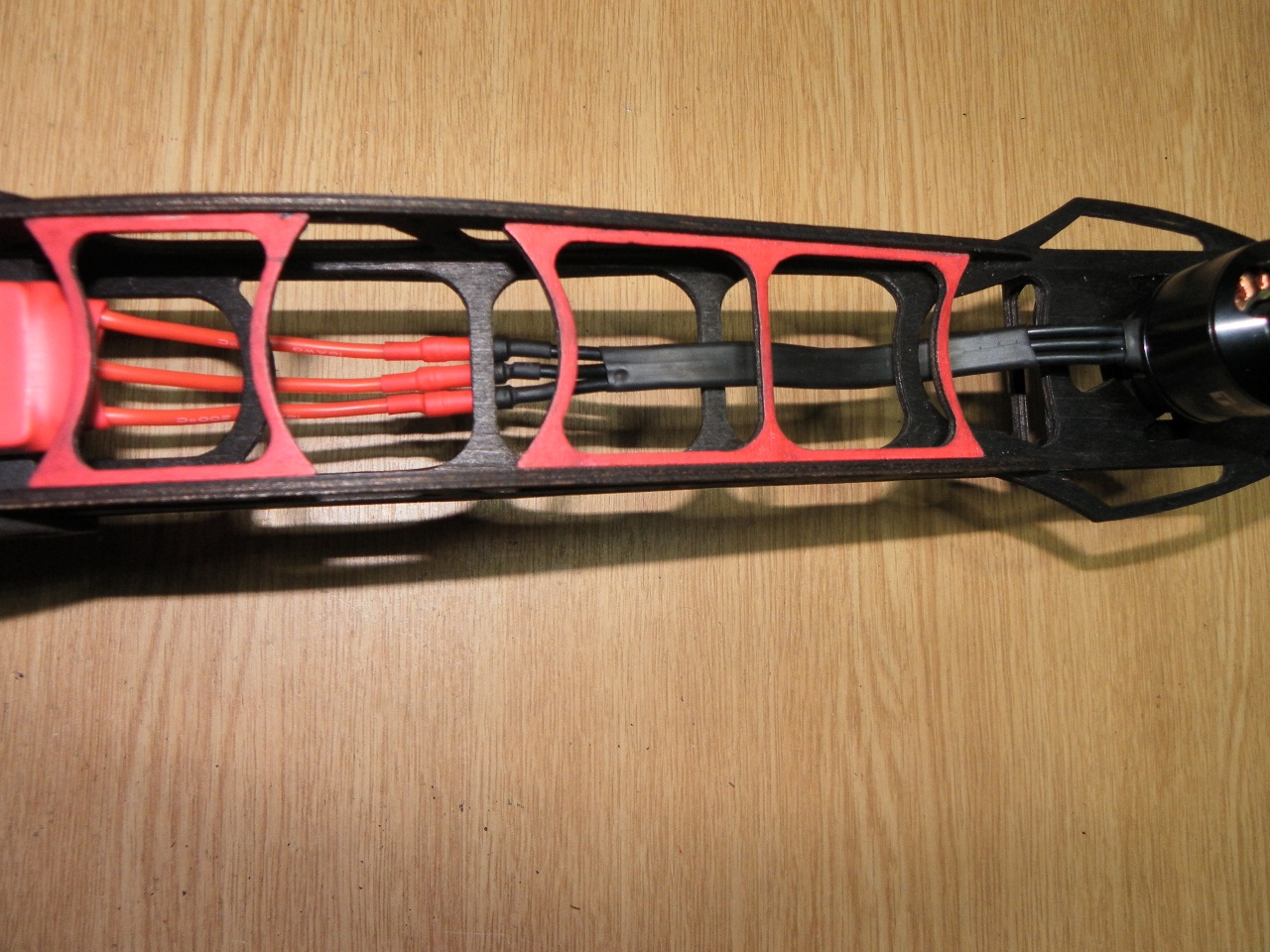

Motoren angeschlossen

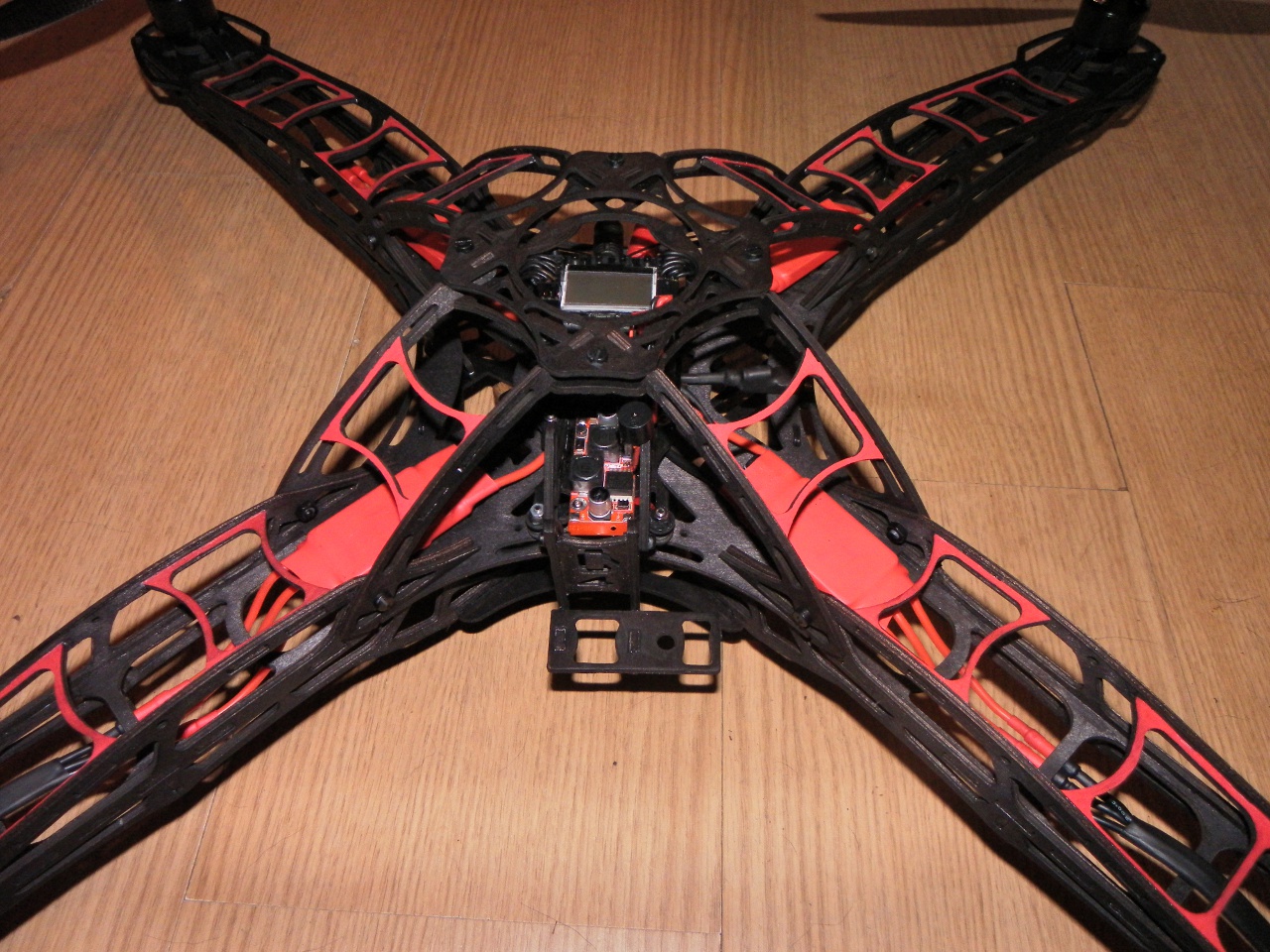

Jetzt die Steuerelektronik

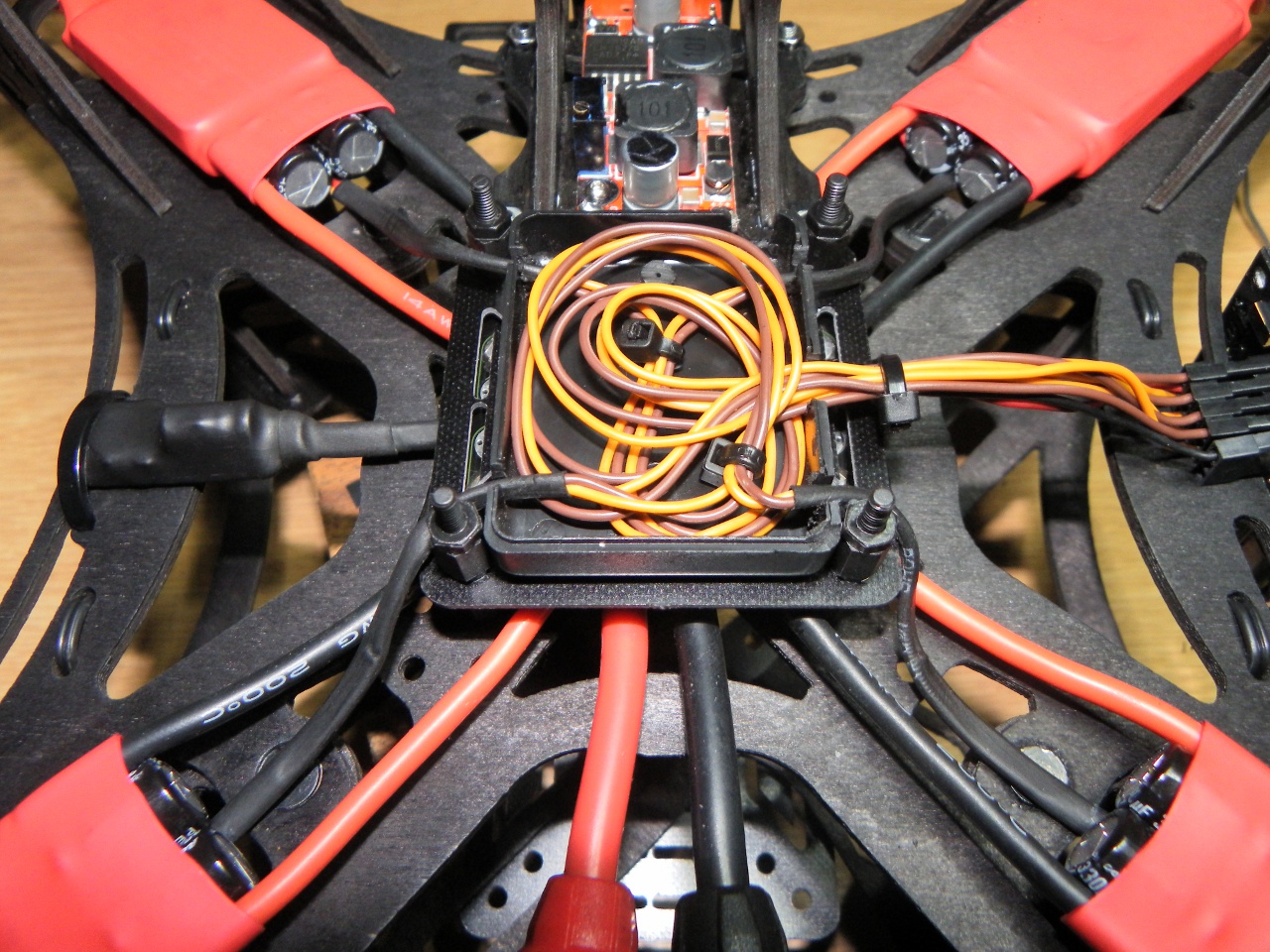

Kabel sind immer zu lang, also in einem kleinem Gehäuse verschwinden lassen.
Die ohnehin unnützen roten Kabel habe ich rausgetrennt.

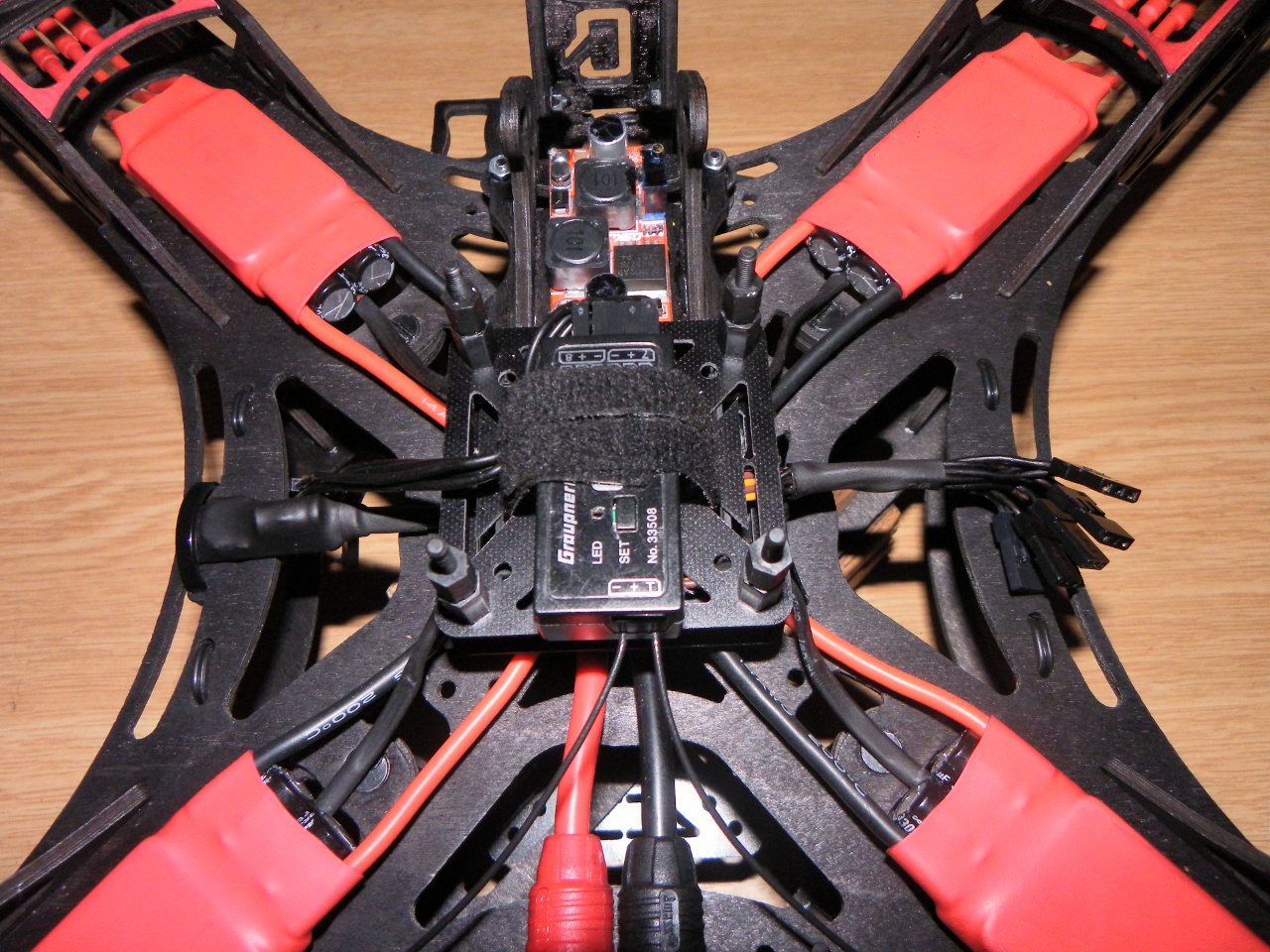

Den Empfänger platziert. Kabel habe ich der Optik wegen, einzeln schwarz
eingefärbt.

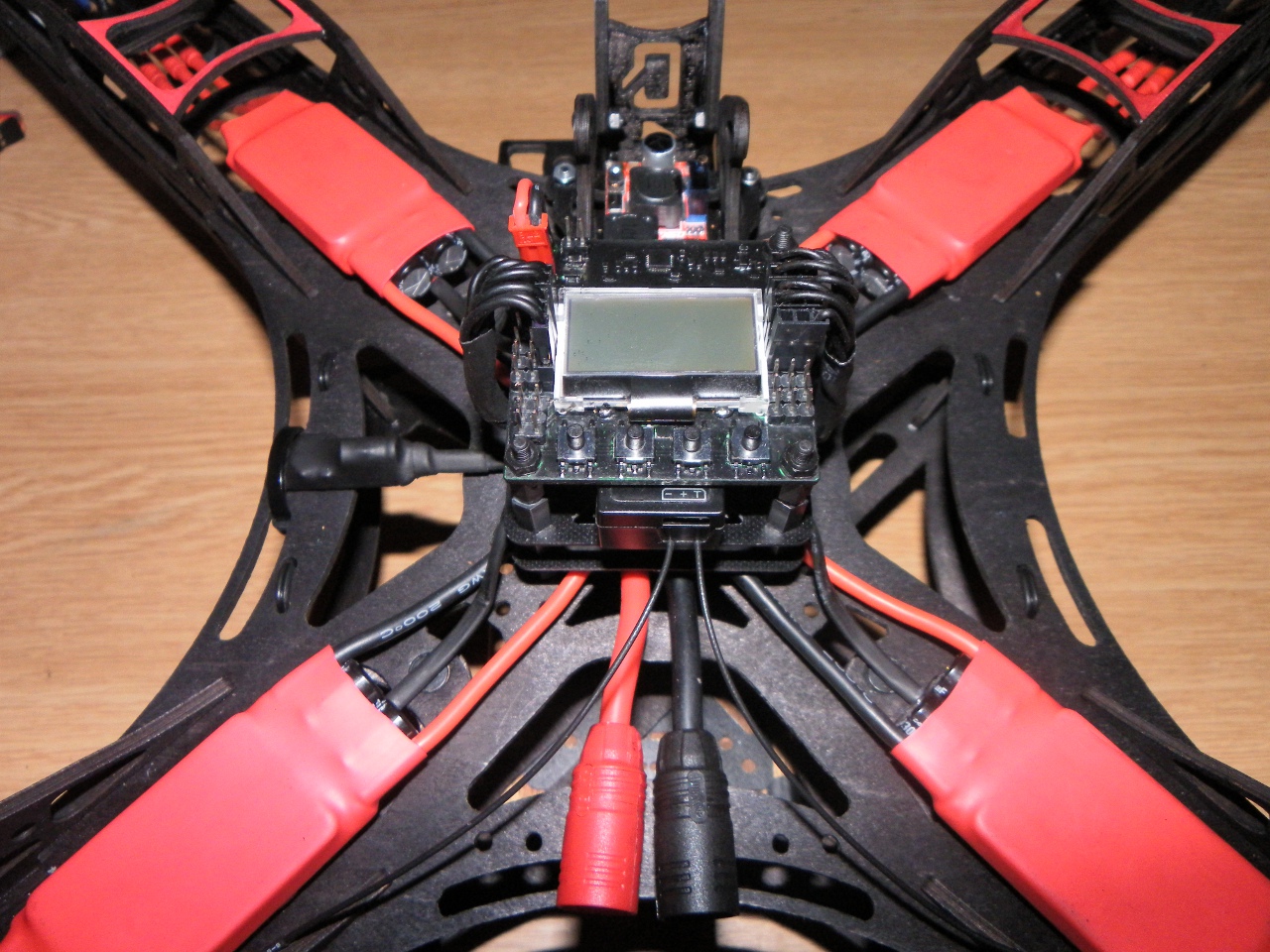

Das KK rauf, angeschlossen und schon mal voreingestellt.




Jetzt noch ein Post, dann habt ihr es hinter euch

[Horatio]

AW: Baubericht Q4 Cayman 750

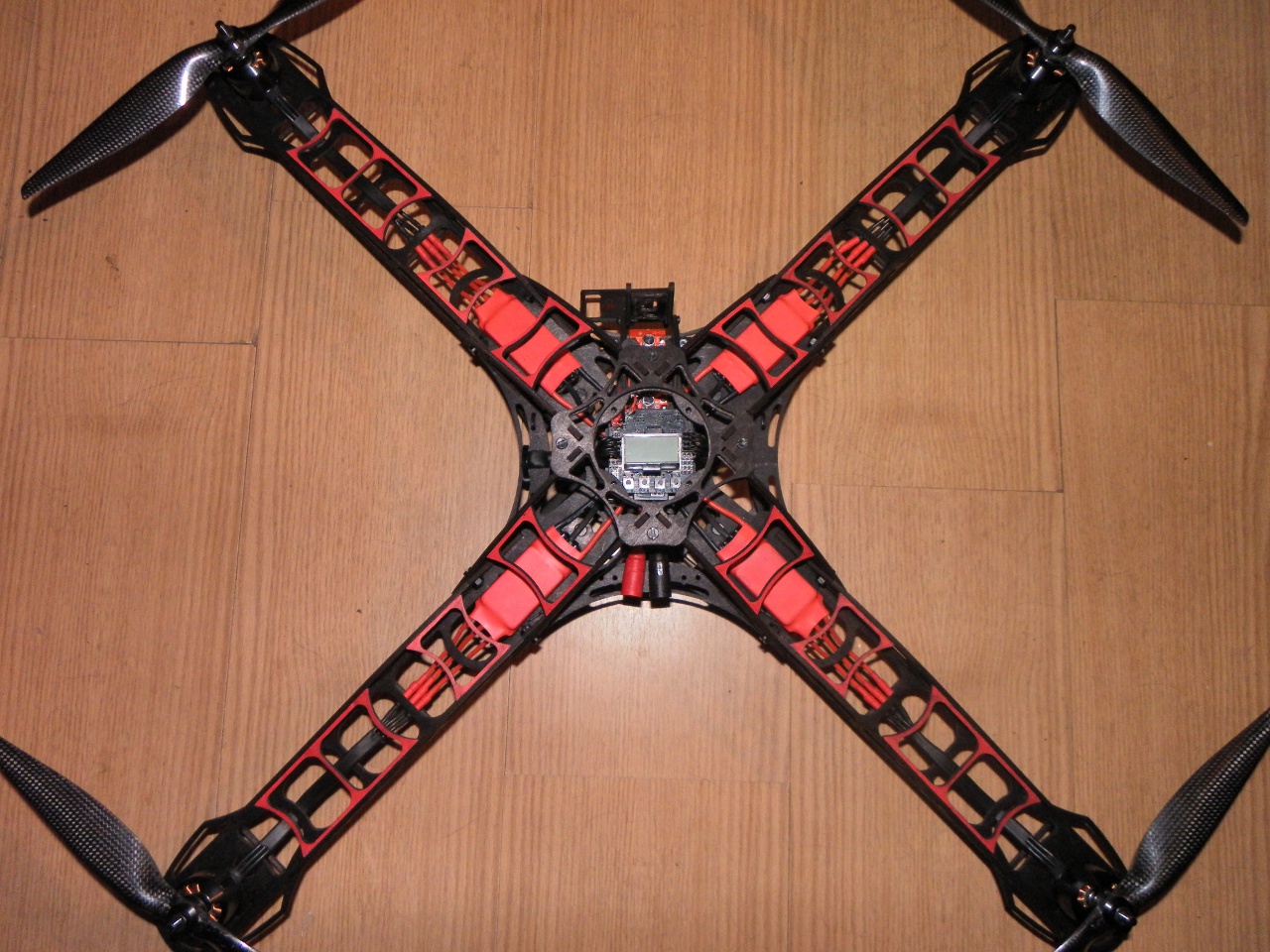

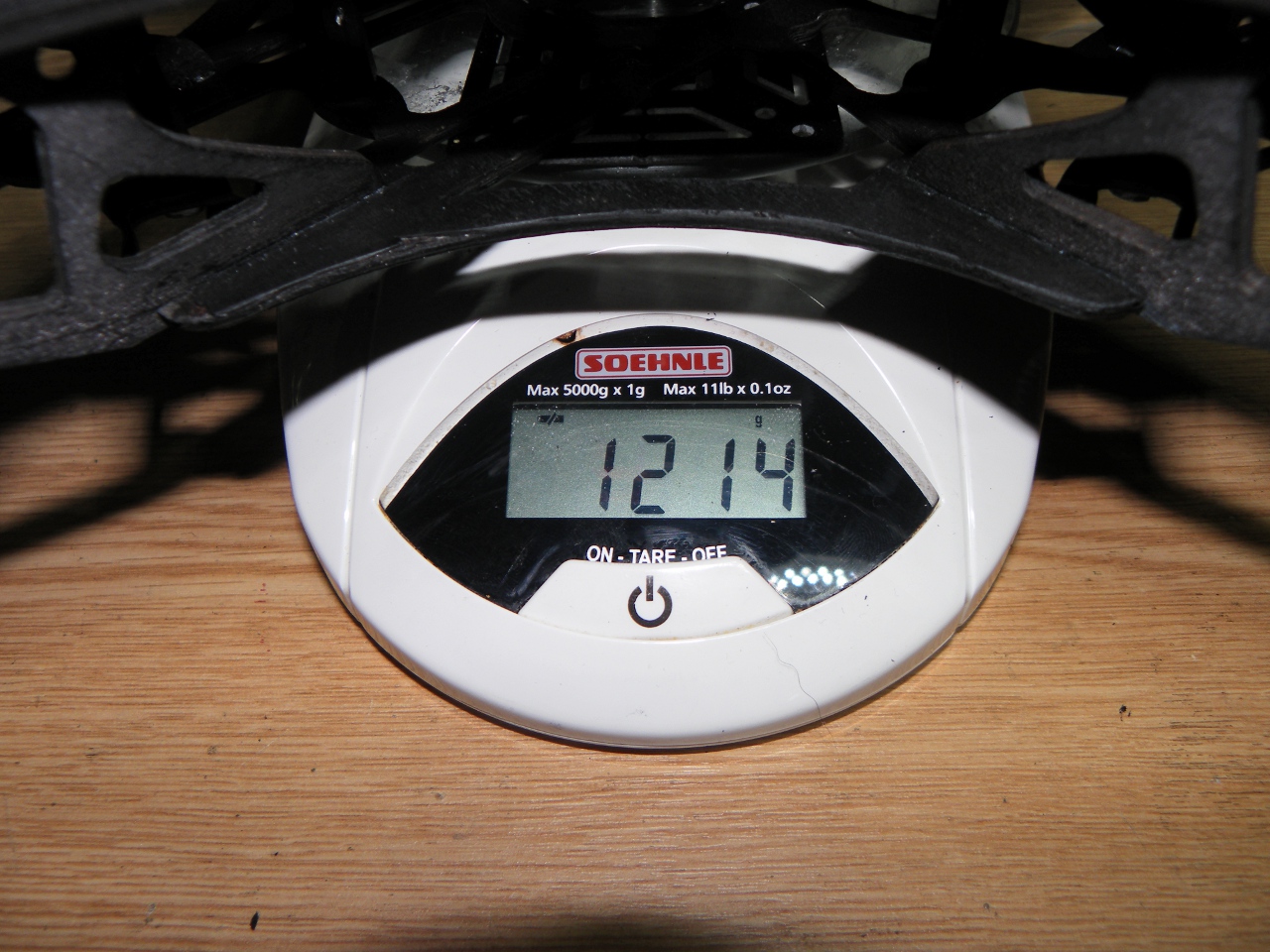

Haube rauf und fertig:











Beim Einstell- und Testflug hielt der 4000er Lipo etwa 8 Minuten. War aber seine
erste Ladung. Trotzdem bin ich damit nicht wirklich zufrieden.

Der Klang ist durch die Karbon-Flügel jetzt nicht wie erwartet. Da probiere ich
demnächst mal Holzpropeller.

Ein Flugvideo folgt noch, Wetter und so. Allerdings habe ich die Bilder zu nem Film
zusammengefügt und mit eigener Musik untermalt. Wer also möchte :

[SIZE="3"]Aufbauvideo[/SIZE]



Danke fürs lesen
