[Quad] FPV Racequad 250mm,H-Frame,Mini Baubericht

[scheich]

Möchte hier mal meinen FPV Racer vorstellen....

Angeschubst vom Race-Quad Fred von Snake und diversen Fliegerkollegen,habe ich mich auch dazu verleiten lassen,neben meinem FPV Hexa,mir auch mal einen Racer zu bauen....

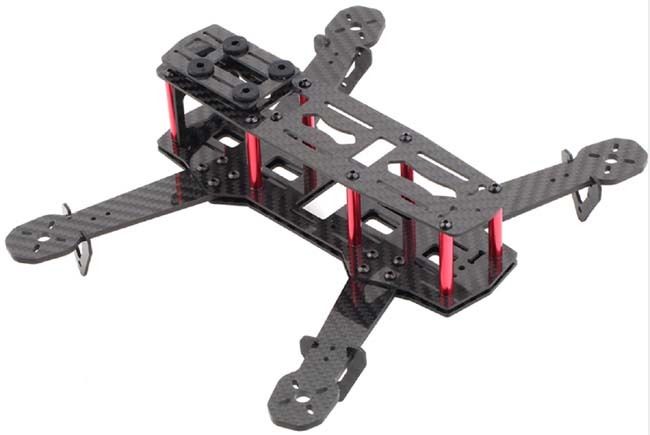

Basis ist die China Frame,wie sie bei EBay,Hobbyking und Co zu bekommen ist.

Setup:

Tiger MN 1806-2300
Flyduino Kiss ESC 18A
CC3D
Boscam Mini TX 5,8ghz mit chipsundgrips Spironet
Mobius Cam
Frsky TRF8 SB

Als Akku werde ich mal die etwas großen Turnigy 2200 3S 30C testen,da ich diese noch hier rumliegen habe....

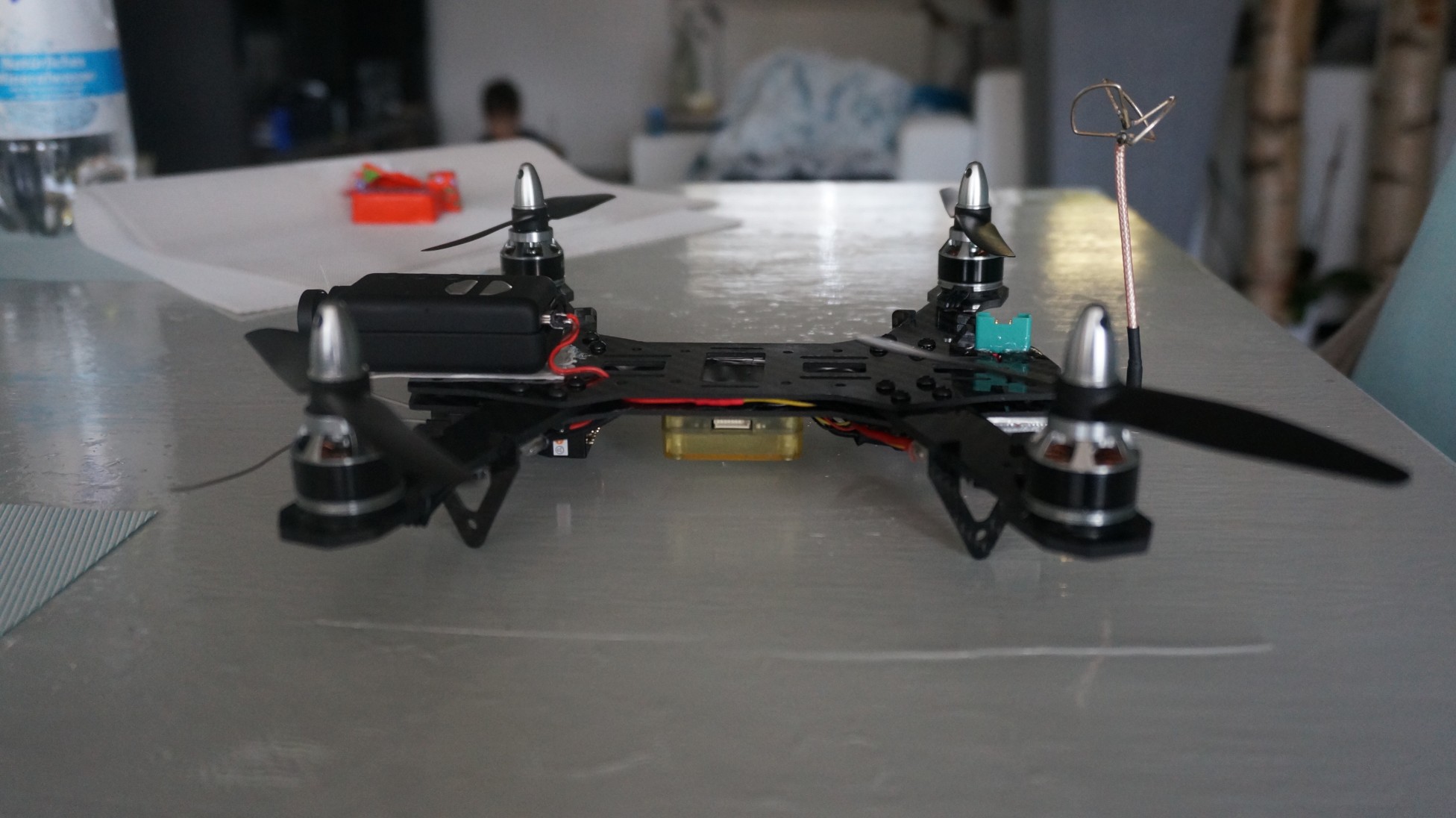

Nach dem Zusammenbau der Frame war mir schnell klar dass diese "Doppeldecker-Frame" keine gute Lösung für den Schwerpunkt und alles andere als Ideal ist.sämtliche Elektronik sitzt auf der Frame,der Akku musste somit ganz oben drauf,damit konnte ich mich nicht anfreunden...

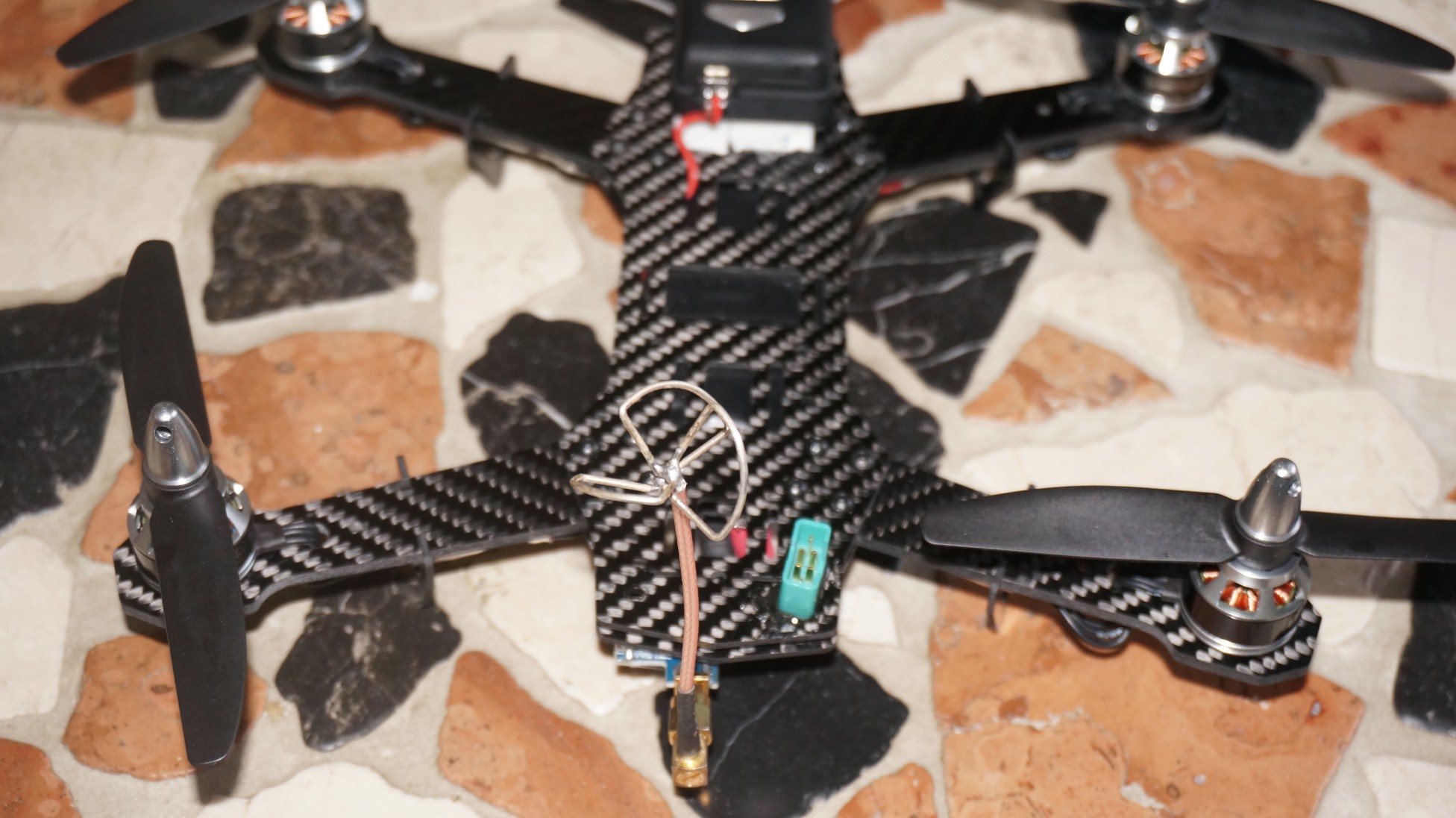

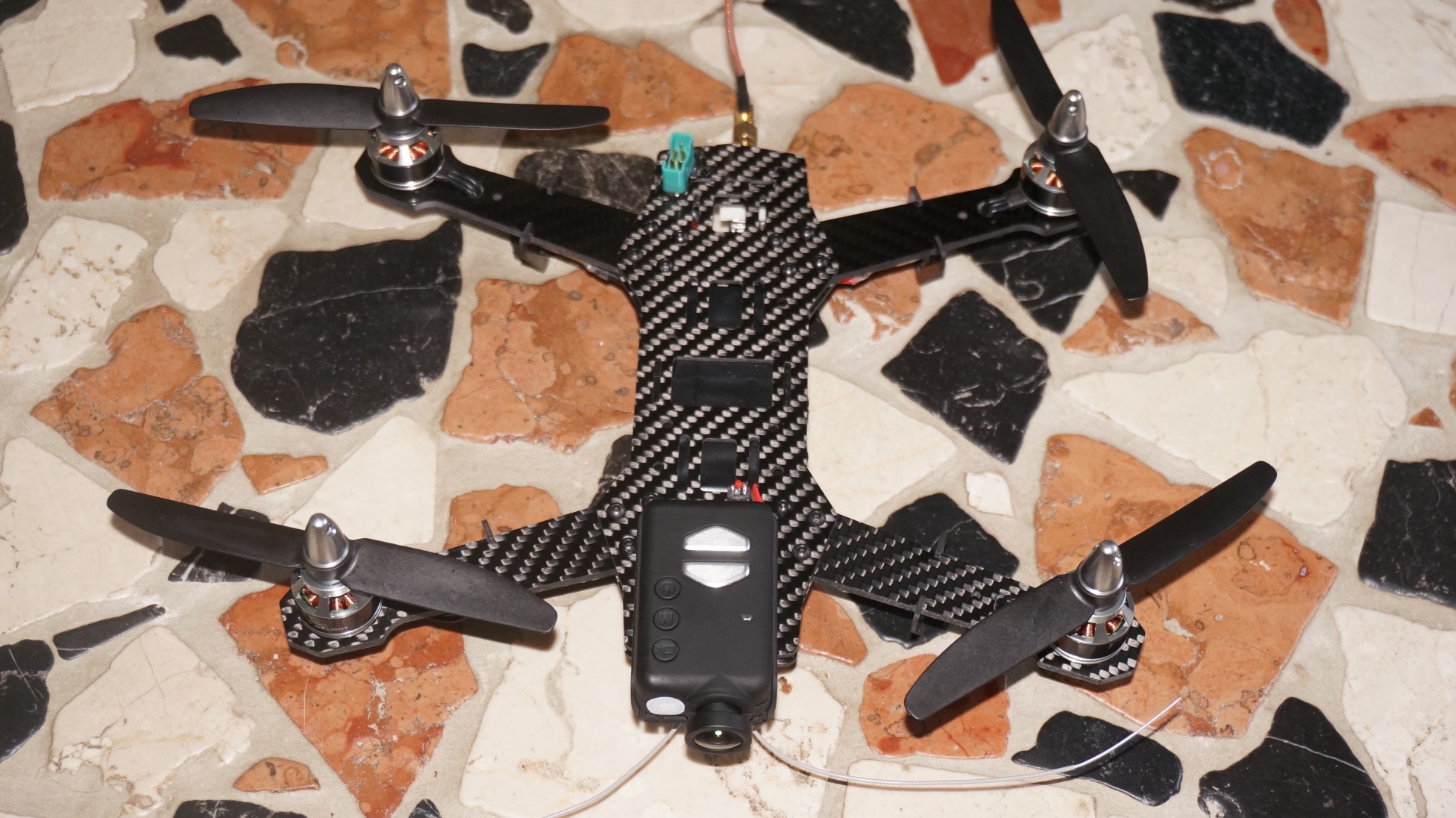

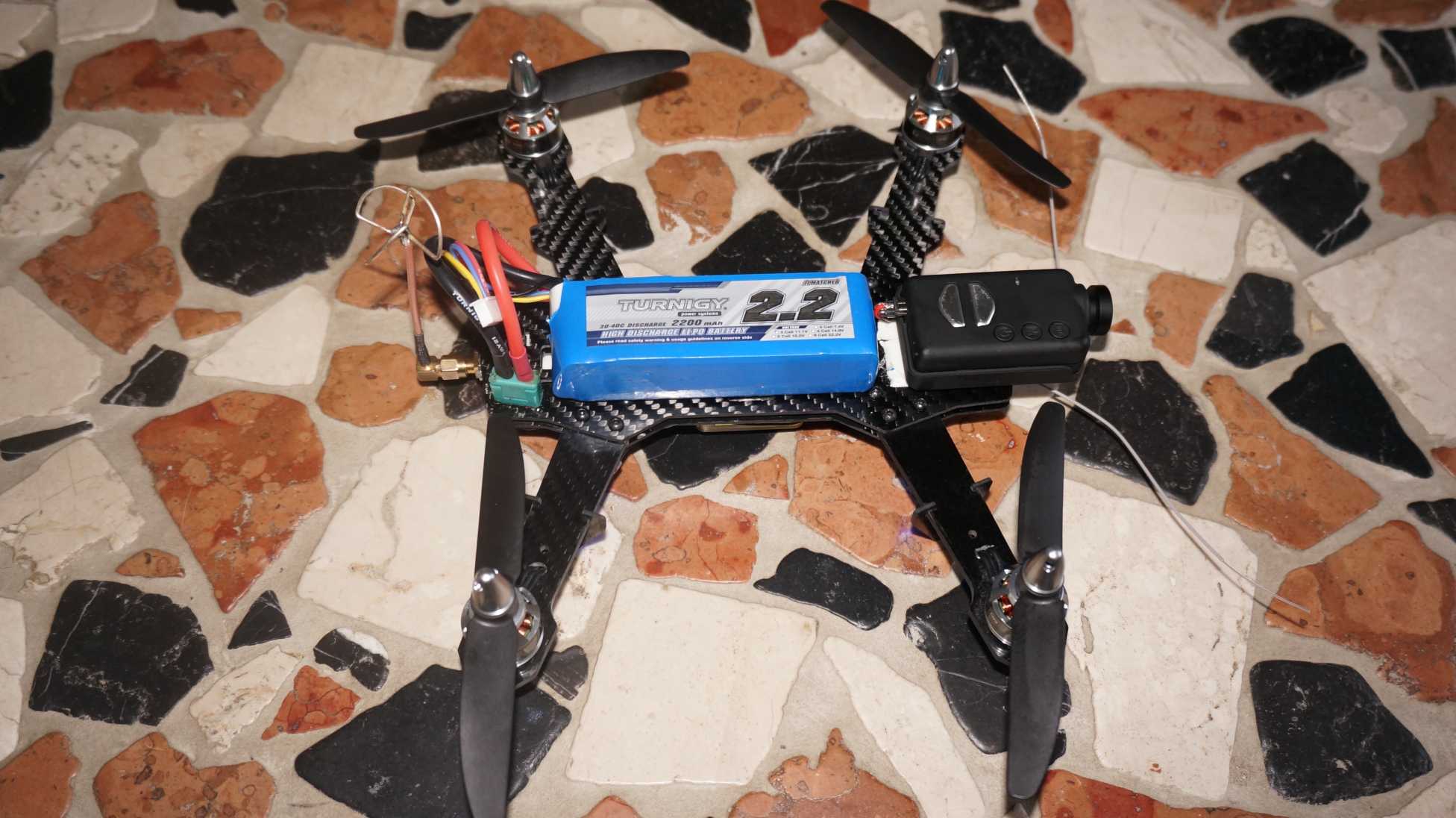

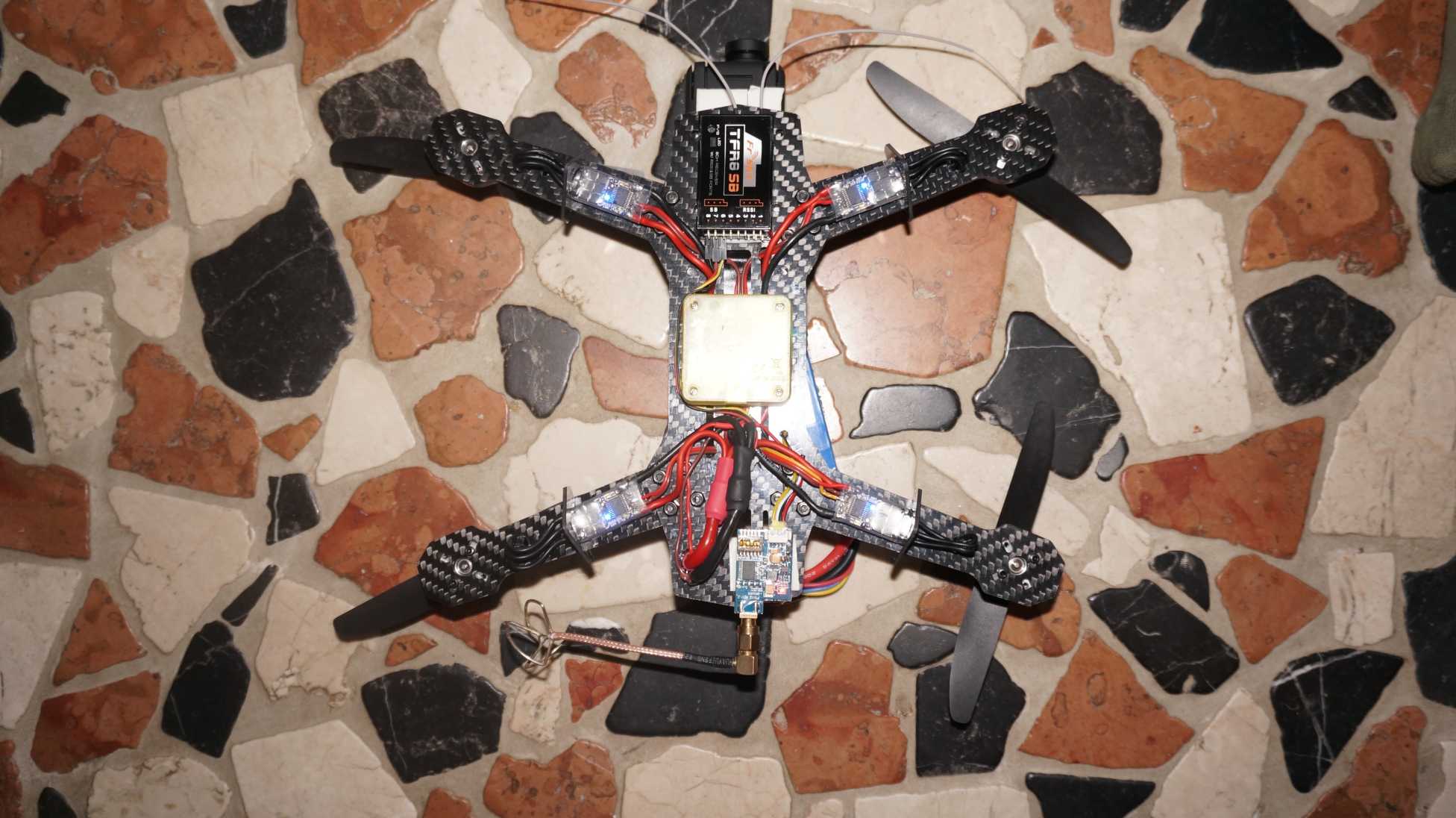

Als erstes versuchte ich den Akku zwischen die beiden Decks zu bekommen,was auch ganz gut klappte,später wurde das obere Deck ganz weg gelassen,Elektronik unter die Frame gebaut,und die Verkabelung so gut es geht zwischen die beiden unteren Platten.
Ziel war es so wenig Kabel wie möglich von oben zu sehen,damit das ganze "aufgeräumt" wirkt.
Die letzte ßberlegung wäre nun das noch übrige Deck knapp unten,unter die Elektronik zu schrauben,aber da warte ich erstmal ab.
Ich denke mehr kann man aus einer 20€ Frame nicht "herrauskitzeln",die nächste wird "professioneller"

Gewicht: 360g ohne Akku
562g mit Akku

Mit einer kleinen Platinencam und 1500er Akkus könnte man evtl 450g flugfertig erreichen,das wäre natürlich top.
Jetzt bin ich mal auf euer Feedback gespannt.

Gruß Scheich

[scheich]

AW: FPV Racequad 250mm,H-Frame,Mini Baubericht

Ich merke schon,an meiner Frame gibt es nix auszusetzen

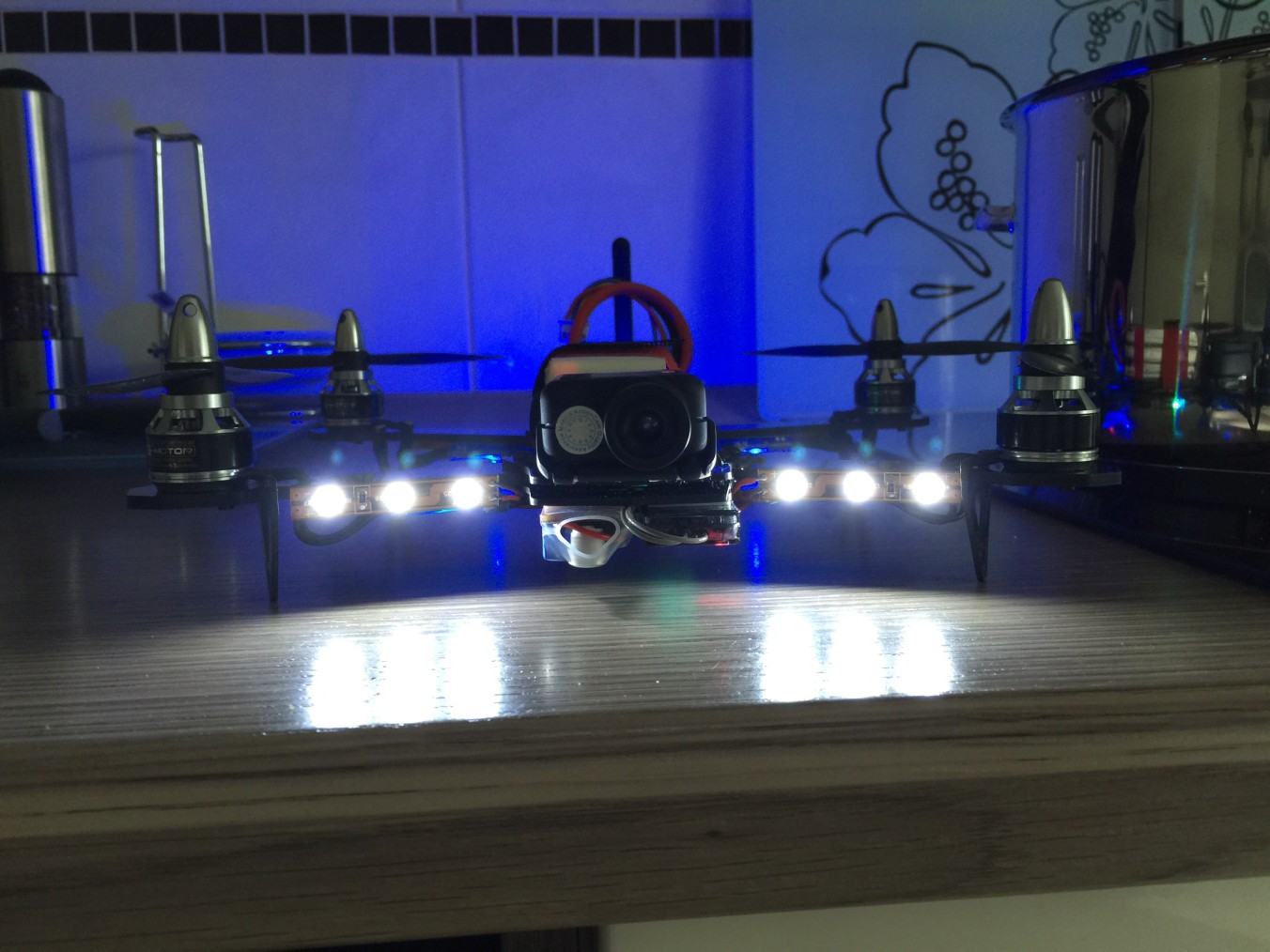

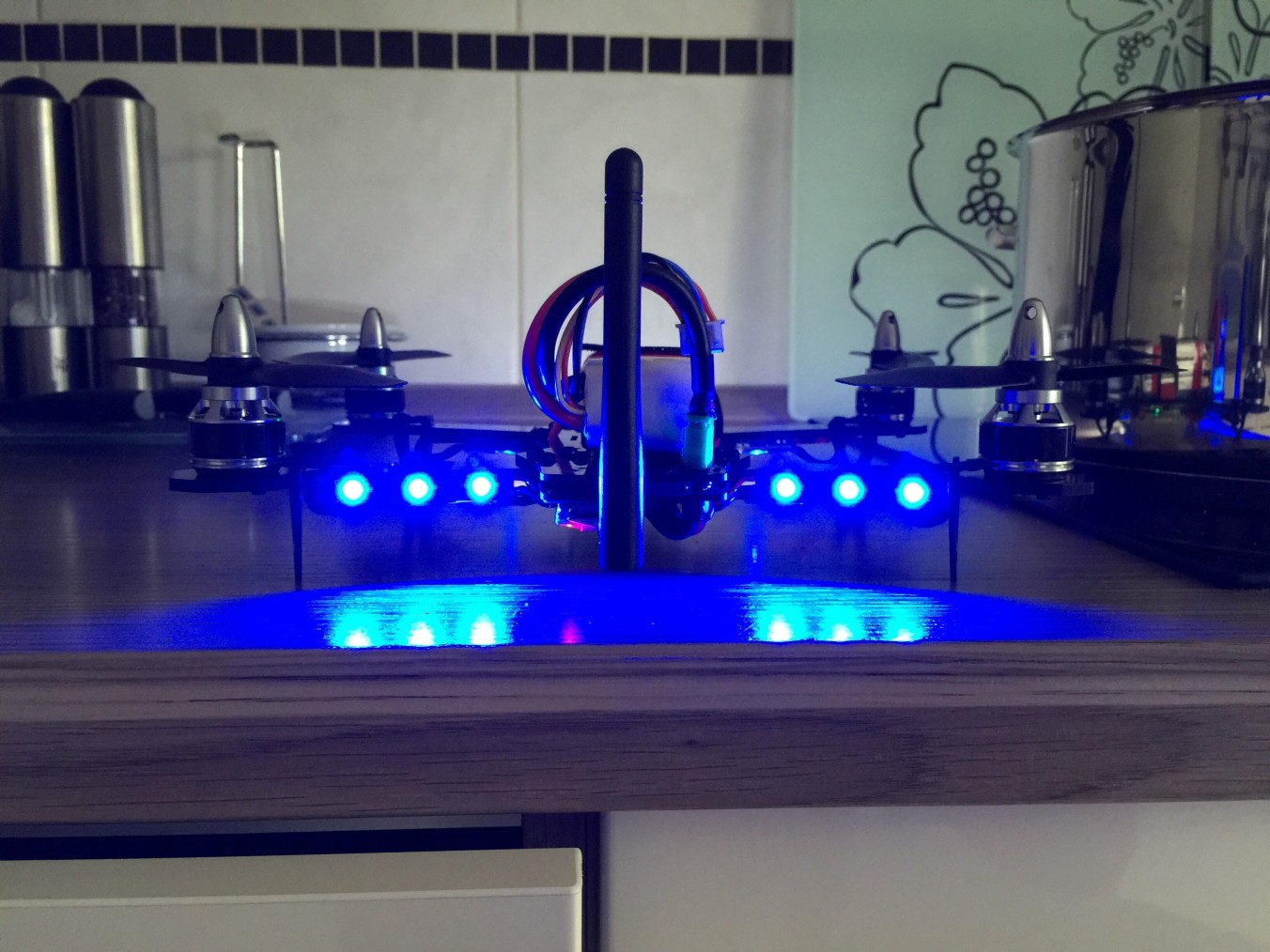

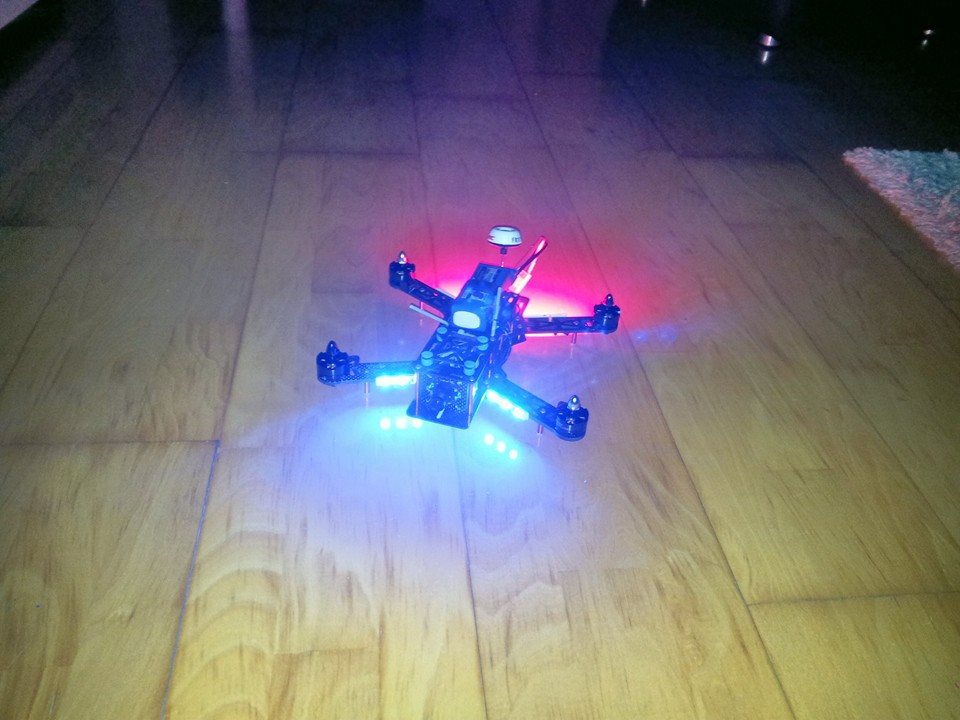

LED Beleuchtung montiert.........

[kollech1]

AW: FPV Racequad 250mm,H-Frame,Mini Baubericht

leider kann man deine Bilder nicht sehen..wäre von Vorteil

[FrankR]

AW: FPV Racequad 250mm,H-Frame,Mini Baubericht

Sind das die LED Leisten von Bangood?

Frank

[scheich]

AW: FPV Racequad 250mm,H-Frame,Mini Baubericht

@kollech

habe mich im Forum und bei Imagehack ausgeloggt,und sehe die Bilder trotzdem.....
Du siehst sie nicht?

@Frank,die LED Streifen sind von Hobbyking

[kollech1]

AW: FPV Racequad 250mm,H-Frame,Mini Baubericht

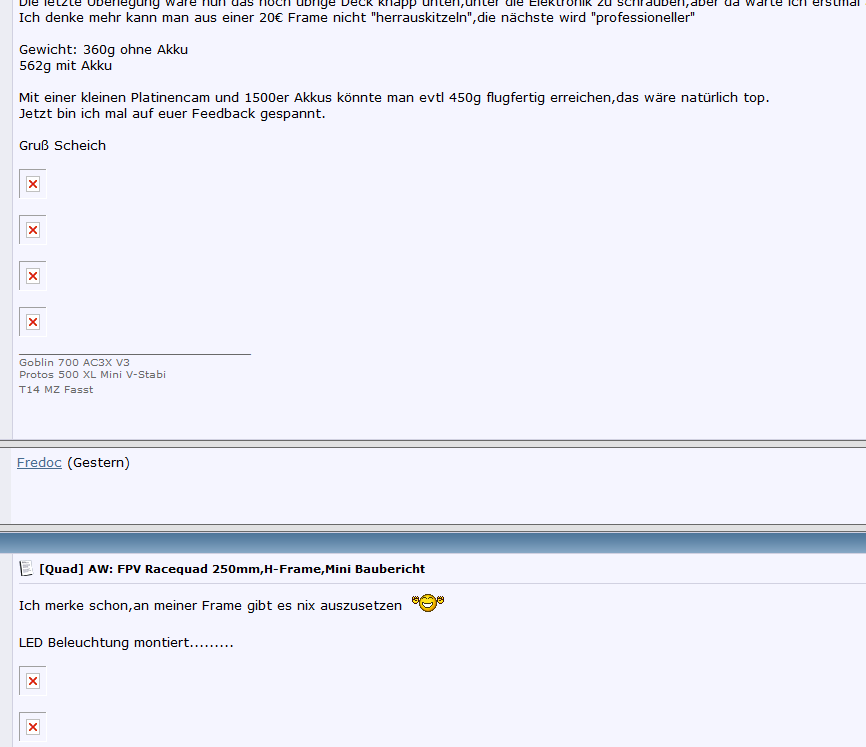

nö ich sehe nur sowas:

[°Michael R°]

AW: FPV Racequad 250mm,H-Frame,Mini Baubericht

Schade ich sehe auch nichts....

[scheich]

AW: FPV Racequad 250mm,H-Frame,Mini Baubericht

Okay,ich lade sie mal direkt.....

[Schraubcopterflieger]

AW: FPV Racequad 250mm,H-Frame,Mini Baubericht

Das liegt aber dann an euch, denn ich sehe alle Bilder.

Warum hast du denn die beiden Rahmenplatten aufeinander geschraubt? Die sind dazu da um die Elektronik zu schützen. Und die hast du unten drunter befestigt. Da gehören Abstandhalter über die Ausleger. So wie du den gebaut hast ist er weniger steif und nichts ist geschützt.

Der Schwerpunkt soll gar nicht auf der Rotorebene oder gar drunter sein wie bei dir, der soll höher liegen damit man ein wenig Instabilität in den Quad bekommt, das macht ihn agiler. Deiner verbraucht Motorleistung um im Vorwärtsflug den Hintern oben zu halten, normal zieht der hohe Schwerpunkt den gekippten Quad vorwärts und alles an Antriebsleistung geht in den Vorwärtsflug.

[scheich]

AW: FPV Racequad 250mm,H-Frame,Mini Baubericht

Das liegt aber dann an euch, denn ich sehe alle Bilder.

Das glaube ich mittlerweile auch,Kollegen den ich gerade gefragt habe,sieht sie auch

[scheich]

AW: FPV Racequad 250mm,H-Frame,Mini Baubericht

Das liegt aber dann an euch, denn ich sehe alle Bilder.

Warum hast du denn die beiden Rahmenplatten aufeinander geschraubt? Die sind dazu da um die Elektronik zu schützen. Und die hast du unten drunter befestigt. Da gehören Abstandhalter über die Ausleger. So wie du den gebaut hast ist er weniger steif und nichts ist geschützt.

Der Schwerpunkt soll gar nicht auf der Rotorebene sein, der soll höher liegen damit man ein wenig Instabilität in den Quad bekommt, das macht ihn agiler.

Die Frame ist so vorgesehen gewesen,zwischen die beiden Platten sind nur die Ausleger,und oben kommt normalerweise eine 3. Platte.....

und die hab ich eben weg gelassen.....

[Schraubcopterflieger]

AW: FPV Racequad 250mm,H-Frame,Mini Baubericht

Da haben die Chinesen beim Kopieren wieder nicht aufgepasst. Der Schwerpunkt soll gar nicht auf der Rotorebene oder gar drunter sein, der soll höher liegen damit man ein wenig Instabilität in den Quad bekommt, das macht ihn agiler. Deiner verbraucht Motorleistung um im Vorwärtsflug den Hintern oben zu halten, normal zieht der hohe Schwerpunkt den gekippten Quad vorwärts und alles an Antriebsleistung geht in den Vorwärtsflug.

Und grundsätzlich ist der Frame so gebaut um die Ausrüstung zu schützen. So wie du ihn gebaut hast hättest du ein beliebiges leichteres X nehmen können. Du hast alle Vorteile des Frames entfernt und hast nur noch den Nachteil mit dem hohen Gewicht übrig gelassen.

[enedhil]

AW: FPV Racequad 250mm,H-Frame,Mini Baubericht

Sind das die LED Leisten von Bangood?

Frank

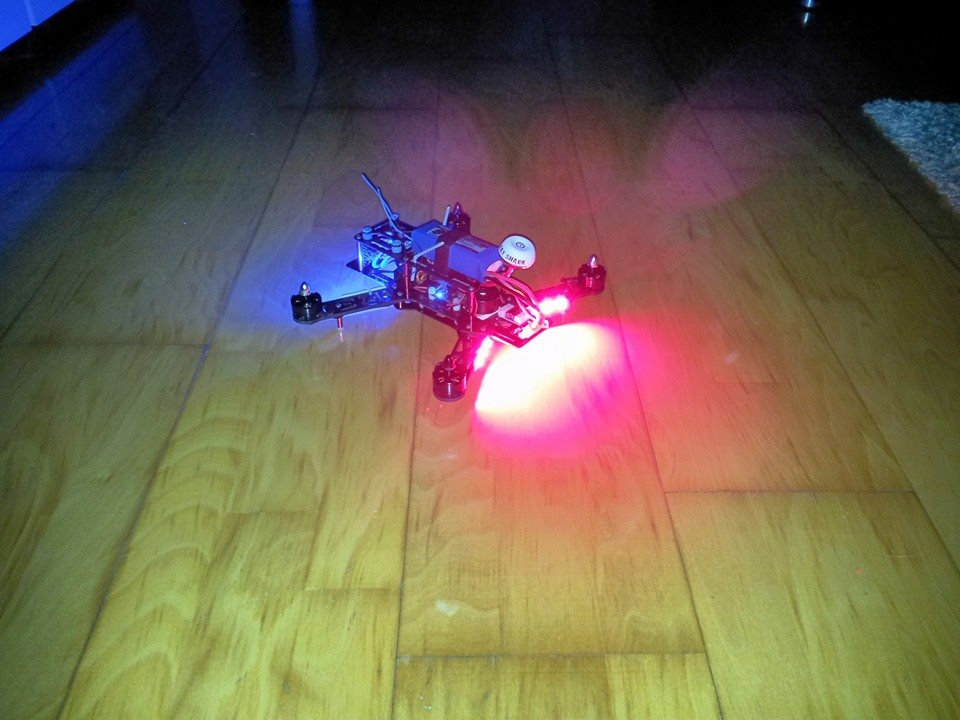

Die LED-Streifen von Bangood sehen so aus... (an meinem Quad)

[scheich]

AW: FPV Racequad 250mm,H-Frame,Mini Baubericht

Dass das ganze ungeschützt ist,ist mir bewusst......
Ich hatte ja auch die Idee die 3. Platte mit Abstandshaltern unter die Elektronik zu schrauben,somit wäre die Elektronik geschützt,und der Akku immernoch nahe am Schwerpunkt.....
Trotzdem denke ich dass die Reaktionen des Copters mit dem nidrigeren Schwerpunkt "realer" sind,als mit hochgesetztem Akku,und über und untersteuernder Elektronik...

noch eine Idee: Motoren nach unten bauen.
