[550X] Blade 550X: Anschlussschema Talon 90 und E-Flite 10 Amp BEC

[RogerH]

Hallo zusammen

Ich habe die folgende Combo gekauft:
- Blade 550X Pro
- Castle Talon 90
- E-Flite 10 Amp BEC
- Mini V-Stabi

Leider finde ich nirgends eine Anleitung resp. ein Anschlussschema, wie die Komponenten (Regler, Motor, Akku, BEC, Empfänger, V-Stabi und Stütz-Akku) verbunden werden müssen.

Klar ist, dass
- die drei Ausgänge am Talon 90 für die Verbindung zum Motor sind.
- das Kabel mit dem flachen Stecker vom Talon 90 zum Empfänger geht.
- die beiden Kabel mit den flachen Stecker vom BEC zum Empfänger gehen.

Nicht klar ist,
- womit der Stecker mit dem roten und schwarzen Kabel vom BEC verbunden werden muss.
- das BEC von E-Flite ist "nur" Elektronik, d.h. ich brauche trotzdem noch einen separaten Stütz-Akku, oder?


Ich bin ziemlich aufgeschmissen mit dieser Kombination, also Talon 90 und E-Flite BEC... ßber Hilfe würde ich mich extrem freuen!

Vielen Dank und Gruss
Roger

[kumpelblase_]

AW: Blade 550X: Anschlussschema Talon 90 und E-Flite 10 Amp BEC

Das E-Flite Bec kannst du weglassen. Der Talon hat ein dickes BEC und ich würde dieses nutzen und komme bloß nicht auf die Idee die BECs iwie zusammenzuschließen.

Gruß Patrick

[Airpower]

AW: Blade 550X: Anschlussschema Talon 90 und E-Flite 10 Amp BEC

Hab die selbe kombo und hab das eflite bec weggelasen und das vom castle gelassen.
Für normale digitalservos reicht es leicht (zumindest bis jetz keine probleme). Zusatzakku brauchst eigentlich keinen da das vstabi auch übers bec strom bekommt

[RogerH]

AW: Blade 550X: Anschlussschema Talon 90 und E-Flite 10 Amp BEC

Also wie bei meinen anderen Helis: Regler mit Empfänger verbinden (und optional einen Stütz-Akku). Korrekt?

[RogerH]

AW: Blade 550X: Anschlussschema Talon 90 und E-Flite 10 Amp BEC

Hallo nochmals

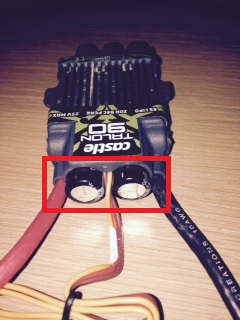

Ich habe noch eine kleine Frage: Werden die beiden runden Enden (siehe dazu das Bild weiter unten) des Talon 90 im Betrieb heiss? Und falls Ja, werden sie so heiss, dass die drei Motor-Kabel sie besser nicht berühren sollten?

Ich möchte den Talon 90 gerne so herum einbauen und bevor ich das tue, brauche ich euer Feedback. Vielen herzlichen Dank also im Voraus!

Gruss, Roger

[IMG][/IMG]

[kumpelblase_]

AW: Blade 550X: Anschlussschema Talon 90 und E-Flite 10 Amp BEC

Die Silikonisolierung hält normal 200°C aus, steht zumindestens meistens drauf.
Die beiden "runden Enden" sind Elkos und die Motorleitungen dürfen die schon berühren^^

Gruß Patrick

[RogerH]

AW: Blade 550X: Anschlussschema Talon 90 und E-Flite 10 Amp BEC

Super, dann bin ich beruhigt :-)

Dank & Gruss
Roger
