    [Goblin allg.] Fotos RC-Komponenten-Verlegung

    Hey,

    ich grübele gerade, wie ich das Kabel des vorderen Servo anständig an der Hauptwelle vorbeiverlege. Der Standard-Bildthread zeigt nur schöne Goblins mit Haube - mag wer mal Fotos posten und mit seiner Kabelage ohne Haube zeigen :-) ? Vielleicht kann man sich ja nette Setups abgucken ...

    Markus
  • Ulli600
    Senior Member
    • 02.07.2012
    • 4223
    • Ulrich
    • Hamburg

    #2
    AW: Fotos RC-Komponenten-Verlegung

    Ich mag mich täuschen, glaube aber, die Gobis sind eher die Helis der Flieger als die der Modellbauer. Meiner zumindest taugt nicht für die ßffentlichkeit ,
    fliegt aber gut
    Mindestens haltbar bis: 17.04.2020

    Kommentar

    • scheich
      Senior Member
      • 03.07.2007
      • 3957
      • Ugur
      • Aschaffenburg

      #3
      AW: Fotos RC-Komponenten-Verlegung

      Bitteschön
      Angehängte Dateien

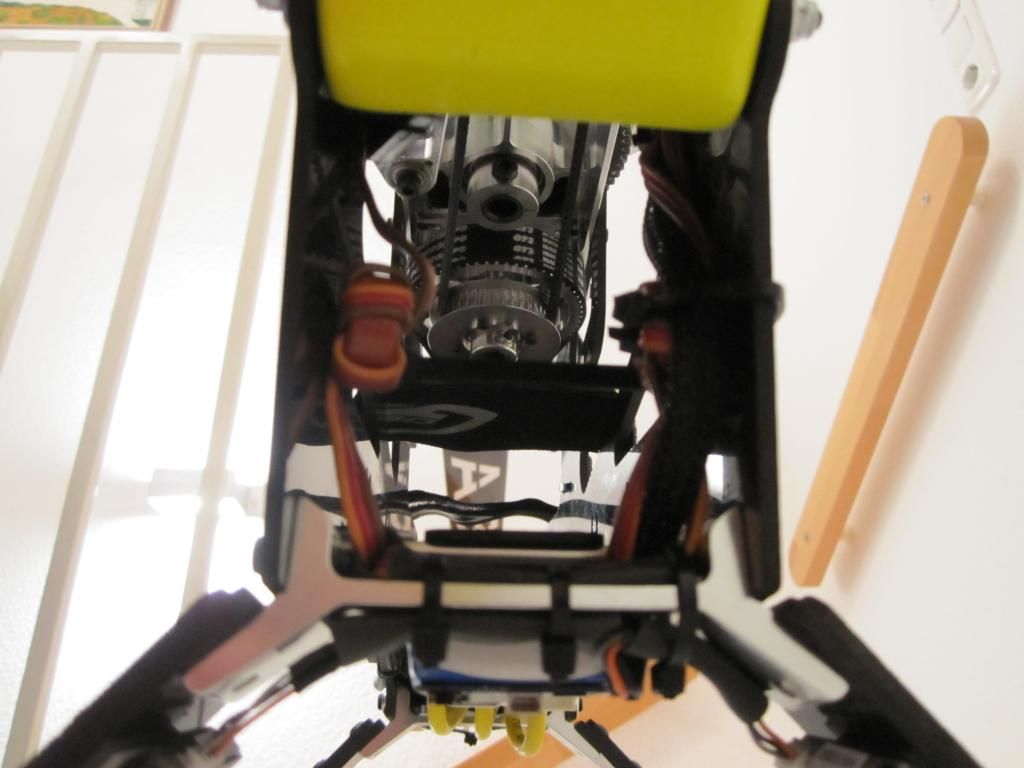

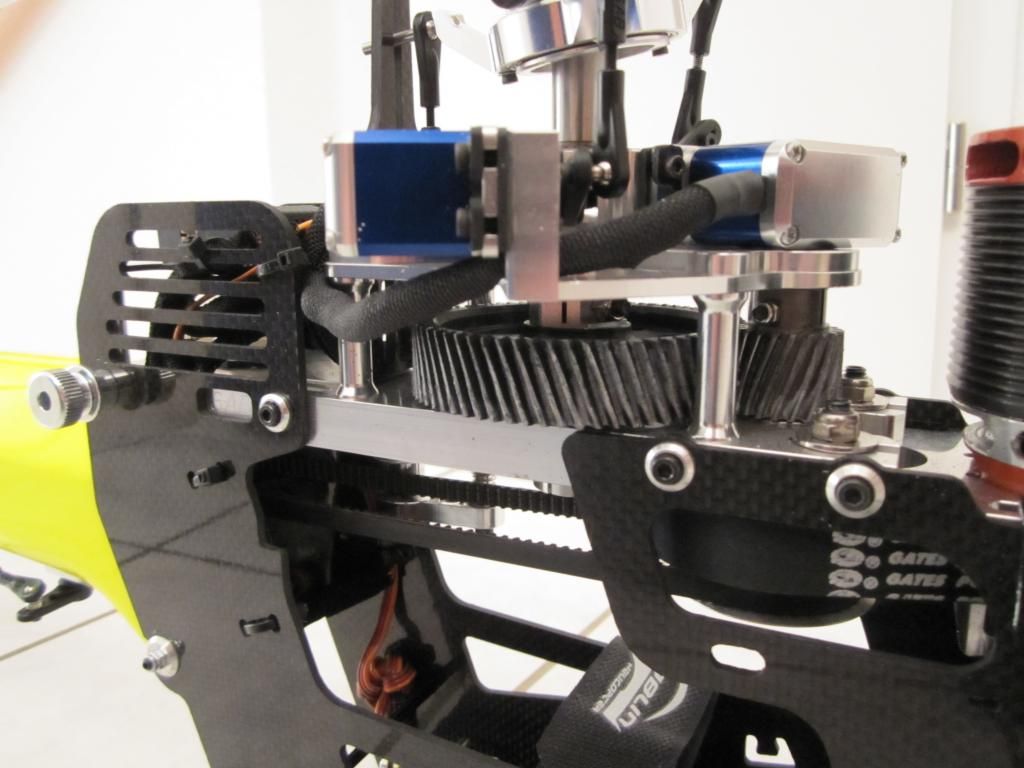

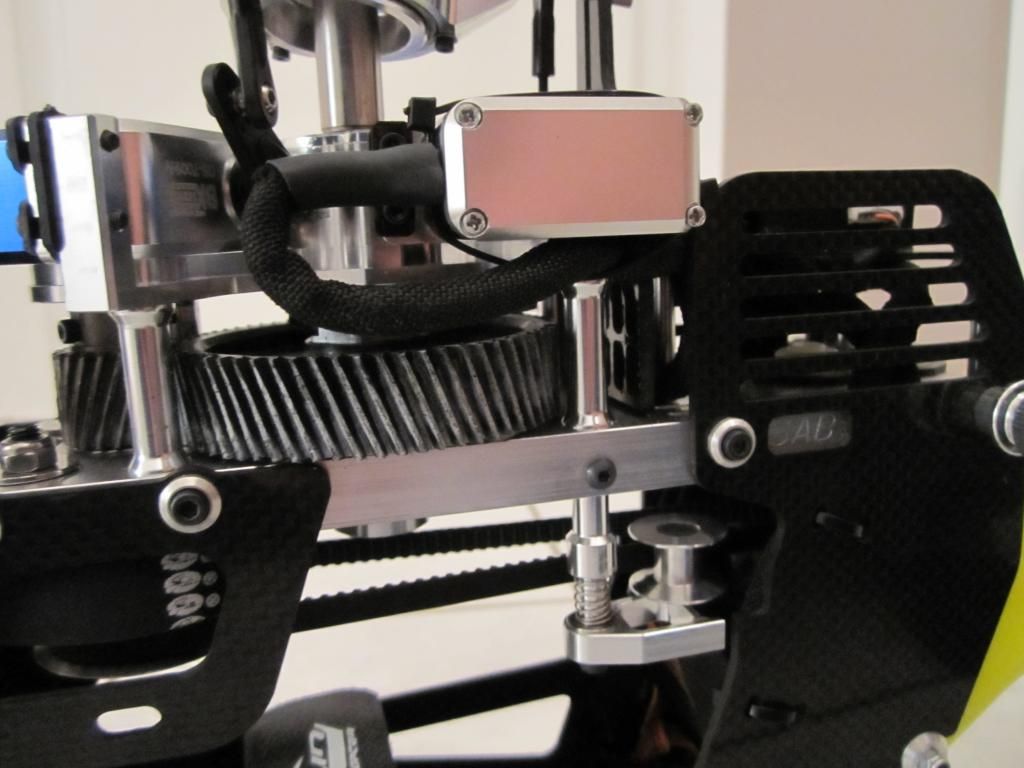

      Forza 700...Goblin 500...Chase 360
      MZ 24 Hott

      Kommentar

      • miro911
        Senior Member
        • 15.02.2012
        • 1957
        • Jochen
        • Düsseldorf und Umgebung

        #4
        AW: Fotos RC-Komponenten-Verlegung

        So habe ich es auch, wird doch auch in der Anleitung so schön beschrieben
        TDR II Speed mit Pyro 900 Custom
        DiaboloS mit Scorpion 4540 Custom

        Kommentar

        • Manni1983
          Senior Member
          • 18.07.2013
          • 2611
          • Manfred
          • MSGU Schwaz in Tirol

          #5
          AW: Fotos RC-Komponenten-Verlegung

          Auf den Servoboden könnte man nen schwarzen Klebesockel machen. Dort könnte man das Kabel dann nochmal zusätzlich fixieren.
          GruÃ? Manni

          Kommentar

          • vlk
            vlk
            Senior Member
            • 26.09.2009
            • 6996
            • Sigmund
            • Wuppertal

            #6
            AW: Fotos RC-Komponenten-Verlegung

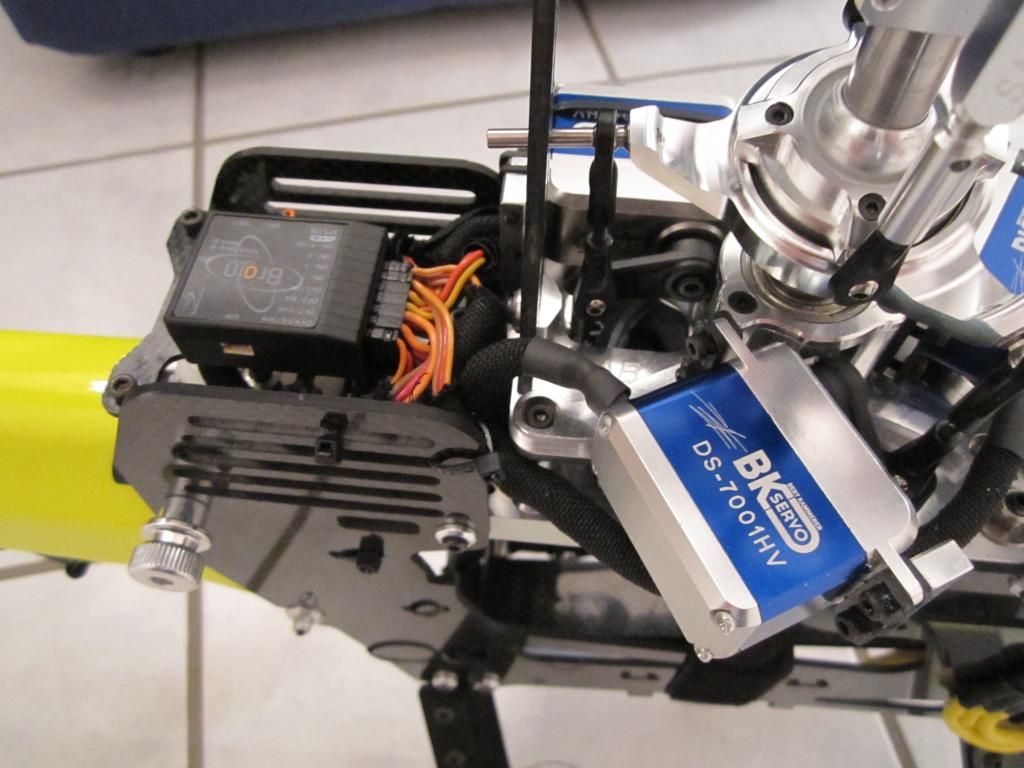

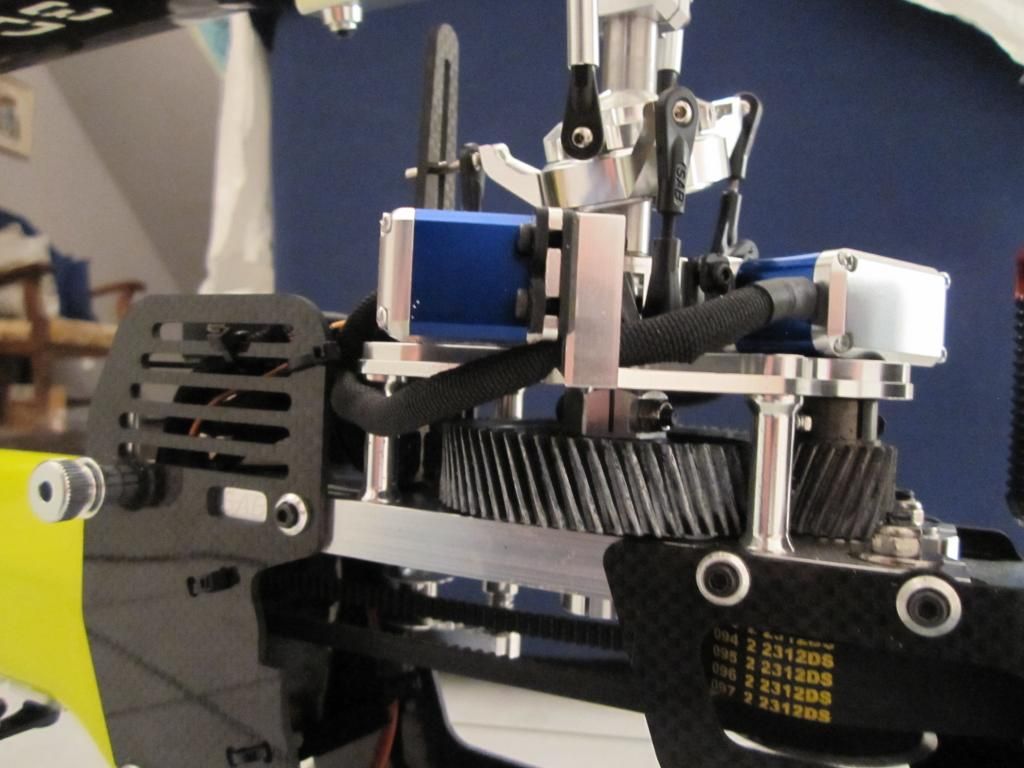

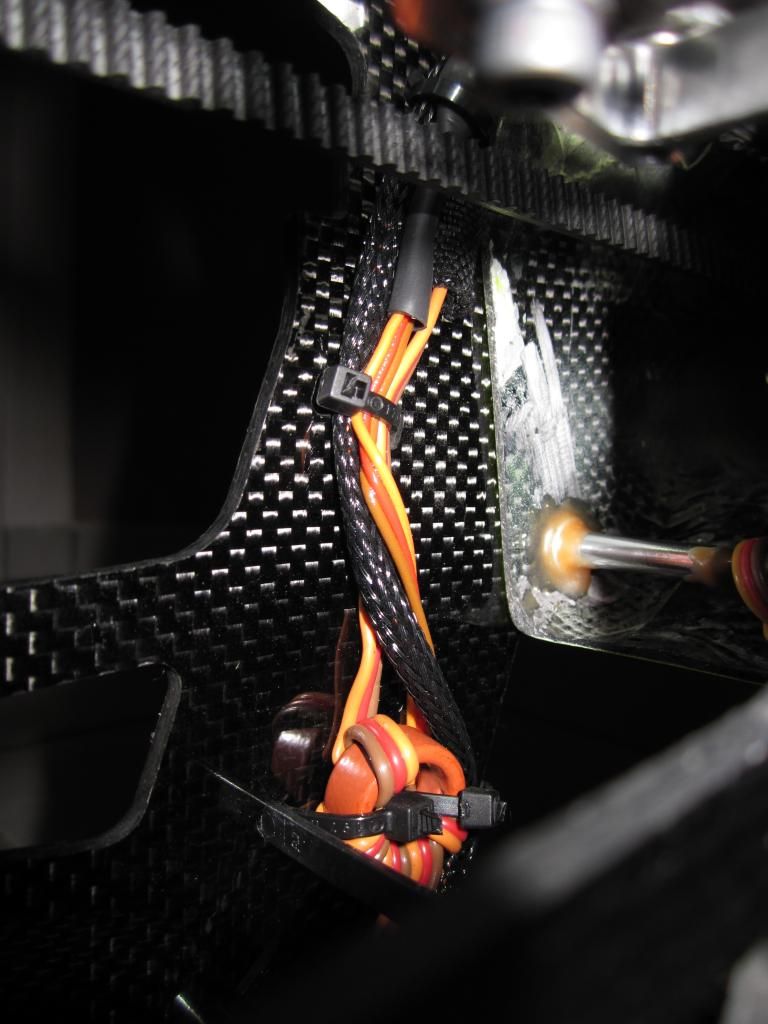

            Hier mal meine Lösung, wobei ich ein Stück Schrumpfschlauch als Kabeldurchführung in den ovalen Durchbruch der Taumelscheibenführung verwende.

            Dann noch die andere Seite und die Antennenführung.

            Was für ein FBL System und Empfänger nutzt Du?
            Angehängte Dateien
            Gruß
            Siggi

            Kommentar

            • markus.g
              markus.g

              #7
              AW: Fotos RC-Komponenten-Verlegung

              Hey,

              habe ein Microbeast Huckeback, dazu einen Spektrum 6210+Sat. Empfänger kommt rechts und links hinten ans Chassi, das Biest oben auf die Plattform.

              M

              Kommentar

              • Muckel
                Member
                • 15.10.2013
                • 238
                • Ulrich

                #8
                AW: Fotos RC-Komponenten-Verlegung

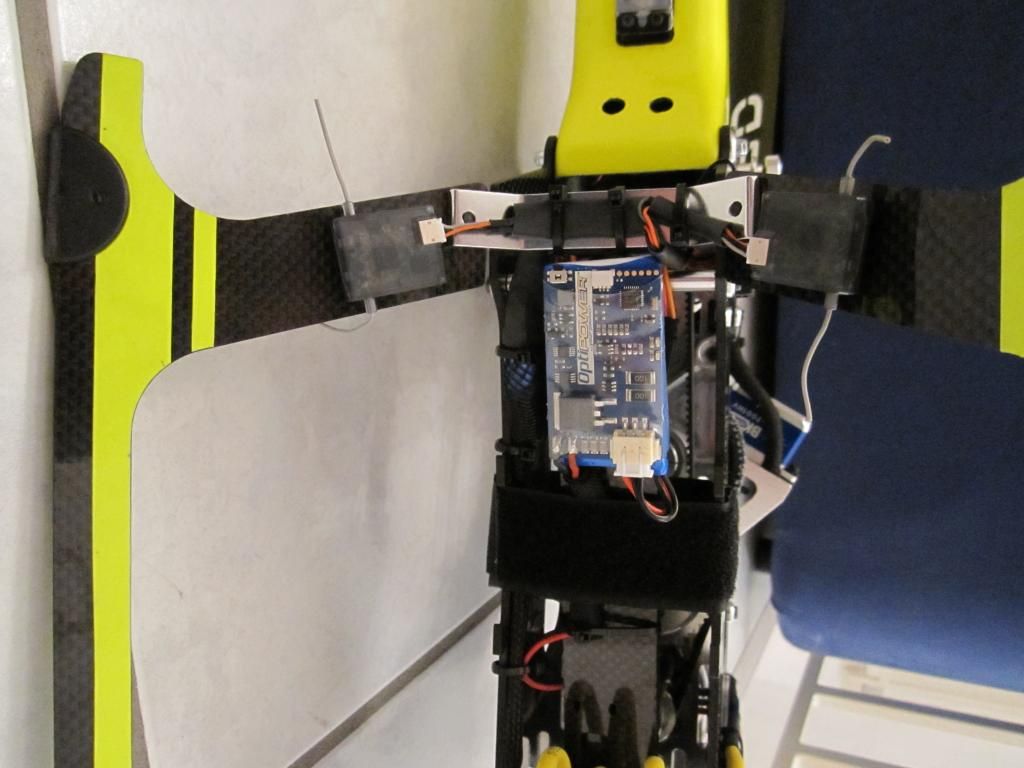

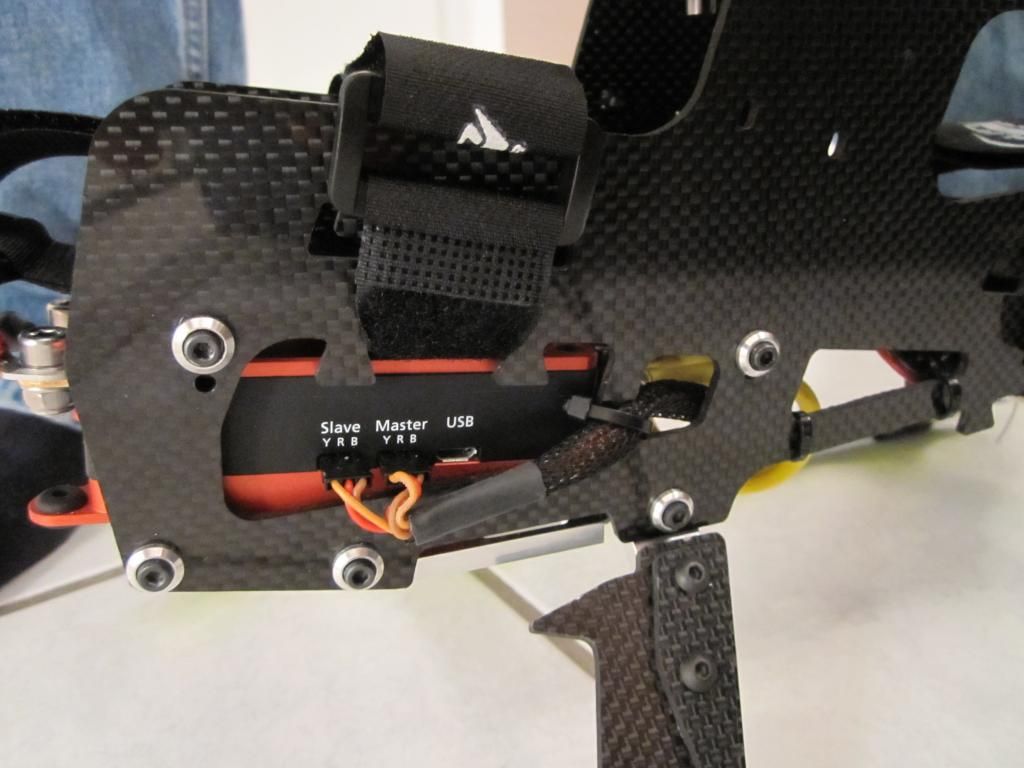

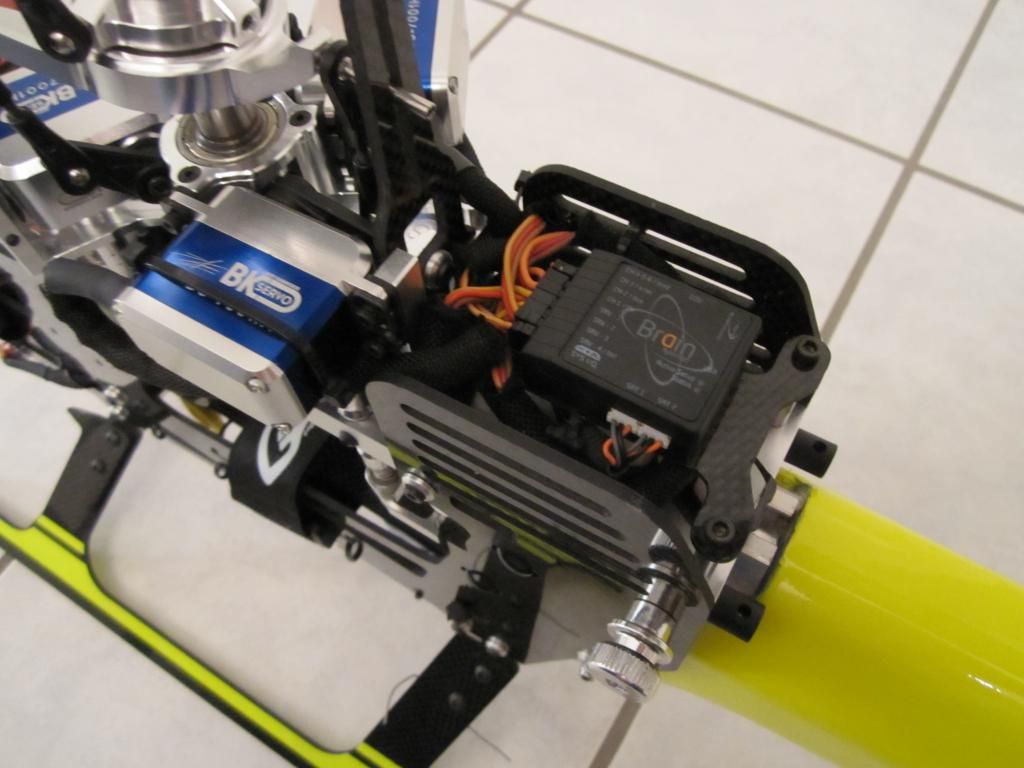

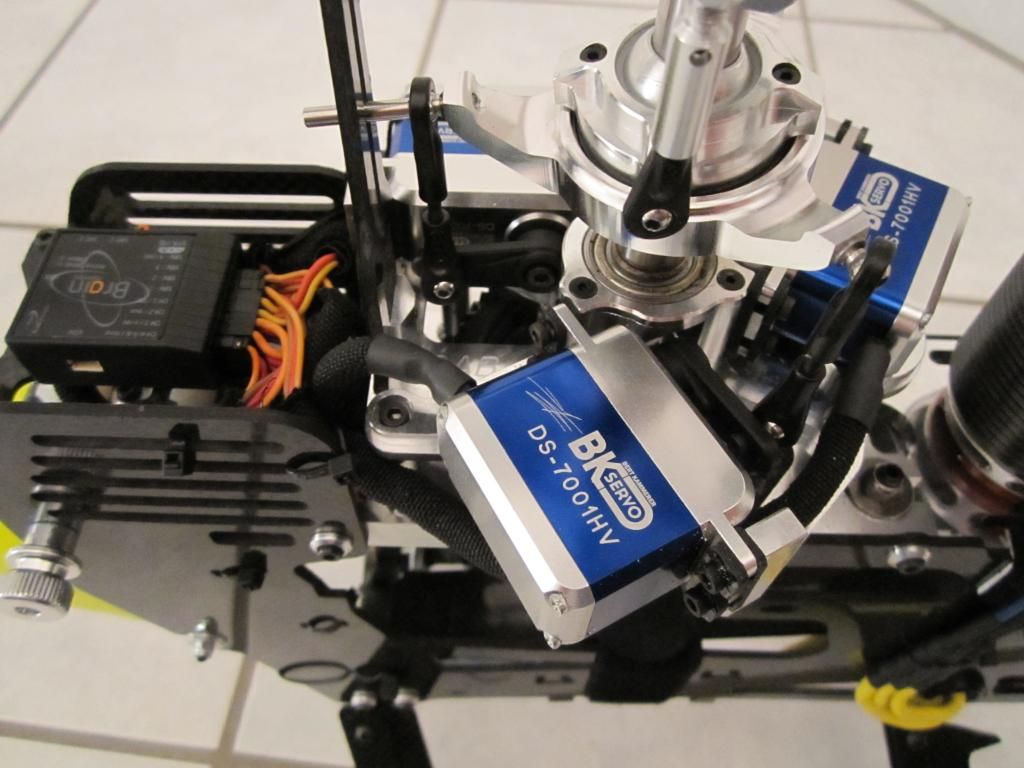

                Hier mal meine Kabelverlegung am Goblin 700
                (Brain mit 2 Sats an den Kufen, Kosmik mit Reglerkabel+BEC, Optipower ultra guard)
                Servokabel hab ich bisschen gekürzt und sonst so gut wie möglich alle Kabel verpackt...



















                Mcpx Bl, T-Rex 450 Pro DFC, Goblin 700

                Kommentar

                • Sonic_1579
                  Senior Member
                  • 14.08.2012
                  • 1160
                  • Julian
                  • FMC Mümlingtal

                  #9
                  AW: Fotos RC-Komponenten-Verlegung

                  Die Sats würde ich immer 90° zueinander verlegen (die Antennen). Sonst hast du so viele Funkschatten drin und evtl. Empfangsausfälle!

                  Die linken Antennen der Sats sind übringes die richtigen Antennen und sollten nicht durch Carbon oder abschirmendes Material verdeckt sein. Die rechte "Antenne" ist nur ein Dipol und trägt nix zum Empfang bei und hier wäre es auch nicht schlimm wenn die verdeckt sind.

                  Nur mal so als Tipp
                  Logo 600SX V2
                  Oxy 3 Qube
                  Lynx Field Rep

                  Kommentar

                  • Muckel
                    Member
                    • 15.10.2013
                    • 238
                    • Ulrich

                    #10
                    AW: Fotos RC-Komponenten-Verlegung

                    Ok danke!
                    Aber was ist jetzt links und rechts an den Sats??
                    Mcpx Bl, T-Rex 450 Pro DFC, Goblin 700

                    Kommentar

                    • Sonic_1579
                      Senior Member
                      • 14.08.2012
                      • 1160
                      • Julian
                      • FMC Mümlingtal

                      #11
                      AW: Fotos RC-Komponenten-Verlegung

                      Gegenüber vom weißen Stecker ist links
                      Logo 600SX V2
                      Oxy 3 Qube
                      Lynx Field Rep

                      Kommentar

                      • Muckel
                        Member
                        • 15.10.2013
                        • 238
                        • Ulrich

                        #12
                        AW: Fotos RC-Komponenten-Verlegung

                        Dank Dir!!
                        Wer ich ändern
                        Mcpx Bl, T-Rex 450 Pro DFC, Goblin 700

                        Kommentar

                        • Madness
                          Senior Member
                          • 17.08.2008
                          • 2700
                          • Frank

                          #13
                          AW: Fotos RC-Komponenten-Verlegung

                          Man sollte grundsätzlich an den Spektrum Sat´s keine der "Antennen" umbiegen.

                          An jedem Sat befinden sich nur eine Antenne, daher auch immer min. 2 Sat´s die um 90° verdreht zueinander montiert werden müssen.

                          Der Irrglaube an jedem Sat sind zwei vollwertige Antennen, hält sich hartnäckig - ist aber total falsch
                          Grü�e und immer eine Hand breit Luft unter den Kufen

                          Kommentar

                          • mukenukem
                            Senior Member
                            • 14.11.2010
                            • 11187
                            • Johannes
                            • Wien

                            #14
                            AW: Fotos RC-Komponenten-Verlegung

                            Zitat von Sonic_1579 Beitrag anzeigen
                            Die rechte "Antenne" ist nur ein Dipol und trägt nix zum Empfang bei und hier wäre es auch nicht schlimm wenn die verdeckt sind.

                            Nur mal so als Tipp
                            Dipole haben, wie der Name schon sagt, 2 Pole. Einer davon Signal, einer Masse. Der Massestummel hat schon einen Sinn und erhöht die Reichweite, sonst wäre er nicht dran, aber wichtiger ist wie schon erwähnt der andere. Ich hab die Sats so platziert, daß der aktive Stummel über das Chassis hinaussteht und der Massestummel am Chassis anliegt. Keine Auffälligkeiten in der Telemetrie
                            [FONT="Arial Narrow"]TRex 250 3digi,AcrobatSE 3digi,TRex 550 3digi,TRex 700E V2 3digi,DX18, DX18G2[/FONT]
