Zeigt her eure Kabelverlegung im Goblin

[southside81]

Mich würde es mal interessieren wie ihr eure Goblin verkabelt und die Kombonenten verbaut habt.
Viel Platz ist ja nicht wenn man ein externes BEC, Regler, Telemetrie, Empfänger und Flybarless unterbringen muss.

Wie an allen meinen Hauben habe ich das Kantenschutzband wieder angebracht. Beim Goblin ist das echt super weil die Haube ja doch schon sehr eng um die Taumelscheibe herum läuft und beim Abnehmen bleibt man doch mal hängen. Lackabplatzer sind damit Vergangenheit.

Da ich Spektrum fliege habe ich das Heck noch mit einem kleinen Kabel geerdet.

[southside81]

AW: Zeigt her eure Kabelverlegung im Goblin

und noch zwei

[sedase]

AW: Zeigt her eure Kabelverlegung im Goblin

Hallo Nameless..

Anbei ein paar Bilder meiner Verkabelung:

Verbaute Komponenten u.a
- iisi TXE 200 Telemetrie
- iisi RPM Modul
- SPS Emcotec Magnetschalter

Den richtigen Platz für den SPS zu finden war nicht ganz einfach, da die Haube im vorderen Bereich sehr eng anliegt. Dafür war die Platzierung des Magnetschalter um so einfach

Frage: woher hast Du das Kantenschutz Band?

LG, Sergio

[southside81]

AW: Zeigt her eure Kabelverlegung im Goblin

Hallo Nameless..

Frage: woher hast Du das Kantenschutz Band?

LG, Sergio

Hier

mfg Michael

[southside81]

AW: Zeigt her eure Kabelverlegung im Goblin

Waren das schon alle? Es gibt doch bestimmt noch mehr hier oder

[tc1975]

AW: Zeigt her eure Kabelverlegung im Goblin

@southside81: Habe gerade gesehen das Du auch Savöx auf der TS hast - hier solltest du die Unterlegscheiben für die Servokugel auf dem Servoarm wieder entfernen da sonst das Gestänge schief steht - sieht man auch auf deinem Bild. Mit 17mm Abstand passt es perfekt und die Gestänge laufen gerade nach oben.

[trailblazer]

AW: Zeigt her eure Kabelverlegung im Goblin

Ich habe auch die zusätzliche Plattform genutzt, da ich damit eine etwas sauberere Verlegung der Kabel hinbekommen habe.

[southside81]

@southside81: Habe gerade gesehen das Du auch Savöx auf der TS hast - hier solltest du die Unterlegscheiben für die Servokugel auf dem Servoarm wieder entfernen da sonst das Gestänge schief steht - sieht man auch auf deinem Bild. Mit 17mm Abstand passt es perfekt und die Gestänge laufen gerade nach oben.

Danke für die Info, aber meine Gestänge sehen nicht schief aus. Zumindest nicht in die Richtung die du meinst. Ohne Scheiben war es mehr.

[BigAl]

AW: Zeigt her eure Kabelverlegung im Goblin

Hallo Nameless..

Anbei ein paar Bilder meiner Verkabelung:

Verbaute Komponenten u.a
- iisi TXE 200 Telemetrie
- iisi RPM Modul
- SPS Emcotec Magnetschalter

Den richtigen Platz für den SPS zu finden war nicht ganz einfach, da die Haube im vorderen Bereich sehr eng anliegt. Dafür war die Platzierung des Magnetschalter um so einfach

Hallo Sergio,

baue gerade den Goblin auf. Habe ihn bei southside81 beim Flugfest in Kehl gesehen und war echt begeistert von dem kleinen. Ich werde im vorderen Bereich folgende Komponenten verbauen:

Regler Roxxy 120
BEC Hercules
TXE 200 Telemtrie

Der Platz für den Regler ist ja klar. Das BEC wird wohl an die dafür vorgesehene Platte angebracht werden. Dazu muss halt sowohl die Versorgungsleitung als auch die Abganngsleitung verlängert werden. Ist nicht so tragisch. Was mir Kopfzerbrechen macht ist das TXE 200. Wo hast Du denn das versteckt? Kannst Du mal ein paar Bilder Deines Helis von unten etc. einstellen?

Hier möchte ich nochmal den Aufruf von southside81 wiederholen:

ZEIGT HER EURE GOBLIN VERKABELUNG

Es sollte ja mittlerweile mehr geben :-)

Alex

[sedase]

AW: Zeigt her eure Kabelverlegung im Goblin

Hi Alex

Ist auf den Bildern 2 und 3 ersichtlich.

Im vorderen Bereich der Akku Rutsche, unten.

TXE200 Modul einfach mit zwei Kabelbinder fixiert

[southside81]

AW: Zeigt her eure Kabelverlegung im Goblin

Alex dann wünsche ich dir viel Spass mit dem heißen Gerät. Und immer dran denken. Er wird schnell

[southside81]

AW: Zeigt her eure Kabelverlegung im Goblin

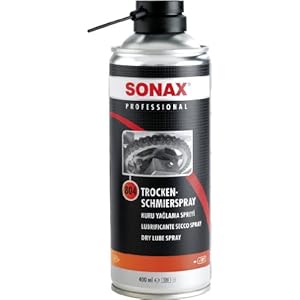

Alex, kleiner Tip noch am Rande. Das Getriebe nur mit Sonax Trockenschmierspray einsprühen. Ansonsten hast du ne Menge Abrieb.
Es ist auf Teflonbasis
Und den Riemen vom Motor leicht einsprühen mit Silikonspray, ansonsten quietscht er nach dem fliegen.

[BigAl]

AW: Zeigt her eure Kabelverlegung im Goblin

Ich fliege aber nur einen Kindermotor :-). Der wird net so schnell. Oder doch?

Wenn ich ihn fertig habe kommen hier auch Bilder rein. Bin halt noch am ßberlegen wie ich das ganze Gewusel einbaue. Haube ist ja schon sehr schmal. Für die Speedflüge ist das klasse. Für den Einbau der Komponenten nicht so... :dknow:

Muss im Wesentlichen nur noch die Elektronik einbauen, dann ist er fertig...

PS: Ich war der aus dem Senderzelt, der so gesabbert hat. Wie hast denn Du den Roxxy eingebaut? Sieht man auf meinen "Spionagefotos" nicht so gut...

cu Alex

[southside81]

AW: Zeigt her eure Kabelverlegung im Goblin

Weiß schon wer du bist. Der Goblin wird auch mit einem Standart Motor schon schnell.

[BigAl]

AW: Zeigt her eure Kabelverlegung im Goblin

Hi Alex

Ist auf den Bildern 2 und 3 ersichtlich.

Im vorderen Bereich der Akku Rutsche, unten.

TXE200 Modul einfach mit zwei Kabelbinder fixiert

Hmmm. man kann es erahnen. Allerdings baut der JIVE halt net so groß wie der Roxxy... Der Roxxy passt gerade mal so rein. Zum reinschieben muss man die Akkurutsche vorne lösen... Und etwas Luft zum Atmen braucht er ja auch noch...

Da muß ich mir was anderes überlegen. Gott sei Dank ist das Verlängern der Versorgungsleitung mit den geeigneten Kabel nicht so problematisch... Im Heckrohr ist jede Menge Platz.

Spass beiseite. southside81: Wie warm wird denn der Roxxy? Handwarm oder heiß?

Alex
