Bau(bilder)bericht Goblin 700

[Darko]

Hallo Zusammen,

Mein Kumpel Dennis (Sev3rance hier im Forum) hat heute seinen Goblin bekommen, und da haben wir uns zusammengetan die Kiste aufzubauen.
Eigentlich hat er das meiste gebaut, und ich die Fotos dazu gemacht!
Muß schon sagen.. finde ist nen echt lecker Heli mit sehr interessanten Details.
Ich hoffe die Bilder gefallen

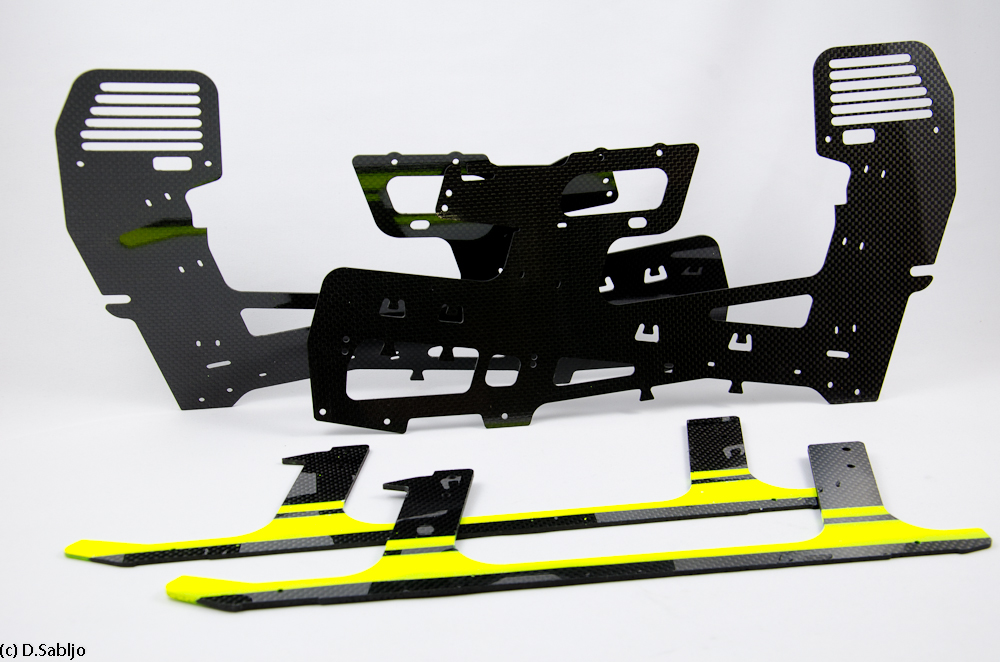

Fangen wir mit den CFK Teilen des Chassis an. Die sind recht Dünn mit 1,5mm, aber die Stabilität bekommt der Heli ja durch seinen besonderen Aufbau später (alles hängt an der Zentralen Alu Platte)

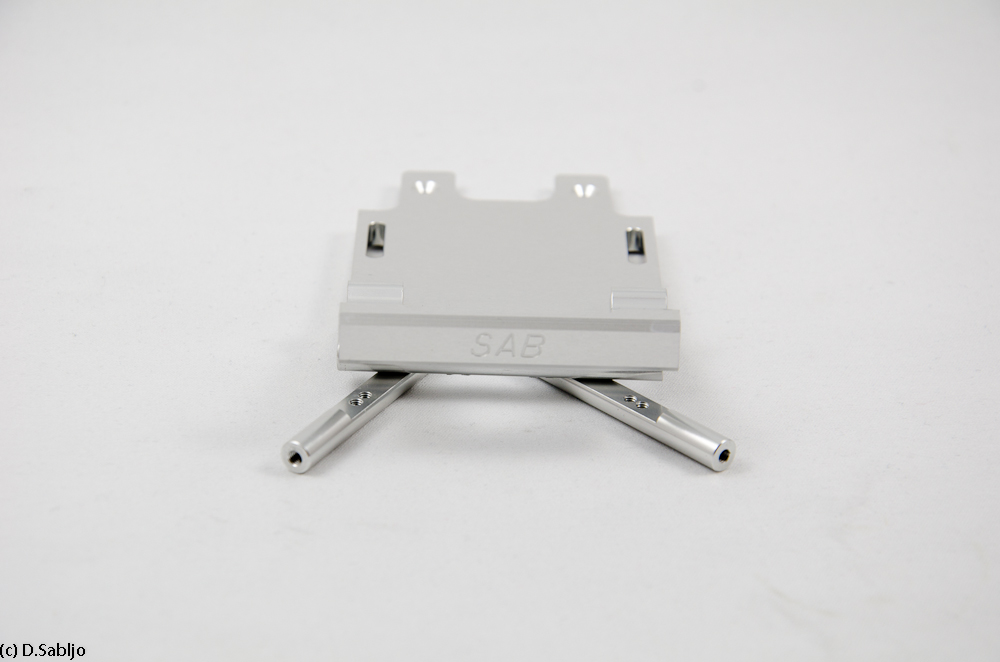

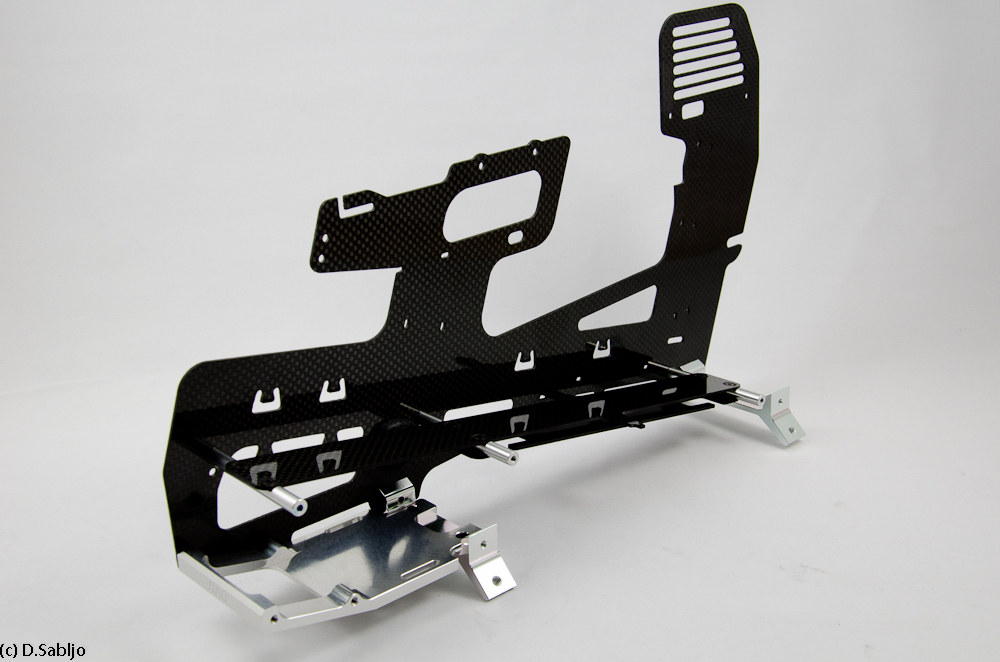

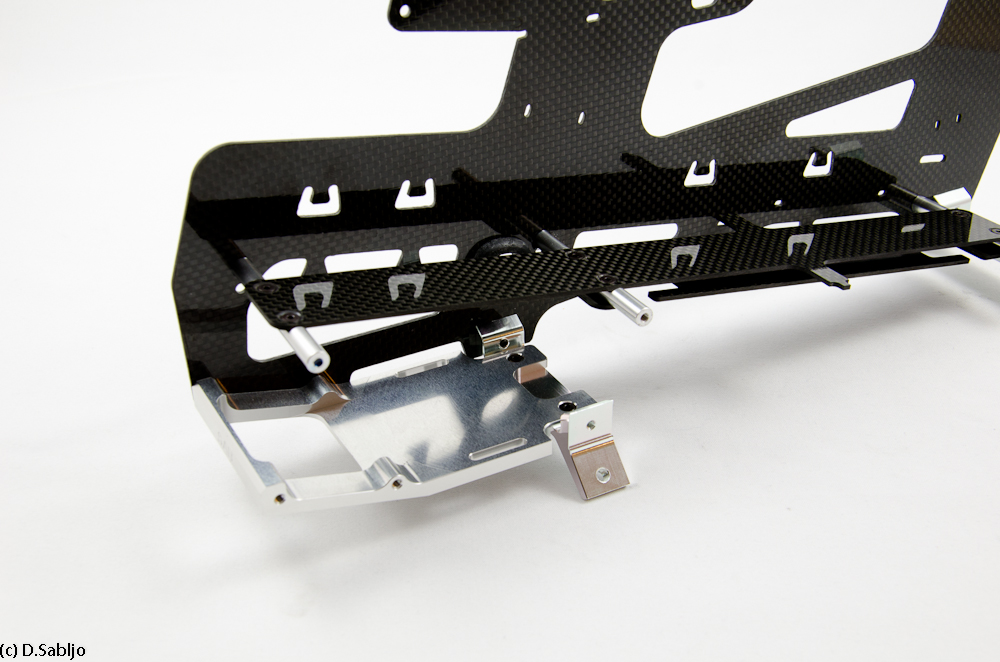

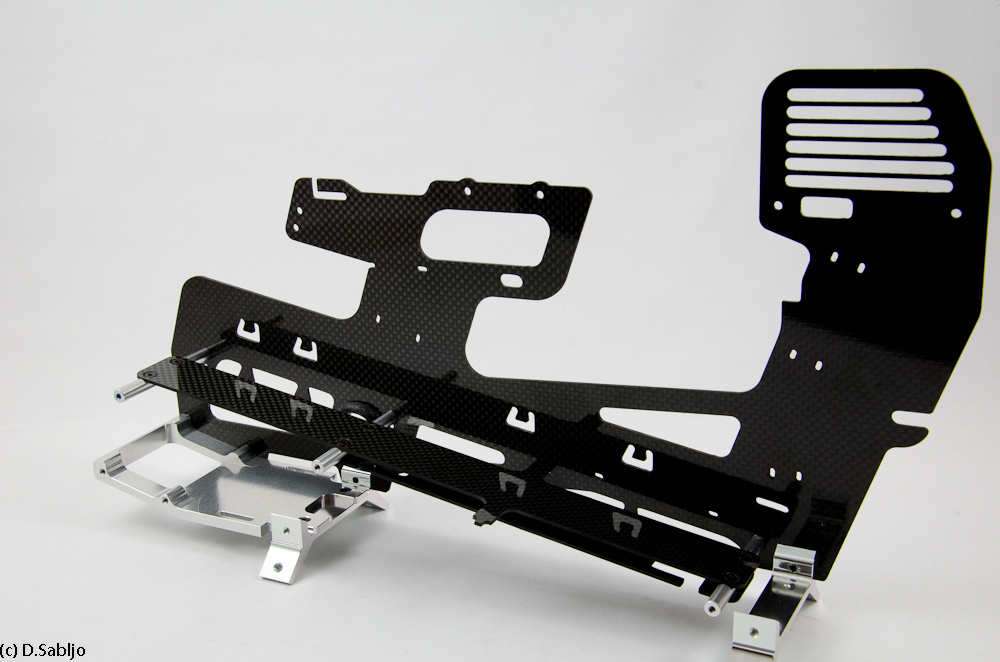

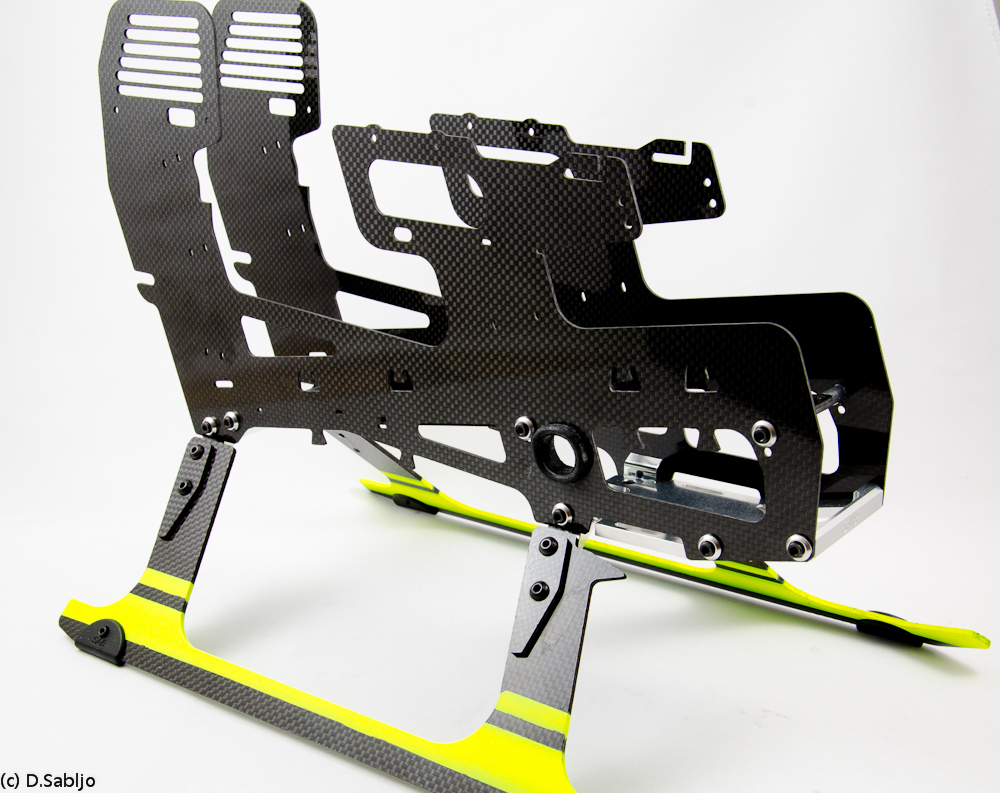

In der ersten Baustufe werden die CFK Seitenplatten, Akkurutsche, Reglerplatte und Kufen Zusammengeschraubt:

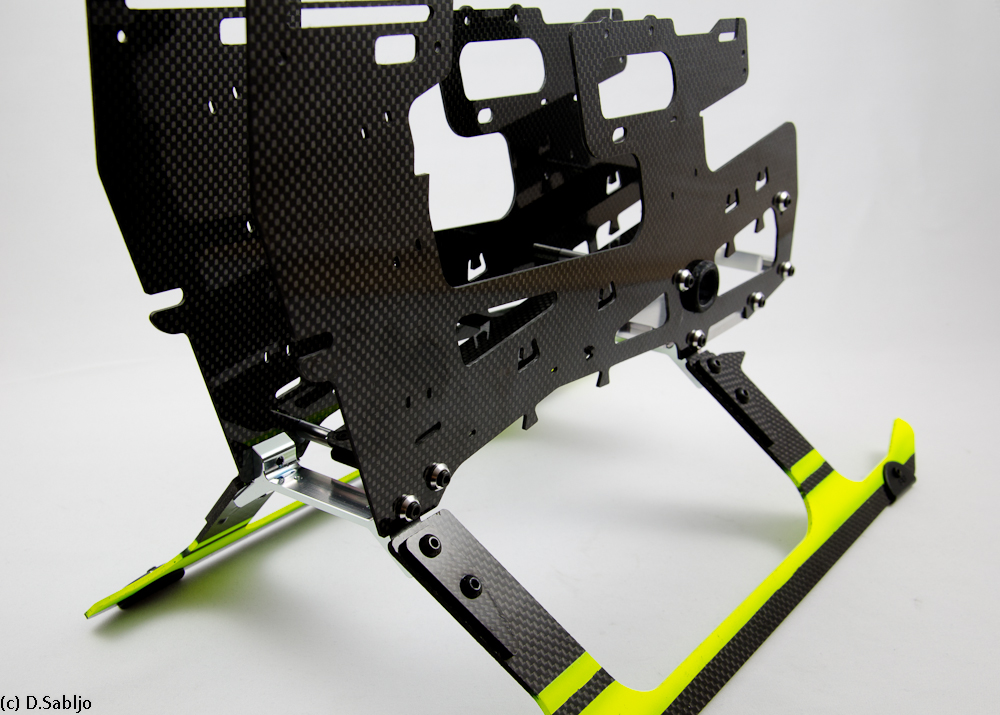

Noch die 2. Seitenplatte und Kufen dran.. fertig!

[Darko]

AW: Bau(bilder)bericht Goblin 700

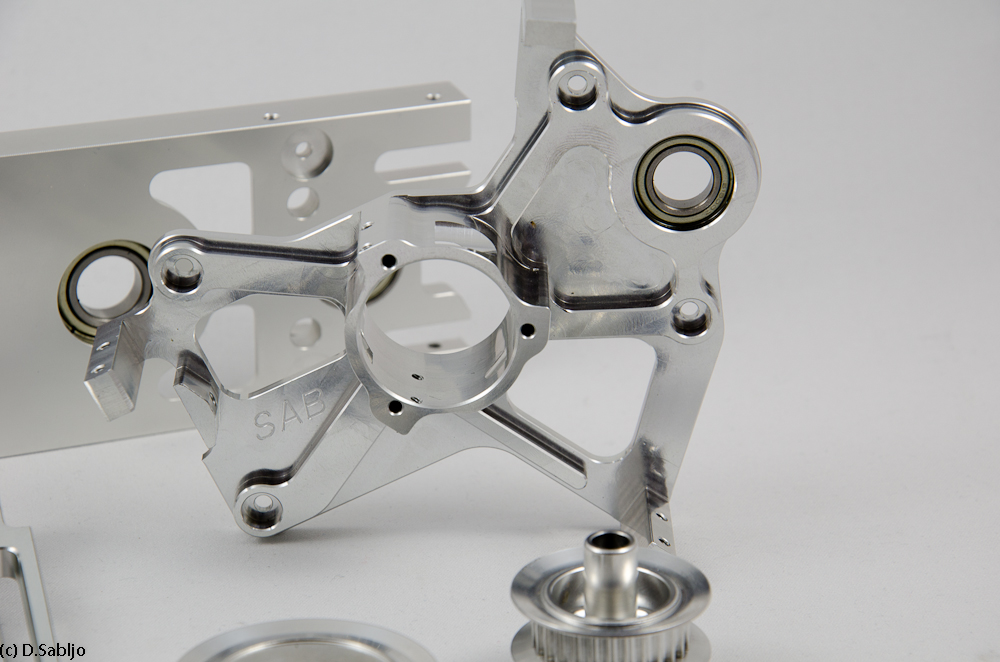

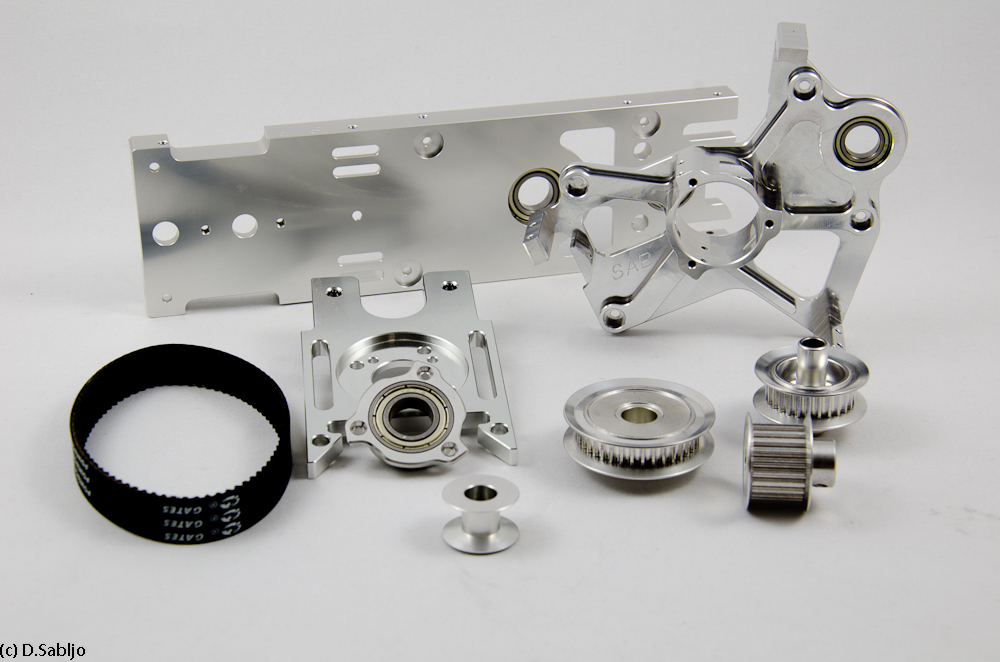

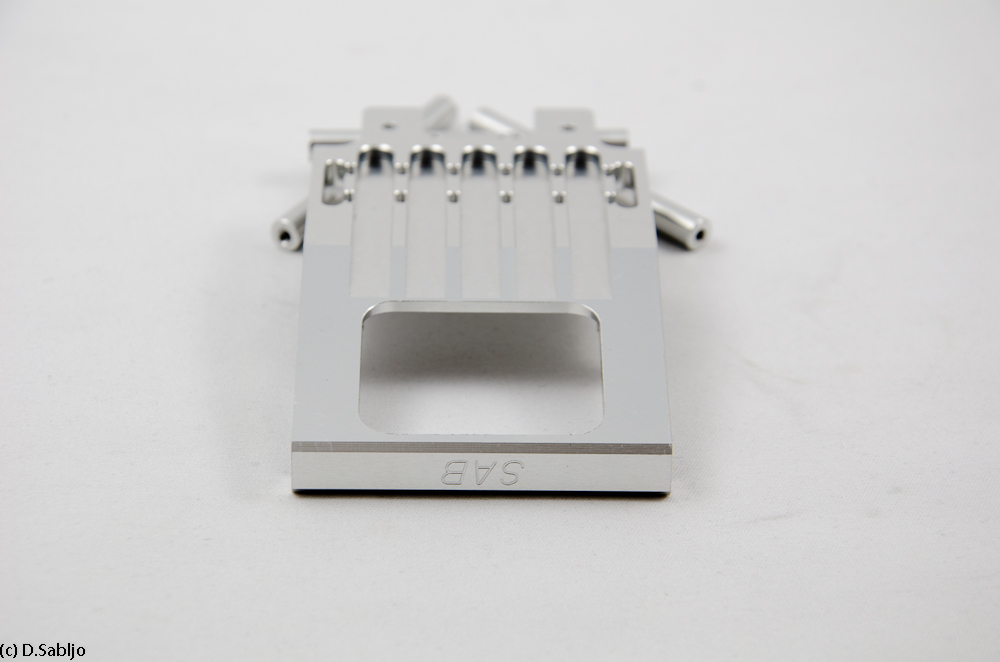

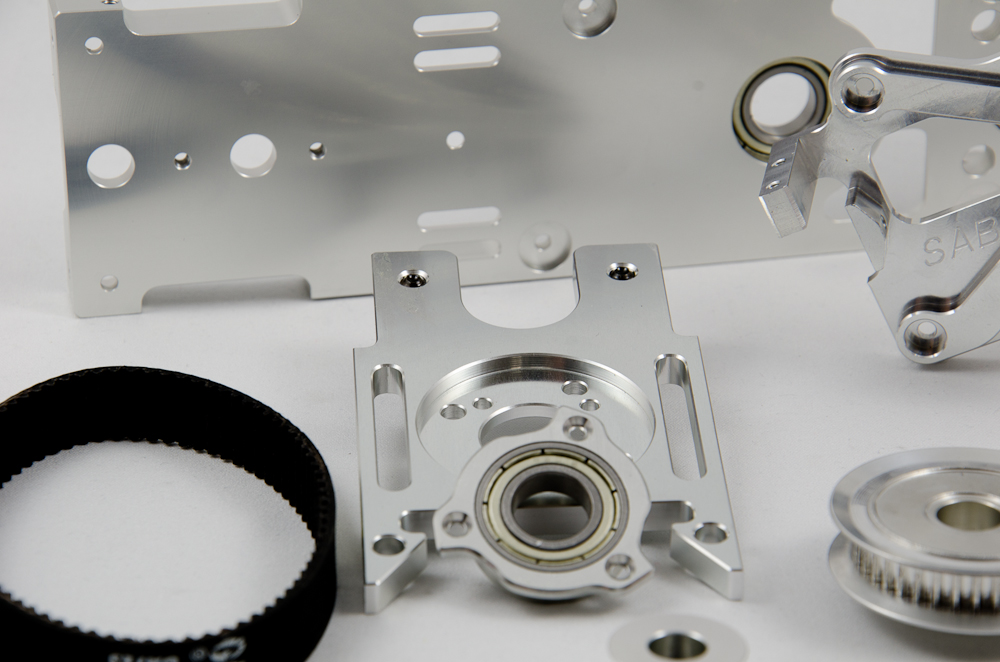

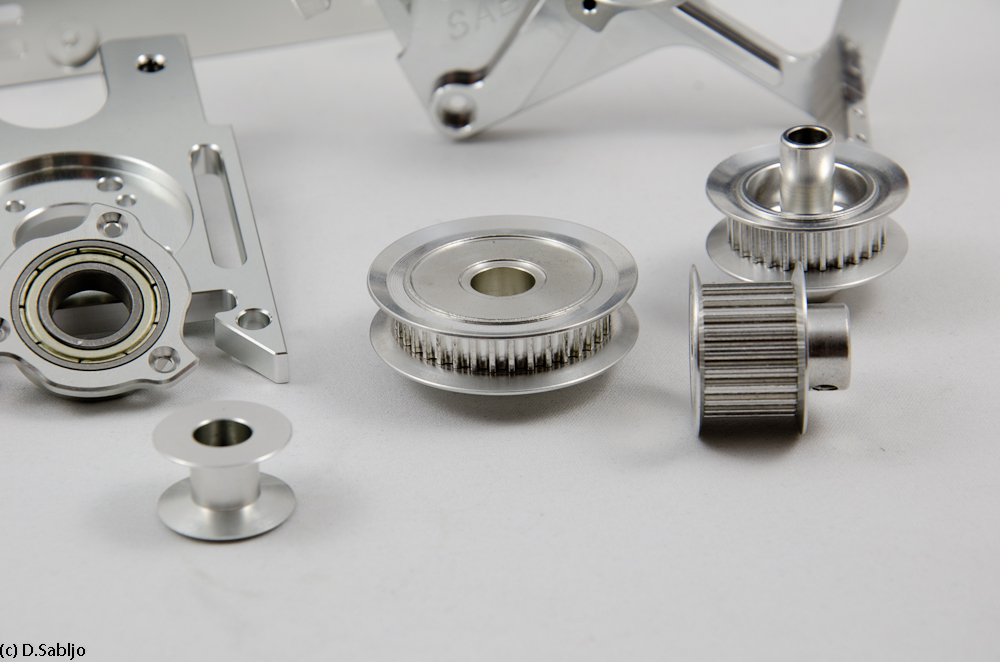

Nächster Bauabschnitt ist der Antriebsstrang.

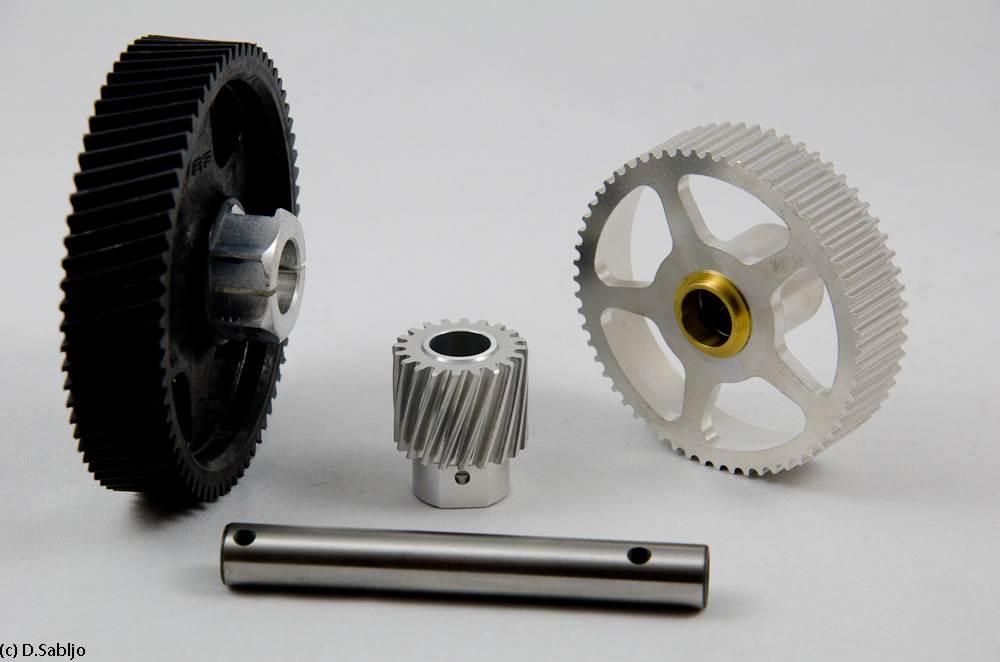

Dieser besteht aus ner Menge lecker aussehender Aluteile!

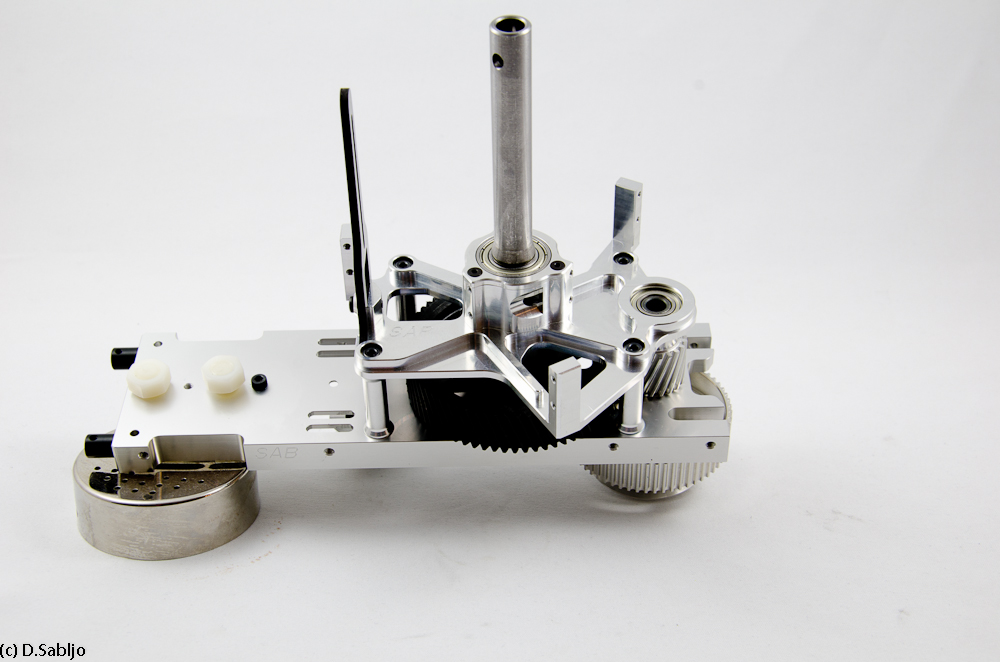

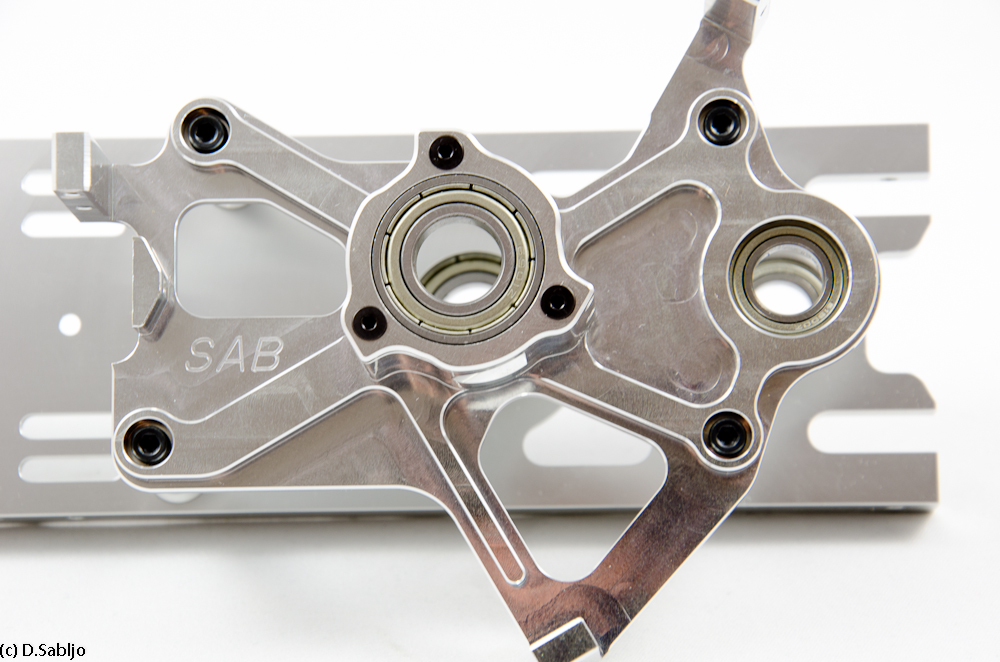

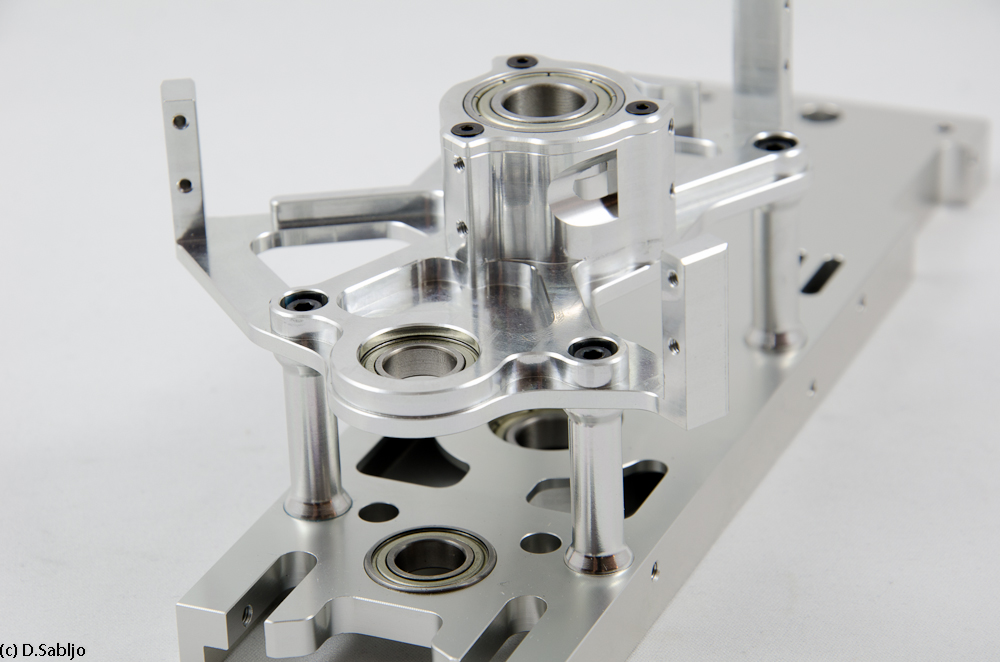

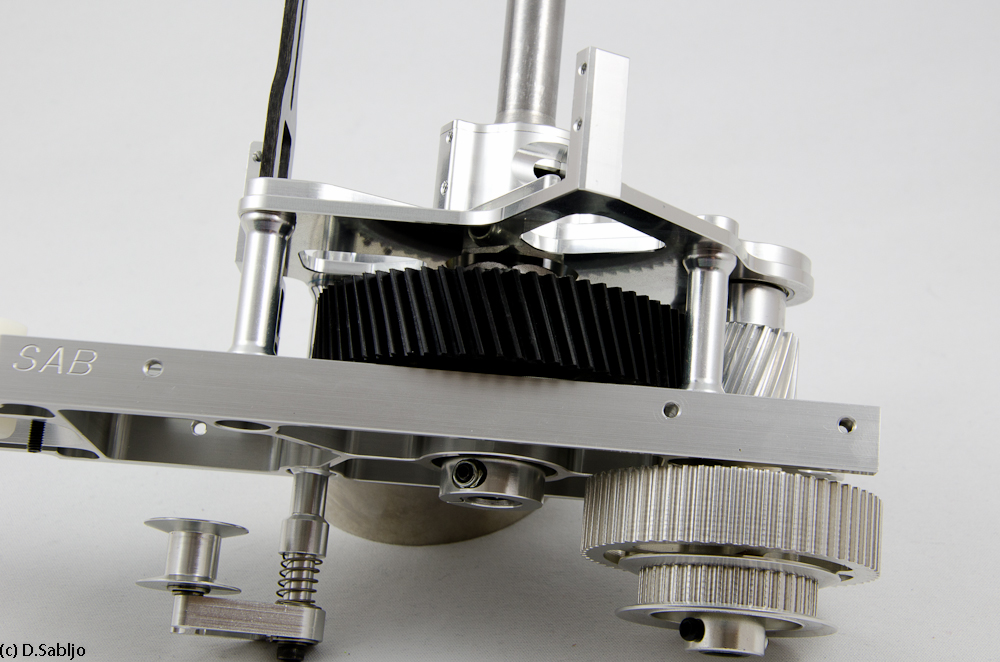

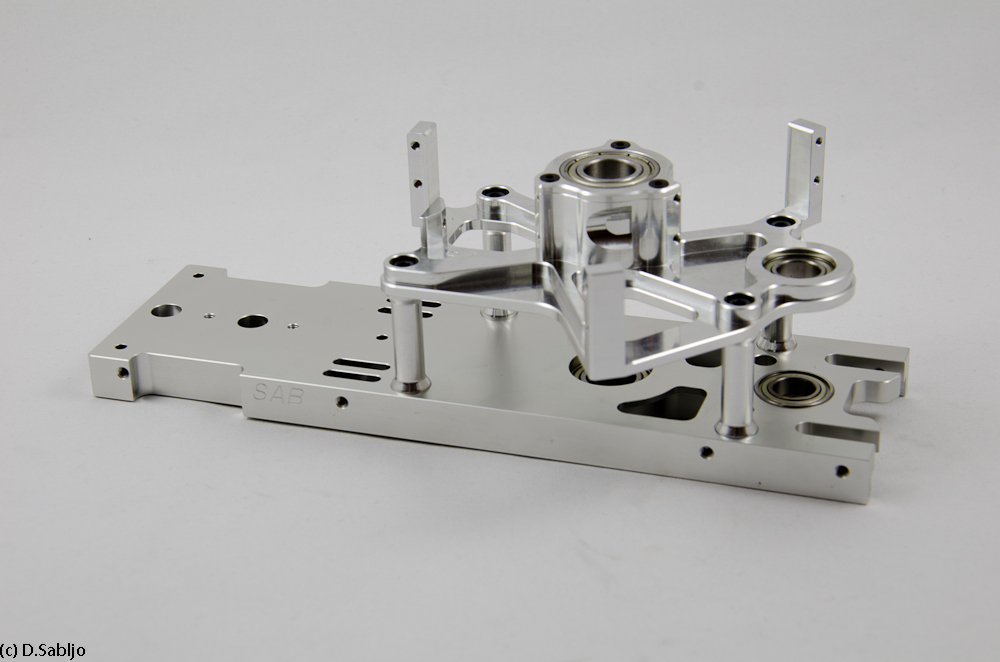

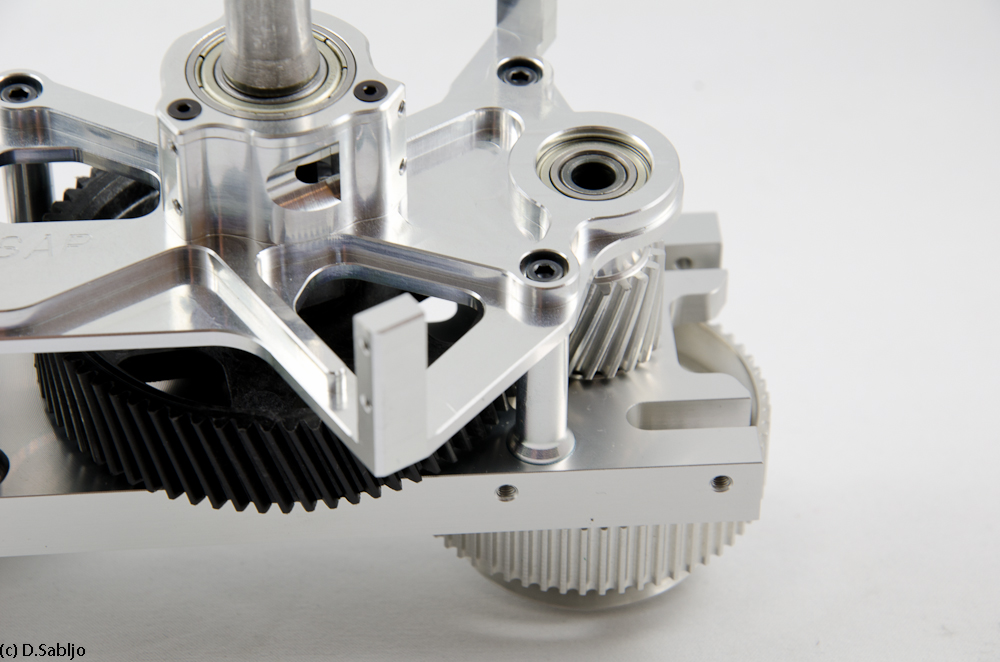

und diese lecker Teile werden zu einem stabilen Gerüst verbaut, das den gesamten Antriebsstrang inkl. Servo und Elektronik hält. Das erklärt auch die dünnen und leichten CFK Platten. Diese haben so gut wie nix zu tragen. Ich denke eine sehr Verwindungssteife Konstruktion!

[Darko]

AW: Bau(bilder)bericht Goblin 700

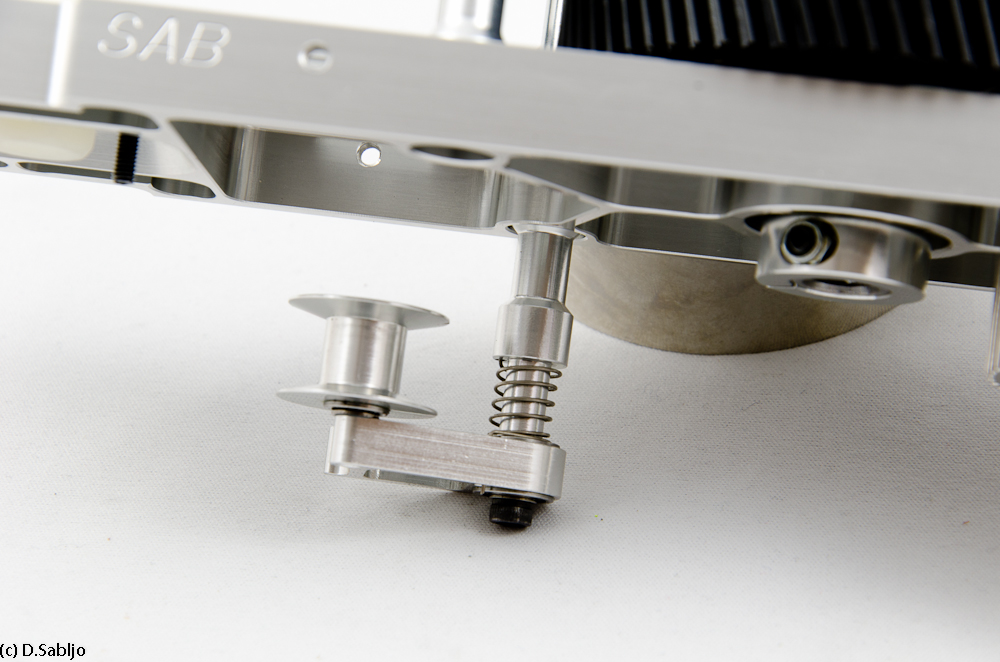

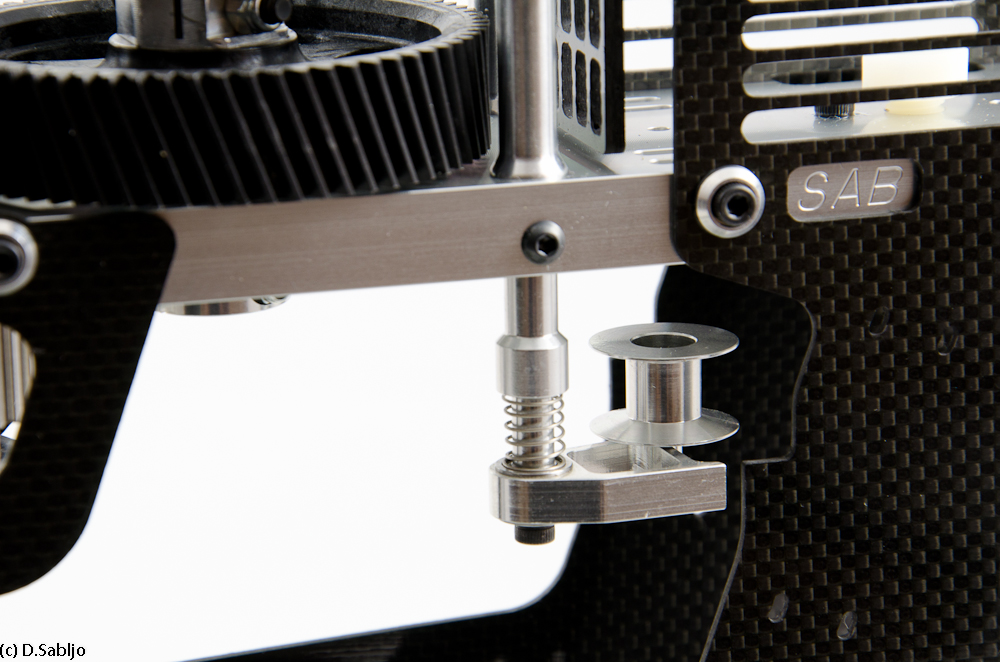

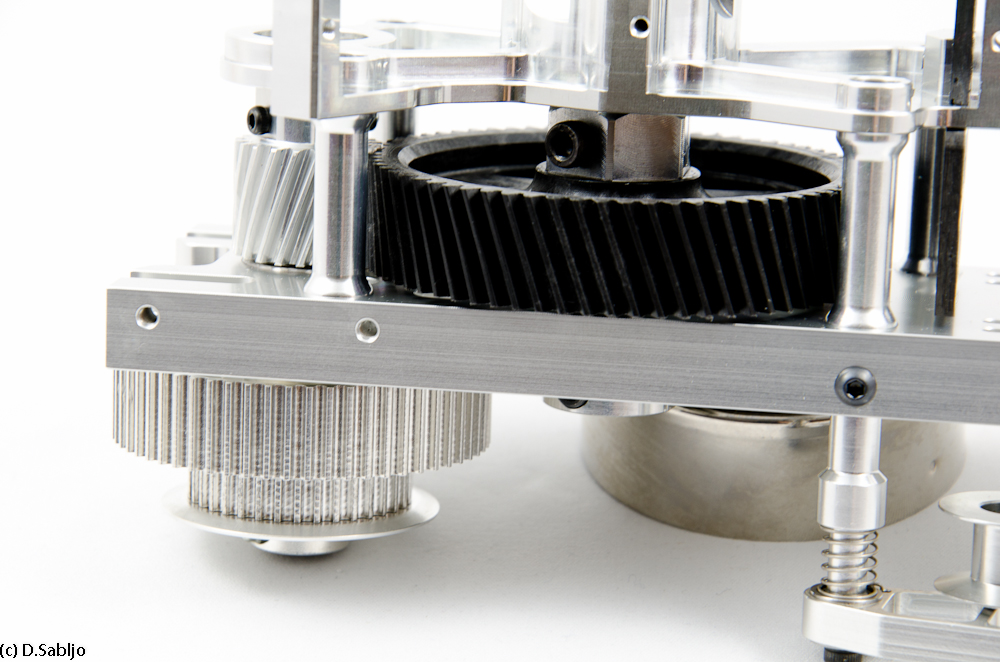

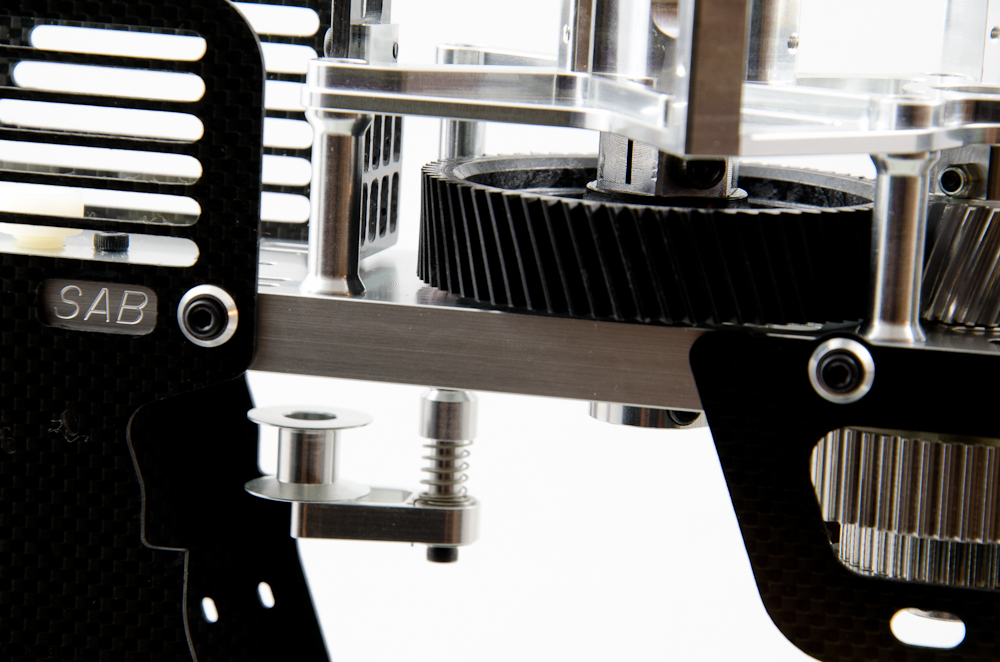

Riemenspanner im Detail:

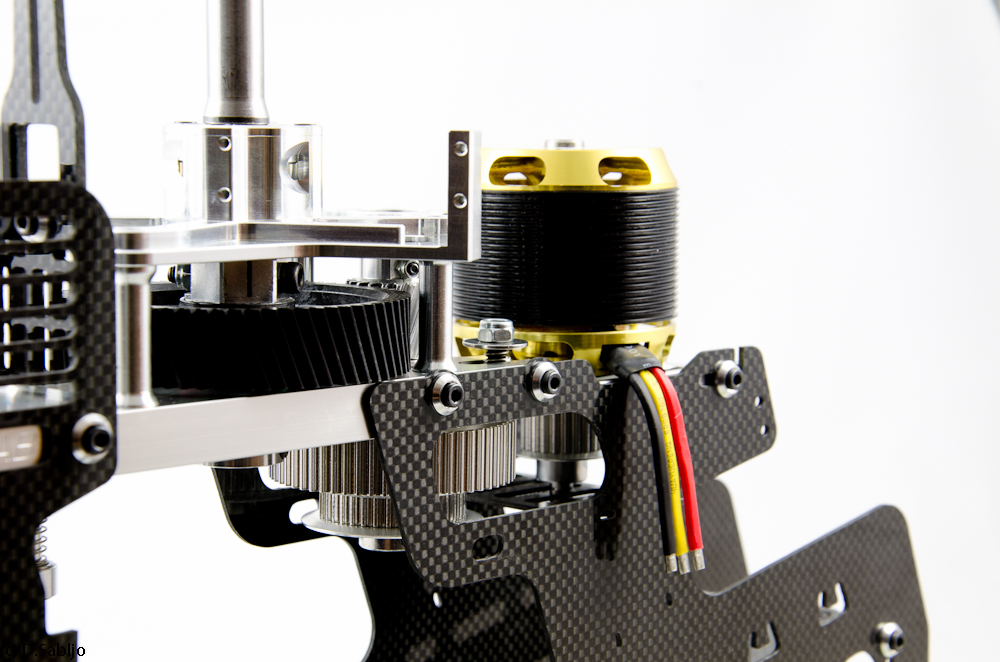

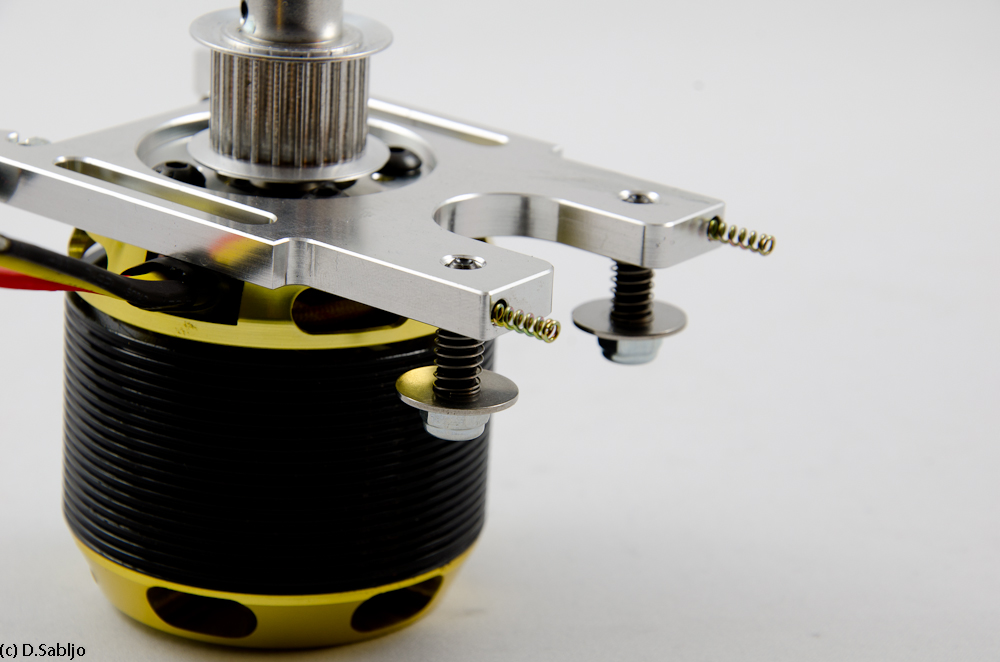

Danach noch die Motorhalteplatte mit Motor montieren:

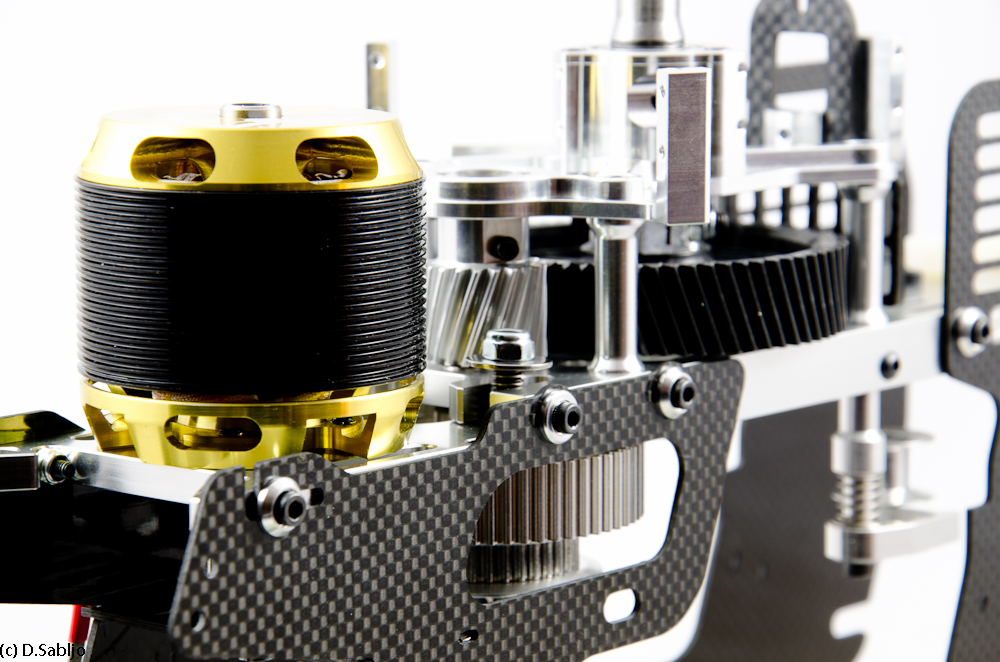

Und das ganze ins Chassis Verpflanzen!











Nettes Detail, SAB fräst extra das CFK aus, damit man auch ja weiß von wem der Heli ist:

[Darko]

AW: Bau(bilder)bericht Goblin 700

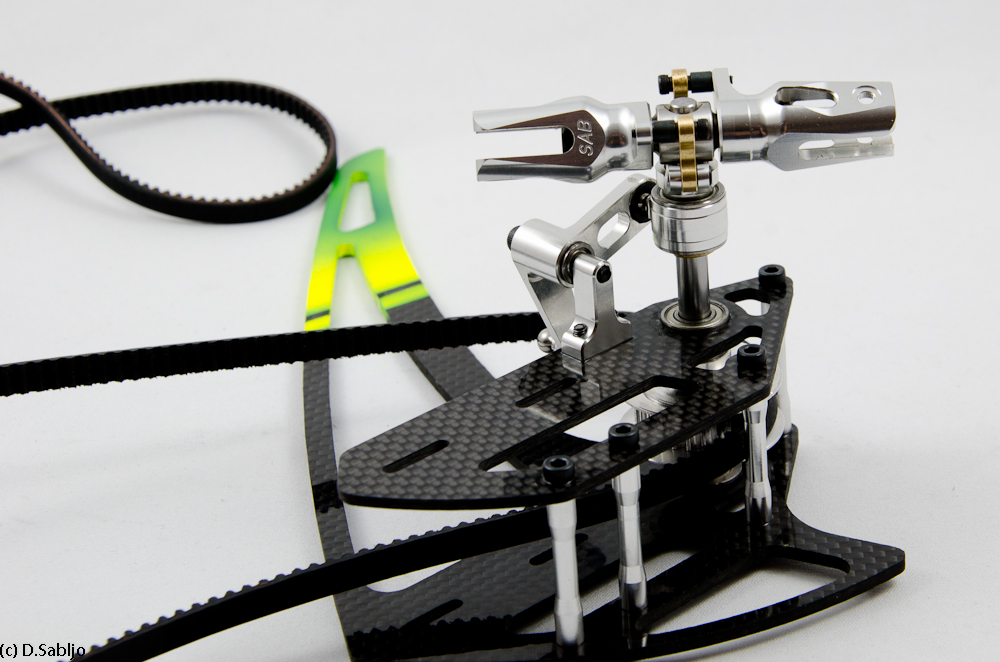

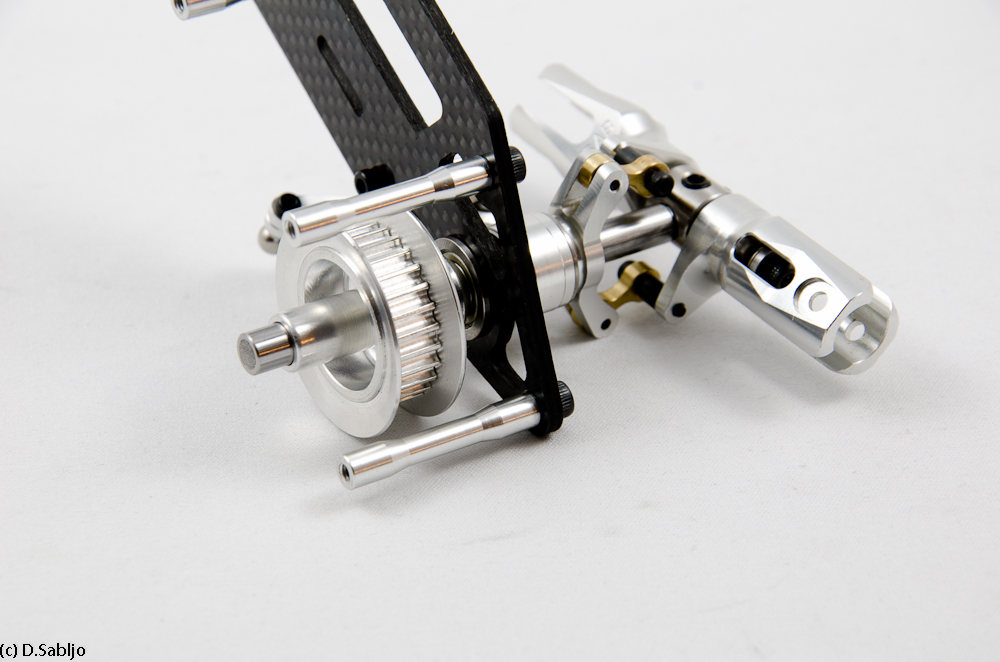

Als nächstes schauen wir uns das Heck an.
Die Drucklager waren auch hier nicht gefettet. Auch war eine Schraube nicht gesichert. Sollte man auf alle Fälle kontrollieren.



Das Heck wird mit 2 CFK Platten als Heckgehäuse und einem recht großen Heckriemenrolle verbaut.







Und dann das ganze am Heck befestig.

[NicolaiK]

AW: Bau(bilder)bericht Goblin 700

Hey ihr zwei,

viel Spaß beim bauen, hoffe ich kann ihn bald in der Luft bestaunen
Die Teile sehen aus als wären sie super verarbeitet

Gruß Niki

[Darko]

AW: Bau(bilder)bericht Goblin 700

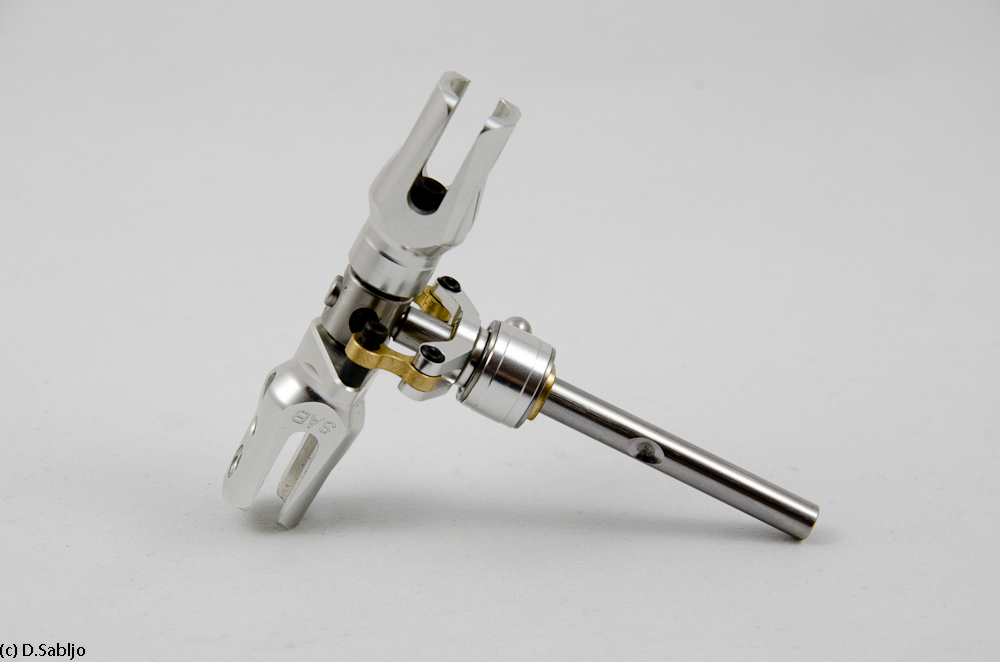

Was fehlt noch? RICHTIG.. der Rotorkopf!

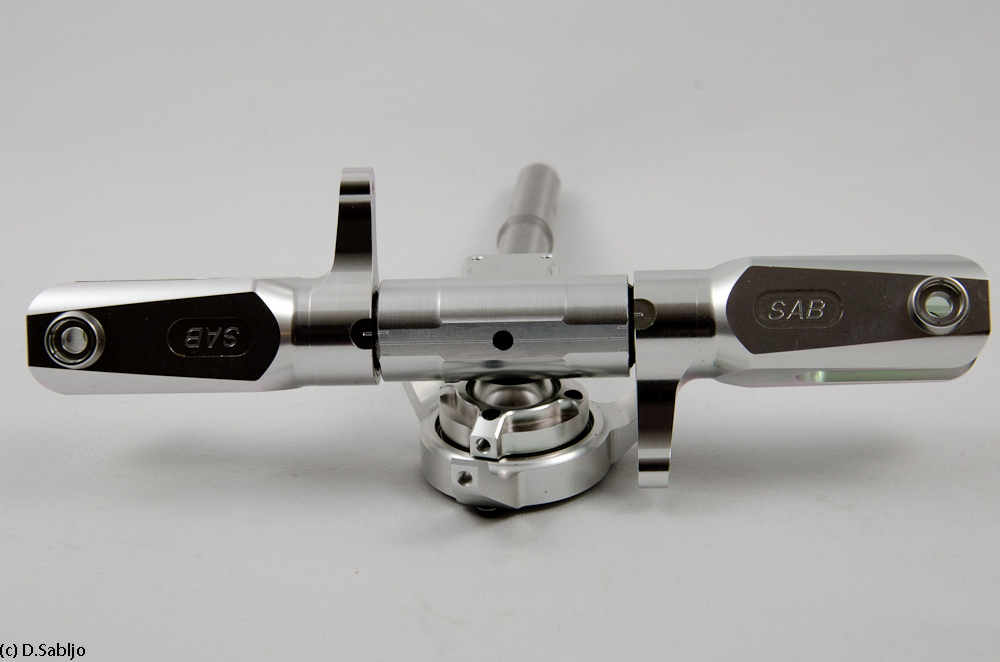

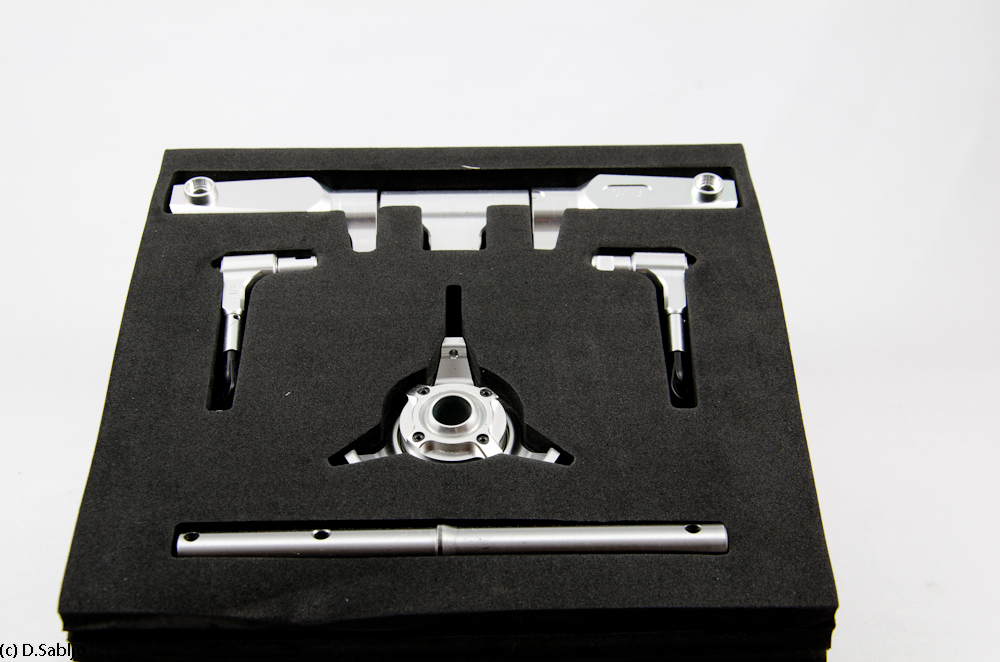

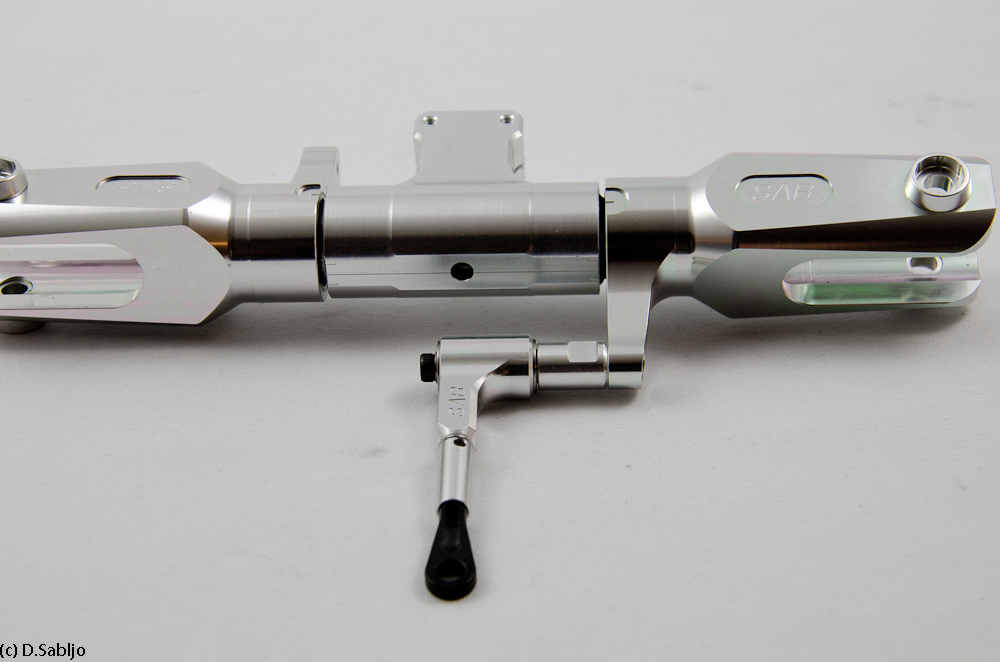

Die Aluteile sind ja richtig schön verpackt.. beim Rotorkopf sieht das so aus:

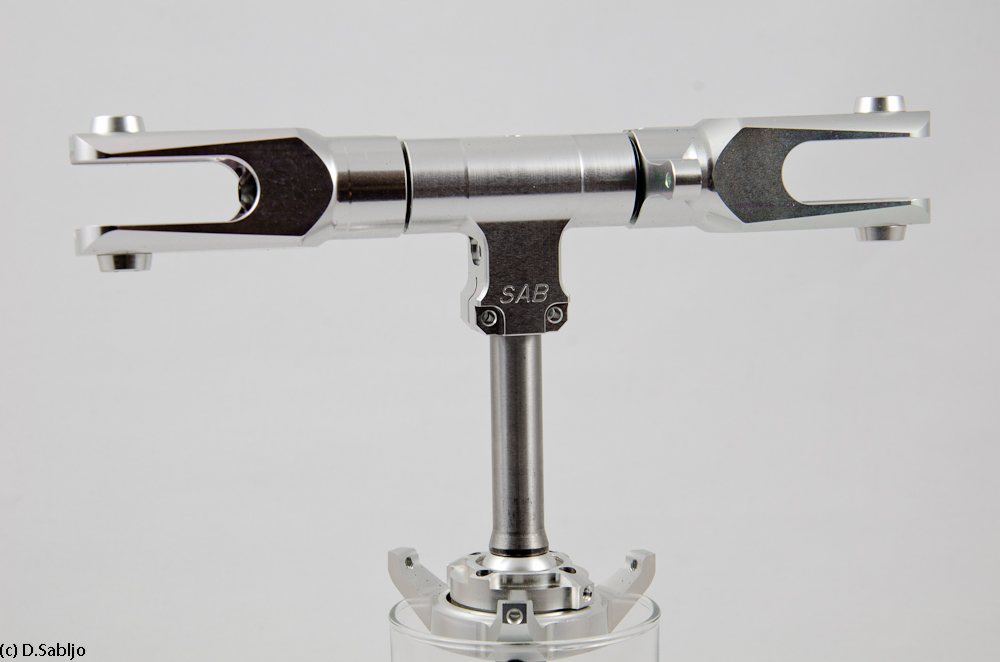

Und so sieht er dann mit Taumelscheibe aus:







Und verbaut auf dem Goblin



Damit ist die Mechanik schon fertig! Noch ein paar Impressionen:

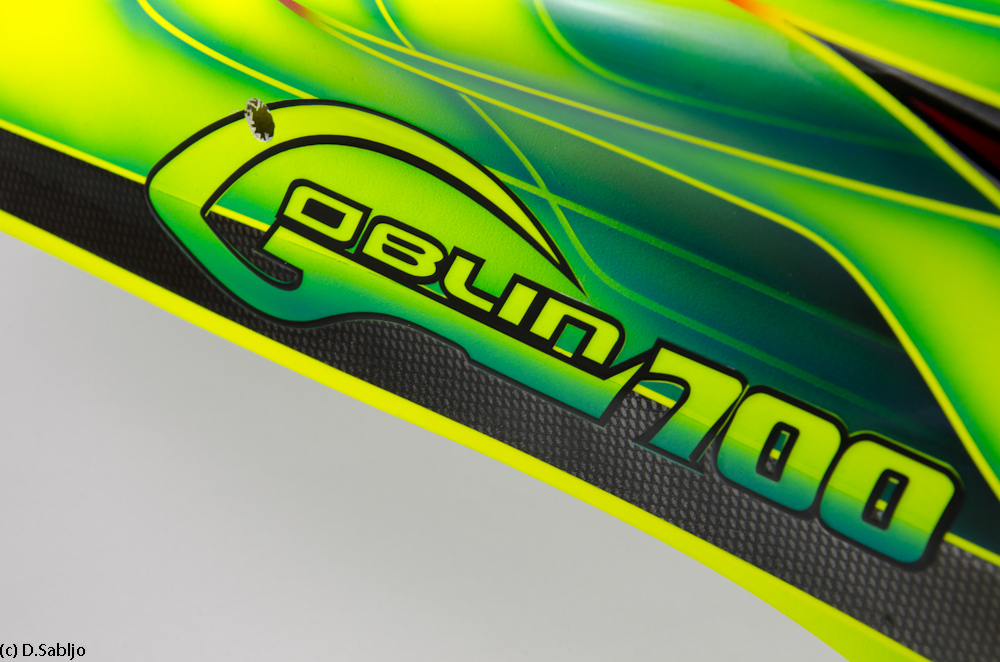

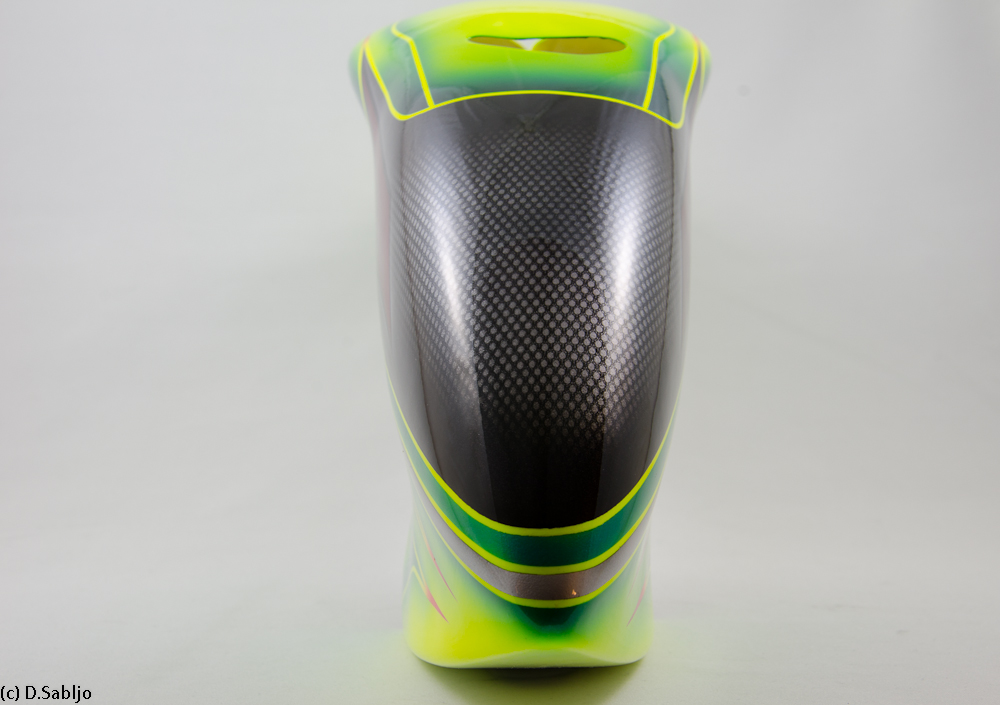

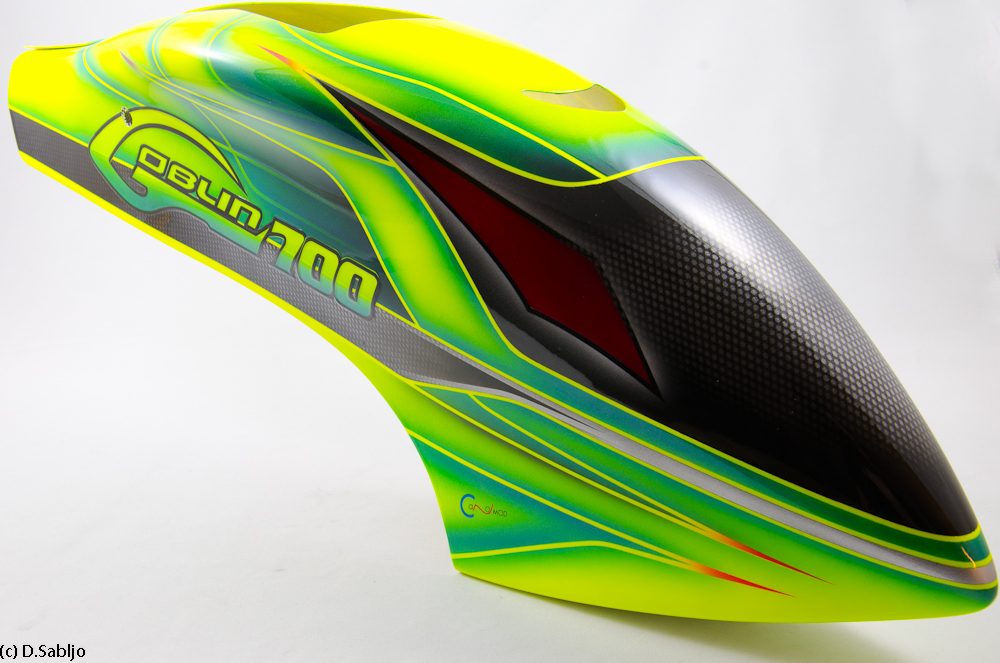

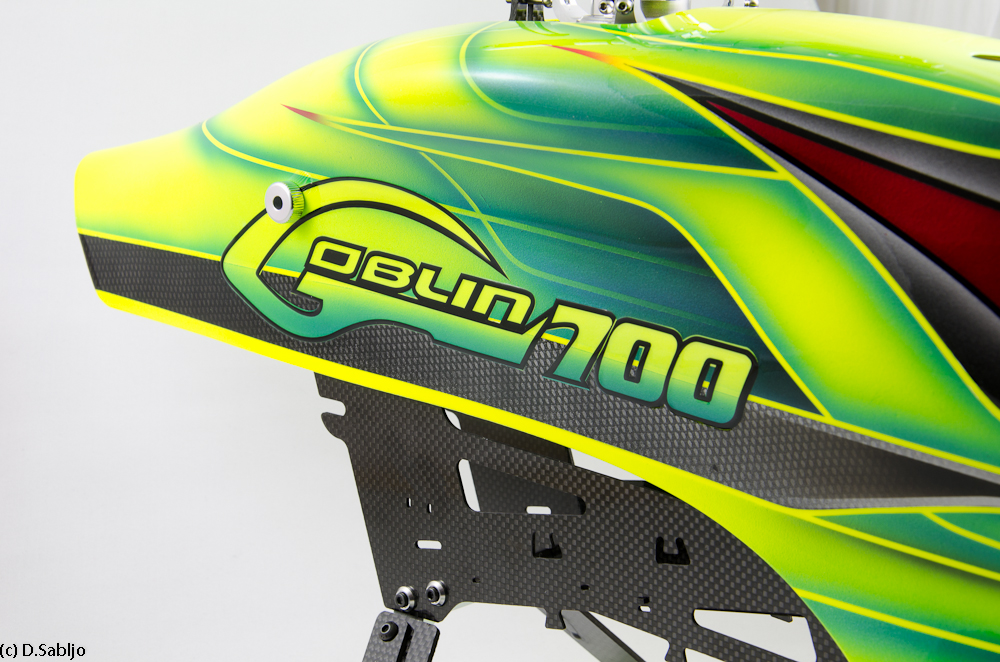

Haube:

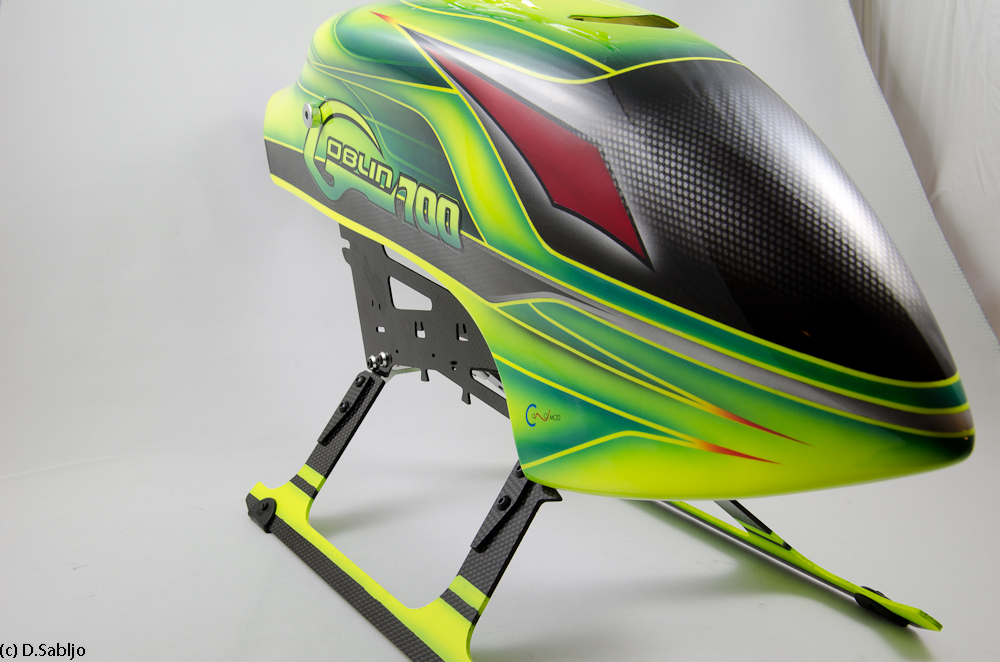

Aufgebaute Mechanik mit Haube:

[Darko]

AW: Bau(bilder)bericht Goblin 700

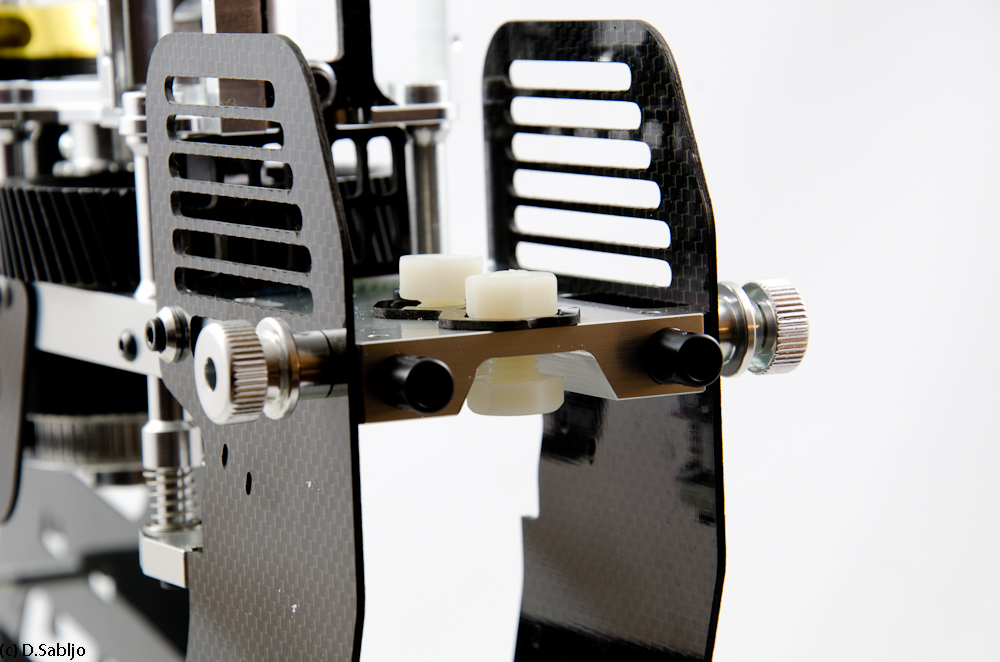

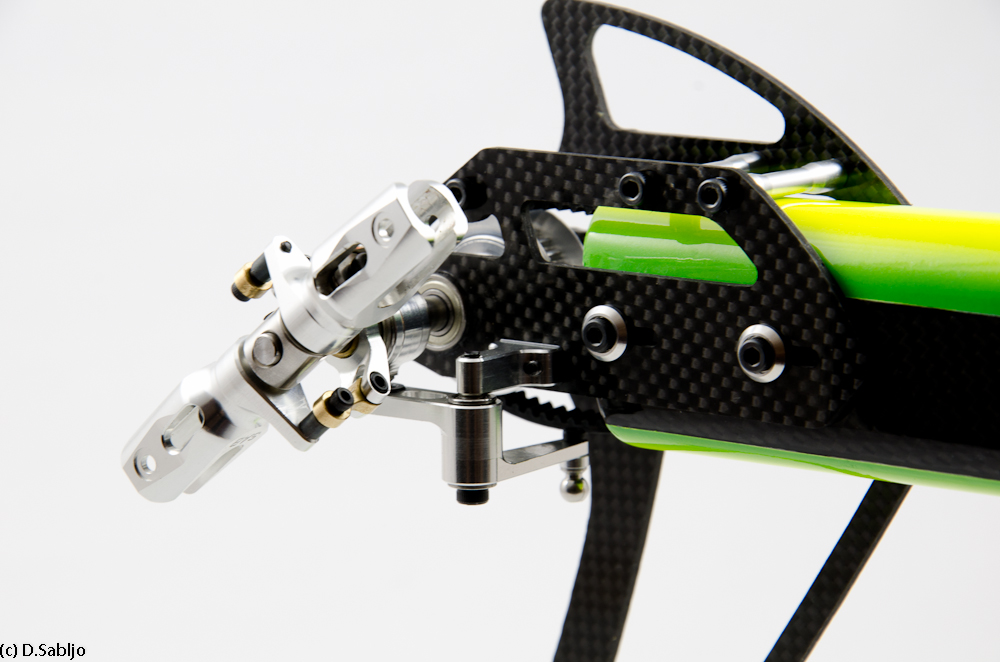

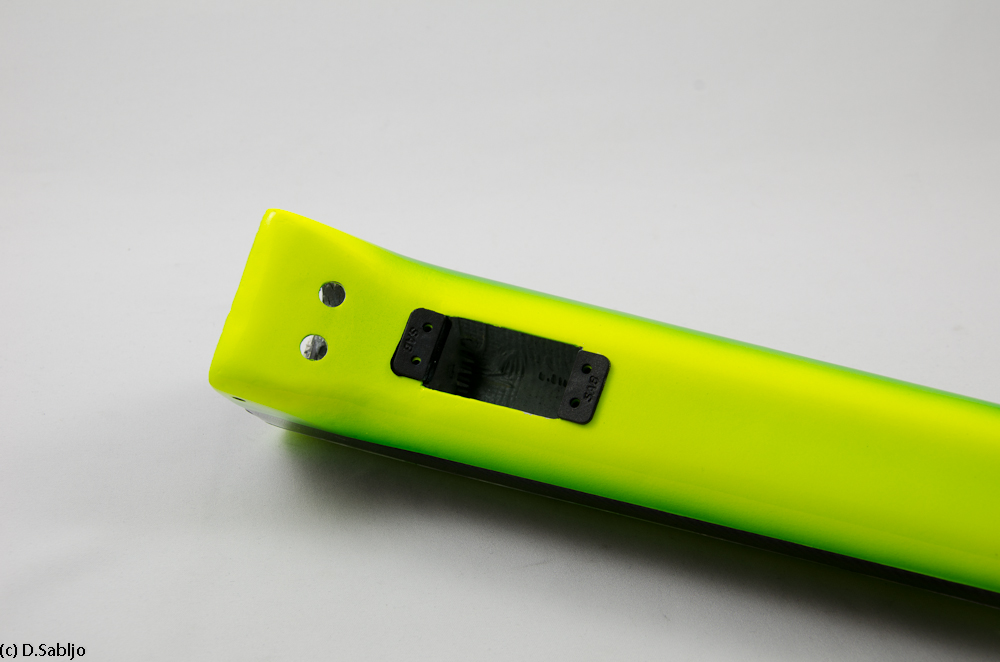

Hier noch die Intresante Heckbefestigung mit den Nylon Schrauben:

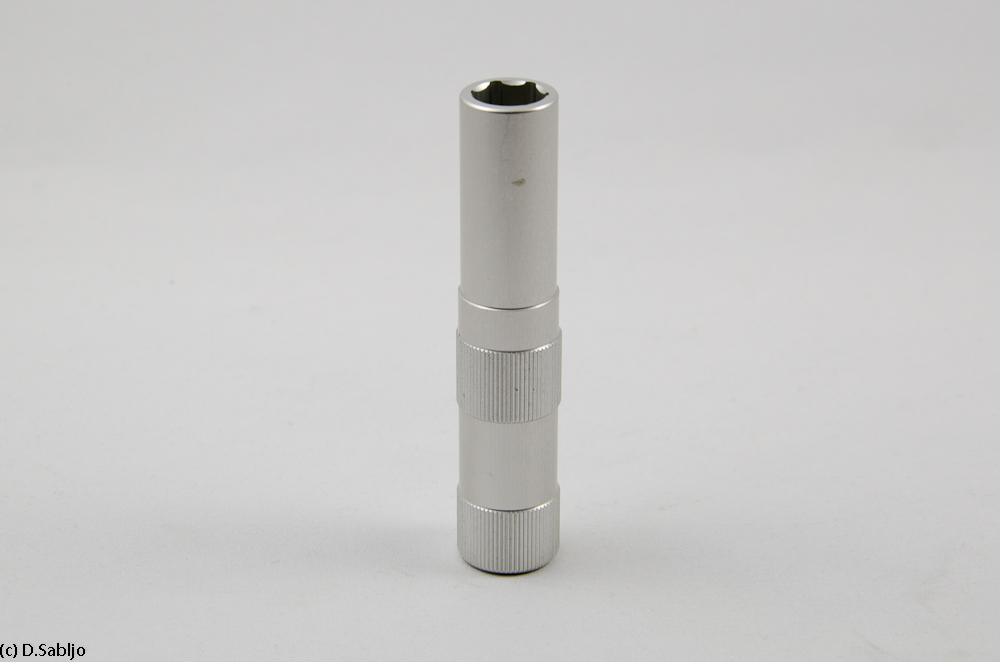

Dafür hat SAB extra einen Schraubenschlüssen beigelegt

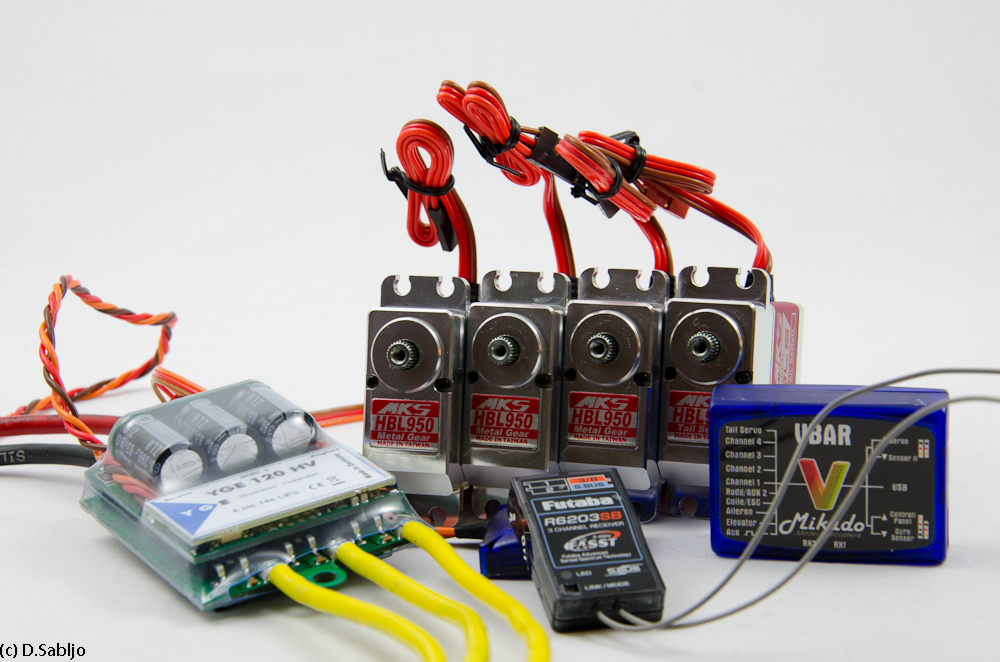

Und morgen gehts weiter mit der Elektronik!

Der Dennis hat sich nicht Lumpen lassen und baut wirklich schöne Sachen ein






...to be continued

[Sev3rance]

AW: Bau(bilder)bericht Goblin 700

Mechanik is zu 98% fertig. Fehlt jetzt nur noch die Elektronik. Die kommt dan Morgen dran bzw heut Abend.

Zur qualität der Teile und passgenauigkeit kann ich nur sagen die ist wirklich hammerspitze. Wie auch beim Fusion. Hier merkt man das outrage ihre Finger mit im Spiel hatten. Es sind auch viele kleine finessen aufgefallen die positiv zum Eindruck des helis beigetragen haben.

[Pitchi]

AW: Bau(bilder)bericht Goblin 700

Da ist das Wochenende wohl gerettet
na dann viel spaß

[Rappi]

AW: Bau(bilder)bericht Goblin 700

Sehr schöner Baubericht,danke.

[Askalon]

AW: Bau(bilder)bericht Goblin 700

wow, tolle Bilder,
habt ihr schön gemacht, danke
Ich weiss gar nicht wie ich heute Vormittag in der Arbeit überstehen soll, bis ich dann um 14.00 meinen Goblin in den Händen halte.

gruss

[Baxxoman]

AW: Bau(bilder)bericht Goblin 700

Sehr schöner Baubericht mit tollen Bildern.
Gut gemacht, Jungs

Viele Grüße

Axel

[redfelix]

AW: Bau(bilder)bericht Goblin 700

Hammer bericht.Das macht das warten aber auch nicht leichter....

lg Chris

[Pingu]

AW: Bau(bilder)bericht Goblin 700

Das sind ja wirklich ganz tolle Fotos! Echt super gemacht!

Vielen Dank!

Man, sieht ja alles echt edel aus, fast zu schade um damit zu fliegen! Wünsche Dir weiterhin ganz viel Freude an dem Heli!

[olaf12]

AW: Bau(bilder)bericht Goblin 700

Danke Jungs für die schönen Bilder. Da macht das Bauen doch gleich noch mehr Spaß.
