Heli Baby Heckabtrieb

[roters]

Hallo,

Habe nochmal einige Fragen zum Heli Baby.

1) Gibt es keine Abstandshülse zwischen dem Flachriemenrad und dem Innenring des Lagers auf dem Kupplungsstrang? Ohne eine solche Hülse rutsch Kupplung nach unten bis die Kupplung innen auf dem Aussenring des Nadellager aufsitzt und sich dort nur eine Gleitlagerung ergibt. Da sitzt zwar nur das Eigengewicht der Kupplungseinheit drauf, läuft aber immerhin mit Motordrehzahl.

2) Das Loch im Chassis für die Made im Riemenrad scheint mir sehr weit oben, wenn das Riemenrad mittig im Heckrohr steht. Ist das so gedacht, oder hat das mit der Versionsvielfalt zu tun?
Ich meine damit, dass mein Chassis vielleicht zu der unter 3) besprochenen Keilriemenvariante gehört. Oder soll das Riemenrad höher im Rohr laufen?

3) Gab es eine Version des Heckantriebes mit einer Keilriemenscheibe. So habe ich das
in einer Originalanleitung gesehen.


Nette Grüsse
Christoph

[Anfänger]

AW: Heli Baby Heckabtrieb

Ja, da gibt es eine Hülse, siehe hier: http://www.vrhc.co.uk/RC%20Helicopte...rts%20View.jpg

[roters]

AW: Heli Baby Heckabtrieb

Wo denn?
Welche Teilenummer?

[joggel63]

AW: Heli Baby Heckabtrieb

Hallo roters,

Ich habe auch ein fertiges Helibaby , aber schon mit Kollektivpitch.

Bei mir ist eine Messinghülse zwischen Lagerbock und dem Riemenrad und zwar so

lang, dass das Riemenrad genau glatt mit der Welle abschliesst , kannst Du selber

bauen , nur ein Stück Messingrohr kaufen was auf die Welle passt und auf Länge

bringen.

MfG

Jörg

[Bruteforce]

AW: Heli Baby Heckabtrieb

Hallo Christoph,
Haben sie die länge vom Heckriemen schon geprüft? Fast immer ist sie stark geschrumpft und nicht mehr brauchbar. Ich habe selber der Umbausatz auf Zahnriemen von Minicopter genutzt.

Grusse, Marco.

[IMG][/IMG]

[roters]

AW: Heli Baby Heckabtrieb

Hallo,
danke für die Hinweise.
Hat jemand einen Plan, auf dem die Flachriemenversion dargestellt ist?
Mir liegt nur dieser Plan vor:

[roters]

AW: Heli Baby Heckabtrieb

Ich habe mir eine Hülse gedreht, so dass die Mitte des Riemenrades durch die Mittelachse des Rohres läuft. Allerdings sitzt es dann zu tief, um durch das Loch im Seitenblech an die Made zu kommen.

[joggel63]

AW: Heli Baby Heckabtrieb

Hi roters,

Ich hatte Dir doch geschrieben , das meine Hülse so lang ist, dass das Riemenrad

oben mit der Welle abschließt, dann kommst Du auch an die Schraube, sonst hätten

die, die das Teil konstruiert haben ein längeres Langloch gestanzt.

Der Riemen muss nicht unbedingt mittig laufen, er darf nur nicht an das Rohr

anschlagen. Der Riemen wird ja im Rohr moch um 90 Grad gedreht , da musst Du

dann aufpassen, das sich der Heckrotor richtig rum dreht!!!

MfG

Jörg

[roters]

AW: Heli Baby Heckabtrieb

Ich hatte Dir doch geschrieben , das meine Hülse so lang ist, dass das Riemenrad

oben mit der Welle abschließt, dann kommst Du auch an die Schraube, sonst hätten

die, die das Teil konstruiert haben ein längeres Langloch gestanzt.

Der Riemen muss nicht unbedingt mittig laufen, er darf nur nicht an das Rohr

anschlagen. Der Riemen wird ja im Rohr moch um 90 Grad gedreht , da musst Du

dann aufpassen, das sich der Heckrotor richtig rum dreht!!!

Hallo Jörg,

herzlichen Dank für die Infos. Hatte Dir auch unter den Beitrag ein "Danke" geklebt.
Ich wollte nur einen Beleg in Form einer offiziellen Anleitung oder Zeichnung, wie der Schlüter das genau ausgeführt hatte. Die Hülse , die du beschreibst macht Sinn, aber habe sie noch nirgends offiziell gefunden. Es müsste ja auch eine Bestellnummer geben.
Technisch ist mir das alles schon klar, auch das mit der Drehrichtung, ich wollte es nur genau wissen, auch im Hinblick zur Klärung der Historie und Versionsvielfalt des Heli Babys.

Nette Grüsse
Christoph

[Peter Sperber]

AW: Heli Baby Heckabtrieb

Hallo Christoph,

die Unterlagen, die Du hast, sind von der ersten Serie des Heli Babys von 1975.
Ab 1976 wurde ein verschweisster Flachriemen verwendet, da sich der vorher verwendete Rundriemen im Betrieb dehnte.
Werde gleich mal entsprechende Unterlagen raussuchen.

[Peter Sperber]

AW: Heli Baby Heckabtrieb

So, habe gerade mal nachgeschaut.
Habe auch keinen anderen Plan von nach 1975.

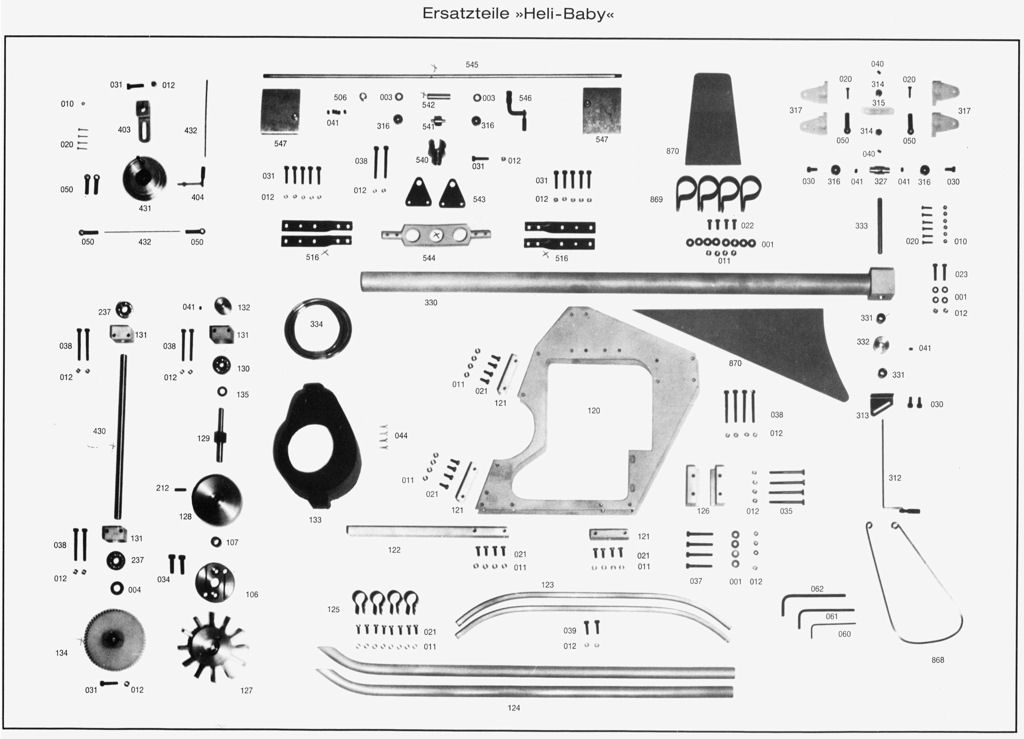

Was witzig ist, daß die Ersatzteilübersicht nach 1975 zwar mit dem Flachriemen dargestellt ist, sich jedoch die Rundriemen-Antriebsräder nicht auf die tonnenförmigen geändert haben (Art.Nr. 132 und 332). Selbst beim Riemen wurde die gleiche Art.Nr. von 334 beibehalten

Du könntest höchstens mal den Gerd Guzicki (Minicopter) wegen eines Plans mit dargestellten Flachriemen fragen.

http://www.minicopter.de/helibaby/img/Explosion_1975.jpg

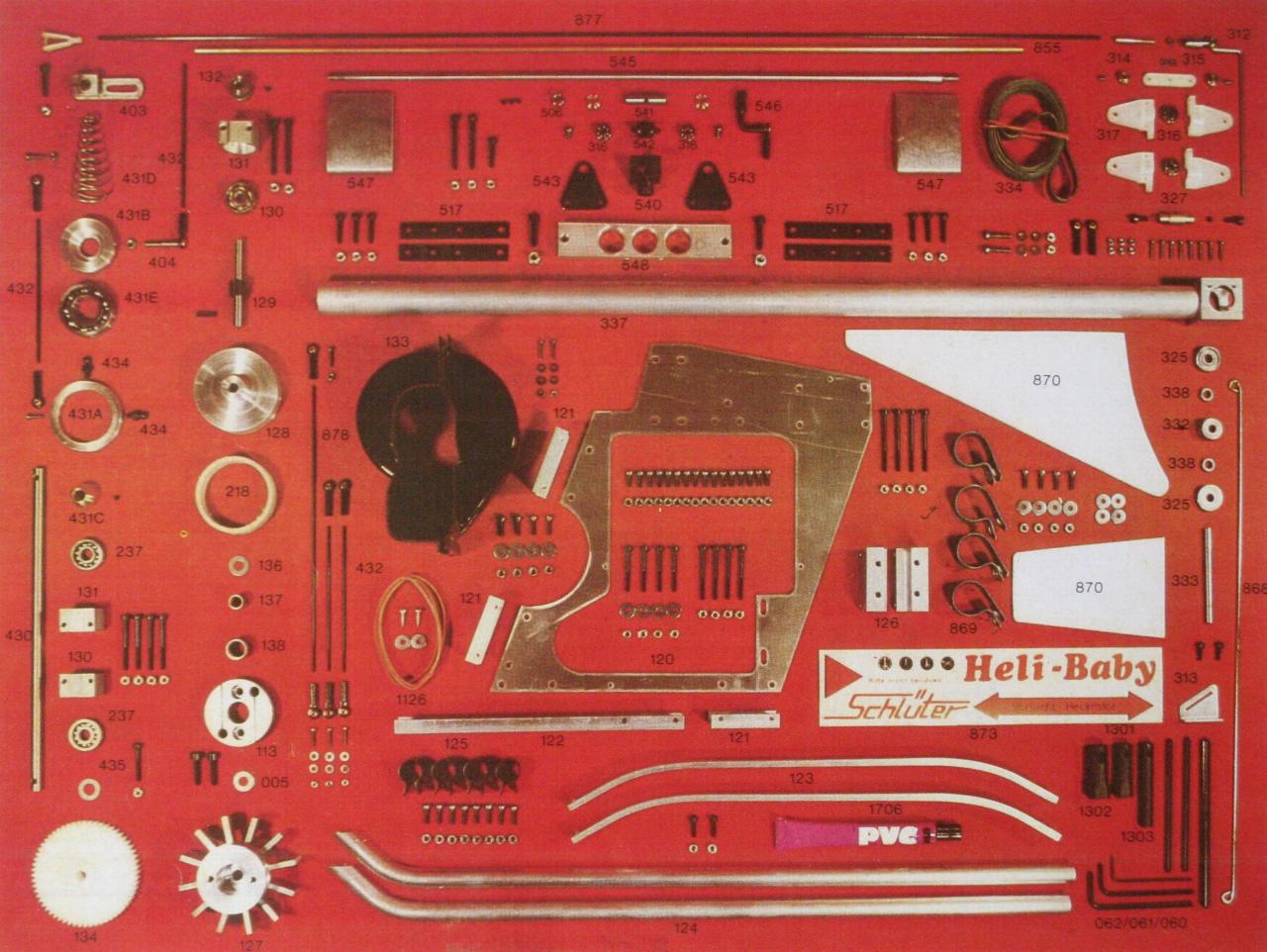

http://www.minicopter.de/helibaby/img/Heli-Baby_Original.jpg
