[450] Aufbau 450er DFC Kopf

[valentin]

Hallo,

ich muss auf Grund eines Absturzes den Kopf meines T-Rex 450L neu aufbauen und bin auf Grund widersprüchlicher Anleitungen etwas verwirrt was die Anordnung der Lager anbelangt.

Laut Beiblatt der BLW wird das Drucklager ganz außen montiert, laut Manual des 450L und des DFC-Kopfes zwischen den beiden Radial-Kugellagern.

Was ist richtig? (Bitte entschuldigt die große Größe aber ich habe keine Funktion gefunden ein Thumbnail zu erstellen. )

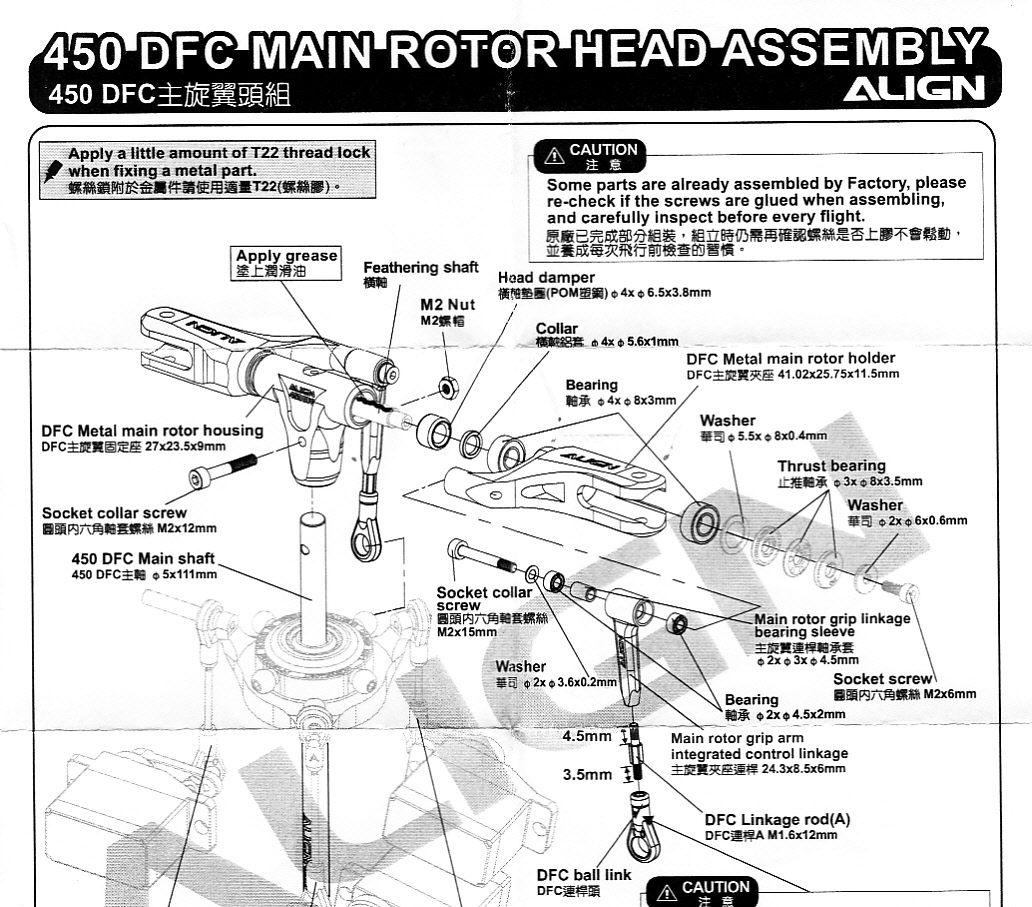

Anleitung DFC-Kopf:

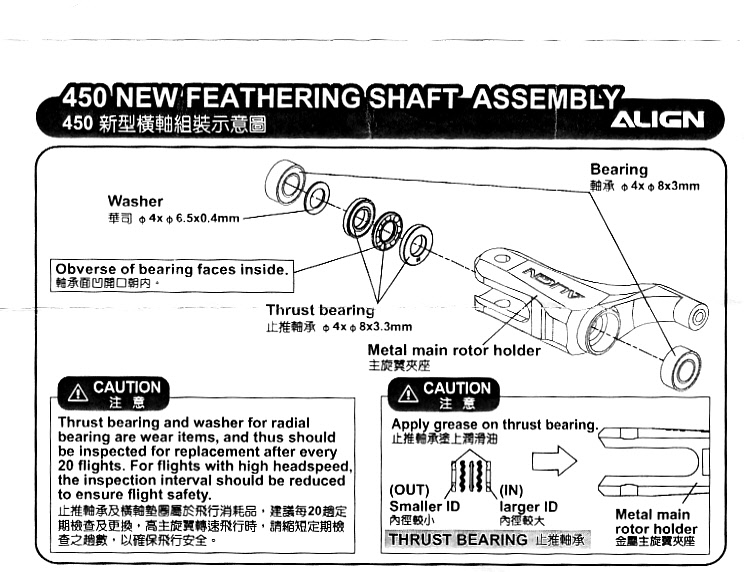

Beiblatt BLW:

[enied]

AW: Aufbau 450er DFC Kopf

Hi,

Für den 450er DFC Kopf gibt es ein Blattlagerwellenupdate, das Du auch laut Beiblatt hast. Der Kopf wird gemäss Beiblatt zusammengebaut.

LG

[Heiner K.]

AW: Aufbau 450er DFC Kopf

Du benötigst aber dazu auch die neuen Drucklager.

[Slumi]

AW: Aufbau 450er DFC Kopf

Der 450L hat einen stärkeren Rotorkopf als der 450 pro DFC. Daher ist dieser etwas anders als das Trex450 DFC Upgrade Set.

Ich hatte hier auch Schwierigkeiten bei der Reparatur. Nun fliege ich den 450L Dominator mit 3S und 325mm Rotorblättern, also conform zum Trex450 Pro DFC.


Bitte daher bei den Ersatzteilen, genau aufpassen, welche Teile oder Sets Du für den Trex450L bestellst.



Gruss

[steffen0678]

AW: Aufbau 450er DFC Kopf

Laut der Aufbauanleitung kommen beim 450L die Drucklager in den Blatthalter, dann die Passscheibe, das Radiallager und dann die Schraube mit Unterlegscheibe. Bei den Axiallagern auf den Innendurchmesser der Scheiben achten und den mit fettgefüllten Korb des Lagers zum Kopf hin einbauen.

[DernetteMann1982]

AW: Aufbau 450er DFC Kopf

Der Unterschied liegt allein in den Drucklagern und der Blattlagerwelle. Der Rest ist gleich.
Die neue BLW ist durchgehend 4mm mit M2,5 Schrauben. Die alte war abgestuft und hatte M2 Schrauben.

Gruß Holger

[valentin]

AW: Aufbau 450er DFC Kopf

Vielen Dank für Eure Antworten! Alles nicht so einfach...

Ich habe jetzt mit folgenden Teilen einen neuen Kopf aufgebaut:

• H45162 Align DFC-Hauptrotorkopf-Set
• H45H005XX Align BLW 4mm (durchgehend)

Passt das?

Rein gefühlsmäßig passt es und die Baugruppe ist spielfrei.

Aus dem DFC-Rotorkopf-Set bleiben mir noch zwei recht große Messingscheiben (Außendurchmesser 8mm, Innendurchmesser 5.5mm, Stärke 0.4mm) über. Diese haben am "neuen" Kopf keinen Platz mehr, oder?

Bitte entschuldigt die vielen Fragen aber ich bin noch nicht so versiert und versuche gerade aus drei Anleitungen und diversen Einzelteilen eine korrekt aufgebaute Baugruppe zusammenzustellen...

[Heiner K.]

AW: Aufbau 450er DFC Kopf

Ja, die "alten" Washer weglassen.

[Daniel_23]

AW: Aufbau 450er DFC Kopf

Ich hol den Thread mal hoch, da ich vorhin das gleiche Problem hatte.

Meiner Meinung nach ist das beiblatt der neuen Blattlagerwelle falsch und macht auch gar keinen sinn.

Hier ist das Drucklager vor dem Lager des Blatthalters. Somit Liegt die Schraube auf dem lager für den Blatthalter. Ich habs andersrum zusammengebaut, so wie in der alten Zeichnung. Also Quasi Schraube - Drucklager, 0,4mm Scheibe, Lager Blatthalter.
Das Radiallager hinter das Drucklager zu bauen macht imho technisch keinen Sinn.

[Joh]

AW: Aufbau 450er DFC Kopf

Ja das sehe ich auch so....
Dann würde ja die Schraube direkt auf das Kugellager drücken und das Kugellager wäre ja gar nicht im Blatthalter eingeschlossen..... sehr seltsam diese Anleitung....

[Heiner K.]

AW: Aufbau 450er DFC Kopf

Ja das sehe ich auch so....
Dann würde ja die Schraube direkt auf das Kugellager drücken und das Kugellager wäre ja gar nicht im Blatthalter eingeschlossen..... sehr seltsam diese Anleitung....

Das ist in dem Fall kein Problem.
Da alle Lager den gleichen Innendurchmesser haben ist sichergestellt, dass die axiale Kraft nur auf den Innenring der Radial-Kugellager wirkt, der durch das Drucklager aufgefangen wird.
So das der Aussenring nur die Radialkräfte aufnehmen muß.

[Daniel_23]

AW: Aufbau 450er DFC Kopf

Tatsächlich hab ichs nach der neuen Anleitung umgebaut, da es nach der alten Version etwas "ruppig" lief. Das ist jetzt weg. Scheinbar drücken wirklich nur die Innenringe aufs Drucklager....
