Huckepackaufsatz mal anders rum

[Uija]

AW: Eigenbau. Zeigt her was ihr so baut.

Die ßberwachungs-Elektronik für meine beiden Stromkoffer ist selbstgebaut. Arduino mit nem Hall-Sensor. Software selbstgebastelt.


Derzeit Bau ich an einem Scalemodul. Das soll die Ansteuerung von Einziehfahrwerk und Beleuchtung übernehmen, da die meisten Stabi-Systeme bei Summensignal-Nutzung nur einen Zusatzkanal durchschleifen können.
Ich denke, ich werd einfach 6 Schaltstufen nehmen, die über diesen Kanal kommen, die dann vom Empfänger durch Mischer auf 2 Schalter gelegt werden.
Das Ergebnis soll sein: 0, 20, 40% = 3 Lichtstufen, Fahrwerk draußen, 60, 80, 100% = die 3 Lichtstufen, Fahrwerk eingefahren.

[Bernhard Kerscher]

AW: Eigenbau. Zeigt her was ihr so baut.

Oh sorry, Bild vergessen!

[Steppo]

AW: Eigenbau. Zeigt her was ihr so baut.

Heut sind Meine Leiterplatten gekommen. Habe Schaltplan und Layout mit einem Freund entworfen, die Software hab ich auch schon ansatzweise programmiert. Haben die Baupläne zu einer Firma nach China gesendet, die hat uns dann für schmales Geld unsere Prototypen gefertigt. Jetzt muss ich noch die Bauteile kaufen und drauflöten und dann natürlich eine riesege RGB-LED-Beleuchtung bauen die angesteuert wird. Das wird eine sehr geile RGB-LED Steuerung mit einer Master-Platine und vielen Slave-Platinen. Anders ausgedrückt: es wird eine Wohnzimmerbeleuchtung der Extraklasse... In den Heli kommt das dann nöchste saison natürlich auch

[JKO1]

AW: Eigenbau. Zeigt her was ihr so baut.

Eigenbau 700JKO-E.

[NoRunway]

AW: Eigenbau. Zeigt her was ihr so baut.

Hallo Steppo,

verrätst Du welche Firma in China das ist und wie das funktioniert?
Ich habe manchmal auch Leiterplatten zu fertigen und bei uns in DE ist das doch ziemlich teuer...

[Uija]

AW: Eigenbau. Zeigt her was ihr so baut.

Bei den Leiterplatten kommt der Neid in mir hoch, da ich unfähig bin, SMD zu löten

[joshinsky]

AW: Eigenbau. Zeigt her was ihr so baut.

Hi JKO1,

hast du da Holz verwendet oder ist das ein anderes Material?

Gruß

[Take5]

AW: Eigenbau. Zeigt her was ihr so baut.

Mein anderes großes Bastelhobby ist seit Jahrzehnten DIY Audio Equipment, die letzte Tat war mal wieder ein Phono Verstärker für meinen Plattenspieler, das Konzept entstand in einem DIY Forum :



Das Teil muss jetzt "nur" noch in ein Gehäuse, ist meist aufwendiger als gedacht, wobei das Selektieren der Transistoren bis jetzt die meiste Zeit in Anspruch nahm.

Wenn es fertig ist sieht es dann in etwa so aus, mein anderer Phonopre:




Grüße Chris

[Prefekt]

AW: Eigenbau. Zeigt her was ihr so baut.

OT
@NoRunway:
In China habe ich gute Erfahrung mit pcbcart.com gemacht.

Wenn es um einzelne Platten geht, kann ich dir in D fischer-leiterplatten.de empfehlen.

[Steppo]

AW: Eigenbau. Zeigt her was ihr so baut.

Hallo Steppo,

verrätst Du welche Firma in China das ist und wie das funktioniert?
Ich habe manchmal auch Leiterplatten zu fertigen und bei uns in DE ist das doch ziemlich teuer...

hier: Fusion PCB Service - 2 layers [PCB08511P] - $9.90 : Seeed Studio Bazaar, Boost ideas, extend the reach

Einfach die Gerberdateien als *.zip dort hochladen und das ganze in den Warenkorb tun wie bei jedem anderen Webshop auch. Das macht es richtig easy Platinen günstig fertigen zu lassen.

Bei den Leiterplatten kommt der Neid in mir hoch, da ich unfähig bin, SMD zu löten

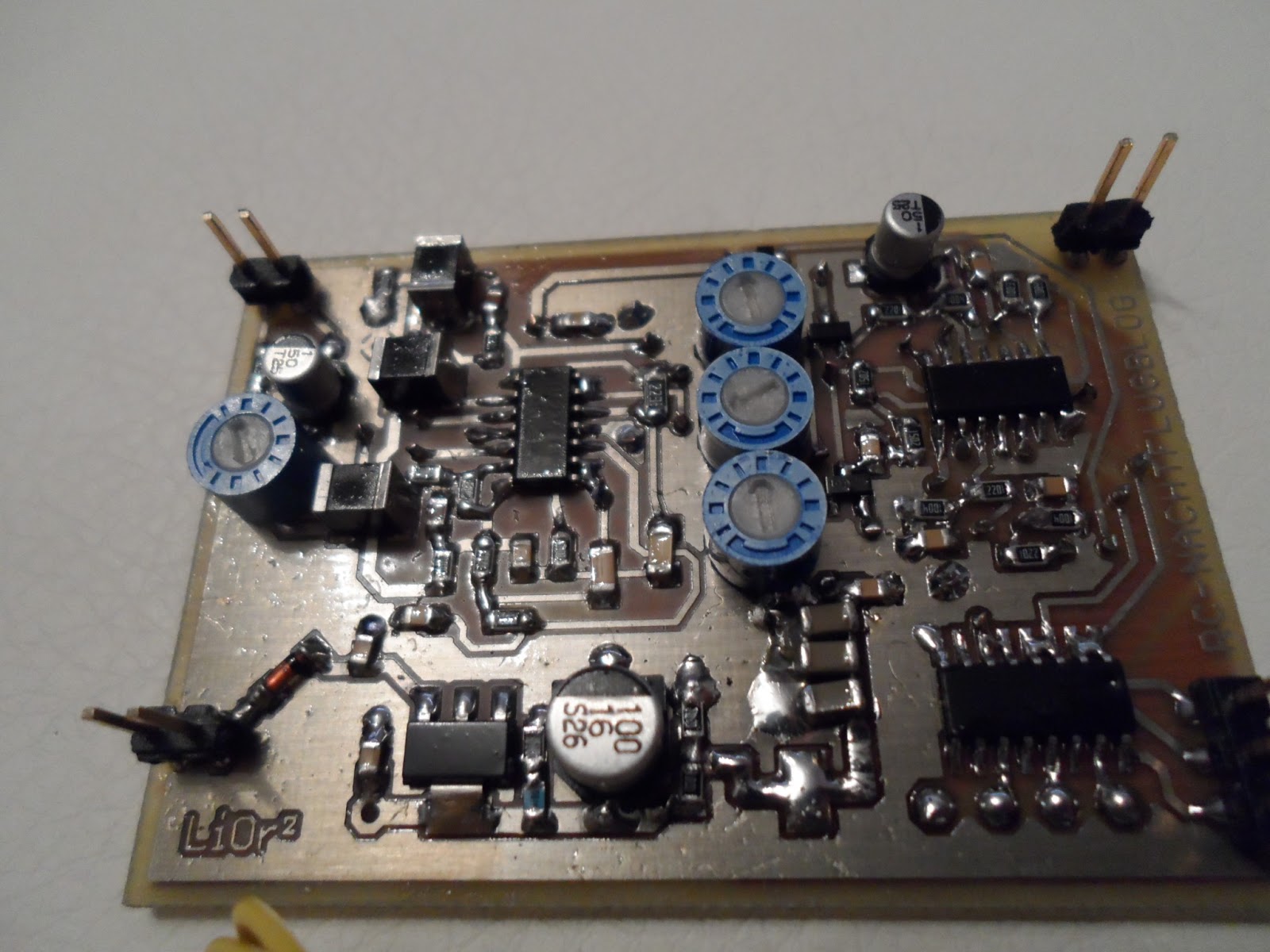

SMD löten bei solch professionellen Platinen mit Lötstoplack ist zum glück kinderleicht... bei meinen selbst hergestellten Platinen ohne Lötstoplack (Bild) bei denen ich die Durchkontaktierungen selbst mit Draht machen muss, da muss man schon etwas vorsichtig sein bei der Fertigung. Aber ich glaub zukünftig lasse ich meine Prototypen nur noch professionell in China machen, bei so schmalen Preisen lohnt sich der Aufwand einfach nicht es selbst zu machen. Zumal man ja noch viel feinere Leiterbahnen machen kann und noch dazu beim Löten viel weniger Aufwand hat, schöner aussehen tut es natürlich auch noch.

[marndra]

AW: Eigenbau. Zeigt her was ihr so baut.

Eigenbau 700JKO-E.

Ist für mich nen Suzi Janis Nachbau in GFK.
Gut gemacht!

[JKO1]

AW: Eigenbau. Zeigt her was ihr so baut.

Hi JKO1,

hast du da Holz verwendet oder ist das ein anderes Material?

Gruß

Hi joshinsky.
Nein nicht Holz, aber Faserplatten 2mm:
S-Ply Blattfedern

[JKO1]

AW: Eigenbau. Zeigt her was ihr so baut.

Ist für mich nen Suzi Janis Nachbau in GFK.
Gut gemacht!

Hi marndra.
Ja, stimmt schon, aber Zahnriemenantrieb für den Heckrotor.
12S 4000mAh
Gesamtgewicht = 4,3Kg

[Take5]

AW: Eigenbau. Zeigt her was ihr so baut.

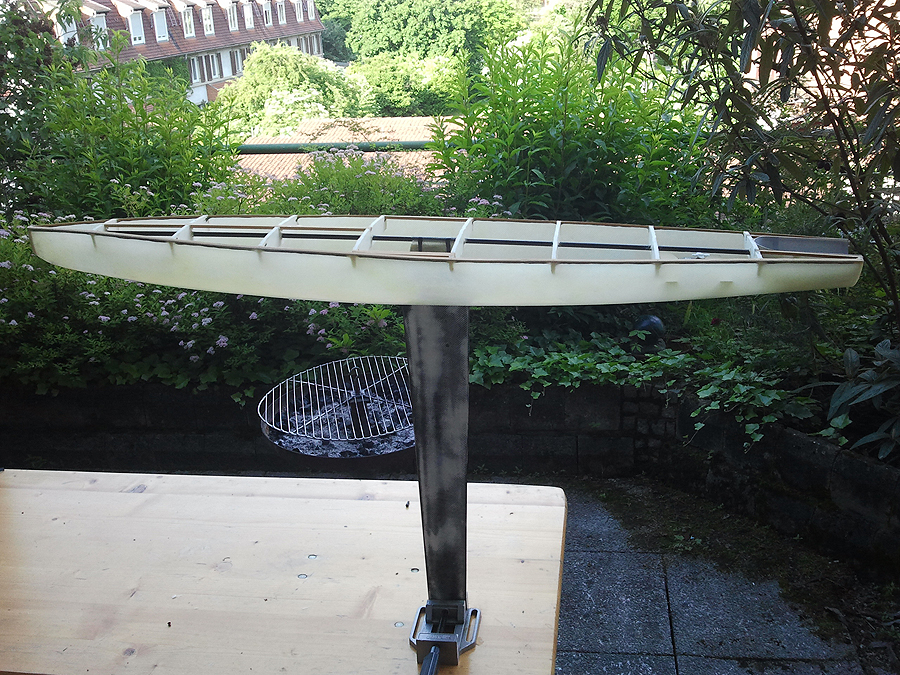

Meine nächste Baustelle nach meinem Suzi Janis Speedrumpfprojekt: bis zum Alter von Anfang 20 bin ich Modellsegelregatten in der Marbleheadklasse gesegelt. Zum Schluss eigene Boote entworfen und die Rümpfe selbst gebaut. Vor 4-5 Jahren, bevor ich mit dem Helifliegen begann, habe ich die letzte Form vom Speicher geholt und einen Rumpf laminiert. Durch das Helifliegen schlief das Projekt ein, aber durch den Speedrumpfbau bin ich wieder mehr in Bastellaune und es wäre genau die richtige Unterhaltung wenn ich mit meiner Frau Sonntags am Neckar liege der vor unserer Haustür ist, mal schauen ob dies diesen Sommer noch was wird...



Grüße Chris
